回復 4樓 chenchengchi 的帖子
首先呢~~我先說明一下!!(我不是尺標陳啦)光看照片我也畫不出來~~
國艦艦艇諸元已經是公開的訊息,很多軍事網站都找的到
真船全長幾公尺,全寬幾公尺都有公布,有這兩項數據...再來就是找模型圖囉~~~那個1/100拉法葉波波艦長,造艦過程裡有圖(大陸1:500比例)!!
而我呢!!是以這張圖為參考,印出A3的紙張後,丈量該張紙的圖上尺寸,再由真船數據去換算交叉比對,再規畫出自己想要的比例,當然~~這誤差是一定有的,再由船艦照片上的人事物(例如人高,窗戶尺寸,車等),再去模擬比對,求得比較"接近"的數據,亦或傾斜角度
而設計時再分段區塊去規劃,以方格為背景,再將區塊組合,再核對總尺寸,將其誤差值調到最小,分段區塊也有一個好處,圖紙不需要出太大張,以我計算的1/72拉法葉,龍骨切割只需A4大小的紙就可搞定,而控制設備的空間亦可先做規劃,可避免裝不下或超過水線高度增加搖擺效應,而且在圖上還可以計算水下體積,概估載重(排水量)大約是這樣囉~~~ |
-
以模型圖為藍本
-

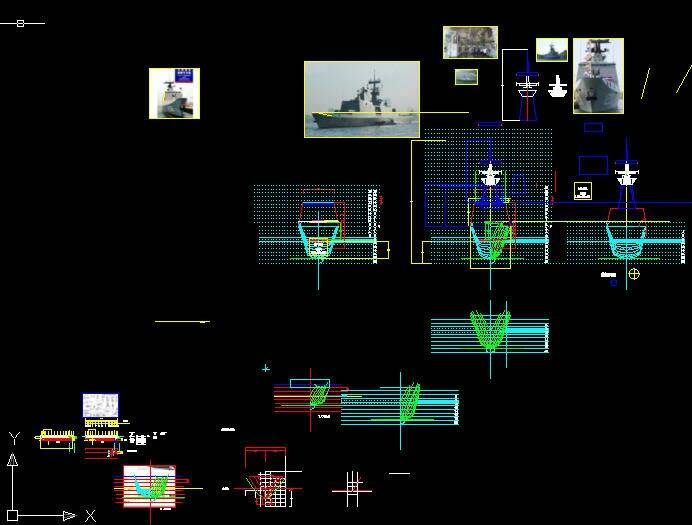

細節交叉比對將誤差調至最小
|
