RC康定級巡防艦1207號武昌軍艦造艦紀錄

dsn1109

RC艦艇 1207號武昌軍艦諸元(建造中)
擁  有   國 : 中華民國
艦         種 : 飛彈巡防艦
艦名出處  : 地方命名
級         別 : 康定級(拉法葉)

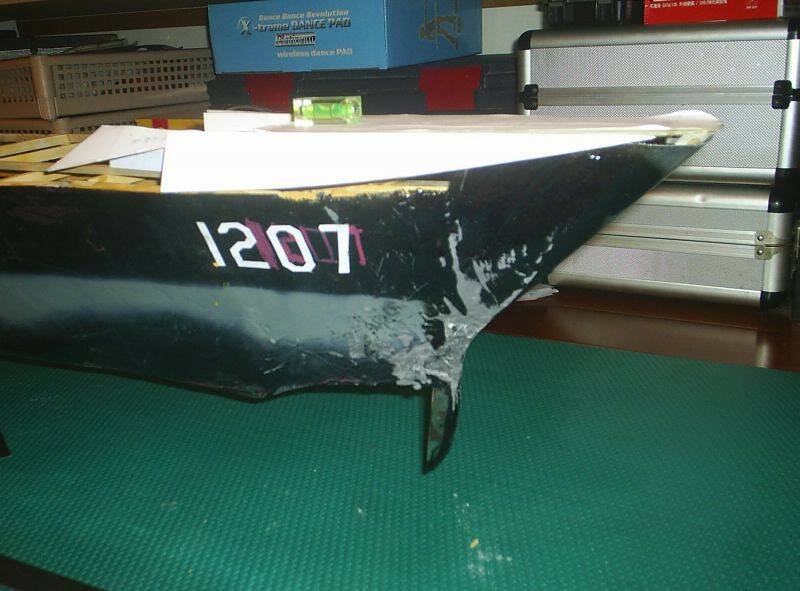

艦         名 : 武昌軍艦(1207號為康定級第五艘軍艦)
規劃理念  : 1.使用更輕薄堅固的材質及不同係數的環氧樹脂材打造船身
                        增強耐酸鹼及耐用度
                    2.全艦開放式組合結構,內導引排水規劃
                    3.各系統部件電源介面整合單一以節能省電為規劃

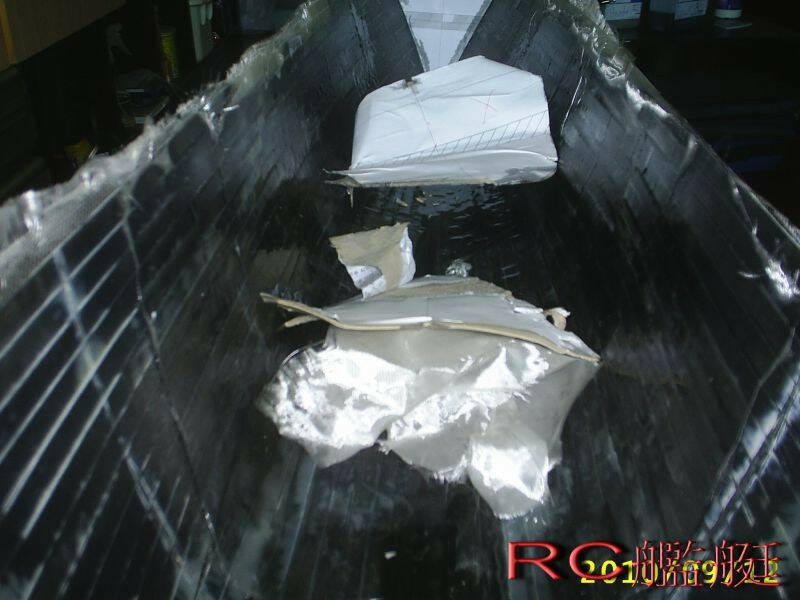

建造方式 : 玻纖板骨架及克維拉玻纖混合材組成艦身
                   PVC,碳纖,玻纖,及鋁,銅,不鏽鋼材料構成細部零件
安放龍骨 : 2010年6月
下水日期 : 2011年4月
艦 艇比例 : 1/72
全         長 : 173.6公分
全         寬 : 21.38公分
總         重 : 18.5公斤
基準排水量 : 11000C.C
滿載排水量 : 12500C.C
吃 水 深 度 : 基準8.5公分,滿載10.5公分
燃          料 : 電能
供電方式  : 12V複合式
電力容量  : 23.2AH
動        力 : 獨立水冷電子變速及水冷式馬達2具直驅 2軸
功       率  : 單具馬達3200RPM負載電流6A出力0.9kg/cm2
續航能力 : 約7小時
發  射  機 :PCM系統單次操作時間5小時以上
噪  音  值 : 51db
裝        置 : Sailing steady Auto control system (測試中)
                   自動穩定鰭
                   煙量可調式發煙器
                   4座轉速可調式太康及搜索雷達
                   水量可調式冷卻系統
                   駕駛台隱藏式攝影機

[ 本帖最後由 dsn1109 於 2013年3月3日 01:05 AM 編輯 ]

epg800

啊咧...終於要上浮換氣了厚??
啊 這幾年躲到哪裡企了???
好久沒看到你的大船了
現在陽明水位爆滿 來陽明放船啦

dsn1109

啊哈!!!老書ㄍㄍ好久不見啦......
之前老是往返兩岸....呵呵....太久沒放船....1208跟1103一樣染病了!!
哈哈船太久沒放,控制裝備真的會不聽話耶.........
現在比較有空待在古錐ㄟ台灣,
只是......哀......現在備料身邊多了個財政部長監督管控.....軍購案審核嚴格....哈哈

1/72拉法葉由於已達極限無法再安裝控制裝備,故現在重新規劃設計將採個人自製工法重新打造....光是比對圖跟照片及加上本身裝備需求就搞得暈頭轉向,現在規劃打造龍骨中的拉法葉排水量達11000c.c,滿載吃水深達12cm

自製工法還在研究中^^"....有放船訊息發布一下.....我也想去看看^^

[ 本帖最後由 dsn1109 於 2010年6月12日 02:25 AM 編輯 ]

chenchengchi

真的是厲害~~~看照片就可以標出軍艦的尺吋，可請教大大方法，教教晚輩，晚輩也想學這個，本身我也會畫cad，但看照片標圖，晚輩就不會，希望可教晚輩，要如何看照片標圖~~~

DDG9231203

小陳大大!您沒出來,像真船艦都停一半了!,場地方面:大湖經過整修後確定越來越難放船,美堤還ok! 二重我很久沒去.現北部船友大都往陽明聚合.且船艦眾多.

NKMS032

挖~
太誇張了~AUTO CAD
是自己畫的康定艦船圖嘛?
還是有現成設計圖?
dsn1109大~
光看這兩張圖就知道很有專業的架勢喔~
因為小弟也略懂CAD家裡是 2009的
太棒了~  祝你成功~
