田宮 WILD WILLY JR 開始變身

[複製鏈接]
發表於 2018年1月22日 06:04 PM | 顯示全部樓層 |閱讀模式
2017 4 12 這一篇 "田宮 WILD WILLY JR, 有哪位神人可以把它完整RC化. "
http://www.rctw.net/thread-418774-1-1.html

一直在想......如何RC化.

參考很多高手的作品, 從蒐集可用的零件開始, 不確定何時完工, 不知道會改多少次, 反正就慢慢來吧.

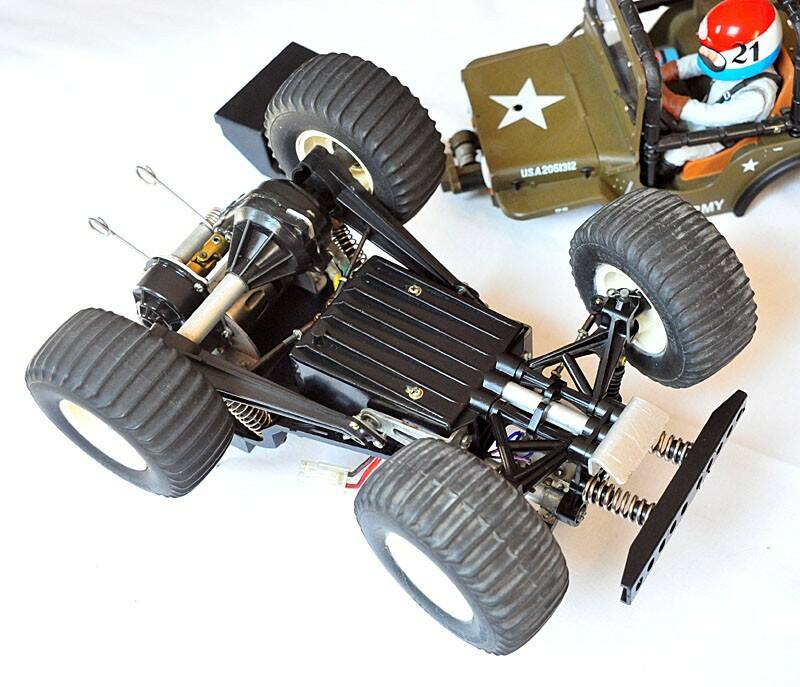

參考原版的底盤結構.......我確定作不出來

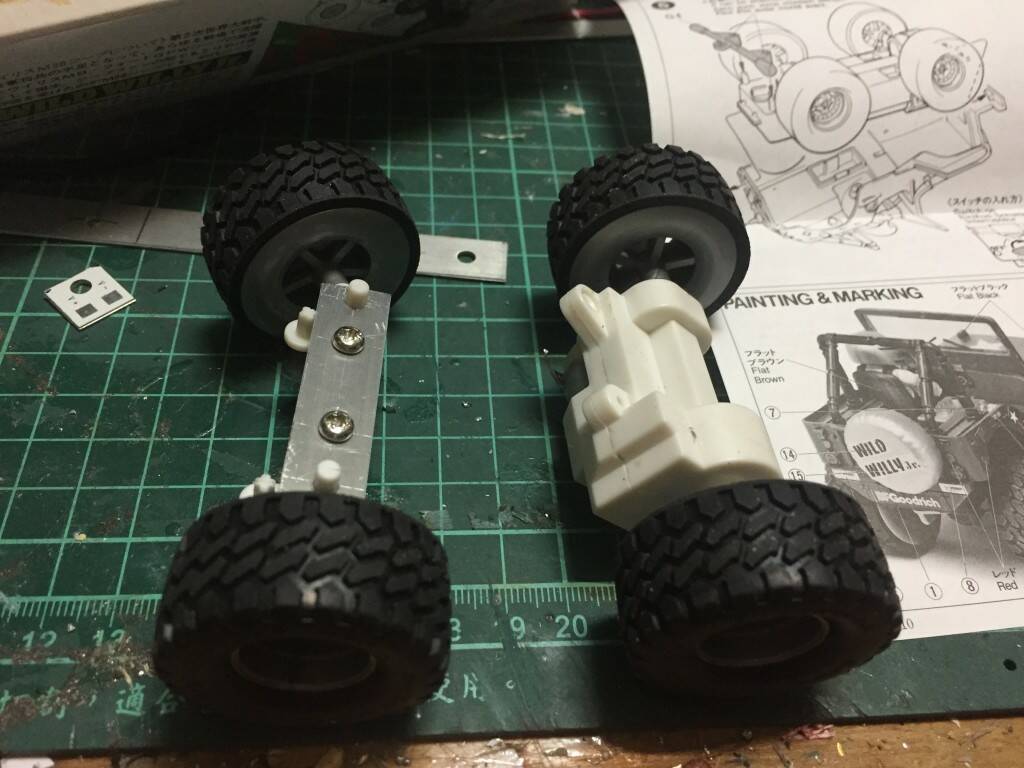

玩具車上的動力組與轉向零件.....看起來合用

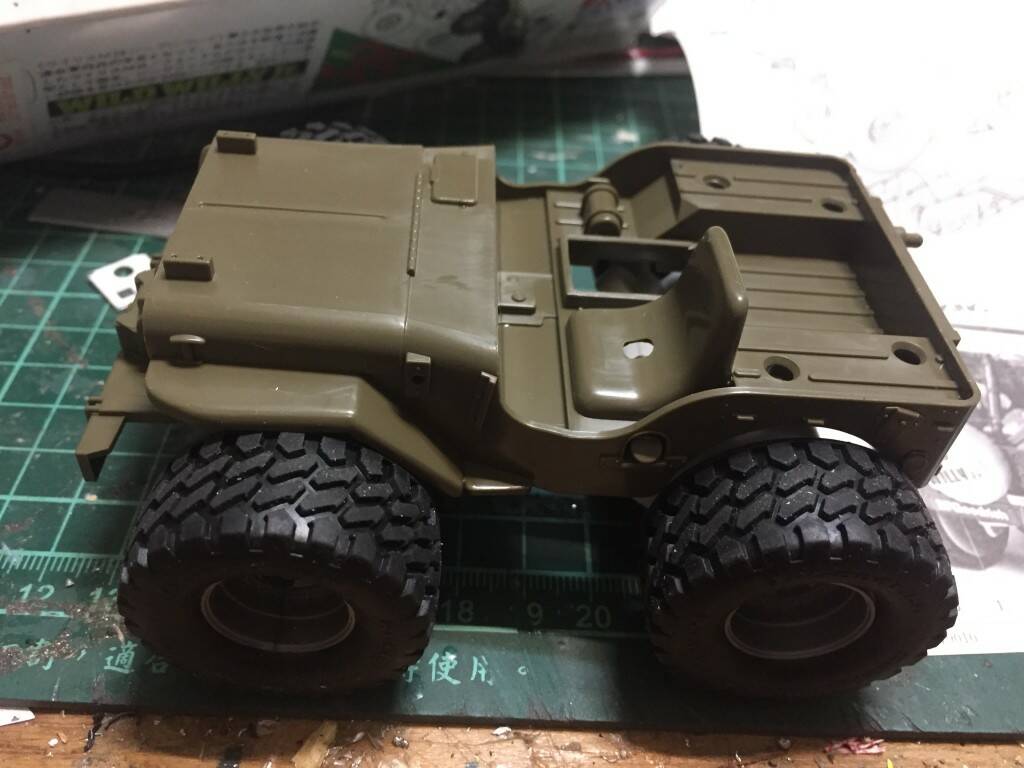

車身上去假組合, 有一點太寬, 比例不好看, 一定要改.


第一天, 先這樣, 邊想邊改吧.



點評

給星星: 5.0
給星星: 5
  發表於 2018年2月10日 12:14 PM
給星星: 5
  發表於 2018年2月8日 11:03 AM
給星星: 5
小車用3DP製作會比較快  發表於 2018年1月26日 10:40 AM
給星星: 5
  發表於 2018年1月23日 12:14 PM
給星星: 5
期待成品  發表於 2018年1月23日 09:24 AM
 樓主| 發表於 2018年1月23日 05:16 PM | 顯示全部樓層
第二天, 想了一個晚上, 結論是......沒有電腦的輔助不會作東西.

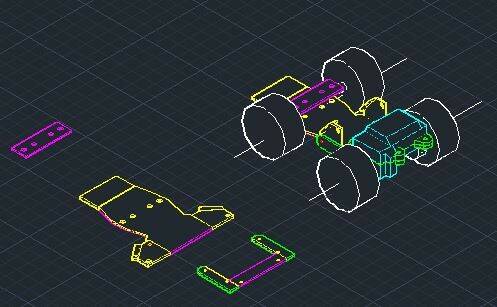

底盤的3D模型畫出來, 拆成平面, 預計用鋁板摺.





點評

給星星: 5.0
給星星: 5
  發表於 2018年2月8日 11:03 AM
給星星: 5
  發表於 2018年1月24日 10:16 AM
發表於 2018年1月24日 06:26 AM | 顯示全部樓層



 樓主| 發表於 2018年1月24日 03:36 PM | 顯示全部樓層
第三天, 印出來, 貼上1.2mm鋁板, 用曲線鋸鋸下來

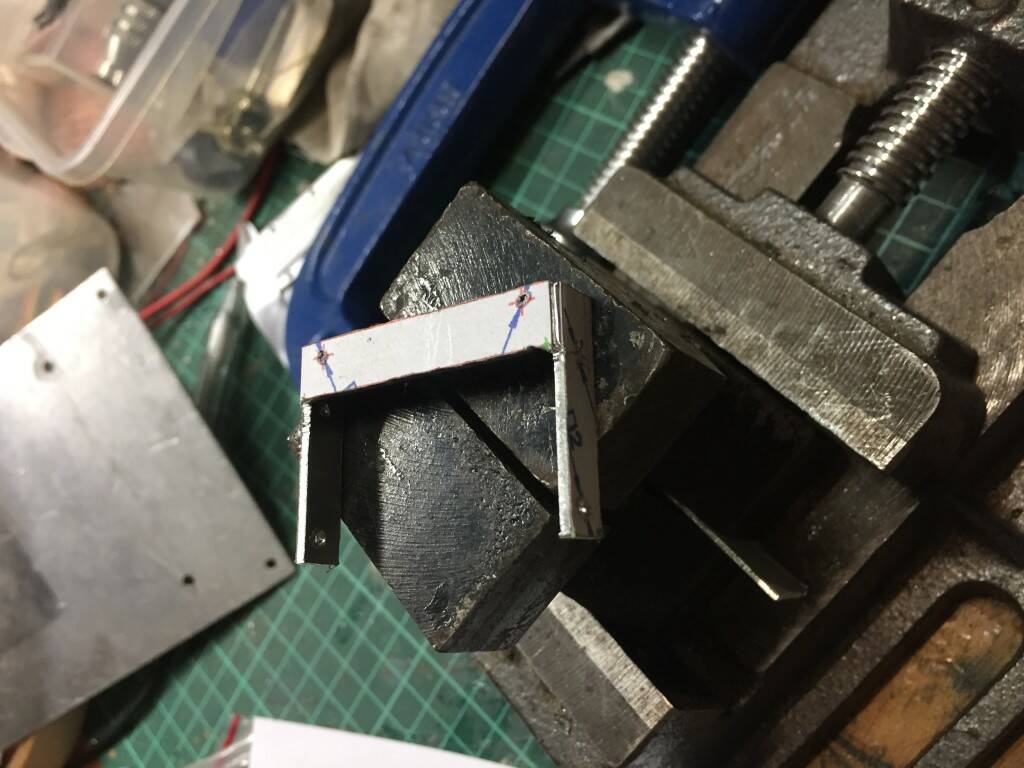

折板成型


攻牙 M2 螺紋

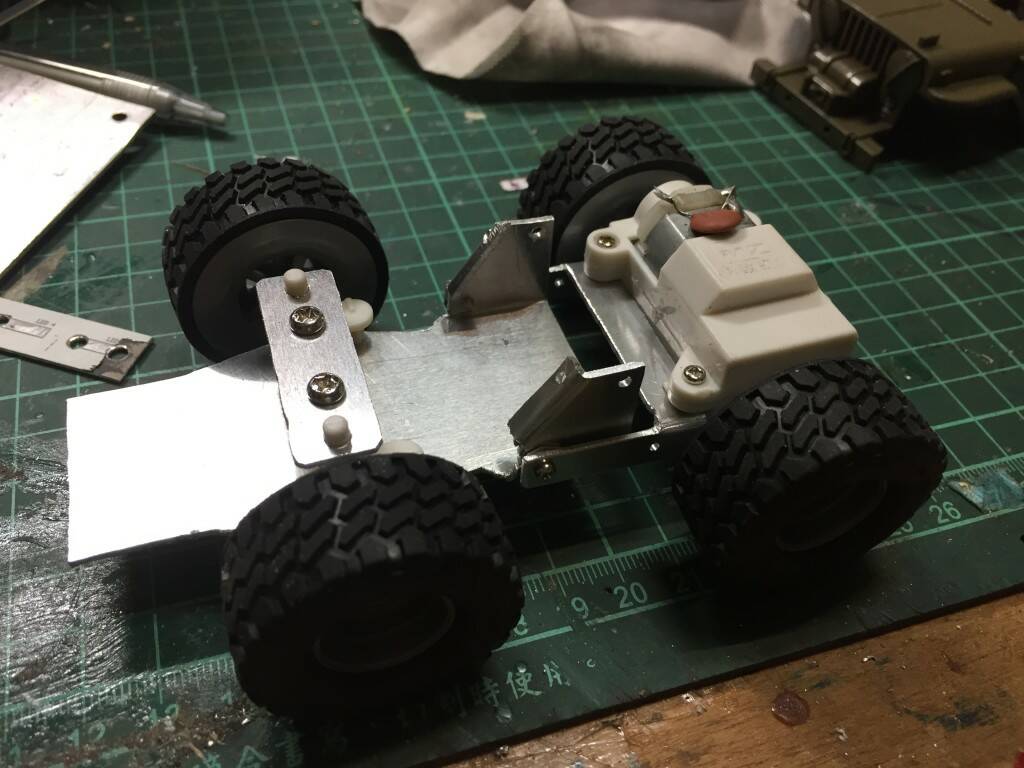

組裝成型



點評

給星星: 5.0
給星星: 5
  發表於 2018年2月8日 11:04 AM
給星星: 5
  發表於 2018年1月25日 09:17 AM
給星星: 5
  發表於 2018年1月24日 07:34 PM
給星星: 5
  發表於 2018年1月24日 04:34 PM
 樓主| 發表於 2018年1月25日 10:30 AM | 顯示全部樓層

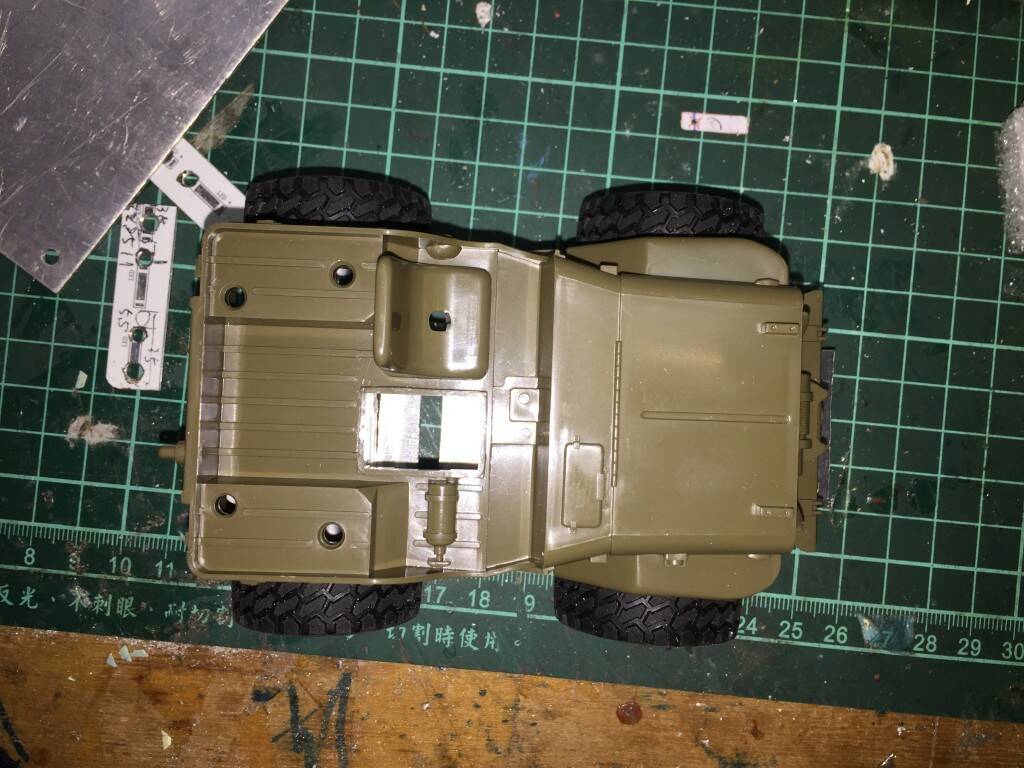

第四天.....沒靈感, 先放上車殼比對整體 "感覺對不對".
裡面先塞保麗龍, 墊高度, 這樣看起來應該還可以接受.

軸寬調小一點, 看起比例比較舒服

換個角度看....好就這個高度.

明天繼續....



點評

給星星: 5.0
給星星: 5
  發表於 2018年2月8日 11:04 AM
發表於 2018年1月25日 12:37 PM | 顯示全部樓層
期待完工試跑影片



 樓主| 發表於 2018年1月26日 09:28 AM 來自手機 | 顯示全部樓層
第五天⋯⋯⋯⋯公司趕進度,下班晚了一點,今天沒有進度。



 樓主| 發表於 2018年1月27日 02:03 PM 來自手機 | 顯示全部樓層
本帖最後由 jeepxj 於 2018年1月27日 02:10 PM 編輯

目前進度有一點卡關了。
軸距短,輪距窄,
轉向如果用5g伺服機,連同轉向拉桿已經有點擠,
電變 接收機 電池 塞不下。

沒有事先用電腦把3D模型畫進去模擬,就會遇上這種沒考慮到的細節。



點評

另一種伺服擺放法  詳情 回復 發表於 2018年1月27日 06:21 PM
也有日本公司給TAMIYA 軌道車RC化的轉向套件供免費下載,不過寬度可能要量看看是否適合 https://www.thingiverse.com/thing:2230768 https://rcmini4wd.com/2017/04/06/get-rc-mini-4wd-kit/  詳情 回復 發表於 2018年1月27日 06:14 PM
可以用齒條轉向的方式  詳情 回復 發表於 2018年1月27日 06:01 PM
發表於 2018年1月27日 06:01 PM | 顯示全部樓層
jeepxj 發表於 2018年1月27日 02:03 PM
目前進度有一點卡關了。
軸距短,輪距窄,
轉向如果用5g伺服機,連同轉向拉桿已經有點擠,

可以用齒條轉向的方式



點評

給星星: 3.0
給星星: 3
謝謝分享  發表於 2018年1月27日 11:17 PM
發表於 2018年1月27日 06:14 PM | 顯示全部樓層
jeepxj 發表於 2018年1月27日 02:03 PM
目前進度有一點卡關了。
軸距短,輪距窄,
轉向如果用5g伺服機,連同轉向拉桿已經有點擠,

也有日本公司給TAMIYA 軌道車RC化的轉向套件供免費下載,不過寬度可能要量看看是否適合



https://www.thingiverse.com/thing:2230768

https://rcmini4wd.com/2017/04/06/get-rc-mini-4wd-kit/



發表於 2018年1月27日 06:21 PM | 顯示全部樓層
jeepxj 發表於 2018年1月27日 02:03 PM
目前進度有一點卡關了。
軸距短,輪距窄,
轉向如果用5g伺服機,連同轉向拉桿已經有點擠,

另一種伺服擺放法



點評

給星星: 4.0
給星星: 4
謝謝分享,一時還看不出他的轉向軸怎麼作的?  發表於 2018年1月27日 11:17 PM
 樓主| 發表於 2018年1月29日 10:35 AM | 顯示全部樓層
不記得底幾天了....
沒靈感, 纖手繪草圖

再用電腦畫出圖, 貼在鋁板上


曲線鋸裁切下來, 折彎成型

不合裝的部分, 再用銼刀小修

伺服機上去假組合, 看看哪些位置會干涉.


先用膠帶固定, 確認干涉問題都已修正



點評

給星星: 5.0
給星星: 5
  發表於 2018年2月8日 11:05 AM
