執行分段測試.
數傳與地面站要能連接中間設備有:
(1)Pixhawk<-->(2)433接收機.......無線......433發射機<-->(3)藍牙.....無線.....藍牙<-->(4)地面站程式
其中(2)可執行ECHO自測.

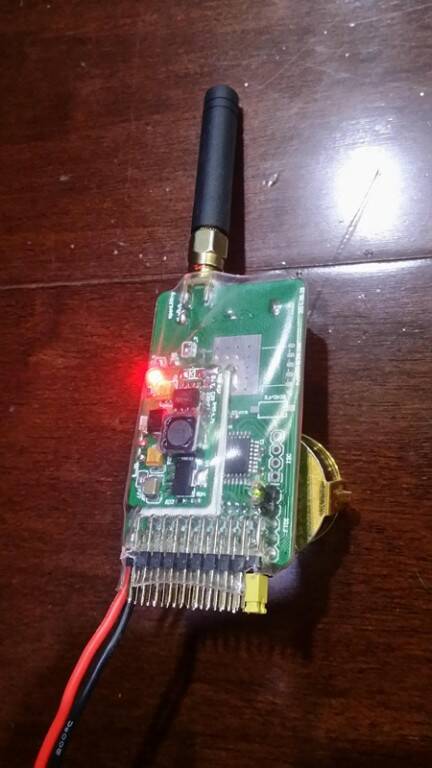

1.將433接收機的RX/TX用一條線(或圖一的JUMP)短路.
2.將433發射機的藍牙JUMP拔下來,直接將RX/TX連接到FTDI接到電腦上(先不經藍牙).

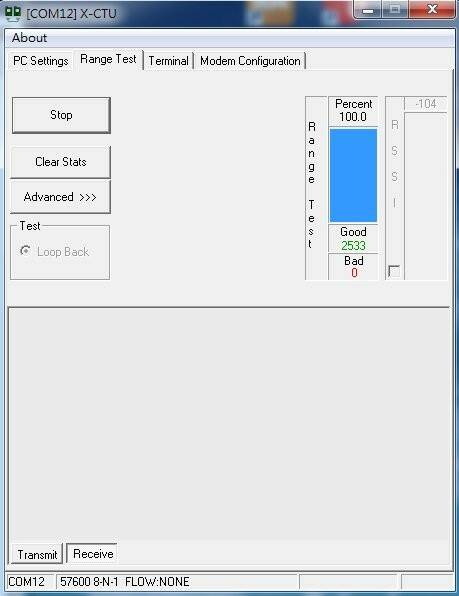

3.打開X-CTU以57600BPS連線,進入Range Test頁,如果正常則如圖二(送出再回傳的封包正確率).
如果沒問題則進行(3)的測試.
1.同上,但把藍牙的JUMP插回去.
2.用X-CTU打開藍牙的COM PORT,測試方法同上面的3.
通常99%問題都出在這邊,電腦的藍牙常常可以連線,但卻無法通訊(能連,但就是無法通訊),這個則幫不上忙(要電腦專家才有辦法...),必要時買一支藍牙棒外掛吧!
如果到這邊都正常,則要檢查Pixhawk了,副廠的Pixhawk有些Rx是有問題的(Rx與Gnd導通),我幫他們解決的方法是把數傳併到OSD上,這樣可以用,沒問題.
要測試Pixhawk的數傳port很簡單,直接把數傳port接上FTDI連電腦即可.
對了,JUMP時要看清楚才插喔! 千萬不要把Vcc跟Gnd(或Vcc跟PWM?)給JUMP起來了,會有事喔!
|
-
-
用X-CTU跑 Range Test
|
