龍捲風三軸首航-金腦二 V3.4 好用新功能

patrick053

死而復生的 GPRO

日前因為買了台 PAD
打算將所有電裝的設定軟體都裝在這台 PAD 上
這樣不僅戶外調機方便
更可省去各種電裝還要額外購買藍芽模組
WIFI 模組.......等等
畢竟能跟電腦連線的電裝
現在都內建支援 USB 介面而無須外購
就在逐步測試電裝與 PAD 連線測試時
發現 GPRO 居然通電後無燈號反應
查了一下飛行紀錄
最後一次飛 GPRO 是在今年 2018/1/11
之後就換其他陀螺使用
期間也無任何不良發生
不知為何突然掛點
由於 GPRO 已停產
送回亞拓維修也是會有料件庫存更換問題
所幸就死馬當活馬醫
自己動手檢修看看
畢竟這顆 GPRO 當初是單買搶首批的
要價不便宜
但是除了手感不差之外
回憶更是無價
由於最近少摔機
所以下班後空閒時間也跟著多了些
於是開始進行搶救 GPRO 大作戰手術
首先進行大部解剖
將原本焊死的上下雙層 PCB 解焊




逐一檢查各零件後發現
好像只有 LED 燒毀
其他元件似乎沒有損壞
3.3V 穩壓 IC 也正常
解焊上 PCB 的雙色 SMD LED 後量測發現
LED 還真的故障了
這不難搞定
既然要換 LED
那乾脆換個顏色酷一點的紅藍雙色 LED
就在 PCB 完成錫渣清洗後
在原本 LED 的焊點上焊接引出並接上 3mm 的紅藍雙色 LED
這雙色 LED 並須是共陽型式
沒一會功夫就焊接完成




接下來做好絕緣
避免短路再度燒毀




接著再返順序小心組裝回去
組裝後先通電試試
嘿嘿嘿
果然正常了
藍色果然醒目
超酷的
全台唯一
哈哈哈




接著測試藍芽連線-----正常
測試透過 USB 與 PAD 連線-----正常
參數設定的調整與回寫-----正常




花哈哈
不僅賺到一顆
也賺到回憶
Patrick

patrick053

機隊摔機紀錄已達 148 次
再兩次就破 150 了
加油 !!!
哈哈哈

A大送的 T-REX 150 服役中, 摔機次數 : 3
OXY3 QUBE 250 服役中, 摔機次數 : 3
Sab Goblin 380 ... 服役中, 摔機次數 : 3
LOGO 400SE...籌備中
MSH PROTOS 500 ... 服役中,摔機次數 : 3
M5S...服役中,摔機次數 : 8
Sab Goblin 570 ... 服役中，摔機次數：3
T-REX 700E DFC ... 服役中, 摔機次數 : 3
MSH MAX V2 770 EVO...服役中, 摔機次數 : 3
已除役機種數量 : 8, 共摔機次數 : 119
14動控 : FUTABA 14SG, 摔控次數 : 1

Patrick

patrick053

老陀螺 GT5-2 USB 連接線製作


這顆德國 ACERC 出產的陀螺 GT5-2
因為雷虎逐漸退出電直市場
GT5-2 也逐漸消失在市場上
新品應該都很難買到了
雖說獨特的觸控與 OLED 顯示設計
外飛調機直接在陀螺上調整
無須任何的設定卡或是藍芽 APP
但是功能圖示極小
還真是考驗視力
雷虎官網上有提供電腦版調機軟體
用電腦調整的好處是圖面及數值都很清楚
而且有輔助說明
可以更清楚每個參數欄位的功用, 出廠值以及最大與最小調整範圍
可是 GT5-2 畢竟是前個世代的產品
要買專用的 USB 電腦連接線還真不好買
而且很貴
所幸在飛友 煥煥大大的幫忙下
終於找到一篇國外飛友分享的 USB DIY 文
看了一下還頗為簡單
所幸也就跟著做了一個試試看
首先要上網買的 FTDI 的 USB 轉 RS232 的轉接板
一個大約新台幣一百多而已
下單後隔天就很快的到貨了



準備一條舵機線
並且接到 GT5-2 的第 7 PORT/TERM 的位置
依照下圖將 TX/RX/GND 接到 FTDI 轉接板



我的作法是將舵機線對半剪
並將舵機線焊接到 FTDI 轉接板上
另一頭就可以用杜邦頭接到 GT5-2 的第 7 個插頭上
顏色與焊接位置可以參考下圖
FTDI 有個 JUMPER 可以設定 3.3V/5V
這裡要記得電壓是設定 5V



這樣就算完工了
夠簡單吧
因為我都是用 PAD 來野外調機

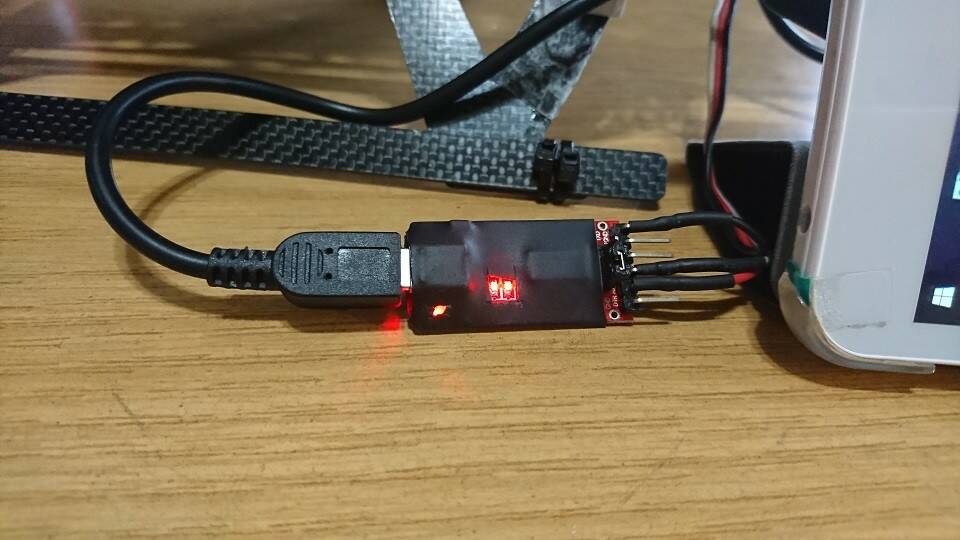

所以就給他包個熱縮膜
同時在 LED 燈號的位置簡單挖兩個洞
方便狀態的觀察



接著就電腦版軟體安裝
只要到雷虎官網下載 GT5 TOOLS 的軟體即可
GT5 TOOLS 是用 JAVA 開發的
因此如果你的電腦沒有 JAVA 的環境程式
請先到 JAVA 官網下載最新版即可
在安裝的過程中會同時安裝 USB 驅動程式
安裝好之後可先測試 FTDI 在裝置管理員中是被分配到 COM 幾
同時確認一下 BAUDRATE 是否為 9600
一切確認無誤後開始測試與 GT5-2 連線
江江江~~~江~~~~
USB 板上的電源燈號都正常
資料傳輸燈號也正常
代表開始建立通信



點選 GT5 TOOLS 圖示後便開啟電腦版調機軟體
進去了
連線正常



GT5-2 也會顯示 USB 連線中



哈哈哈
原廠 USB 連接線一條要 29.9 美金不含運
現在一百多台幣就搞定
爽爽爽
在電腦版調機軟體中
還有自行設計畫面功能
所以就把自己的英文名字也給寫進去
只要是陀螺開機狀態下
就會秀出自己的名字
還蠻好玩的
在此做個紀錄與分享

點我看影片





Patrick

shienye

patrick053 發表於 2013年12月8日 10:50 PM
z大
其實動態自平是我自己稱呼的啦
正確來說應該是自平微調

P大您好
請問
金腦切自平機子就往左偏，
新版的設定程式沒有aileronangle for hover , elevator angle for hover這兩個選項
不知您是否知道該如何解決？

謝謝

patrick053

shienye 發表於 2018年11月7日 07:38 AM
P大您好
請問
金腦切自平機子就往左偏，

SH大

金腦韌體 2.0 之後就已經取消自平微調的功能
一般來說只要機體震動抑制好的話
自平都還算平穩
但畢竟自平不是定點不動
所以....
1. 往左偏時機身傾斜角度大概多少 ?
2. 震動值是否有超過標示區 ?

Patrick

shienye

patrick053 發表於 2018年11月7日 05:07 PM
SH大

金腦韌體 2.0 之後就已經取消自平微調的功能

P大您好
1. 大概3-5度吧，不是很確定。
2. 震動值在20幾未超出灰色區域。

因為會偏都不敢切自平與測試救機

謝謝
