Devo 7E 不悲觀

maihamaken

原帖由 dc59 於 2013年2月20日 08:37 AM 發表
感謝告知 ~~~~ 沒想到 Hubsan 在台灣試賣得最便宜的,真讚!
用 2402 改?您真強呀! 電路您應該也很懂才對吧~

7E 的第一版  Deviation韌體就有支援 Hubsan:

856852

856853


不過目前我沒有Hubsan機子,無法測試 ...

我的7E也不會亮,那是改的,
我也不懂電路,我用2402改成X4用控,是整塊X4控主板裝進2402啦,其他只是拉線及內部機構怖置
選2402是因為便宜,手感跟DEVO的也差不多,
昨天重看了D10的討論串,發現刷機後的設定不簡單,一整個有看沒懂...
有機會想去您那學習一下.並帶X4過去給你試試..這小機機還不錯.

yoshi163

原帖由 maxw9 於 2013年2月20日 09:12 AM 發表
真希望 DEVO 7也可以支援

7不可能了，出了7换7e或者d10，换7e加不了多少钱的

Resonance

目前最新版的X4，protocol還沒有完全解譯，Deviation只能對頻，無法操控。

maihamaken

原帖由 Resonance 於 2013年2月20日 03:36 PM 發表
目前最新版的X4，protocol還沒有完全解譯，Deviation只能對頻，無法操控。

謝謝告知,我昨天還差點去買911控來拆A7105...
所以目前7E即使刷最新Deviation+A7105模組, 還是不能正常飛X4...
.......那.......只能繼續用2402玩X4了..><

million

年前有事~沒空搞我的7E ，這幾天有時間，看了版上討論得知，高頻模組功率竟然被原廠限制
所以不在硬體動手腳，就算軟體可改，也是無法真實改變RF輸出功率，3mw輸出功率真的很小，
應該很容易失控，所以當然要拿RF模組開刀!!

題外話~~偉力玩具控內 A7105 RF模組還不錯，有加了一顆RF功放晶片，訊號會好些．
亞拓T-REX100控內的A7105 RF模組，就沒有功放晶片
所以.. 當然先拆偉力V929四軸玩具控內，A7105 RF模組

7E 高頻模組，鐵殼其實很好拆，準備好吸錫線，一支瓦特數較大的烙鐵，它會讓你容易施工
鐵殼有四個邊腳和PCB焊上，用吸錫線，把錫吸乾淨後，鐵殼和PCB可能還會有一些黏住
這時要小心!!找一個縫，用刀片輕輕的把鐵殼翹離PCB，此時烙鐵一定要持續對要翹開腳部份加熱
不可暴力硬翹，否則PCB銅薄會被翹起來.....切記!!
打開鐵殼後~~可看見要動手的部份

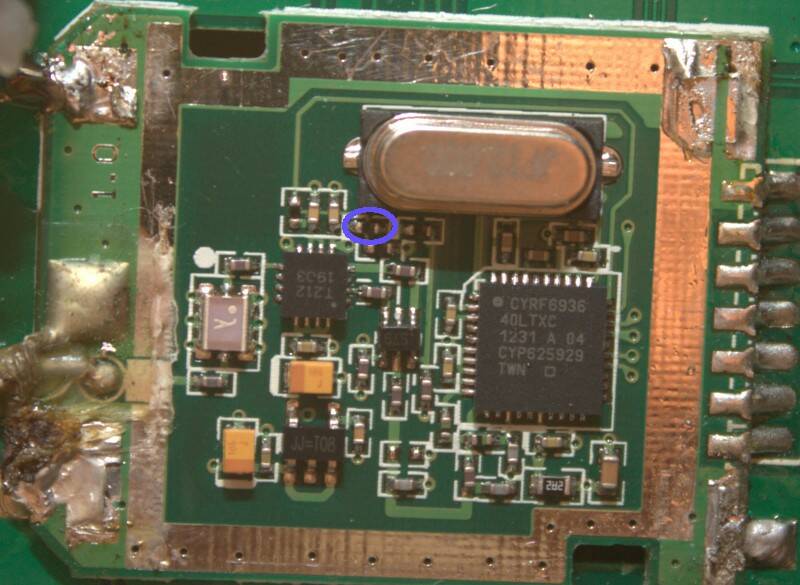

先借一下PB大的圖片


他圈起來的那一顆是電阻，並非二極體
這顆電阻是0402非常小一顆，烙鐵接觸後很容易就取下，不是太困難，但要小心，別把旁邊的元件也給解焊下來
我建議焊上一顆0603 0歐姆電阻當跳線，讓它短路(我沒有0402  0歐姆電阻) ，不要用焊錫直接焊上短路
那顆0402電阻兩焊點中間有一條走線，焊錫直接焊上很可能會有短路現象

照片上~

圈起來有000那個就是0603 的0歐姆電阻
SMD元件真的很小很難搞，眼睛看的很吃力，搞了半小時才把它正確焊好

把鐵殼裝回再把A7105 RF模組焊上的樣子~~

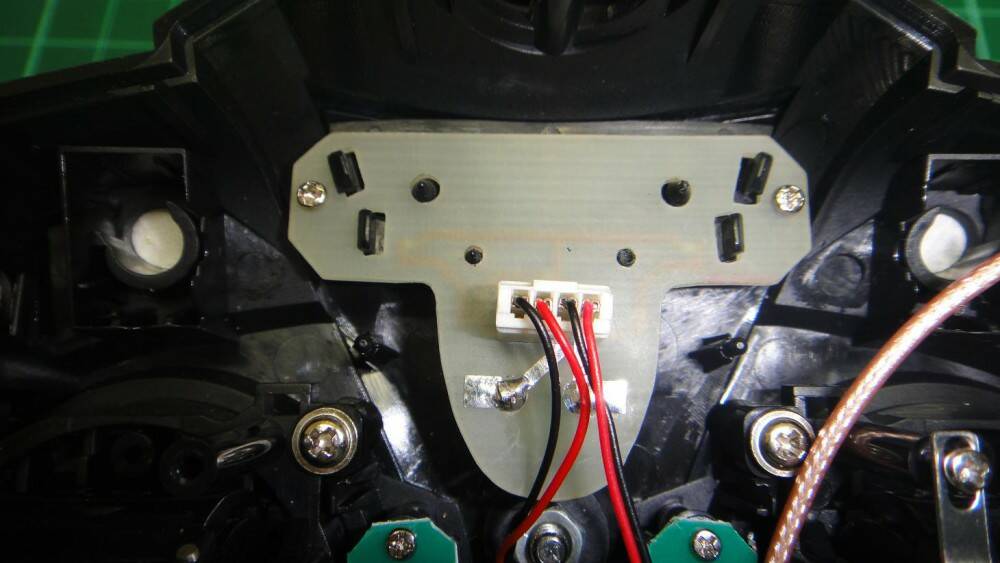

另外~~7E前方有V字形地方，原來是不會亮的，但總覺得少了些什麼
用Altium designer 9 畫了簡單電路板，開孔可完全合用原本的塑膠件
用3顆0603藍光LED，不過DIY 這塊PCB要花些時間去做，雙面PCB，有方孔要開，要用鋸的，板子外型是不規則的




LED電源可參考照片


附上檔案~~有興趣的人可以試試!
DEVO7E-PANEL.zip (213.08 KB, 下載次數: 419)

2013年2月22日 06:00 AM 上傳

點擊文件名下載附件

[ 本帖最後由 million 於 2013年2月22日 06:30 AM 編輯 ]
