原帖由 yamaimo1025 於 2012年3月30日 07:57 PM 發表
M大請問這張圖的F-16是"新款"的嗎?
為何進氣口形狀那麼特別啊?
這是洛馬公司(Lockheed Martin)為了研發F-35的DSI進氣口(Diverterless Supersonic Inlet, DSI, 無分流道超音速進氣口), 特別改裝的F-16.
超音速飛行時, 發動機為了有穩定的進氣氣流, 會在進氣口前端, 離開機身的地方裝上一塊隔流板,以便分開邊界層內的氣流,不使之進入引擎. 這塊板子的裡面有分流道, 這就是diverter.
後來發現, 直接在進氣口做一個凸包, 可以壓縮邊界層的空氣, 這樣邊界層內的空氣也可以進入引擎內, 於是進氣量更大, 推力更好.

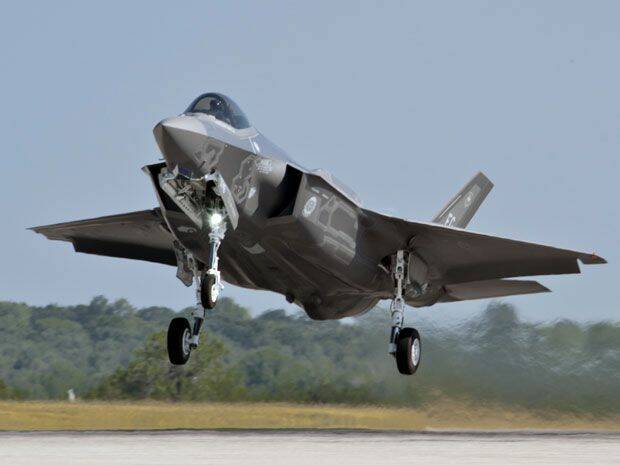

發動機高速旋轉的渦扇很容易反射雷達波, 這個凸包可以遮蔽雷達波進入進氣道,匿縱(Stealth)效果更好, 這才是為什麼F-35要做DSI的原因。
[ 本帖最後由 m504736 於 2012年3月30日 08:31 PM 編輯 ] |
|
