電腦電源供應器改做充電器電源

dd168168168tw

電腦電源供應器改做充電器電源 ...........請問誰會製作......有圖片也ok

alanalan5277

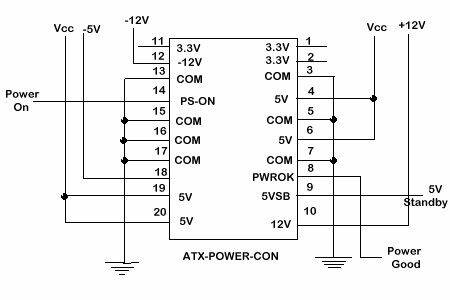

20pin線路圖

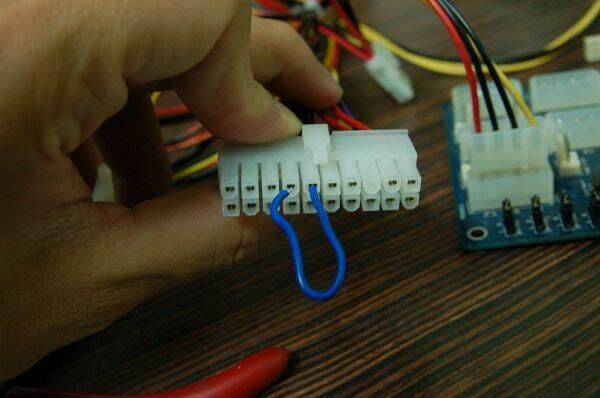

POWER不經過電腦強制啟動方法:只要準備一根單芯線，插在左上開始數第四個孔跟隨便一個黑色線接一起，一邊有卡榫往上，PIN腳這邊對著自己的身體，卡榫的左邊有一條綠色的線，它的左右兩邊各式黑色的線，綠色線隨便跟左右兩邊黑色線碰在一起就可以啟動POWER了。



接通圖
不靠主機板啟動 ATX Power 的方法
ATX Power 的 Connector, 將兩個●接腳用迴紋針接觸一下即可
卡榫朝上示意圖
□□□●●□□□□□
□□□□□□□□□□
Pin 導線顏色 功能
1 橘色 3.3V 提供 +3.3V 電源
2 橘色 3.3V 提供 +3.3V 電源
3 黑色 地線
4 紅色 5V 提供 +5V 電源
5 黑色 地線
6 紅色 5V 提供 +5V 電源
7 黑色 地線
8 灰色 Power OK電源正常工作
9 紫色 ＋5VSB 提供 +5V Stand by電源，供電源啟動電路用
10 黃色 12V 提供 +12V 電源
11 橘色 3.3V 提供 +3.3V 電源
12 藍色 -12V 提供 -12V 電源
13 黑色 地線
14 綠色 PS-ON 電源啟動信號，低電壓-電源開啟，高電壓-電源關閉
15 黑色 地線
16 黑色 地線
17 黑色 地線
18 白色 -5V 提供 -5V 電源
19 紅色 5V 提供 +5V 電源
20 紅色 5V 提供 +5V 電源

[ 本帖最後由 alanalan5277 於 2009年11月22日 11:55 PM 編輯 ]

hoo

TO alanalan5277
請問這樣是"常開",那是意指一接電,就立即運作了?!那再請問,
當我們要"關"的話,那要如何作?!還是直接拔插頭,斷電源??
還有當那個電線改成有SWITCH的開關是否可行?!

感謝賜教~

alanalan5277

要關掉電源直接拔掉插頭!
要加SWITCH當然可以,但比較麻煩!

kaerusiro

PSU後面就有開關了!直接切掉就可以了!!

短路一直保持著就好了!!

dd168168168tw

原帖由 alanalan5277 於 2009年11月22日 11:48 PM 發表
20pin線路圖257579
POWER不經過電腦強制啟動方法:只要準備一根單芯線，插在左上開始數第四個孔跟隨便一個黑色線接一起，一邊有卡榫往上，PIN腳這邊對著自己的身體，卡榫的左邊有一條綠色的線，它的左右兩邊各式黑色的線，綠色線 ...

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
請問大大...........我第1ㄍ圖片我會用ㄌ以後........因為我是要連接點煙器ㄉ...........請問我接下來要選擇電緣供應器那ㄍ線頭...和點煙器相接ㄋ......
