低床拖架製作記

odaan

2009-10-09

拆下車輪 , 噴油


平面已做好了 , 正量度尺寸鋪上木板


今天時間不夠 , 另一邊這幾天再繼續


木板要做兩個架支撐


到貨倉撿些好的木板 , 搞好外觀


放上平面 , 會用螺絲固定


架底照

sohonight

期待完工的照片
真是精緻

odaan

2009-10-10

終於都完成了基本結構 , 裝上輪胎


板舖好 , 油噴好


終於輪到前面的位置了~~

odaan

2009-10-11 一晚的努力

一晚趕工 , 完成了前面的支架




M6 x 14 螺絲兩粒


螺絲長度剛剛好


前面做了圓形


正常狀態


340mm 平板長度


伸長狀態


伸至最長 , 平板長度 510mm

odaan

2009-10-14

拖架接頭新設計
首先做一件鋁 , 入面造一個坑位


用兩粒 7mm 滾珠培林 , 減少磨盤勾磨損問題


裝在中間




右邊那個是活動環


放進去


拖架磨盤板


將四粒螺絲上緊


拖架脫離拖頭後 , 活動環會因地心吸力跌下來


未接上拖頭時 , 上面就見到活動環低了


但一接合拖頭 , 磨盤就會推起活動環
只要在上面接駁微動掣 , 就可以控制電腳
而且這個方法是 360 度 , 不存在盲點問題

odaan

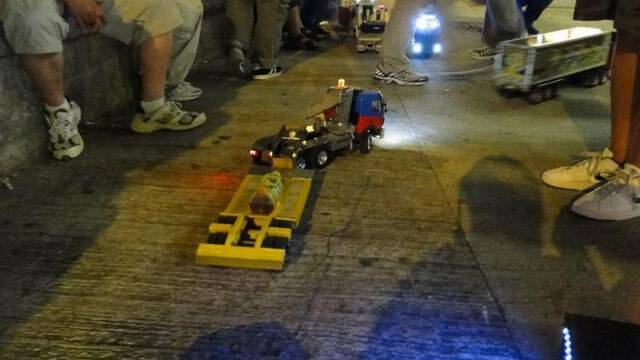

2009-10-15 拖架試車 , 車聚相片
