超強力散熱風罩

[複製鏈接]
發表於 2021年9月6日 11:57 PM | 顯示全部樓層 |閱讀模式
本帖最後由 teawood 於 2021年9月8日 09:25 PM 編輯

之前看飛友有用過3D打印的,也有用自己方法特製的,於是心血來潮也做了一個3D 打印的散熱風罩。
打印機我是用anycubic Vyper(3D打印問題請跳到4樓)游標卡尺Mitutoyo

內部畫有導風結構,當然沒有空氣動力學,只是畫感覺可以讓空氣順一點的造型
螢幕擷取畫面 (164).png
效率很高會直接從內部強制抽氣出來。
螢幕擷取畫面 (166)_LI.jpg

打印過程

3小時後新鮮出爐~

做了三個版本,最終對最矮的那個最滿意。
緊密接合
遮醜盒還在設計中

三點結構和開關兼支撐,塑膠的開關不會刮傷馬達,除非上面有沙子。

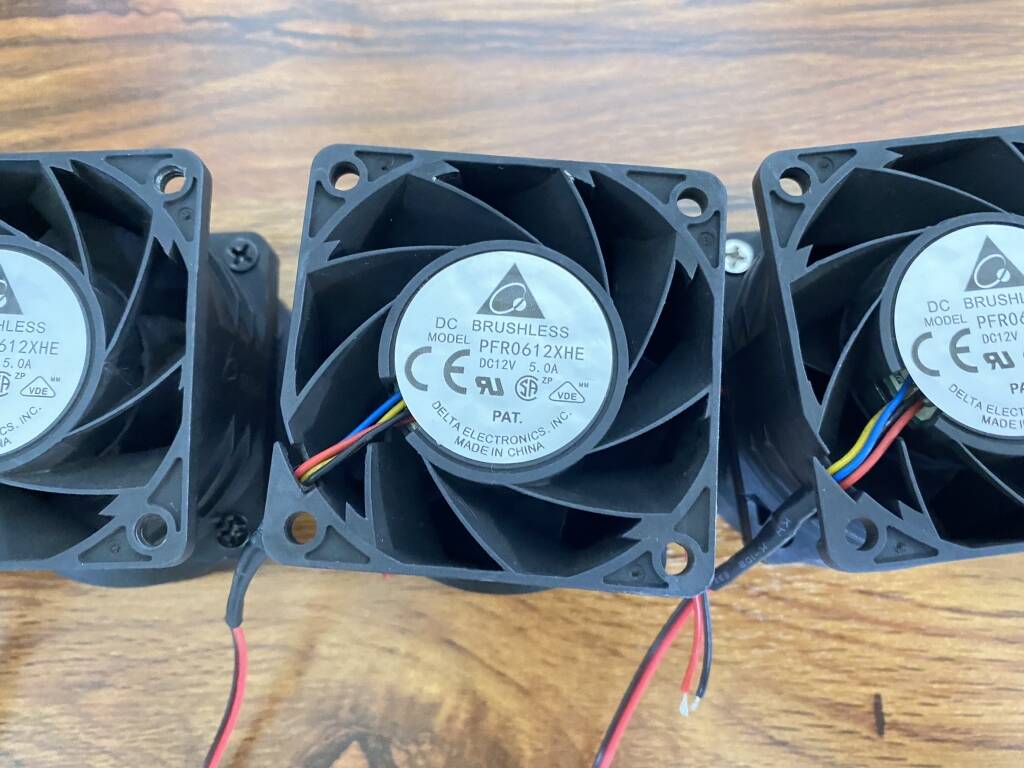

用台達60W超強力風扇,一顆+運費大概快200,型號PFR0612XHE(12V5A),功率跟一台家用電風扇差不多。從燙到手不能摸到開始1分鐘手摸不燙、2分鐘內都必定冷卻到40度以下

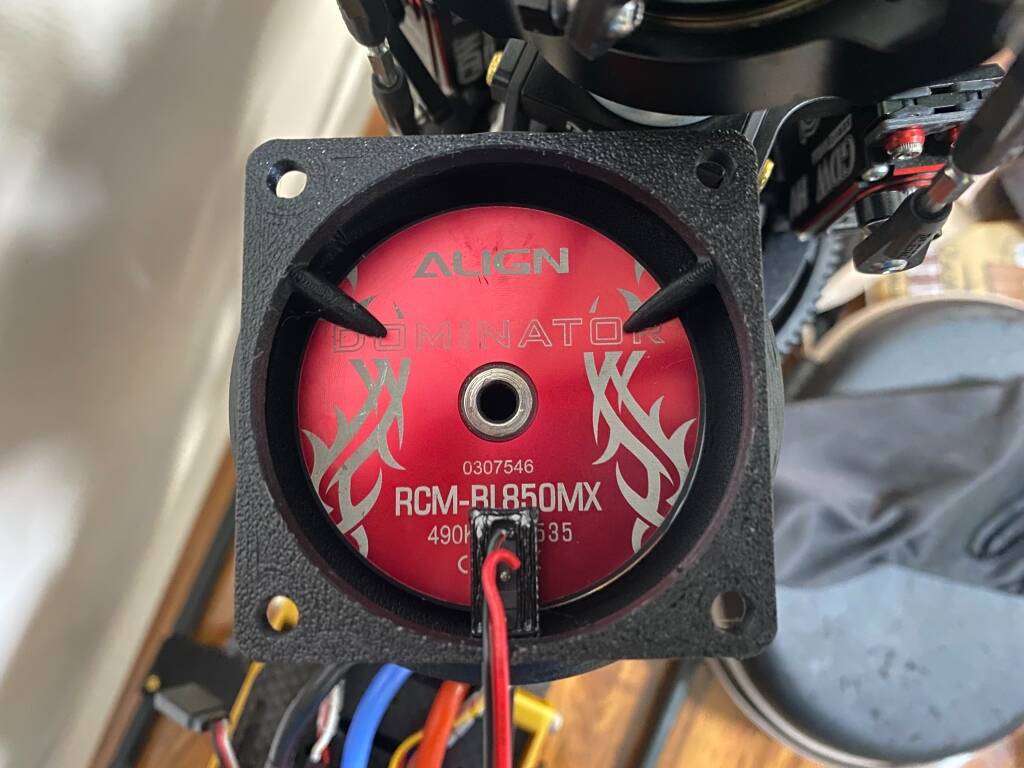

套上去大概長這樣,風罩直徑57mm以內的馬達都可以使用,馬達安裝地方是僅限開放式結構的使用,目前試過飛友的XLPOWER在天蠍星馬達上可以,有個特殊機型不能用GOBLIN RAW機殼太特殊,舊款700E 700L側板太近也不行,700X還不確定 S__89939980.jpg

稍微合身還是有空隙(850MX約2mm),主要從馬達散熱孔強制吸氣。

放上去會自動啟動,拿走就自己關,很方便。為了達成自動啟動必須作成用吸的
開聲音,聲音聽得出來多強力。


有玩過散熱風扇的就知道這風力有多強




雖然早有其他人做過,但自己做出來的成就感還是非常滿足的




點評

給星星: 5.0
uki
給星星: 5
  發表於 2021年9月8日 09:33 AM

評分

參與人數 4積分 +20 收起 理由
DGC + 5 謝謝您的分享!
王冬天 + 5 給您按個讚!
浪子燕青 + 5
JeanWu + 5 您真的很給力!

查看全部評分





上一篇:濃濃logo風的kds innova 550飛行斷電
下一篇:瘋胚一下~





發表於 2021年9月7日 12:42 PM | 顯示全部樓層
往下吹會比往上吸散熱效果好

點評

不行風力強,會直接被吹飛起來,你太小看這風扇了  詳情 回復 發表於 2021年9月7日 12:46 PM





 樓主| 發表於 2021年9月7日 12:46 PM | 顯示全部樓層
本帖最後由 teawood 於 2021年9月7日 02:43 PM 編輯
YOUNG0210 發表於 2021年9月7日 12:42 PM
往下吹會比往上吸散熱效果好

往下吹罩子跟風扇會直接被吹飄起來懸空,無法做成自動啟動。


通風結構只要是管狀的,其實往上往下方向都沒差,而且這風扇風力太強,太小看這風扇了,嘿嘿








 樓主| 發表於 2021年9月7日 09:20 PM | 顯示全部樓層
本帖最後由 teawood 於 2021年9月8日 04:13 PM 編輯

想入門3D列印請參考(有人問我)
1.約一萬五買3D印表機+耗材+運費,我是用anycubic Vyper,要印零件就是要機器配合你不是人去配合機器,初期別買要自己調參數的,玩""3D打印機調參數""跟玩印出""能用的零件""是不同東西,ENDER3就是屬於前者,而且還要買一堆改裝件,建議是摸熟後在玩ENDER3

2.要有能力自己摸索如何設定,如果沒有一定摸索能力,那下面4項即使你問別人還是會搞垮你。

3.畫圖基本功2D+3D要先畫得出你想要的東西才能印,如果連個型都做不出來3D打印就不可能
4.設定軟體能力


5..測量基本功,一隻mitutoyo游標卡尺(附錶卡尺),精度必須為0.01,盡量用千元起跳的


6..逆向工程構圖,根據需要配合的零件測量出尺寸,畫出剛好的尺寸


7.大量學習時間,畫圖-3D打印設定-印成品,在下班完有限的時間內,從零開始可能要一個月喔


8.耐心、只要是自己設計要做成配合件的,第1件東西印出來必定要修改畫圖參數,沒個四五天是做不出來了(老手),下班畫圖打印完又是隔天才知道能不能用,沒畫好又要浪費時間,除非是下載別人畫好的圖









發表於 2021年9月8日 06:58 AM | 顯示全部樓層
我做成往下吹的目的,除了幫馬達散熱外,電變也可以一併降溫.

點評

電變我目前都是靠它自身的散熱風扇,飛完不會馬上斷電,過一段時間才會把電池拔起來。有在考慮做一個電變專用的  詳情 回復 發表於 2021年9月8日 03:12 PM





發表於 2021年9月8日 12:32 PM | 顯示全部樓層
很喜翻...大大賣嗎? 自己沒能力製作

點評

目前還在考慮,因為拿來賣的話還是有點不合格  詳情 回復 發表於 2021年9月8日 03:28 PM
