主要是要分享焊接的心得，安心安全很重要
文章有點雜亂請見諒阿，因為不是作業或報告就隨意排版。
會想打這篇是因為以前看到有飛友用了高級插頭可是卻沒有焊好...，雖然憑著高固定能力不會脫落，現在又看到類似的看了有點母湯

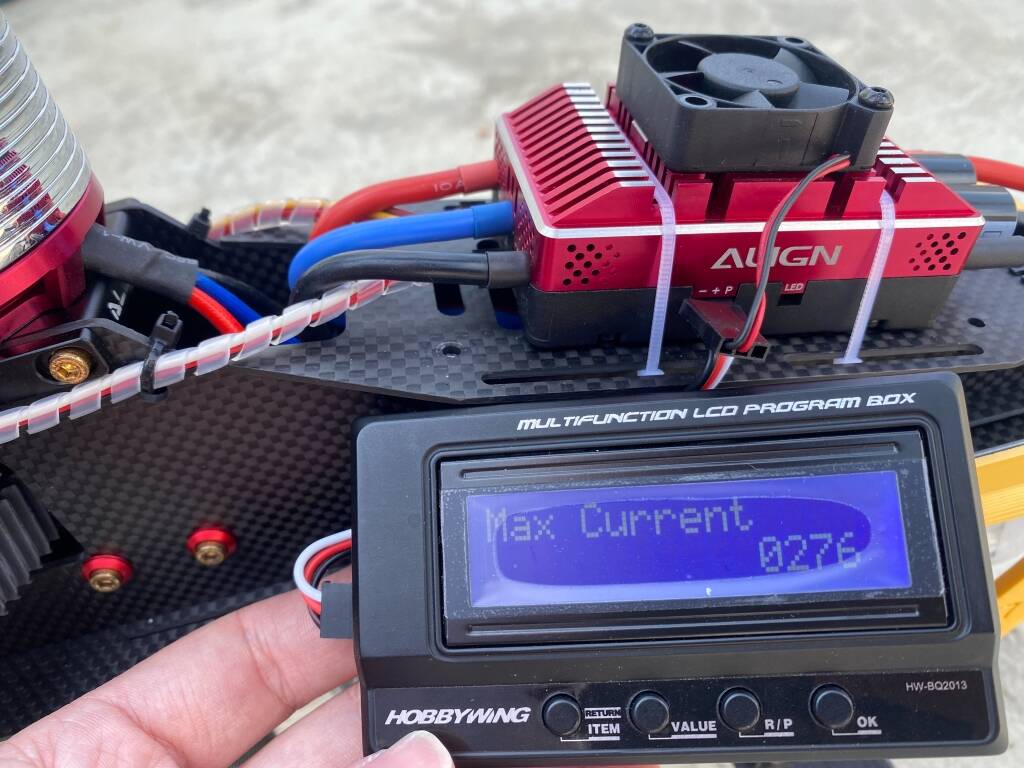

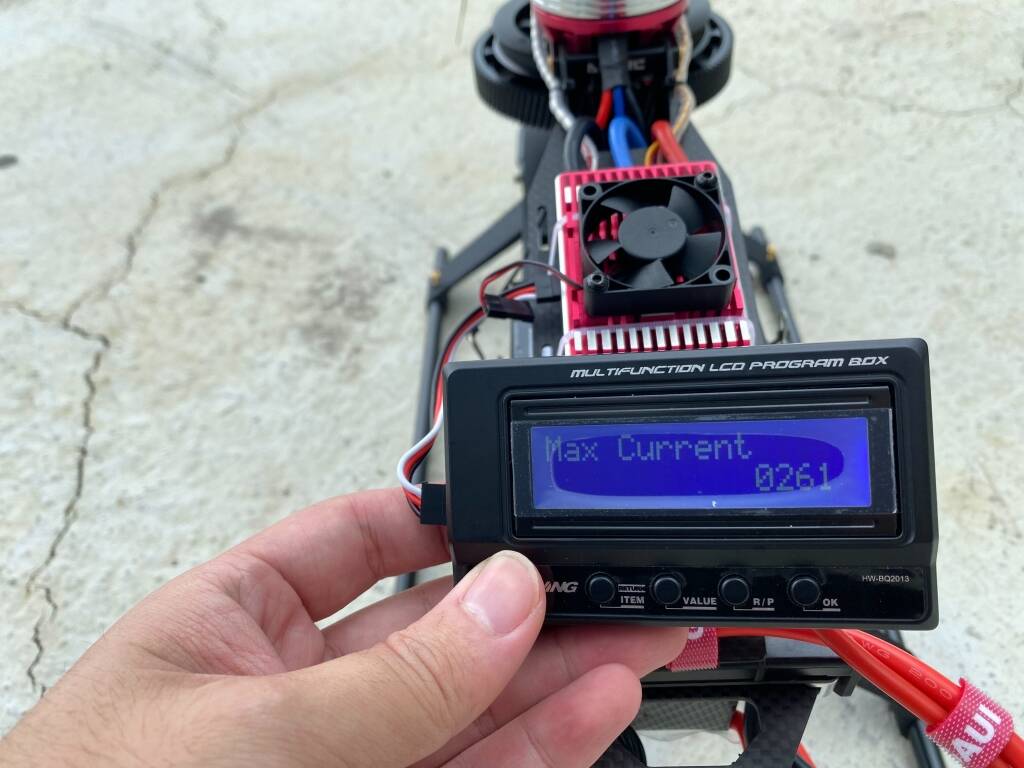

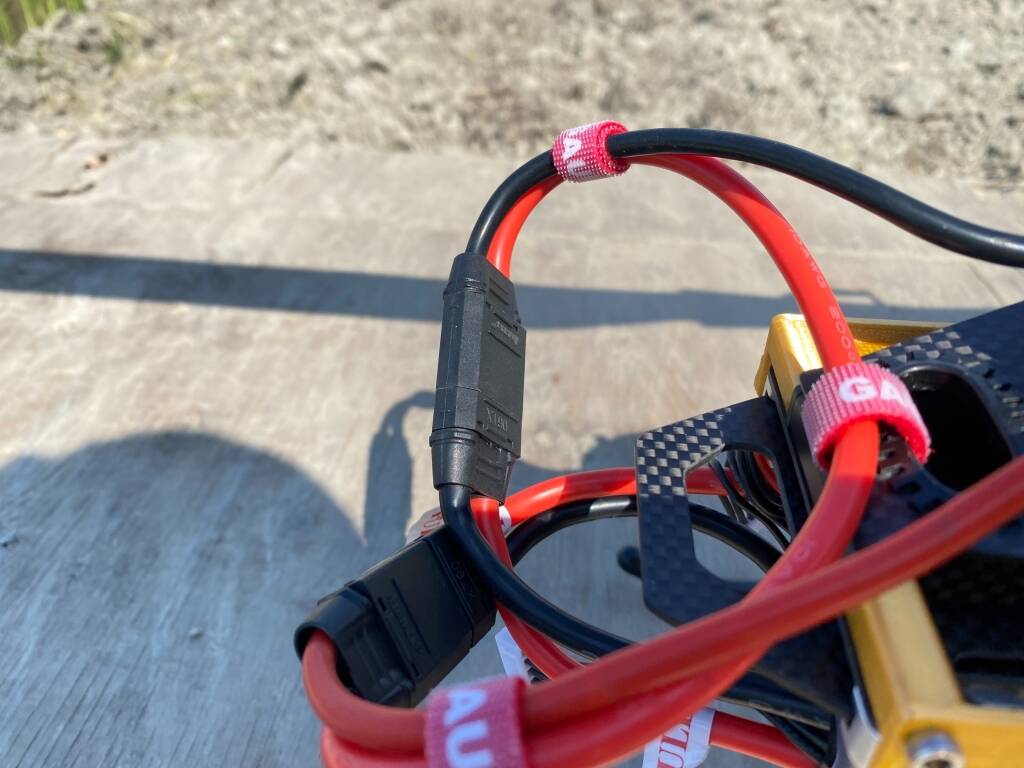

以下是個人用XT90 與XT150 飛出了277A依然沒有解焊。
我用XT90與XT150有兩個原因
XT90方便便宜，黑色版又耐髒，也看到有人在用XT90暴力飛我也覺得OK
XT150為了紅藍黑配色，雖然蓋上去就看不到，但是照片看起來就是舒服，有點強迫症哈哈，還有焊得好也不用怕解焊，也不用多花錢，省點


工欲善其事，必先利其器

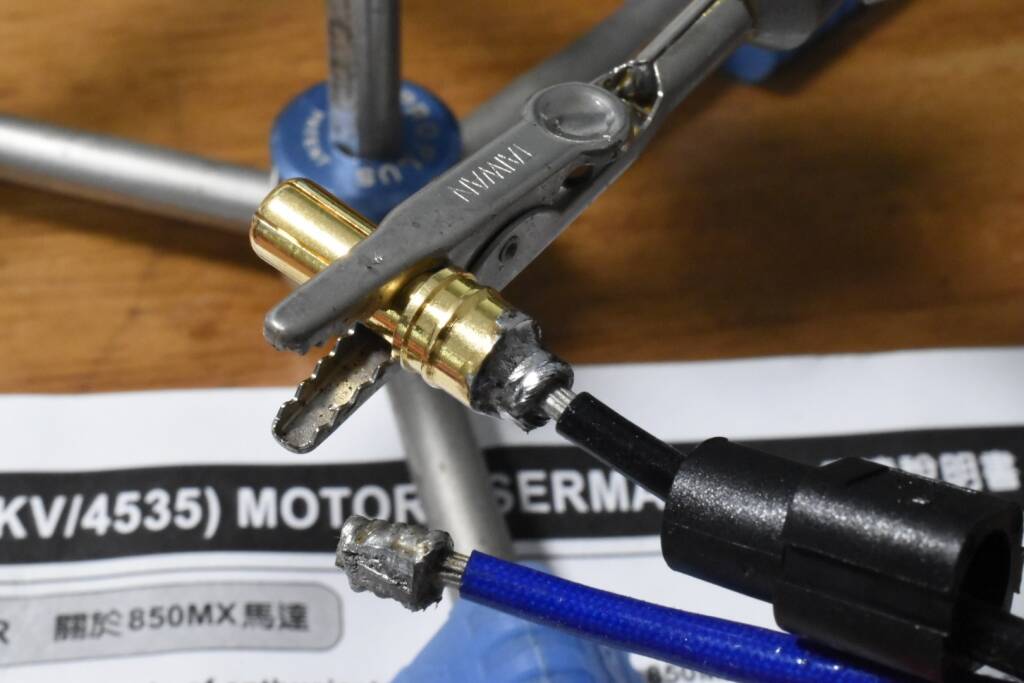

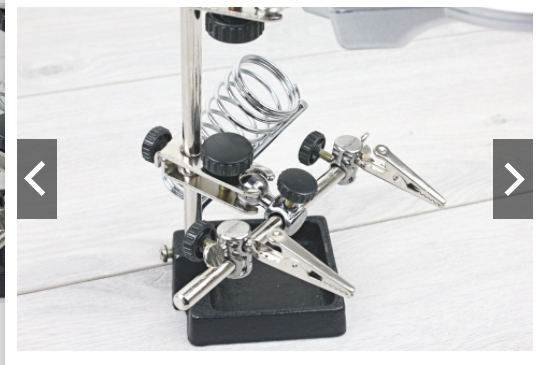

準備器具:電烙鐵 含銀焊錫，住焊劑，斜口鉗，焊接工作臺，讓插頭有個穩固地方焊接是一定一定一定要的，手一抖就虛焊了

最便宜大碗的是類似這種形的，200內有找，那種XT60XT90專用焊接夾具反而不太好用，因為電線還是需要手拿，電線一熱手一抖就怎麼樣?就虛焊，虛焊你就摔機。

我自己是用rcproplus的夾具

電烙鐵一律使用60W電烙鐵，100W容易讓插頭報廢，30W功率也不夠，極度推薦使用焊錫使用含銀焊錫，在焊接之前使用牙籤塗助焊劑塗到金插表面，薄薄即可，電線直接塞進住焊劑裡面約二分之一。

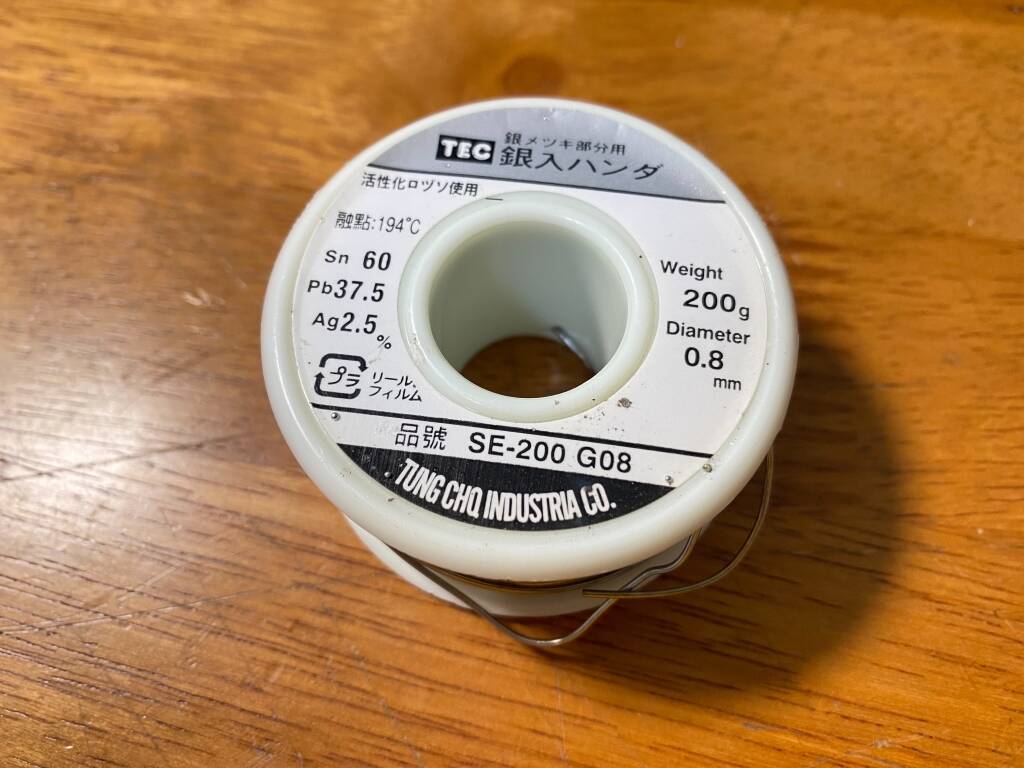

我推薦使用含銀焊錫是因為電阻會比一般焊錫來的低，電阻低造成的熱能就會減少，這是在電子店買的，正常2%含銀200克400-500多台幣不等，一管的話50-70，路X蝦X都有




馬達線與解焊部分:
通常馬達線會比一般金插細很多，像是XT150為6mm金插，中的空隙填充多數人直覺都是，用焊錫一敗灌滿就對了，其實這是沒有錯的，在低瓦數低電流的電線插頭上是沒有問題的，但是重點現在的700動力動輒都是萬瓦起跳，10000W是幾A?約227A，電流其實是非常大的。

你家吹風機才幾瓦?1000W而已，摸過吹完頭髮的吹風機插頭金屬部分嗎?不小心被燙過嗎?想想看同時在房間插滿十支吹風機的熱量全都聚集在小小的金插上，知道著小小6mm金插承受了多恐怖的威力才導致解焊了吧?(甚至5mm，5.5mm或是4mm的金插)


來算一下加熱問題





普遍700的200A算進去公式功率(W)=電流平方(IxI)x電阻(R)

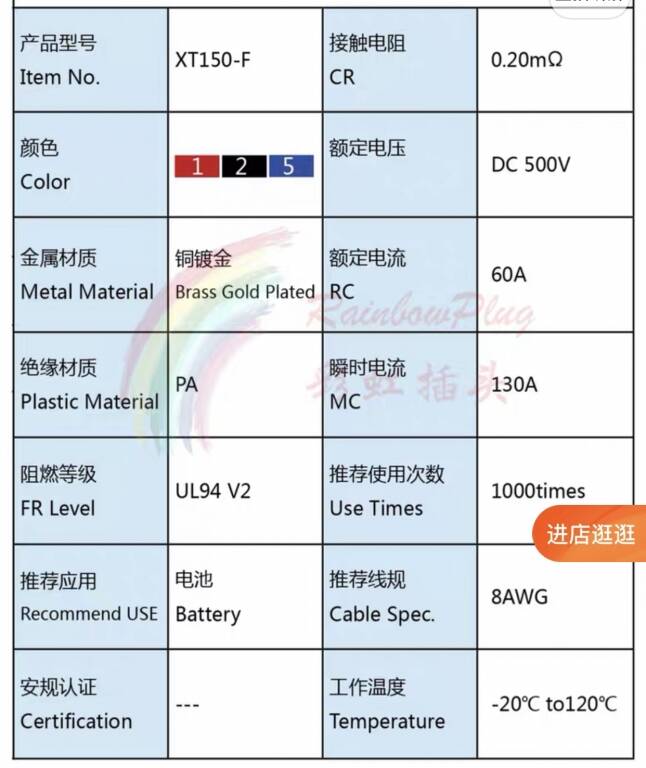

XT90電阻是0.3毫歐姆等於0.0003歐姆
電流平方(200*200)x電阻(0.0003)=12W
在200A下有12W的轉換成熱量

XT150電阻是0.2毫歐姆等於0.0002歐姆
電流平方(200*200)x電阻(0.0002)=8W
在200A下有8W轉換成熱量

插頭在飛行時間會有間歇性加熱

我的700在天上飛的時候XT90持續用12W轉換成熱量，馬達的XT150則是8W轉換成熱量
遠遠達不到解焊的條件

沒焊接好電阻高的話，插頭以60W功率加熱3分鐘也不是不可能(甚至更高)，就像你在飛行中拿60W焊槍加熱一樣

電流一旦大起來其中的插頭接觸面與焊錫的電阻，特別是沒焊接好時候電線連接金插接觸面，造成的熱能是幾倍甚至十幾倍在成長，尤其是馬達端本身就是高熱，一旦熱到焊錫的熔點就會早成解焊，這是非常危險的。


所以呢個人推薦使用繞線焊接法

這個其實是來自大神鐵漢的教學，可惜的是鐵漢的網站關閉了，有很多優質技巧都消失了

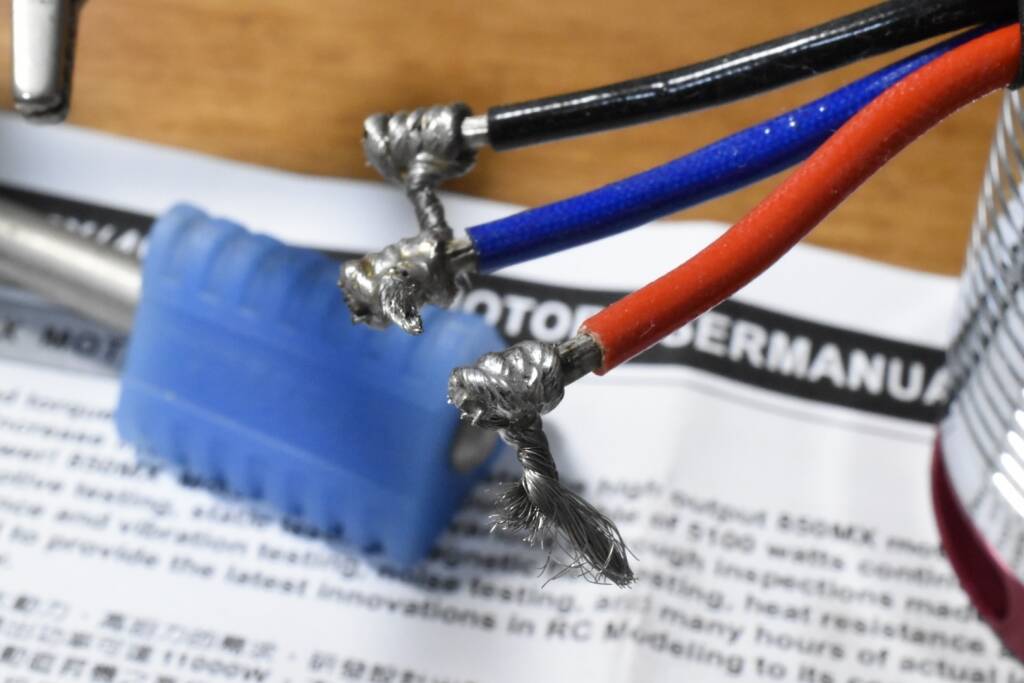

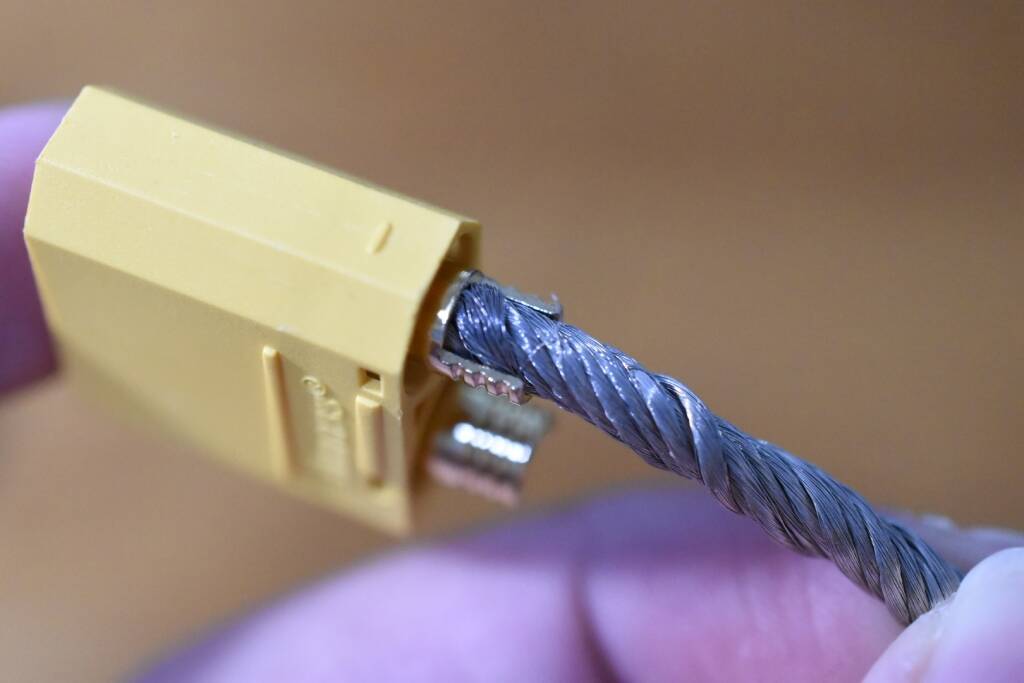

繞線焊接法就是下面這張圖:

推薦6mm起跳的金插使用，而且焊接處要全圓的，這樣才能固定住，而且焊接完會在正中央，700級不太推薦使用半圓，雖然多數都是付給你半圓的。

使用12AWG或10AWG的線剝開10CM，把其中一股拉起來，然後跟圖片一樣綑在馬達線上，綑完要記得綁緊捲緊試試能不能塞進去喔，不能的話再把線用細一些即可，之後一定要上助焊劑然後上滿錫，這樣做有甚麼好處?

因為用線捆起來的關係，假如焊接真的技術不太好，導致溫度高到解焊，起碼在飛行中馬達線還是會被固定在金插上面，這樣就可以大幅降低解焊遭成的失去動力與短路。




多餘的線頭必須使用斜口鉗剪掉，必須要修剪到可以塞進金插裡，之後焊接灌滿錫就可以。接觸面積看起來是不是更大更穩了呢




基本上焊接好就不怕鬆動，再加上XT150本來的蓋子就可以扣住(因為馬達端塑膠殼太長被我剪去一半了)，即使真的解焊也不太怕會發生短路或是失去動力。

---------------------------------------------

小技巧
建議可以先拿廢線或廢插頭練習，沒有就拿新的吧，如果遇到錫吃不上去請塗住焊劑

另外我推薦線材預先上錫之前先捲起來，塞入金插或XT90才不會有細線外叉，樣可以避免或是減少分叉

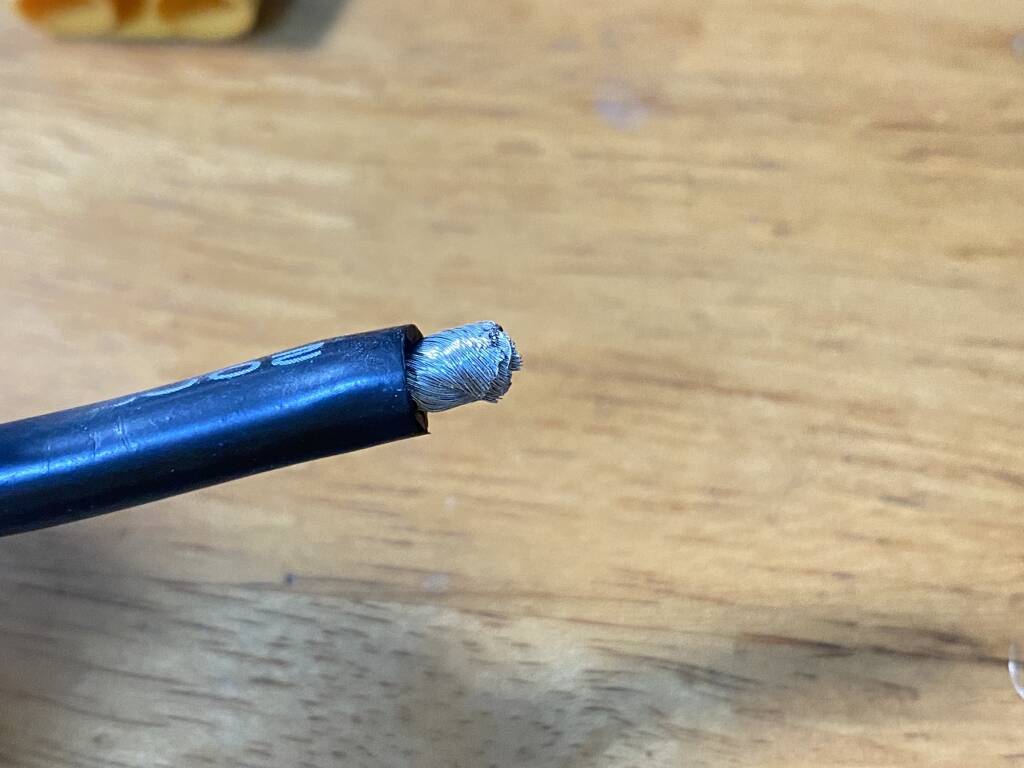

沒捲起來:

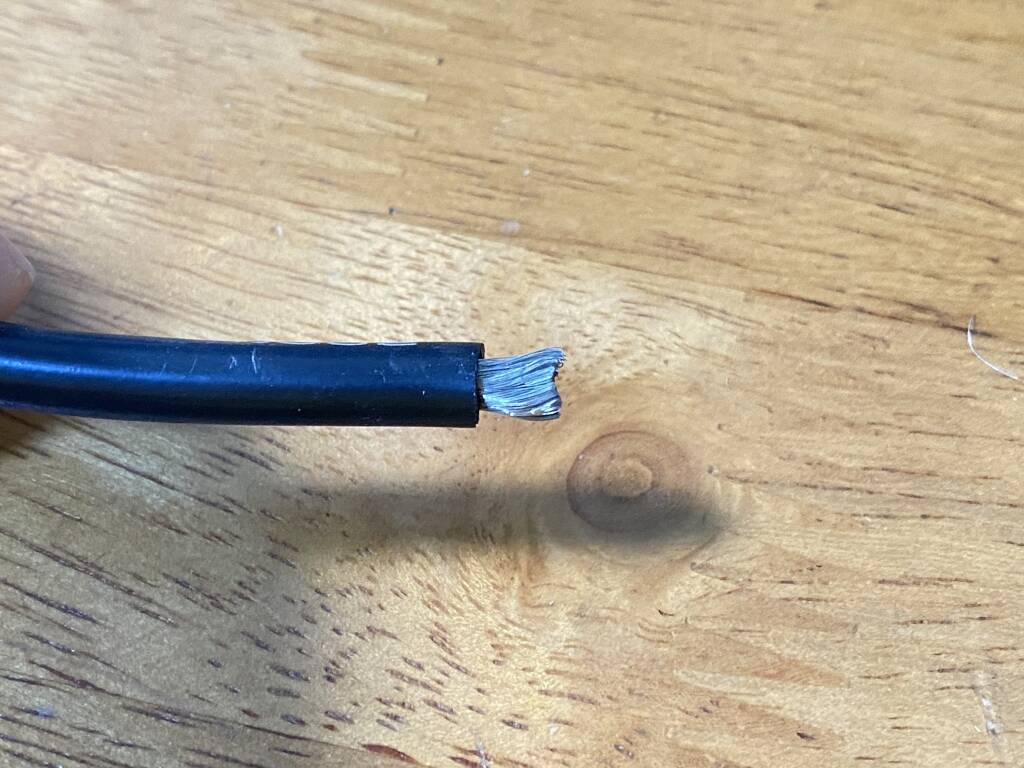

捲起來:要用手''捏緊''捲起來喔

上助焊劑可以使用牙籤或是電線直接戳進去(就是往那一小罐住助焊膏裡面戳，有沾到即可)

可以使用噴射式打火機先讓助焊劑吃進去(不要用傳統火焰式)
約三秒就可


捲起起來的方式一定要上助焊劑喔，因為捲起來反而會讓錫更難流動。

示範:
不用真的剪這麼長，要記得電變端的孔特別深，電線要露出約8-10mm才能完全塞入，建議捲起來比較好塞，同樣可以先用打火機讓助焊劑吃進去



插頭也可以預先上錫，很薄很薄就可以!!!!!，否則會溢出來，我這樣還是有點多

下面使用東西墊高，再加上老虎鉗不會燙到施力也保證對的準喔

要記的配合老虎鉗出力往下壓(沒有第三隻手拿照相機)

使用電器膠帶或是熱縮套避免短路，建議拿一對新的來套熱縮套，來當成專門焊接用的

電池端要注意，一次只能露出一條，新裝上或是拆解換插頭，請務必用膠帶或熱縮套絕緣!!
下面這張沒有隔離的話電池早就短路了

這是我曾經短路失誤的痕跡

多餘焊錫怎麼辦?
使用斜口鉗(要注意不要短路喔)

要記得先套保護蓋喔QQ






---------------------------------------------

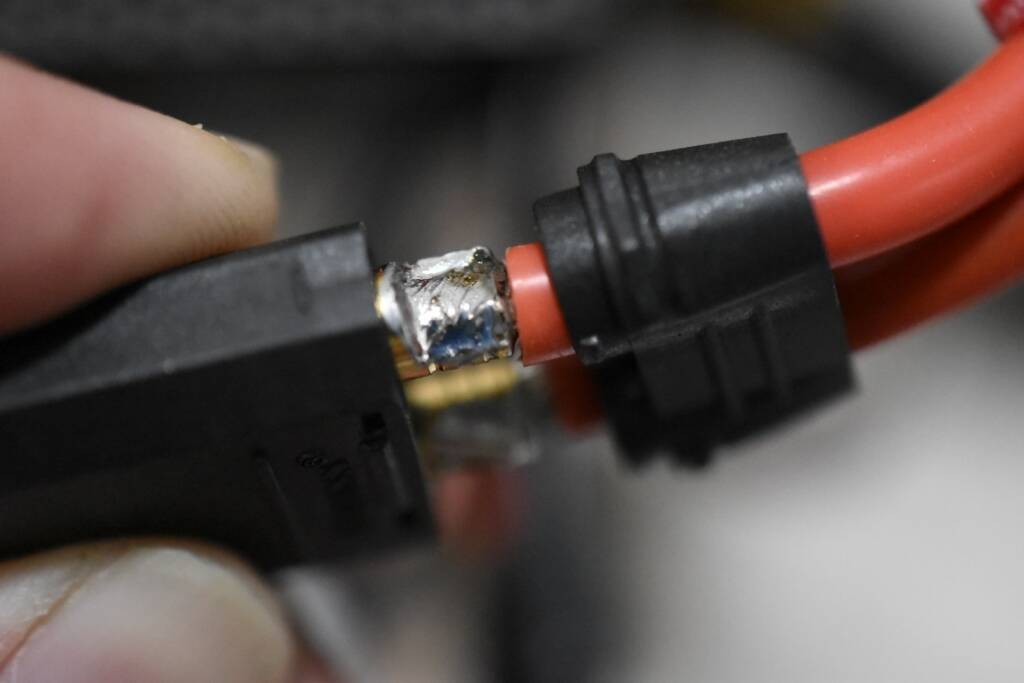

以下分享錯誤的XT90焊接圖。
有空隙或是粘一點點都不行，通常都是焊槍功率不夠或是加熱時間太短
，使用60W焊槍最長最長加熱時間不要超過10秒，否則插頭會融掉



有空隙都是不行的

---------------------------------------------

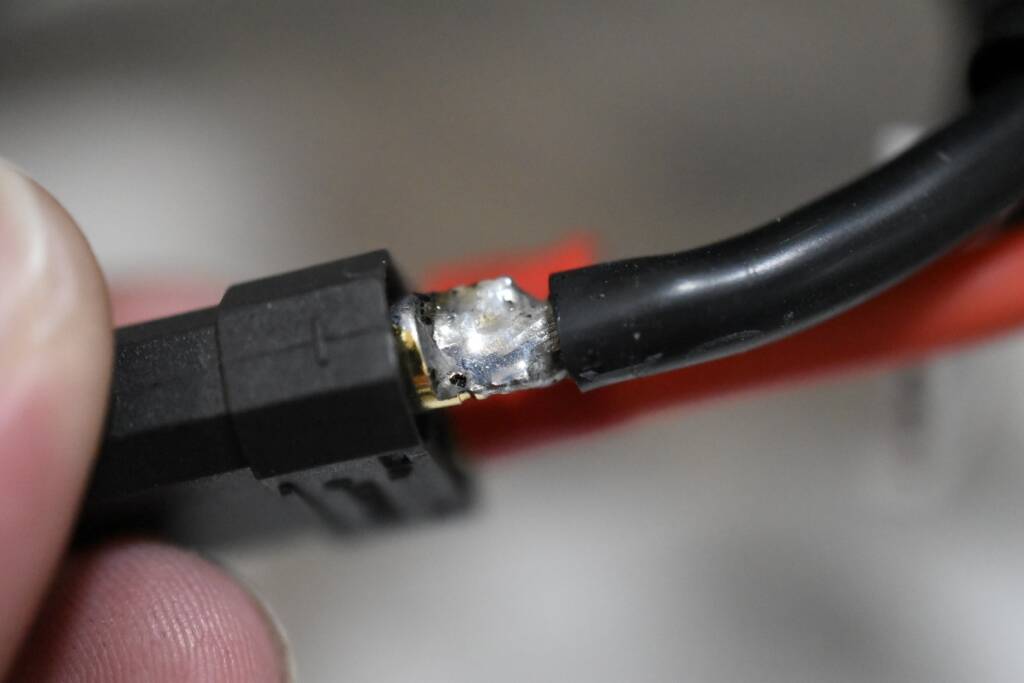

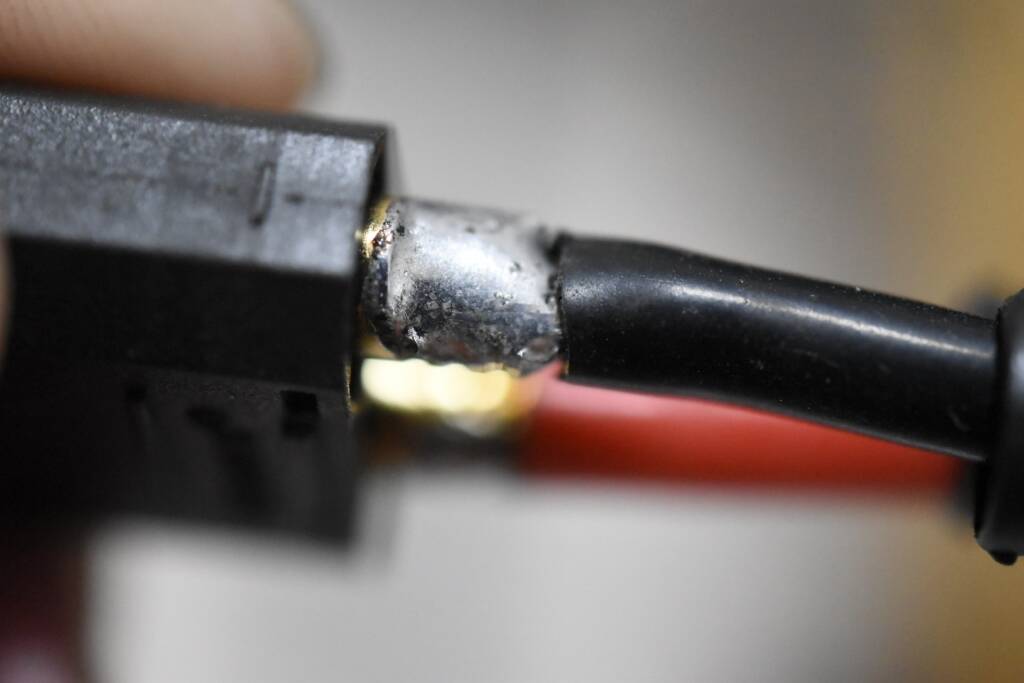

以下分享良好的XT90焊接圖。

至少要長跟圖片差不多，不是多到溢出來就是好，必須確保線材都有吃到錫

電變端:

電變端插頭與電線不用預先上錫，但是一定要有塗助焊劑

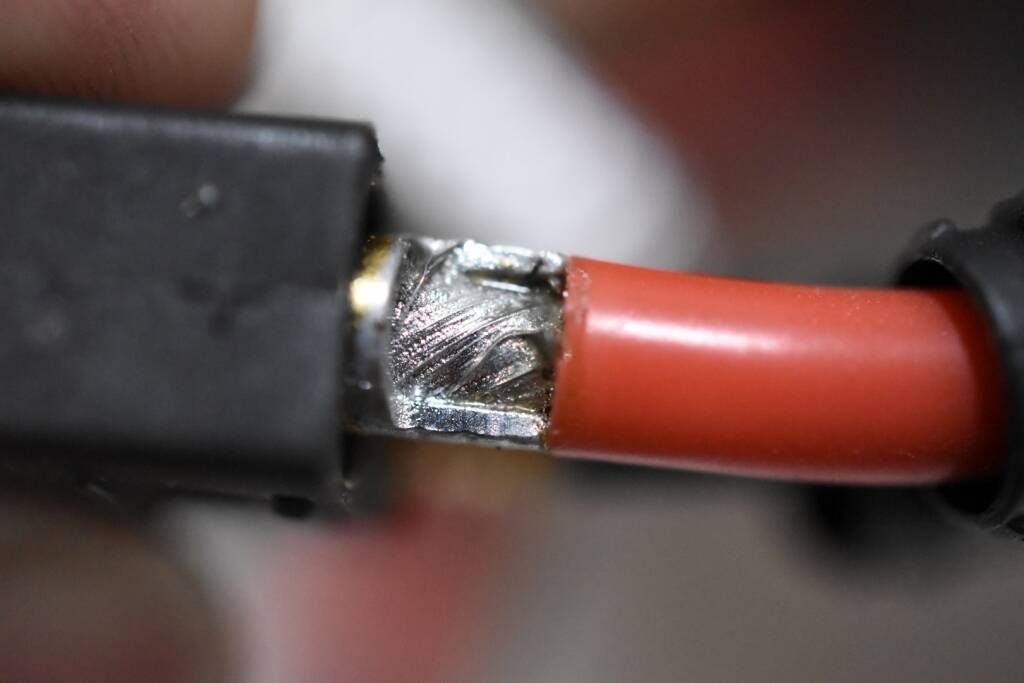

為了拍照刻意上錫上剛剛好的，接近完美的狀態是這張剛剛好的圖，在多上一點點錫讓它飽滿是最棒的，倒數第二張就是完美，醜或不亮都沒關係。

做出內在是最後一張圖，在上錫至外表倒數第二張圖的這狀態，這才是真正的完美焊接，保證不虛焊!!(電變端半邊金插也適用)

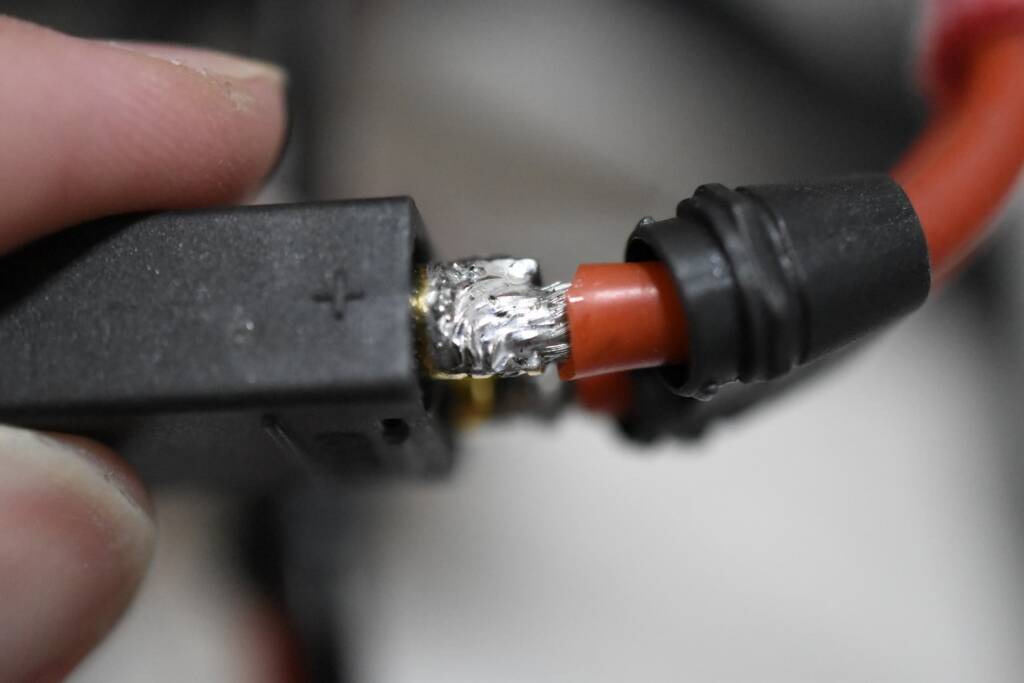

基本上我每個地方都是接近這狀態，另外看起來霧霧的微粒就是那含量約3%的銀，銀錫特點就是微霧不是亮的，雖然肯定不是高端音響用的高級銀錫線，不過照片這地方這可是承受過277A的電流阿(12298W)。


電池端:
電池端插頭與電線要不要預先上錫都可，但是一定要有塗助焊劑

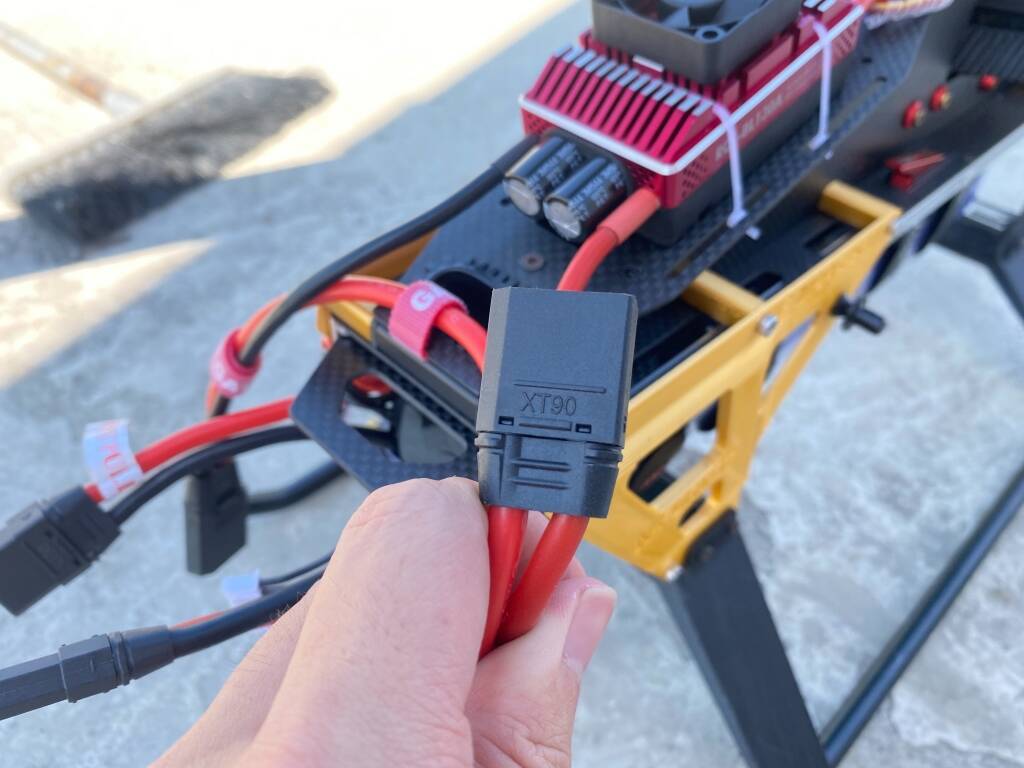

對了，焊接XT90過程要公母互相插著，避免過度加熱造成融掉位移，焊接過程要用電工膠布貼其中一條避免誤觸短路，雖然有保護蓋要安心也可使用熱縮套。

---------------------------------------------



焊接經驗不足的話，也是推薦使用RCPROPLUS只需要鎖螺絲而不用焊接的插頭，我是荷包不充足，如果荷包充足也買來用也是不錯。

考量到後續增加電池或設備那個價格會蠻多的，小弟預算不夠就是了，求乾爹



---------------------------------------------

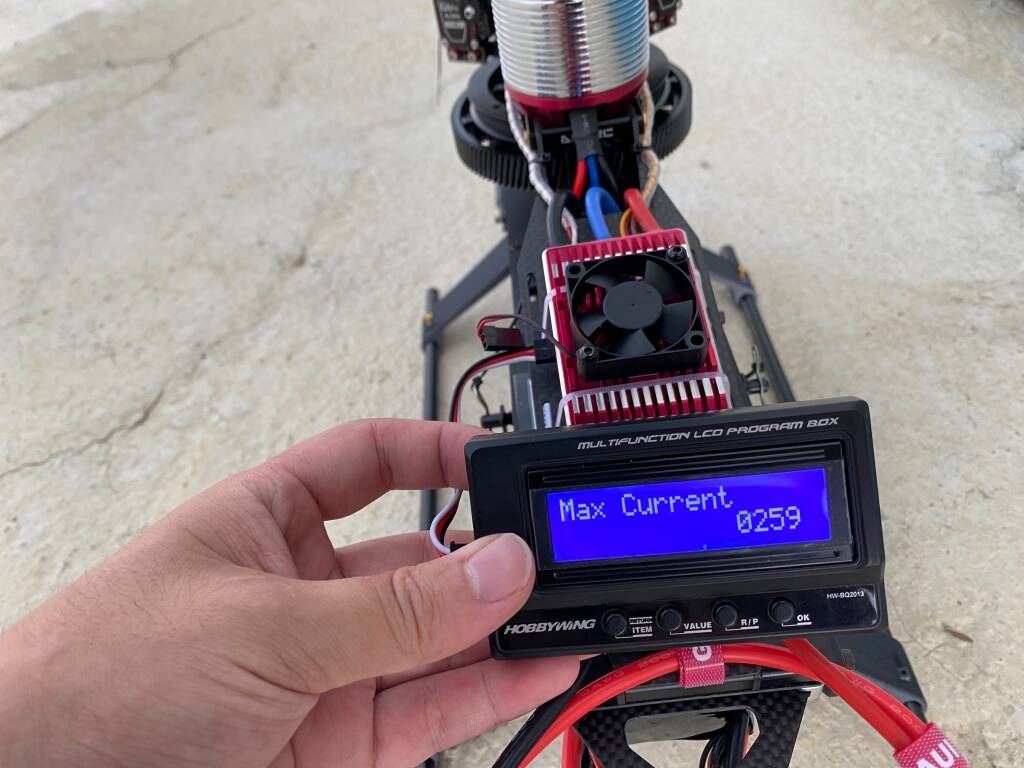

以下是我飛了多次的破11000W的(247A)極限紀錄，依然沒有解焊，其中277A(開頭照片)的那趟暴力鐘擺XT90溫度大概手摸體感溫度約40多度，即使我焊接接近完美，飛行中多多少少還是會升溫的，估計也才60-70度，也離解焊溫度180度還很遠呢，但是沒有焊接好電線跟插頭連接處，要暴力飛行可是會超過驚人的200度導致解焊喔(接觸面積太小電阻又高)，這就是為什麼插頭一定要焊接好。
其實最大功臣是助焊劑與焊接工作台。
對了對了，記得插頭用久黑掉一定要拿棉花棒加點酒精或溶劑清潔喔







老實說我還比較擔心電變燒掉，天要你炸還是會炸的
影片的萬年鐘擺算是公認的大電流飛法，很挑戰焊接處與機子的極限，有影片有證據



13.5度 約2240rpm(90%)
機子: ALZRC N-FURY T7
槳:新款ALZRC 700mm/ALZRC 115mm
陀螺儀:Vbar
伺服機:GDW BLS 995 /992
馬達:850MX 490KV(114x1000rpm、12T、齒比9.16)
電變:ALIGN 130A(Heil Stogov、P=3、I=5、Timing=15)
電池:VINNER 12S 5200mah 80C
重量:5.8KG 不含電池:3950G 空機:2850G
---------------------------------------------
獻醜時間
