ALZRC Devil 505 組裝part3

今天繼續..............

依然是依照說明書的步驟

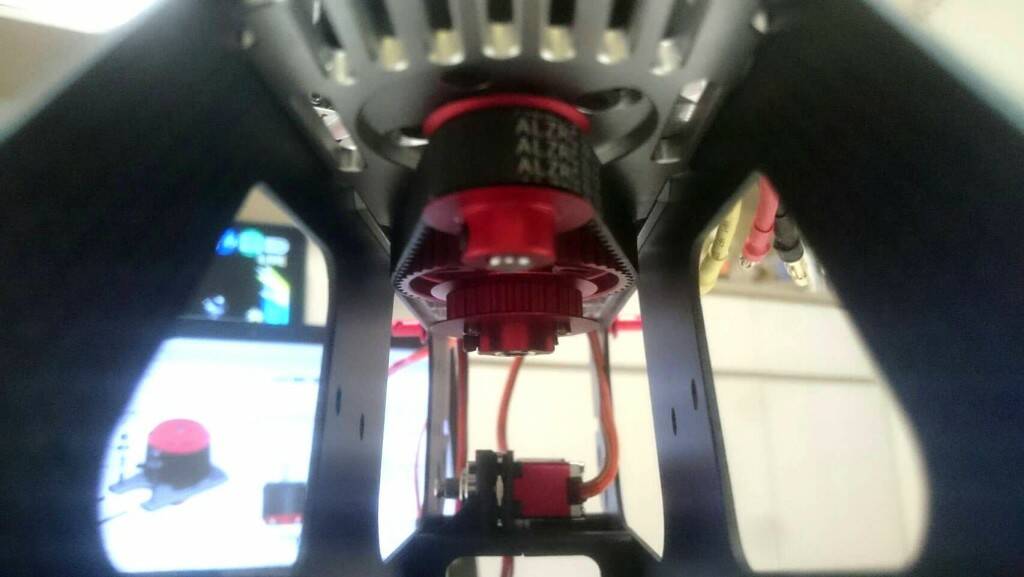

再來是馬達

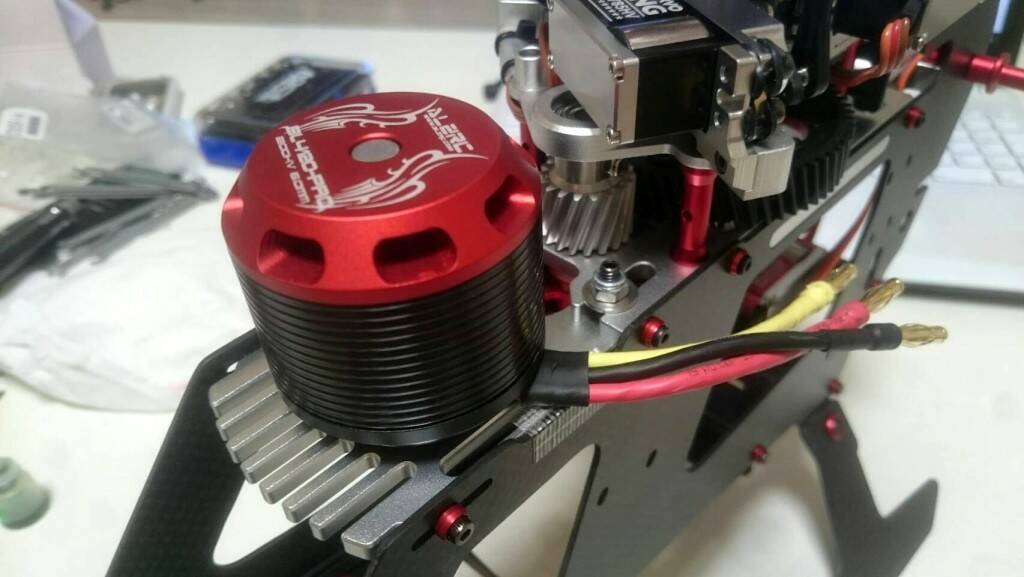

原廠附的馬達為4120 1200kv

外型跟天蠍的樣式很雷同
以紅黑為主色

因為是走皮帶的傳動
不需要調整間隙
因此馬達直接鎖上

馬達座需先插入兩根彈簧
目的是幫你將馬達座頂出至皮帶鬆緊適當的位置

裝上馬達座
感覺他雖然有頂出
但是感覺皮帶不夠緊
我有再拉緊才鎖緊固定馬達座的螺絲


這地方可以看皮帶的緊度是否OK
基本上至少皮帶要是直線的

再來是尾旋翼頭

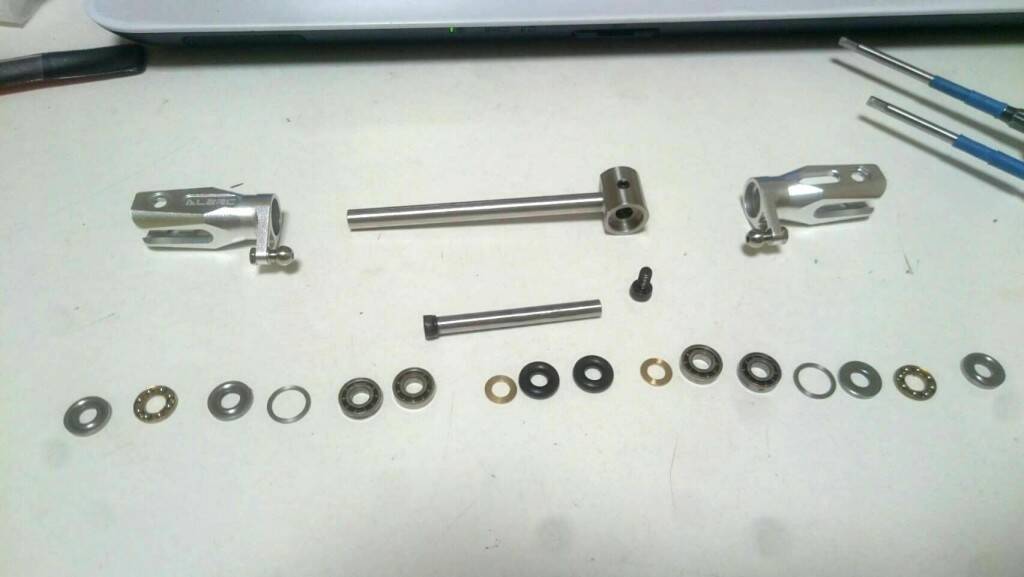

依照慣例全數拆開上油重組

我螃蟹爪我有將銅滑套拆下
因為有遇到過某大廠出廠這部分飛到鬆脫
發現這部分原廠就有上膠了挺不錯
自行再上膠鎖上
緊度要剛好沒虛位又不卡澀

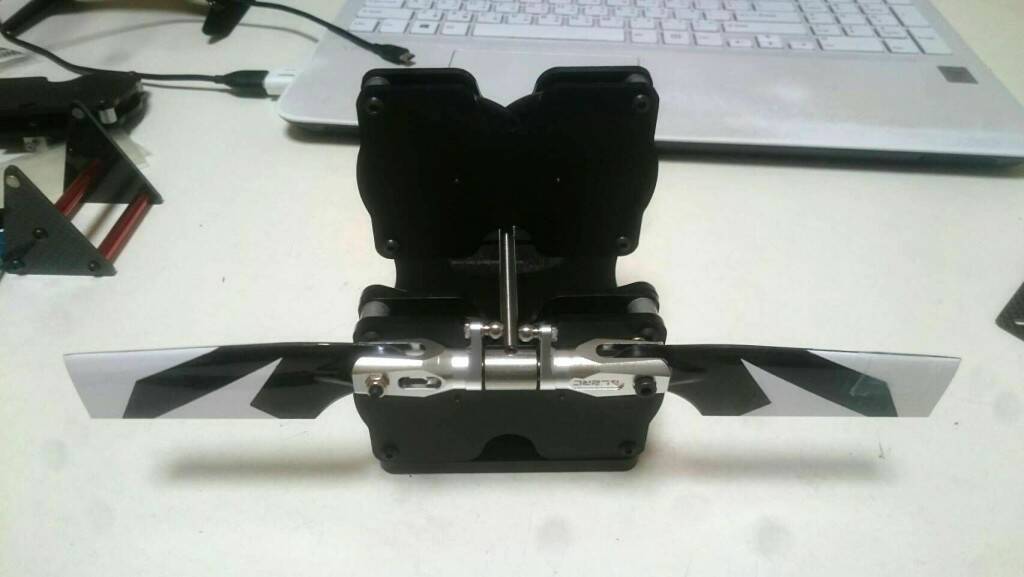

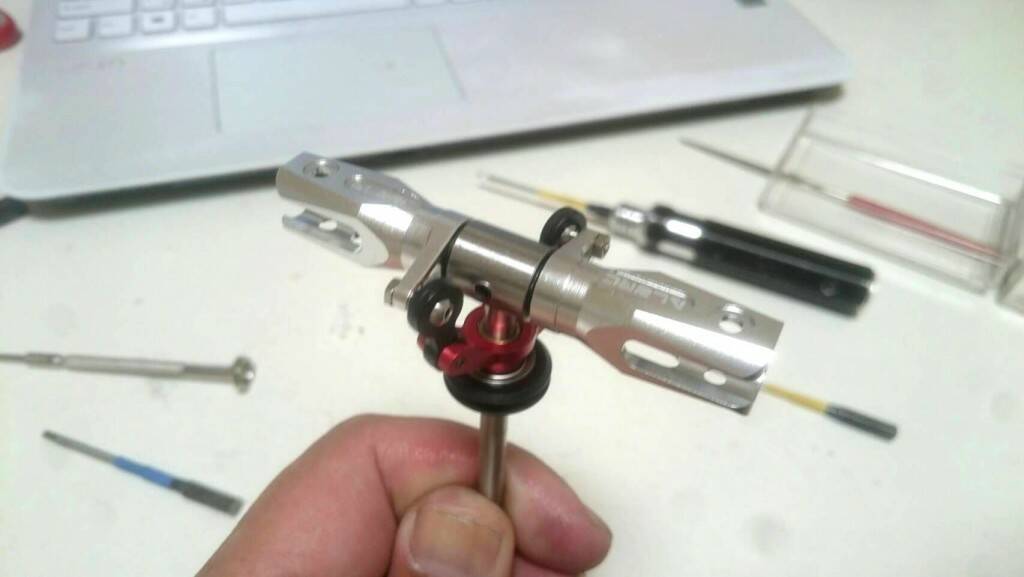

將螃蟹爪與尾軸組合

原廠設計就是用短短的球投
因此螃蟹爪位置不會再90度的地方
會偏一邊

原廠附80mm的尾槳
先做平衡
這質量有點.............

用膠帶貼配重讓他平衡

最後上尾旋翼夾整組看是否平衡

組合尾總成
他是由兩個法蘭軸承夾住皮帶輪
如果尾軸會移動則用附的墊片做調整
這部分我是沒有墊就剛剛好

組合完成

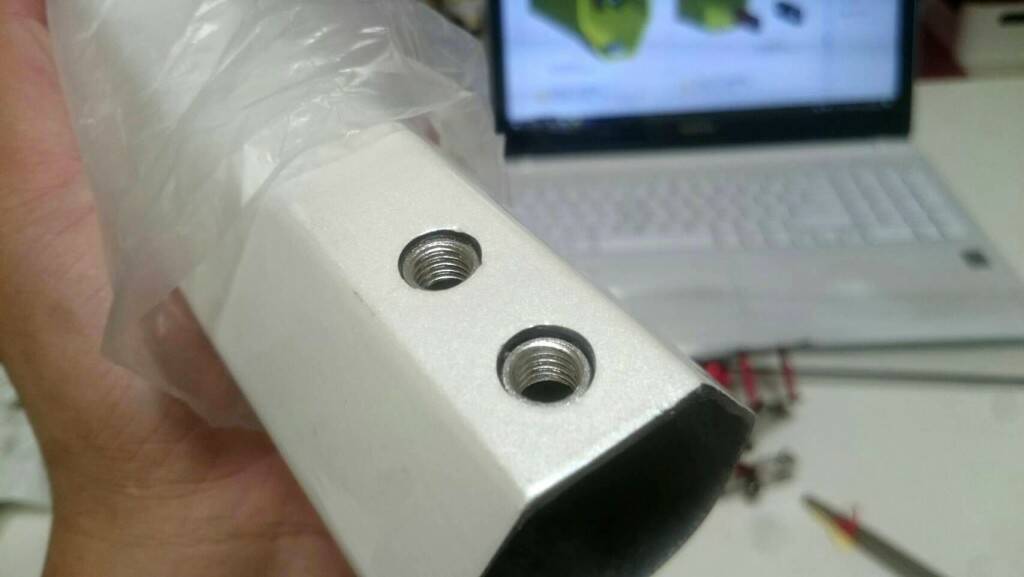

尾管貼上金屬螺牙座

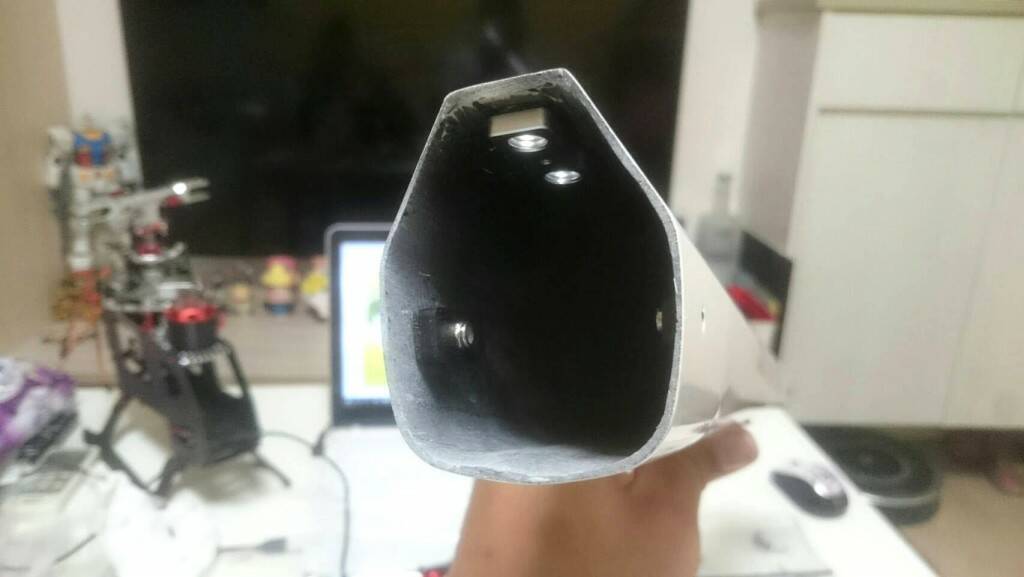

兩邊側面也都貼上

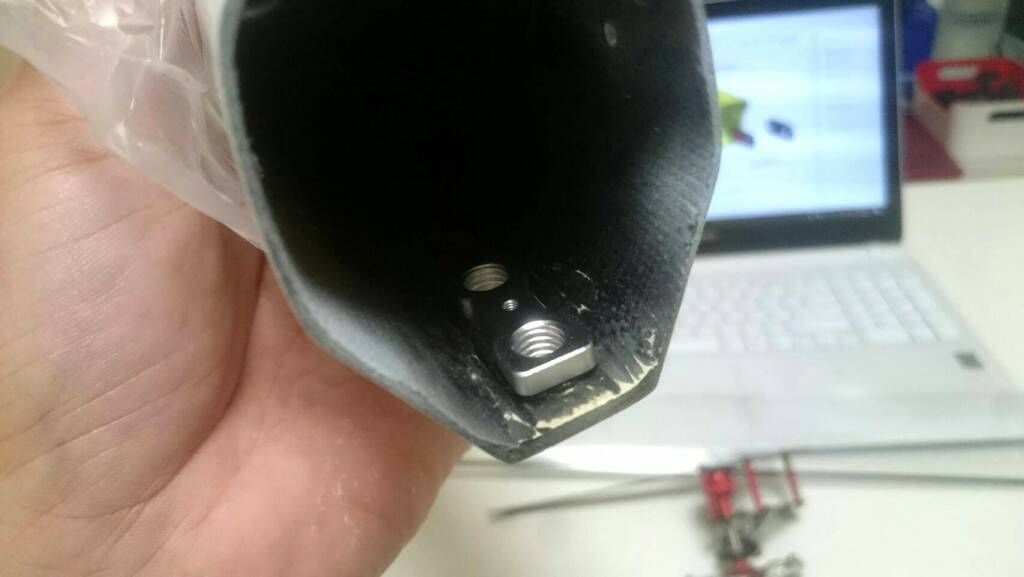

再來組裝上尾拉桿固定座
這塑膠件有點難組裝
因為要將塑料口撐開再塞入
不太好弄
我掉了大約十幾次才成功

再來依照說明書長度組裝尾拉桿
記得內部螺牙要點上快乾防止鬆脫

尾總成用四根螺絲固定上尾管
因為還要調整皮帶鬆緊
所以這時候先不鎖緊

先調整好皮帶全轉方向
在插入尾管
鎖上兩根粗壯的塑膠螺絲

再鎖上固定片避免塑膠螺絲鬆脫
尾管側面也有兩根螺絲別忘了鎖上

最後尾總成向後拉
拉緊皮帶再鎖上四根固定螺絲

這裡檢查一下皮到緊度
與是否干涉到其他部件
(太暗照片不是很清楚)

今天就先到這裡了

組上尾管總忍不住想當棒球棍
搞笑一下
