2動的遙控器,擴增第三動作比例式

[複製鏈接]
發表於 2017年6月17日 05:08 PM | 顯示全部樓層 |閱讀模式
低價的三動作遙控器,第3動都只有ON/OFF的功能。

簡單的改進,把便宜的2ch變成3ch.


晚一點再上影片


 樓主| 發表於 2017年6月17日 05:54 PM 來自手機 | 顯示全部樓層
 樓主| 發表於 2017年6月17日 06:04 PM | 顯示全部樓層

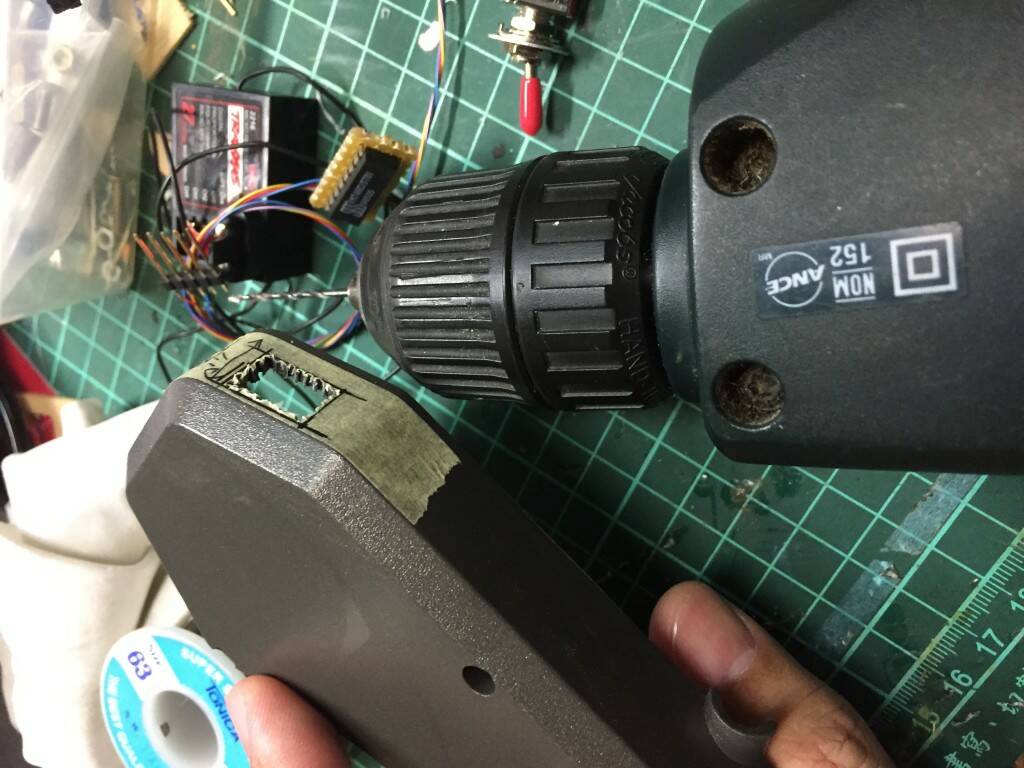

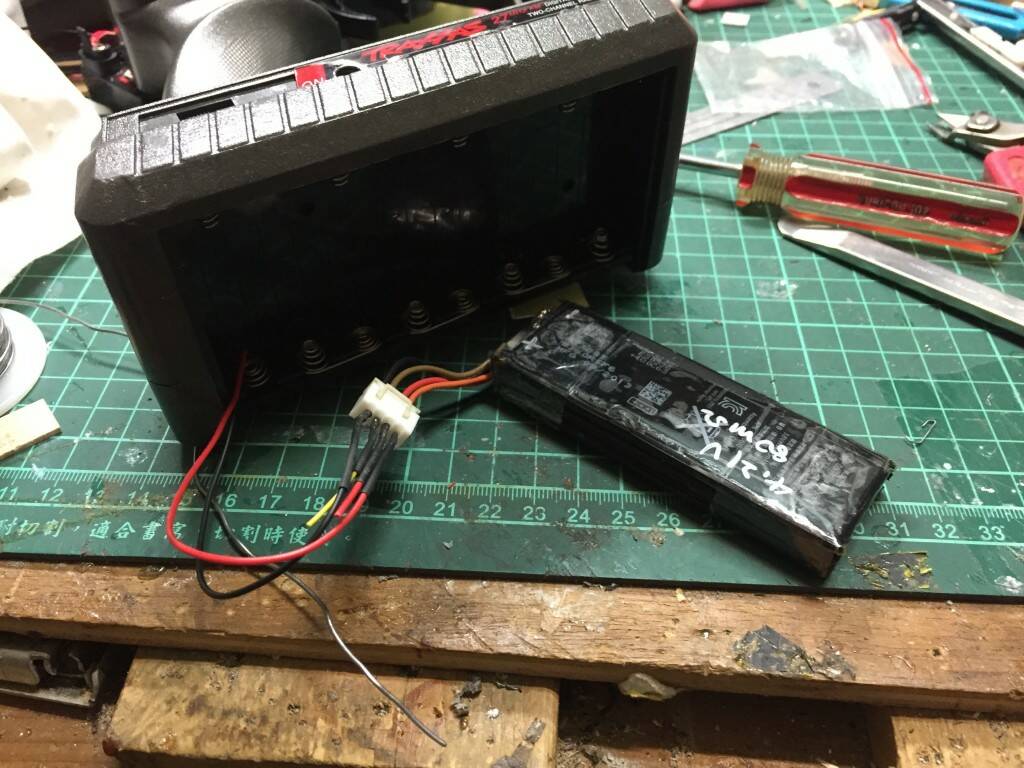

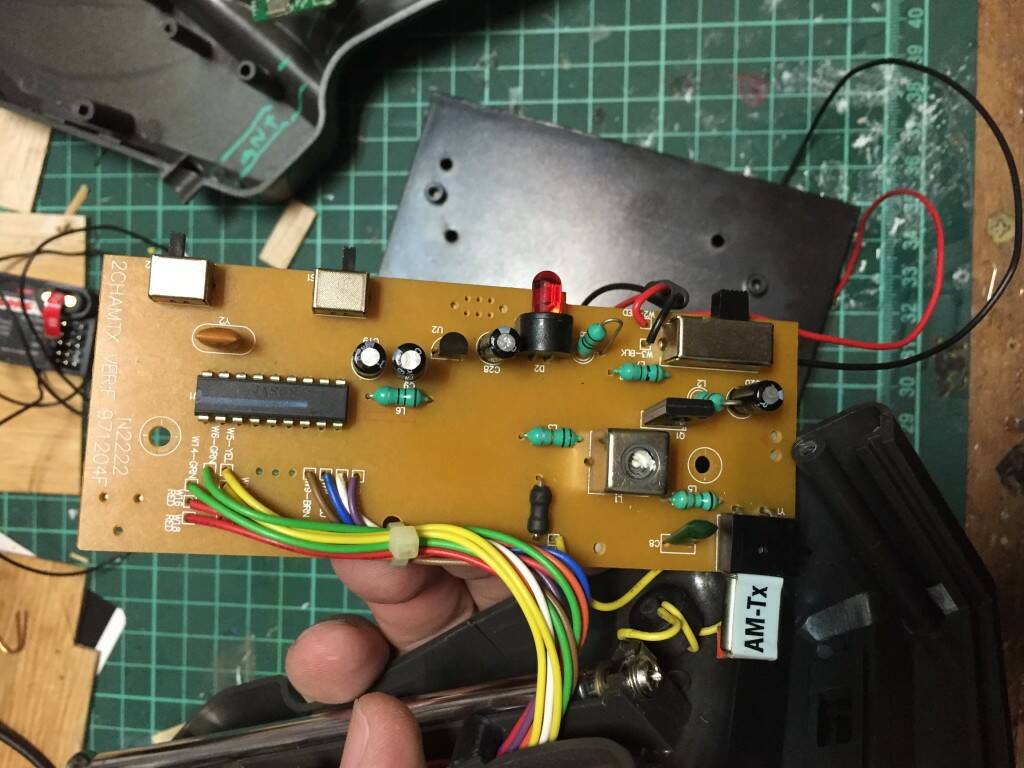

簡單記錄一下改進的過程,細節有想知道的再問吧。


點評

給星星: 5.0
給星星: 5
這樣才是真ˋ正玩遙控 讚  發表於 2017年6月22日 08:59 PM
給星星: 5
這樣才是真ˋ正玩遙控 讚  發表於 2017年6月22日 08:59 PM
發表於 2017年6月17日 10:01 PM | 顯示全部樓層
本帖最後由 0919162173 於 2017年6月17日 10:04 PM 編輯

這個好像還是跟原本開關一樣意思,只是你改成撥桿開關而已
補,重看一次,發現有中立點,確實不是原來開關功能而已。

點評

而且三個位置都可以獨立設定角度喔.  詳情 回復 發表於 2017年6月18日 12:11 AM
 樓主| 發表於 2017年6月18日 12:11 AM | 顯示全部樓層
0919162173 發表於 2017年6月17日 10:01 PM
這個好像還是跟原本開關一樣意思,只是你改成撥桿開關而已
補,重看一次,發現有中立點,確實不是原來開關 ...

而且三個位置都可以獨立設定角度喔.
 樓主| 發表於 2017年6月18日 07:39 PM | 顯示全部樓層
裝在田宮F-350上,取代原本的四動作遙控器。

https://www.youtube.com/watch?v=Inln4c3sbm0
發表於 2017年6月19日 08:50 AM | 顯示全部樓層
頭像被屏蔽
發表於 2017年6月23日 09:09 AM | 顯示全部樓層
提示: 作者被禁止或刪除 內容自動屏蔽
發表於 2017年6月24日 09:16 AM | 顯示全部樓層
幾霸婚 太神奇了 請問這要寫晶片嗎 發射端的編碼器綠色電路板是什麼電路板 這我超有興趣 想升級偶的老ko控

點評

原理不難,發射端:就是在第二動的PPM編碼後面插入第三動的PPM碼。 接收端:因爲手邊只有2動的接收機,所以要找出接收後未解碼的原始PPM串列資料,再接到外部自己作的解碼器,就能解出第三動的信號。 發射端的綠色  詳情 回復 發表於 2017年6月24日 06:46 PM
 樓主| 發表於 2017年6月24日 06:46 PM | 顯示全部樓層
本帖最後由 jeepxj 於 2017年6月26日 10:37 AM 編輯
epg800 發表於 2017年6月24日 09:16 AM
幾霸婚 太神奇了 請問這要寫晶片嗎 發射端的編碼器綠色電路板是什麼電路板 這我超有興趣 想升級偶的老ko控 ...

原理不難,發射端:就是在第二動的PPM編碼後面插入第三動的PPM碼。

接收端:因爲手邊只有2動的接收機,所以要找出接收後未解碼的原始PPM串列資料,再接到外部自己作的解碼器,就能解出第三動的信號。

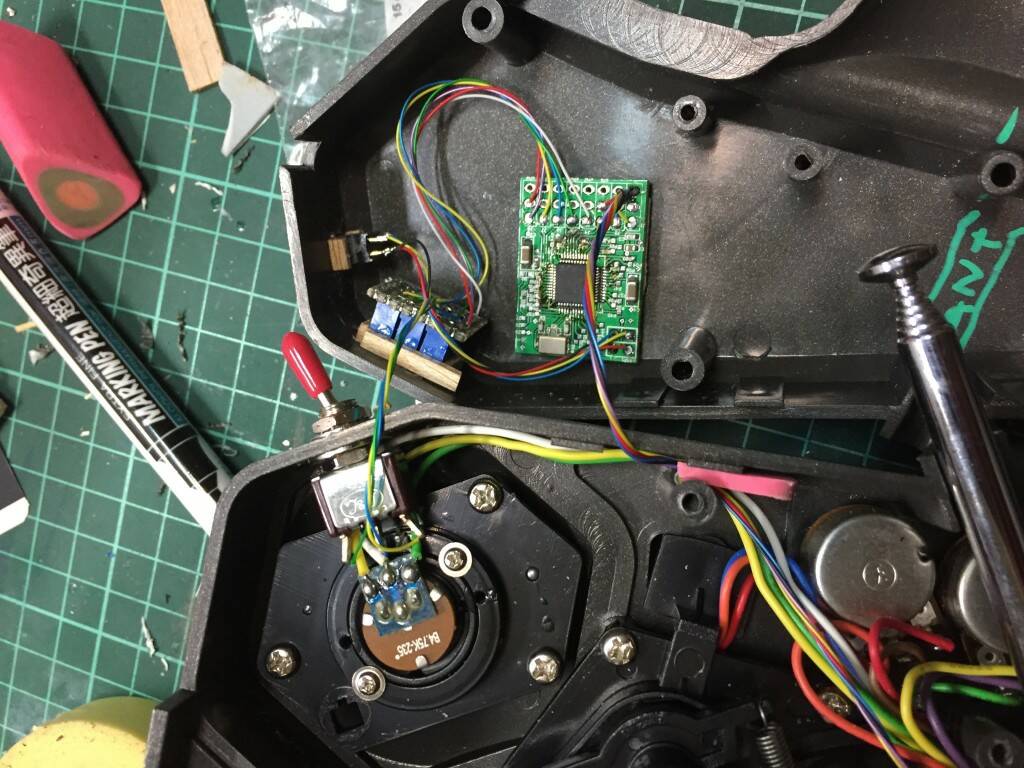

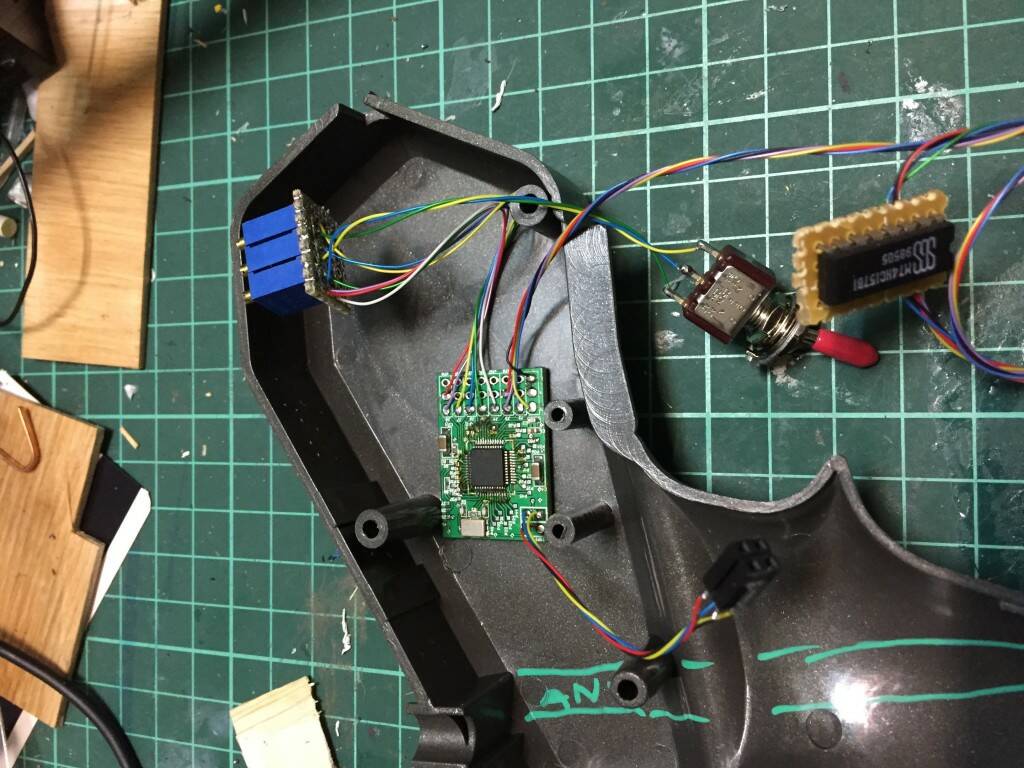

發射端的綠色小板子是CPU板,當然也是自己做的,程式也是自己寫的。
接收端的延伸解碼器,分成 準位轉換 與 解碼器 兩個部分,因爲接收電路原始出來的ppm信號準位是3.3V,解碼器要5V。

補方塊圖給大家看。

發射端 方塊圖

發射端 方塊圖




發表於 2017年6月25日 09:24 AM | 顯示全部樓層
感謝您的解說
發設端編碼是從一個ch 擴展出兩個ch
接收端解碼也是從一個ch 分給兩個ch
所以就算有三動的接收 也是要從第二動解出第三動了 是不是這樣?

點評

不是,如果有3動的接收就可以直接用。  詳情 回復 發表於 2017年6月25日 03:59 PM
 樓主| 發表於 2017年6月25日 03:59 PM | 顯示全部樓層
epg800 發表於 2017年6月25日 09:24 AM
感謝您的解說
發設端編碼是從一個ch 擴展出兩個ch
接收端解碼也是從一個ch 分給兩個ch

不是,如果有3動的接收就可以直接用。
