[空] 3D劣印700阿帕契

[複製鏈接]
發表於 2017年5月9日 05:12 PM | 顯示全部樓層 |閱讀模式
本帖最後由 jonjon 於 2021年4月13日 07:24 PM 編輯

搞了好久還在搞平時已經夠忙了
自虐地搞了這個更忙
700級果然花時間
3D列印機殼強度不足還是得上玻纖

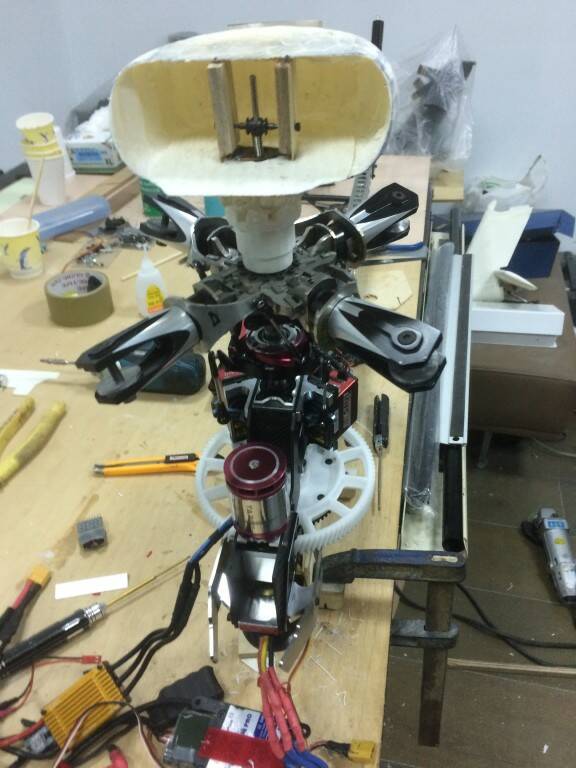

旋翼頭/尾旋翼/尾傳動/機架-——————————————

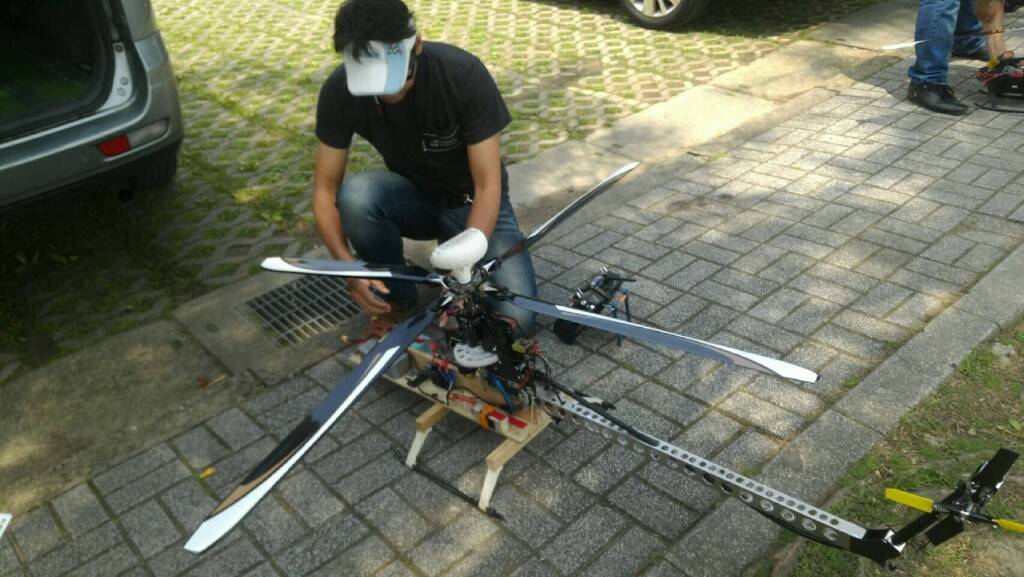

-----------------2020/6月-感謝西盛飛友小胡拍攝上傳

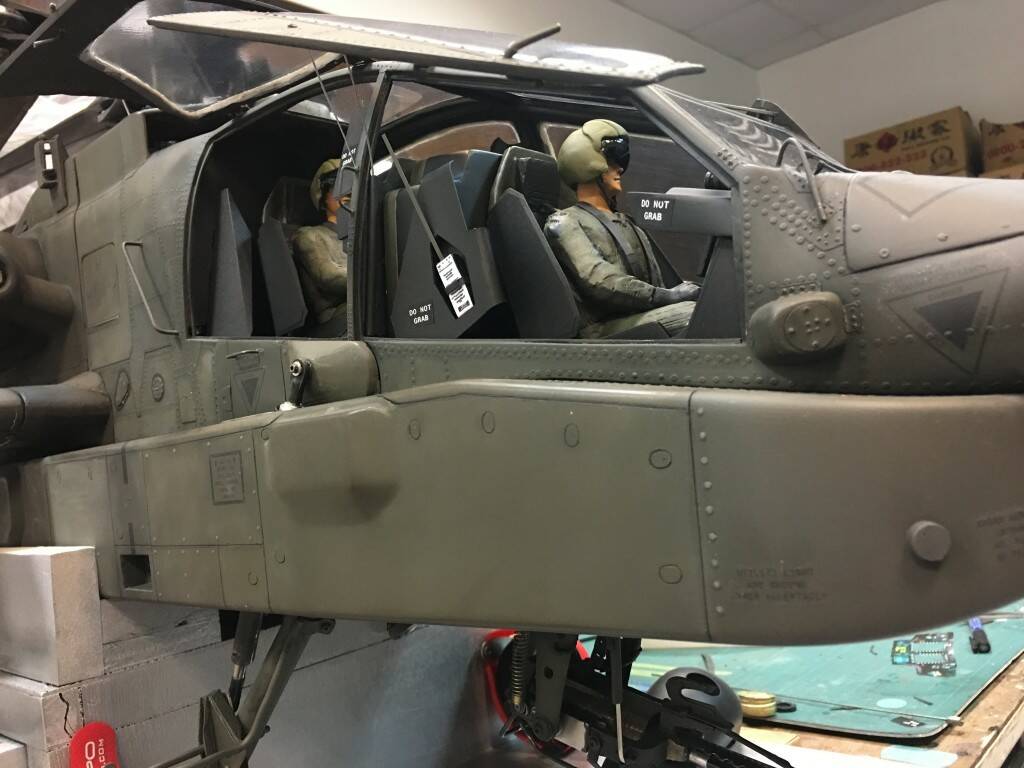

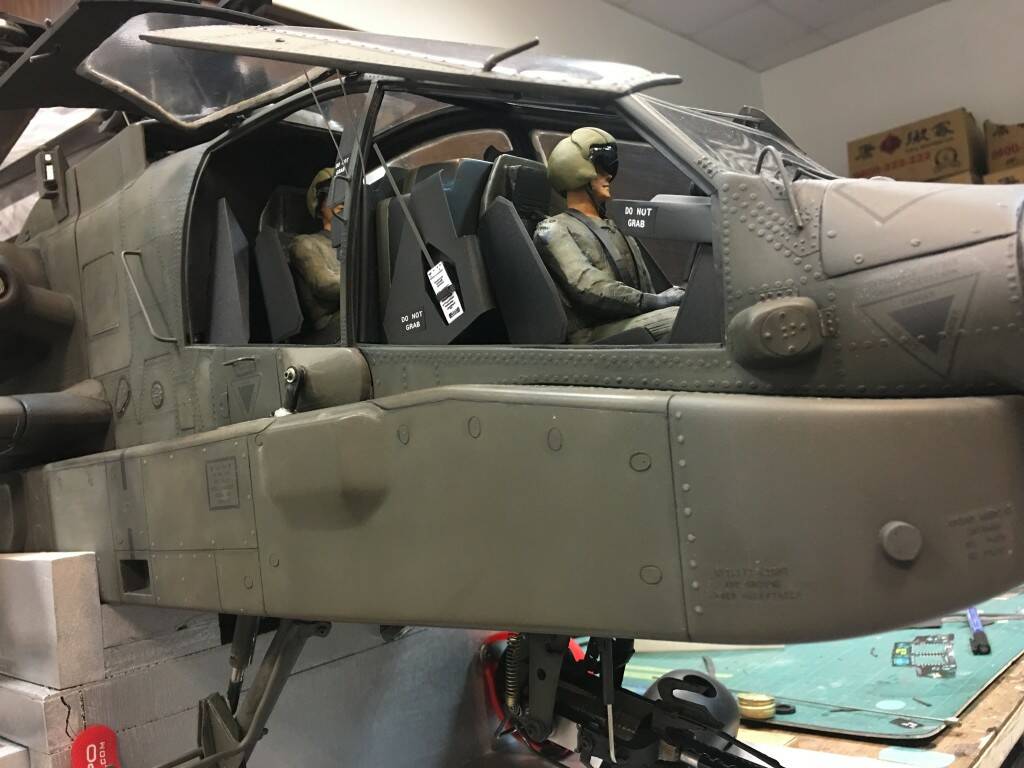

-------------2019/06/30-駕駛艙製作......
IMG_1234.JPG IMG_1376.JPG IMG_1379.JPG IMG_1371.JPG IMG_1388.JPG

-------------2019/05/30-陀螺儀調校完成-操控雖然很頓-但是穩定許多......

-------------2019/05/10-福德飛場試飛-陀螺儀還須調整......
-------------2019/03/12-日子過得真快-只有進度是緩慢的......尾部傳動最後還是放使用軟軸..改成土炮軸傳..軸傳輸出比較直接且耐用..但是還是必須進行飛行驗證
IMG_9246.JPG IMG_9849.JPG IMG_9888.JPG
-------------2018/12/05-首次自製水貼
IMG_8167.JPG IMG_8166.JPG

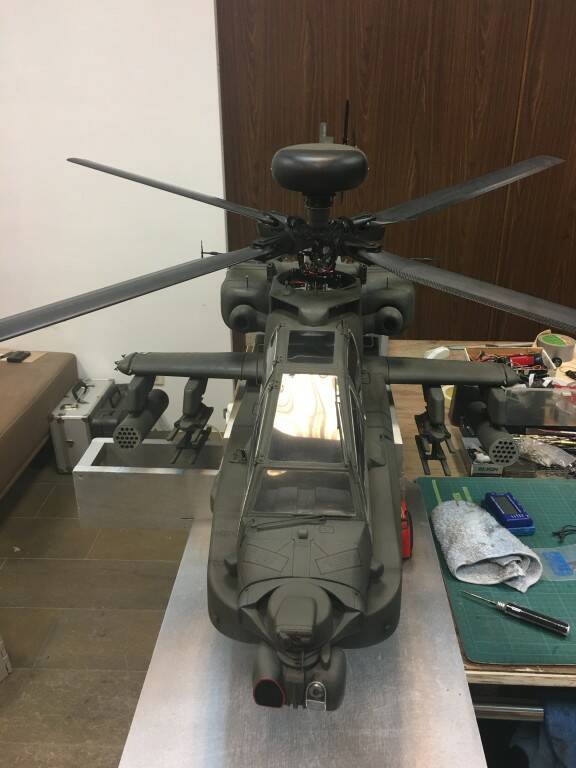

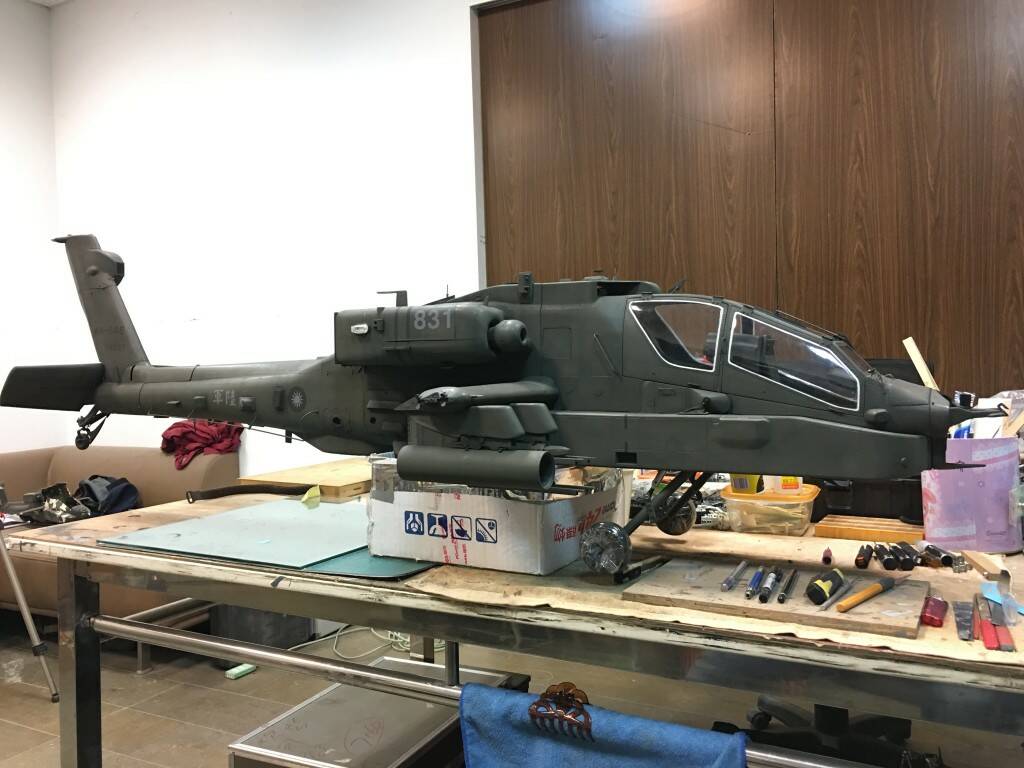

-------------2018/10/15 塗裝大致完成-還有許多收尾工作
IMG_7512.JPG IMG_7521.JPG IMG_7526.JPG IMG_7503.JPG IMG_7513.JPG
------------------------2018/10/12 上底色-煙燻迷彩--上面漆時會蓋掉
IMG_7371.JPG IMG_7369.JPG IMG_7375.JPG IMG_7376.JPG

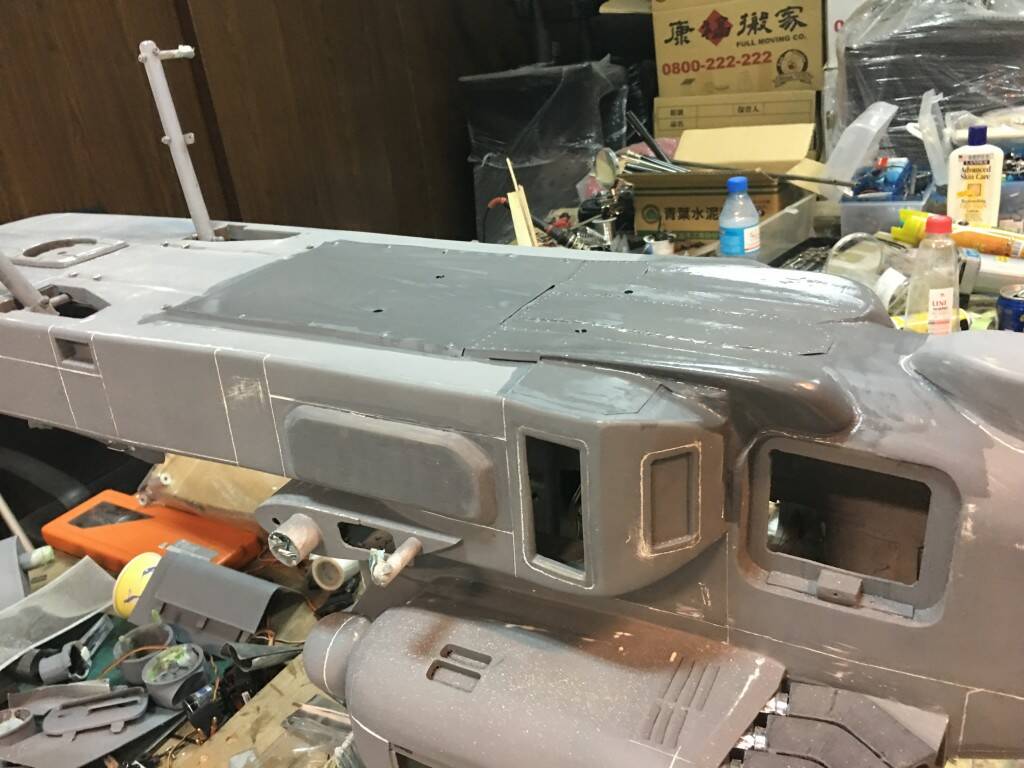

------------------------2018/10/11 噴漆前準備-編號831
IMG_7356.JPG IMG_7354.JPG IMG_7357.JPG

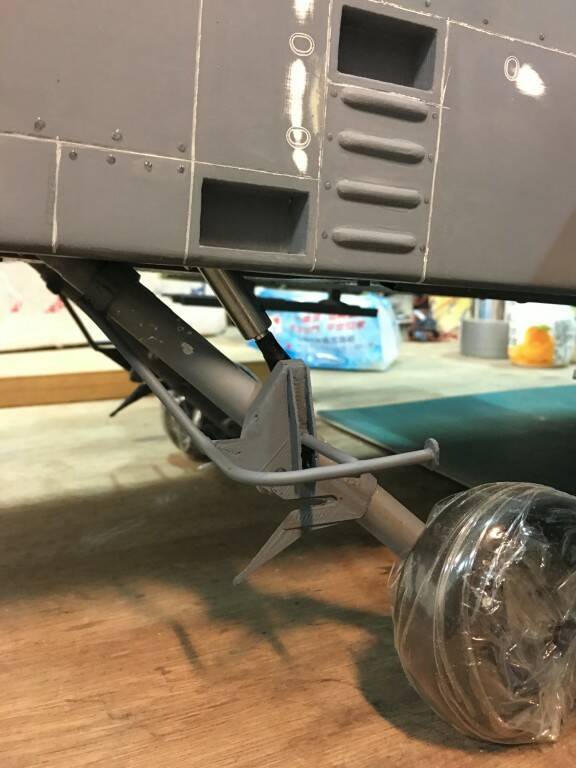

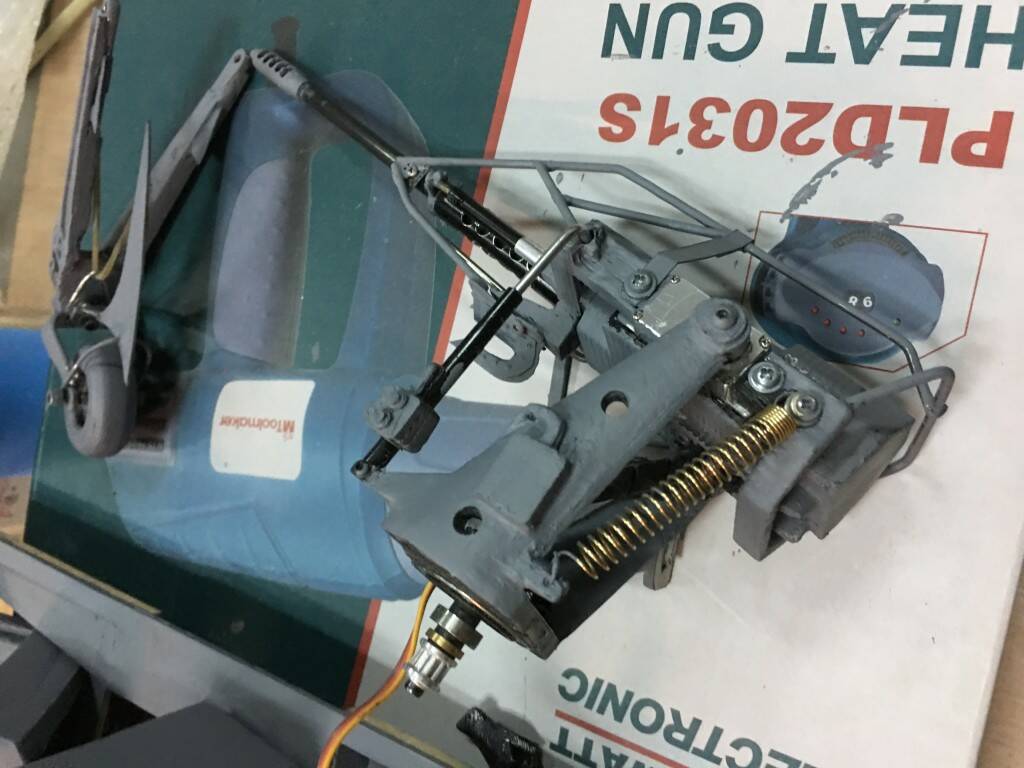

------------------------2018/10/09 起落輪架細節製作
IMG_7348.JPG IMG_7349.JPG
------------------------2018/10/08 終於脫離鉚釘地獄了-接著起落輪架細節製作
IMG_7331.JPG IMG_7329.JPG IMG_7325.JPG

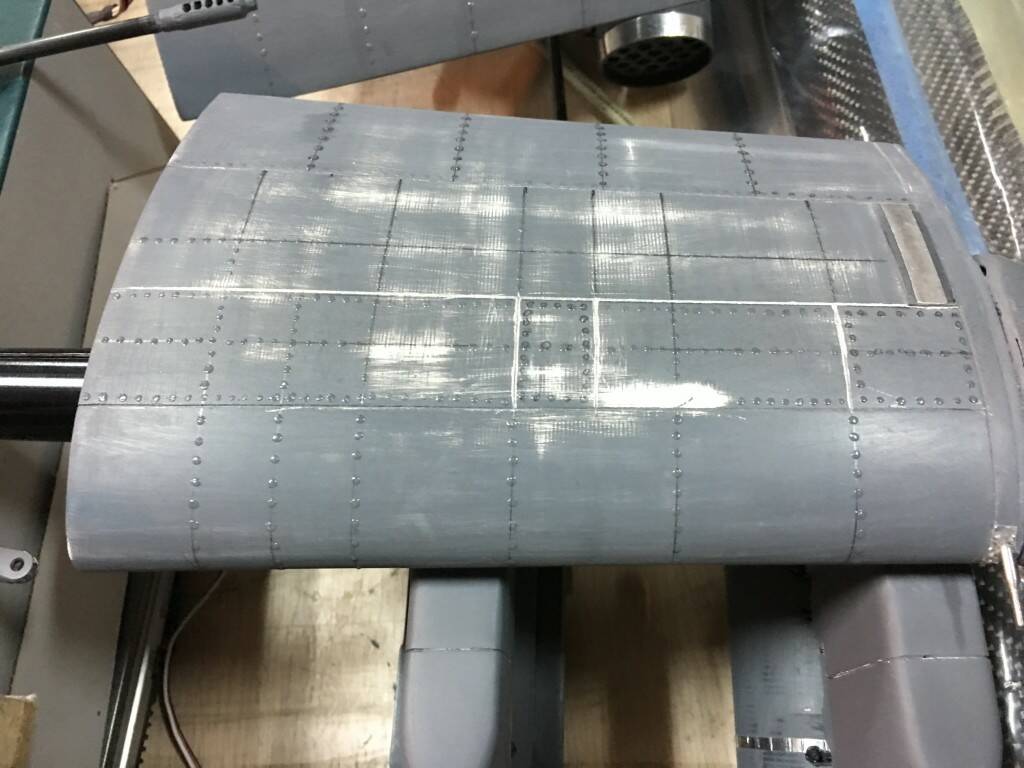

------------------------2018/09/27 鉚釘地獄....................
IMG_7154.JPG IMG_7143.JPG IMG_7150.JPG IMG_7145.JPG

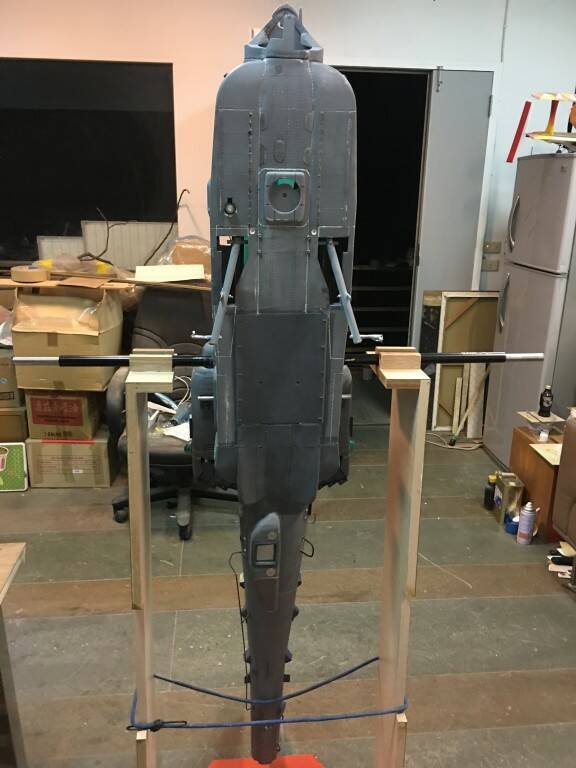

------------------------2018/09/17 立起來比較好作業--身高176
IMG_7044.JPG IMG_7046.JPG IMG_7045.JPG

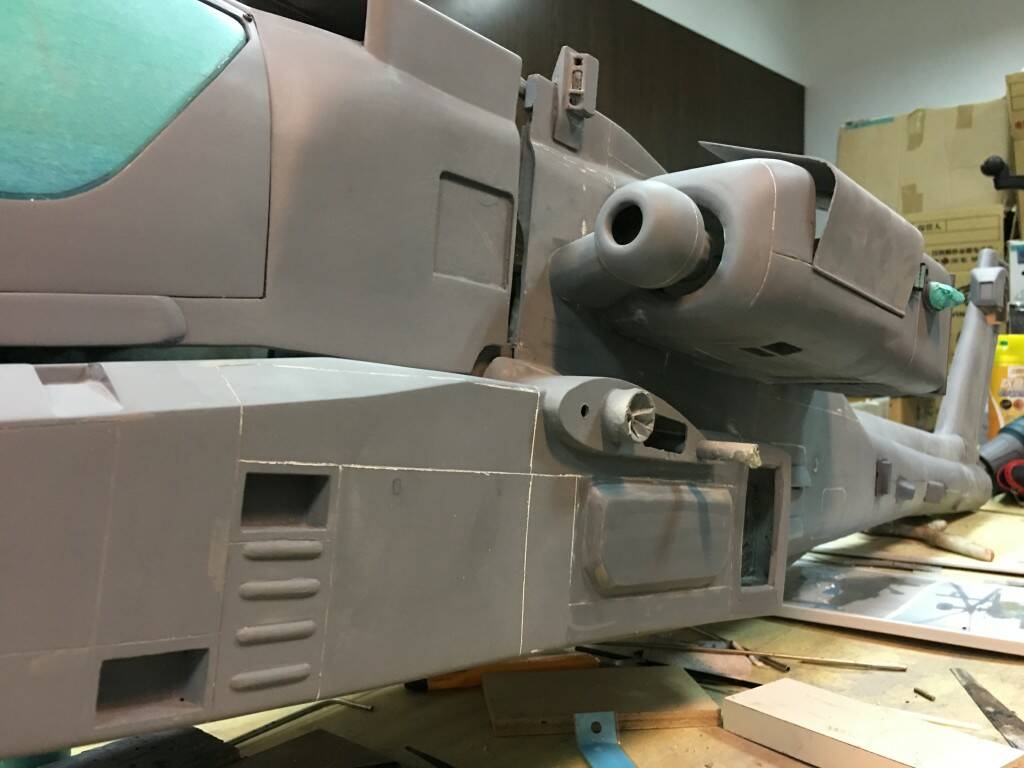

------------------------2018/09/11 鉚釘地獄
IMG_7021.JPG IMG_7019.JPG IMG_7018.JPG

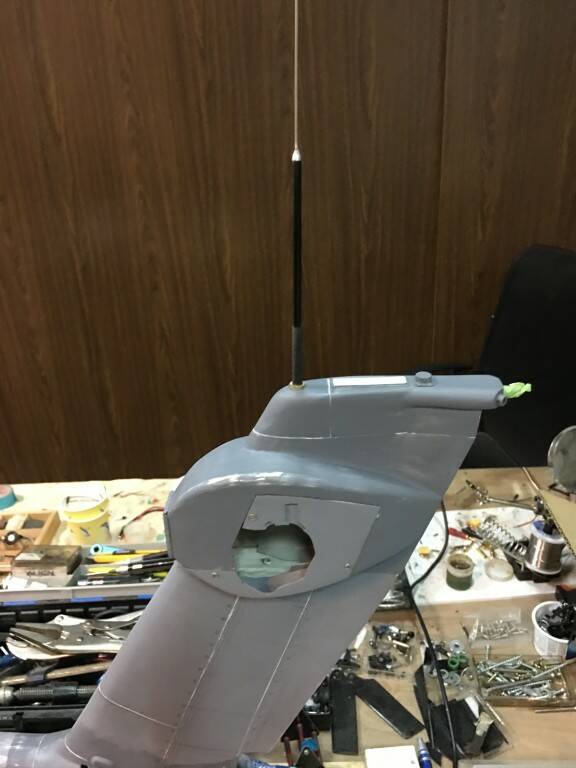

------------------------2018/09/09 新增鉚釘及尾垂直天線
IMG_6551.JPG IMG_7015.JPG IMG_7016.JPG

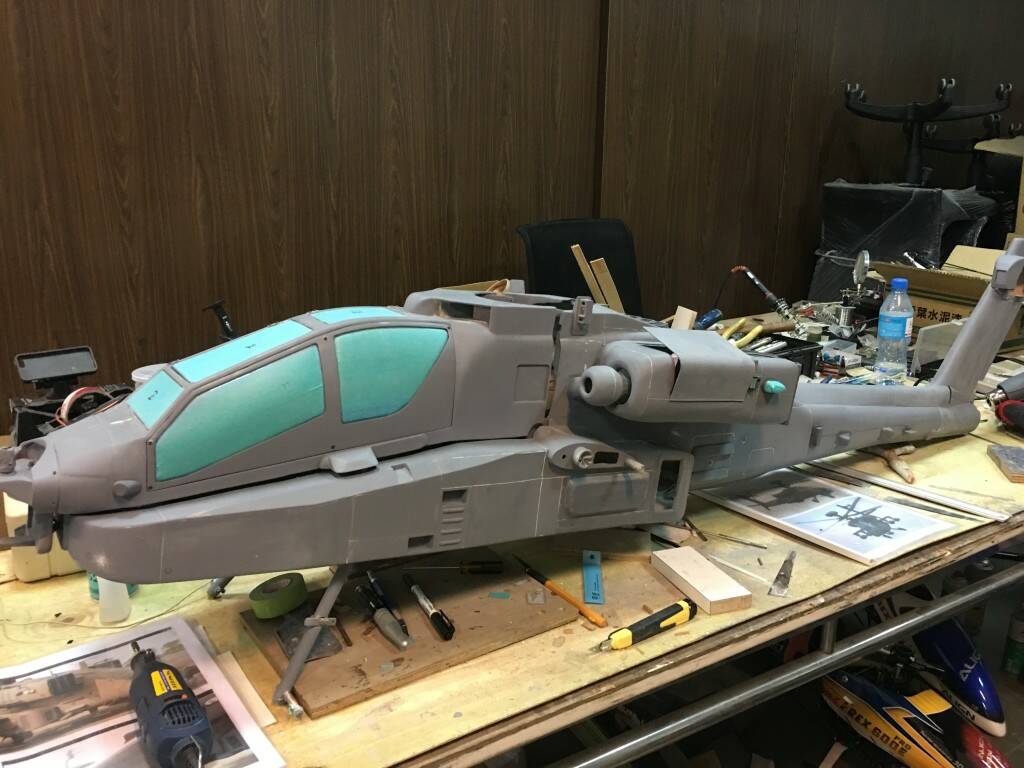

———————-2018/09/01差不多要開始點卯釘
IMG_6541.JPG IMG_6540.JPG IMG_6542.JPG
--———----------2018/08/28可動式武器發射架測試

--———----------2018/08/20小零件製作
C9E7D5AC-7549-4C32-A802-CF2B90E42284.jpeg ED231600-EEE7-43AE-9EAA-30A39F3B3975.jpeg 281B6BFA-E507-4E7D-8C31-13CF75288C69.jpeg

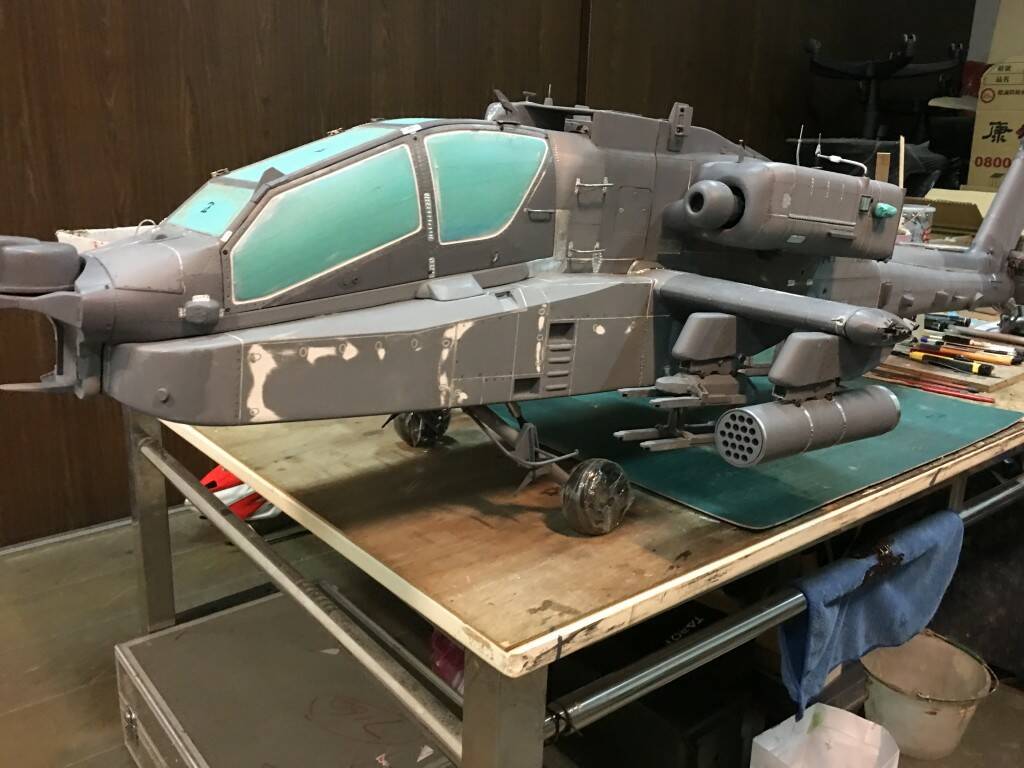

------------------------2018/08/12新增派龍掛架
IMG_6369.JPG E93B15A0-8E95-4A02-808A-07F14179242C.jpeg IMG_6366.JPG

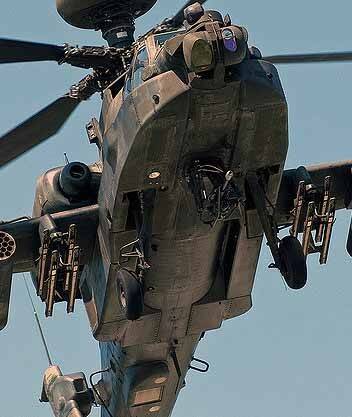

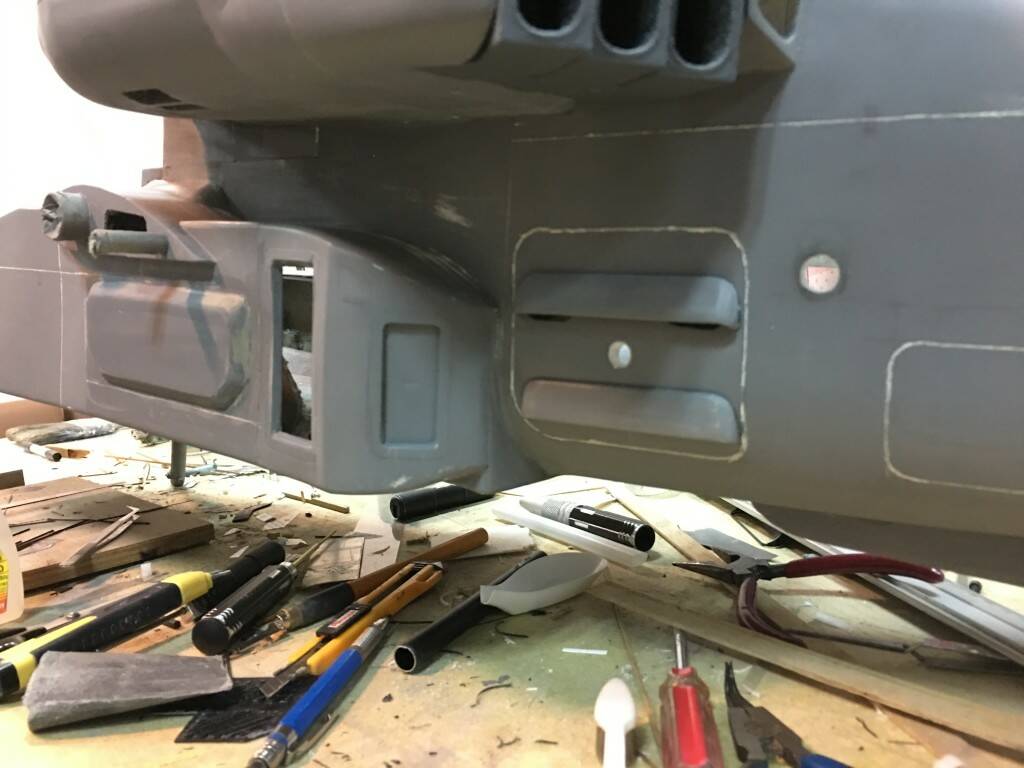

-----------------------2018/07/26新款阿帕契機腹不太一樣 機腹原本的凹陷空間全部填平了 可能是發動機升級 增加的酬載可以攜帶更多的設備及油料 新款的AH64-E機腹連接機尾的部分有向外增加一些空間 將上一代的機身擴充到極致.
3896554590_a031162db5_z.jpg AH64-D
0105.jpg ah64-E
IMG_6011.JPG IMG_6013.JPG IMG_6014.JPG

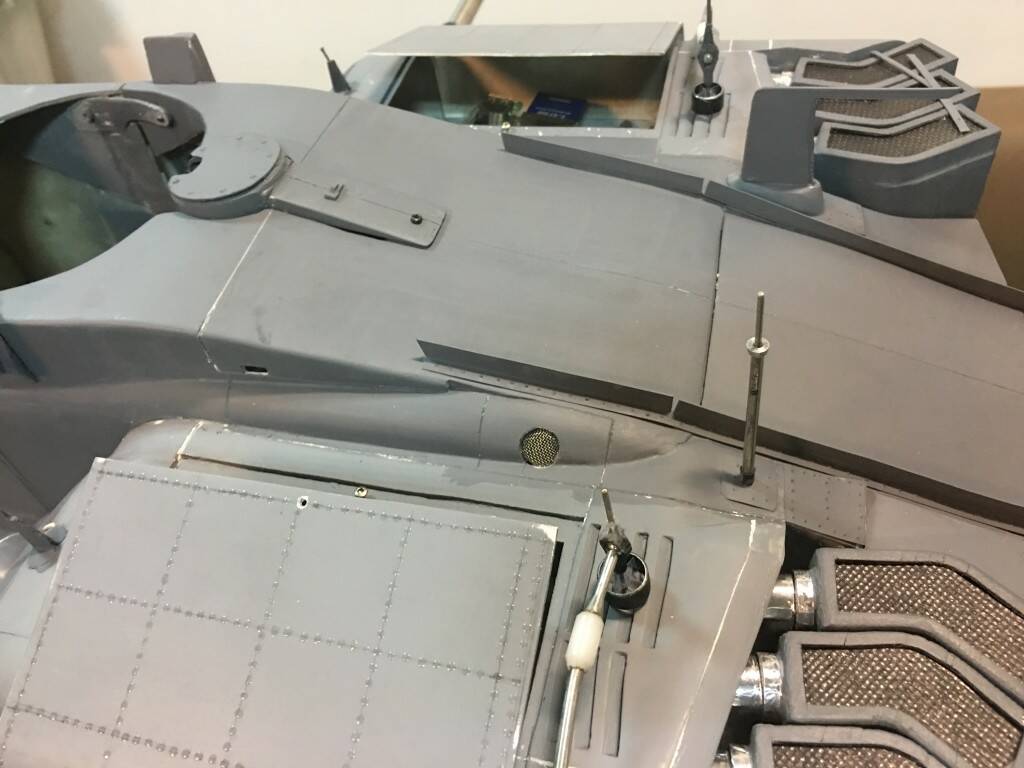

-----------------------2018/06/30加點小配件-
IMG_5637.JPG IMG_5635.JPG IMG_5636.JPG IMG_5638.JPG
-----------------------2018/06/18加點小配件-全向空速感測器(用有虛位的球頭及球頭扣來製作效果不錯)
---------------------------------------2018/06/10加點小配件
0A018C9C-9387-4208-93A1-14E7C0843EDB.jpeg 86E430A6-84F0-451C-A0E3-C0A5986CC21A.jpeg 3EF39258-D78F-43E4-9EAB-BF91F20D3531.jpeg 62FD4521-C22F-40BA-AD9B-C4D2FEF98EFF.jpeg FE4B5EA3-D704-4772-A351-C725FA26D23F.jpeg 64FF4F59-D928-46EC-AA76-A3ACA173AD45.jpeg

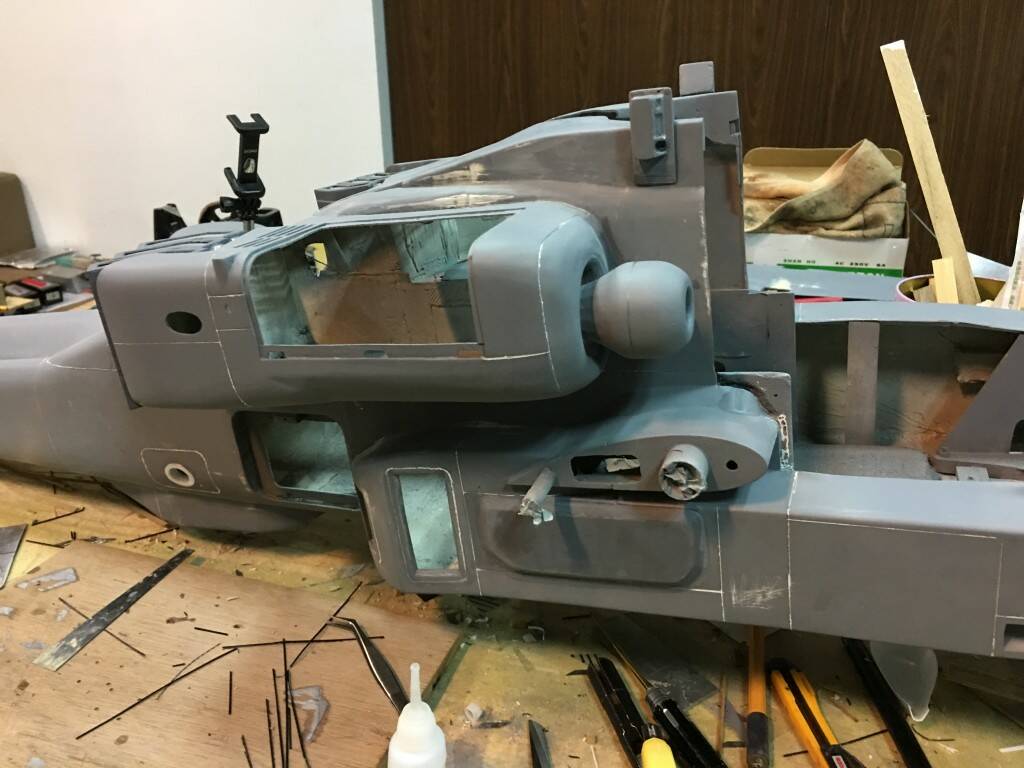

——————————————2018/05/28緩慢的增加細節 5AF922B2-D349-4290-9808-73A535576B7A.jpeg 18D1DC8D-28A8-4551-86FF-CA3C0E47E564.jpeg 622B40AB-B511-4CD0-8C53-AC628FD3C456.jpeg E905DF5B-A765-43DA-BDBB-952FC152B2AD.jpeg ACC58A9F-DDF4-424A-BEBA-89E53FFCD785.jpeg 7FC6665E-EFD6-47C5-82D5-B7EAAF44BEF2.jpeg

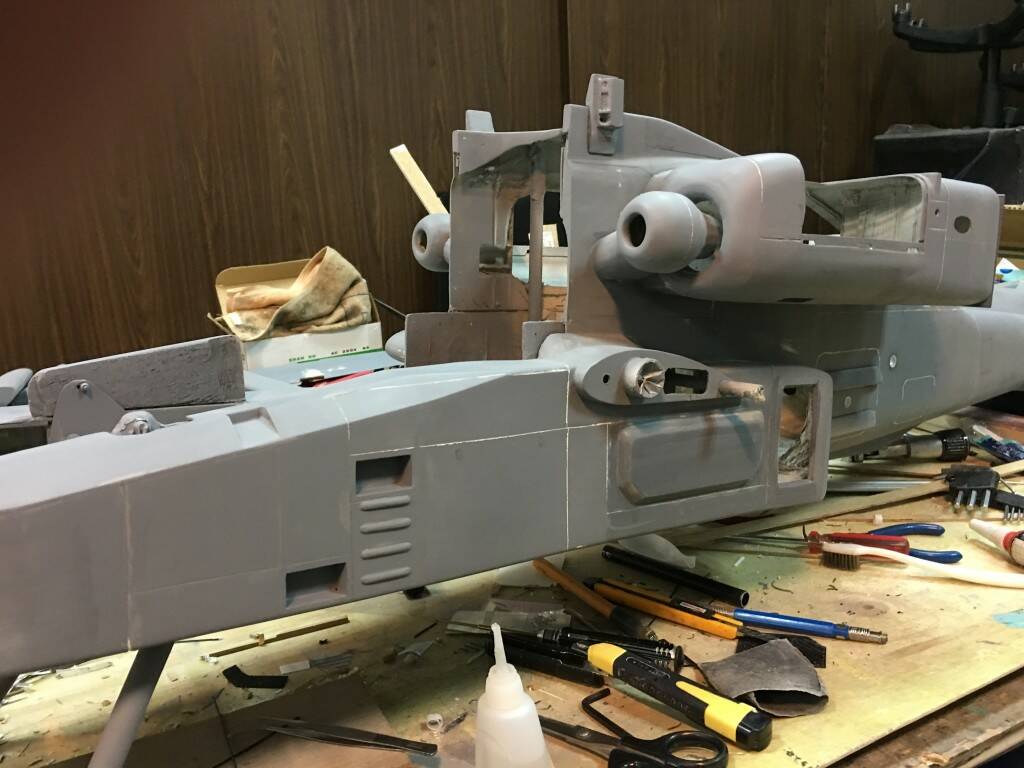

——————————————2018/04/15第二度底漆完成
7DC4CF06-FE1D-41BF-8B7C-3178D58393B7.jpeg 6BC47708-2DE7-4185-9D1D-21EAA6CC6D80.jpeg 8050395B-E45D-4CF5-8B07-DCF2F48B6E04.jpeg D599F8A1-A8A4-416A-B271-C3A51ED68865.jpeg 36948147-CC23-4379-A3CC-820240B6700B.jpeg

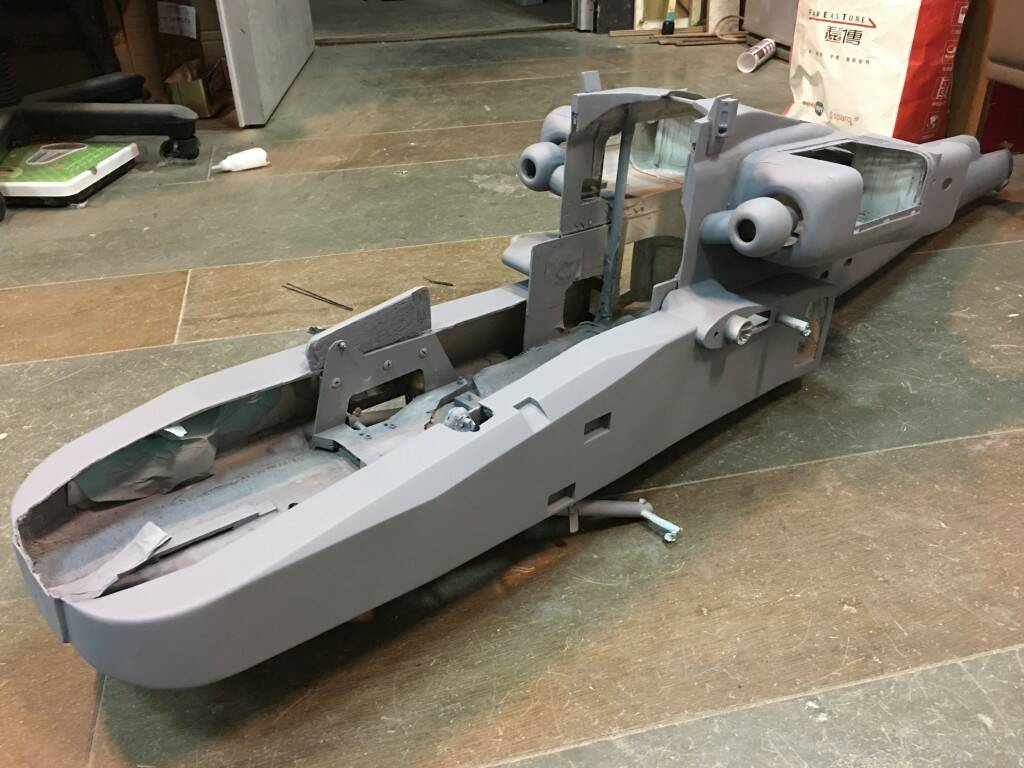

------------------------------------------  2018/04/08 脫光光噴底漆
IMG_3269.JPG IMG_3267.JPG

------------------------------------------  2018/04/06 抓完震動西盛飛場試飛-首次戴頭罩試飛

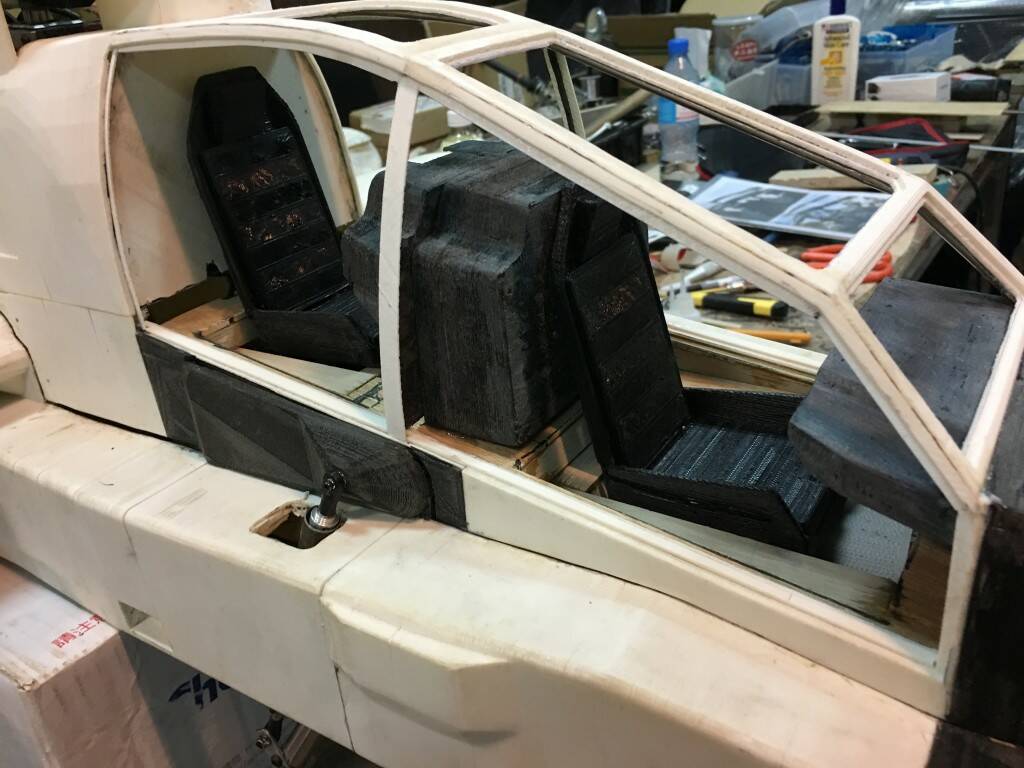

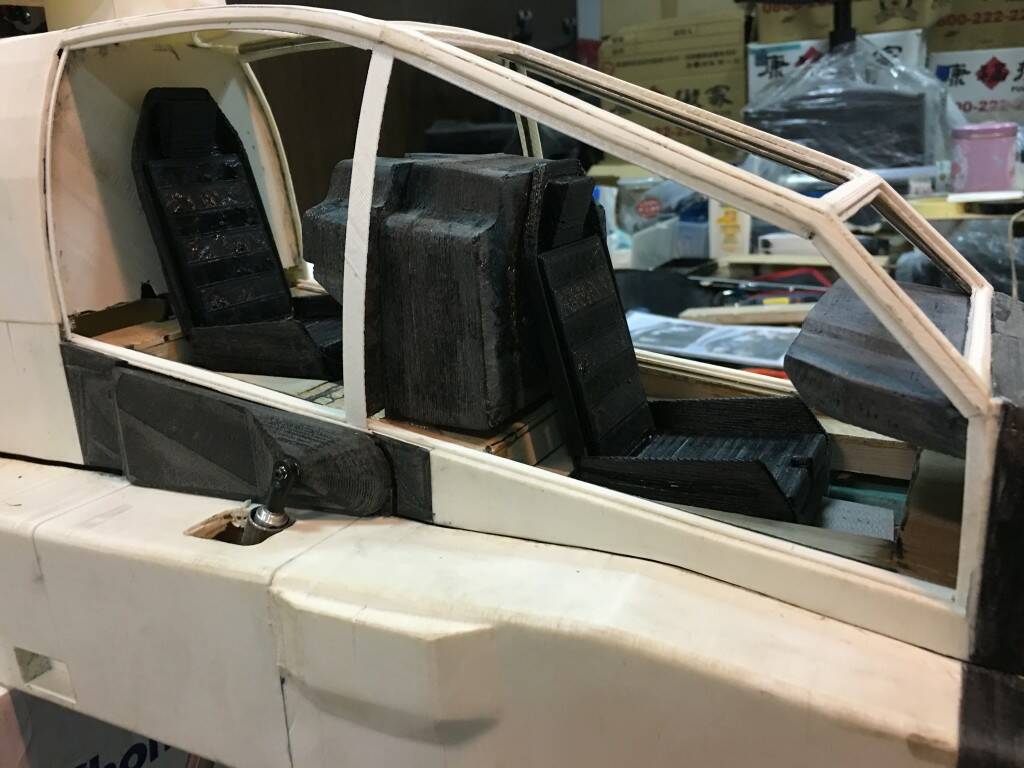

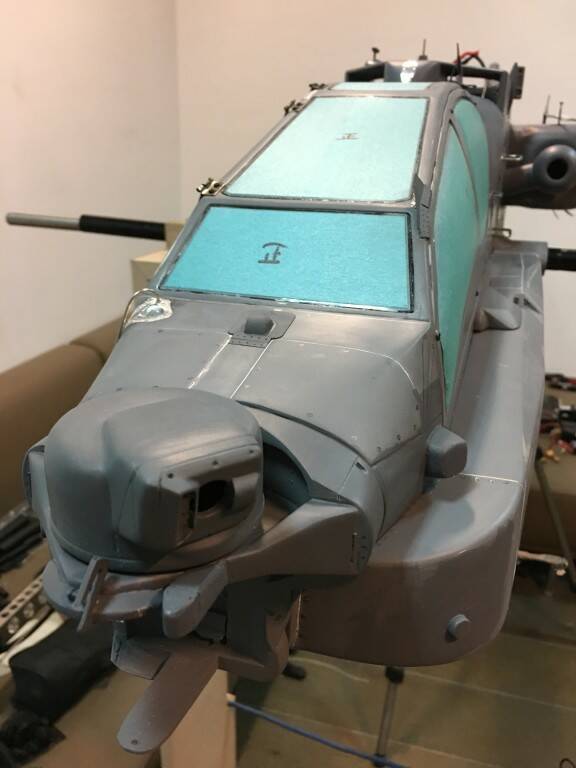

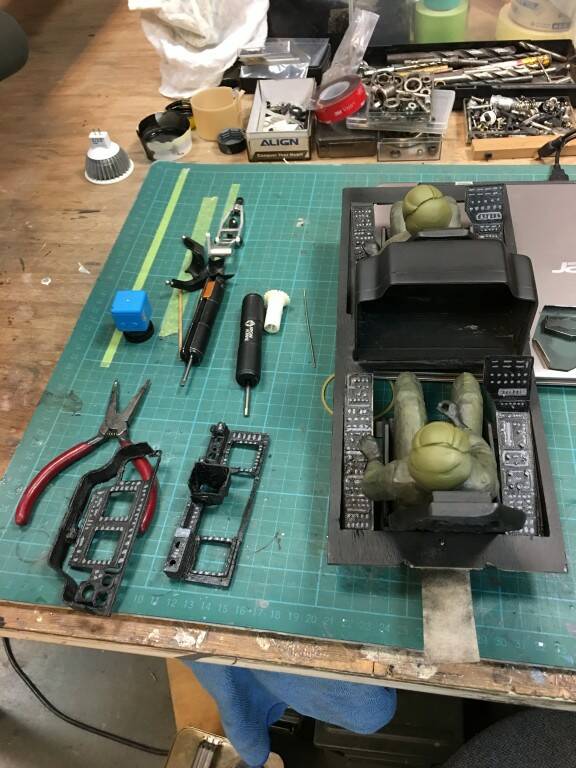

------------------------------------------  2018/03/28 終於開始室內裝修嘞-駕駛艙內部施作
IMG_2824.JPG IMG_2825.JPG IMG_2826.JPG IMG_2827.JPG

------------------------------------------  2018/03/11最近實在太忙了-更新一下微進度
IMG_2573.JPG IMG_2575.JPG IMG_2576.JPG IMG_2574.JPG

-----------------------------------------  2017/10/30機鼻偵測器舵機安裝


-----------------------------------------  2017/10/08第七次室內飛行測試失敗-尾傳動插銷螺絲斷裂

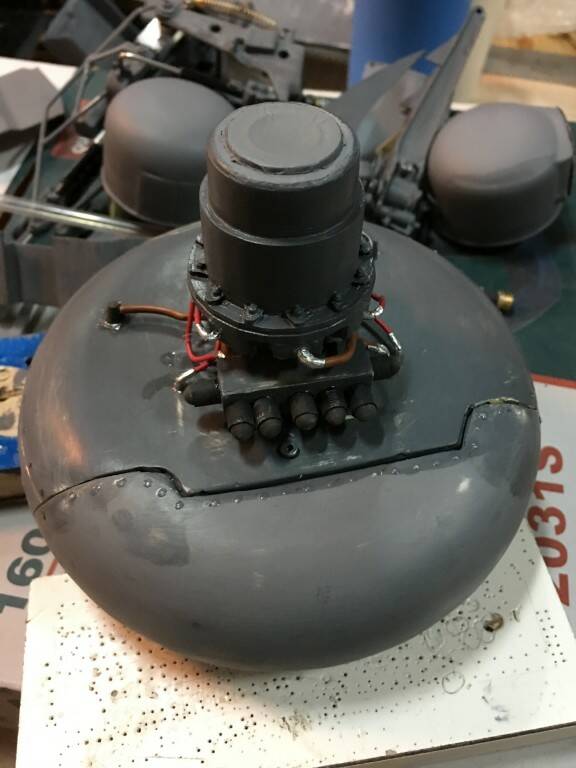

-----------------------------------------  2017/08/28長弓雷達運轉測試/室內停旋測試

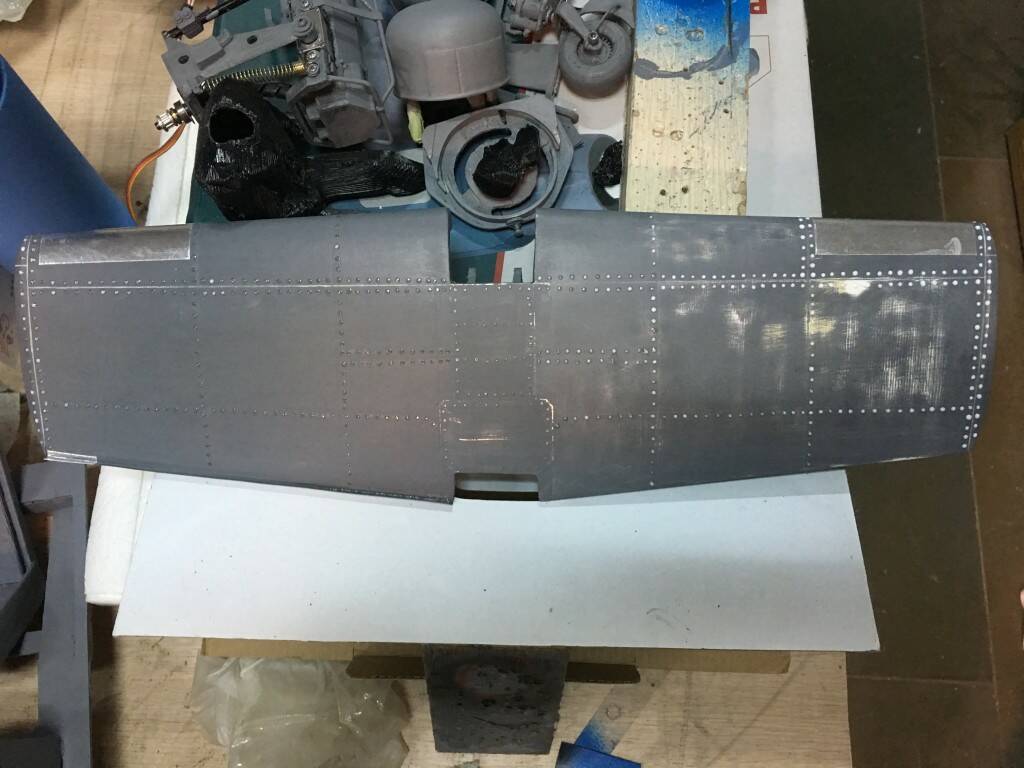

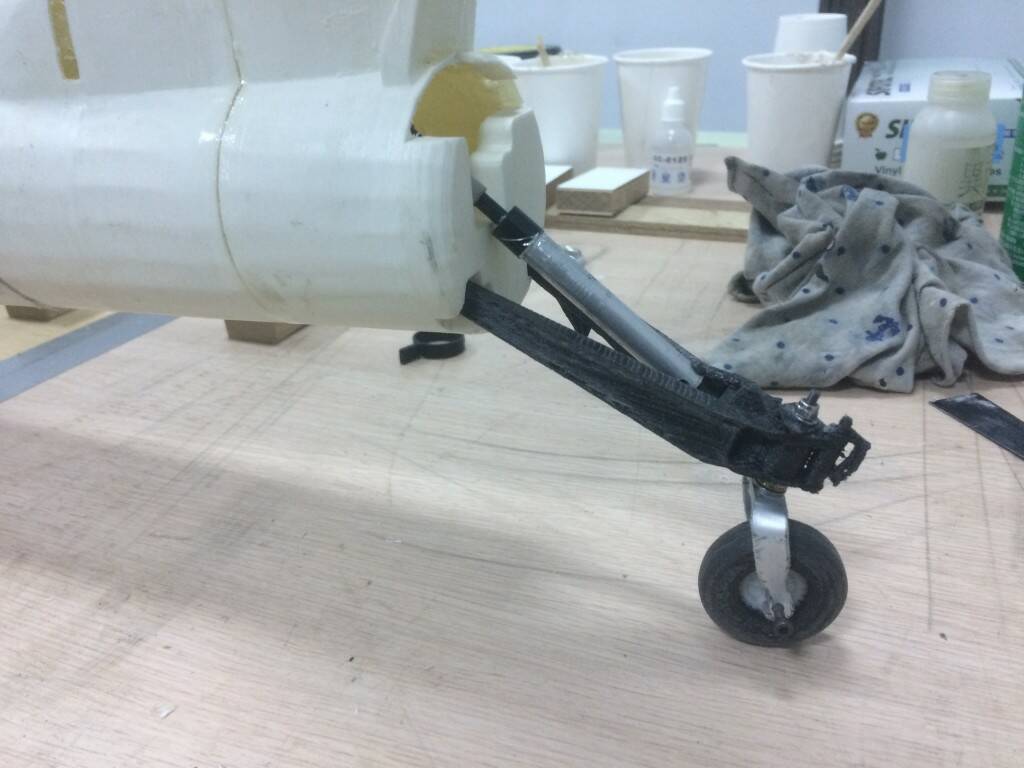

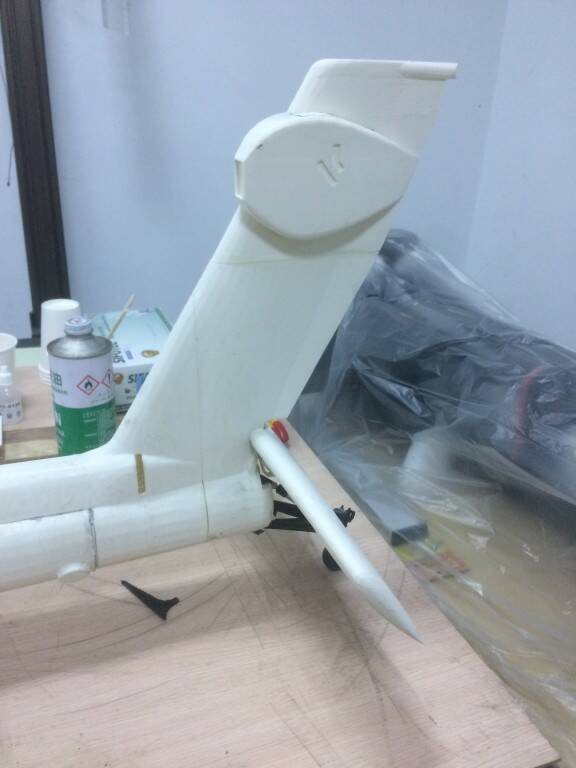

2017/05/31尾輪架及尾水平翼製作-

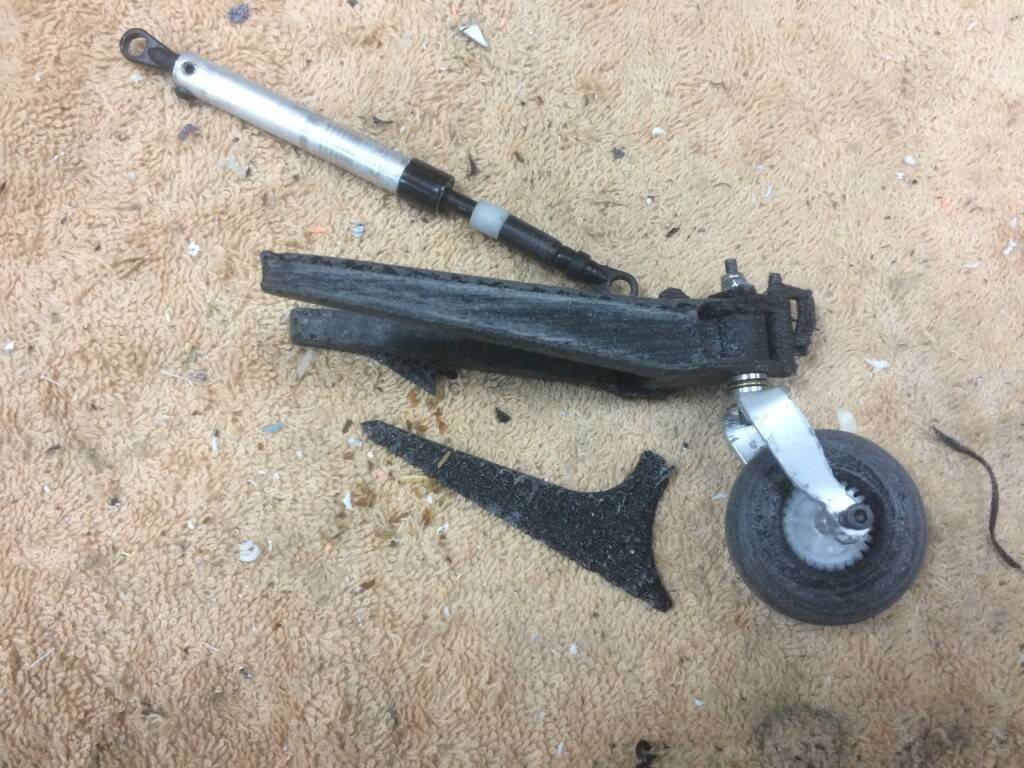

支架及輪子是用3D列印-固定端再用450尾撐鋁件補強
尾輪架及水平翼的支撐結構
IMG_2704.JPG IMG_2712.JPG IMG_2713.JPG
水平翼安裝
-----------------------------------------2017/05/31



2017/05/17飛彈架組裝--
阿帕契飛彈架結構不能太軟--否則會"振翅高飛"

IMG_2662.JPG IMG_2619.JPG
600N及X7炸掉後的尾管拿來作套筒
切割溝槽後就可以塞進去了鬆緊剛好,不用刻意找直徑相合的套筒管
IMG_2617.JPG IMG_2621.JPG
角度及水平假固定後,公套筒上膠和飛彈架固定,固化後就可以順利拆卸組裝
其實阿帕契的飛彈架是可調角度的
想試做看看
-----------------------------------------2017/05/17


-----------------------------------------2017/05/09

自改旋翼頭

自改旋翼頭

桿身機首次試航

桿身機首次試航


輪架試安裝

輪架試安裝

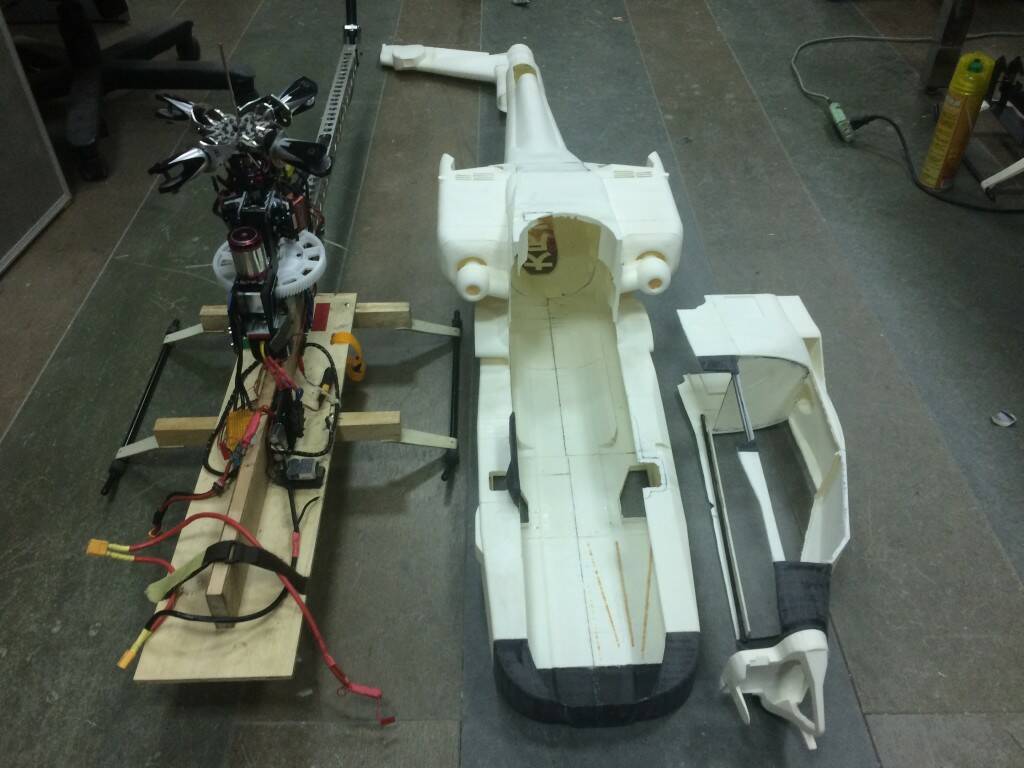

機殼分割

機殼分割

機殼分割

機殼分割

3D劣印機殼補強

3D劣印機殼補強

尾傳這次參考 Pictures大大前輩的方式 改用軟軸--很讚

自改尾旋翼

自改尾旋翼

----------------------------------------------2017/05/09

































點評

給星星: 5.0
ksh
給星星: 5
  發表於 2020年1月25日 09:42 AM
給星星: 5
期待首航  發表於 2018年5月11日 10:25 PM
給星星: 5
  發表於 2017年8月19日 10:01 AM
給星星: 5
  發表於 2017年5月22日 09:53 PM
給星星: 5
  發表於 2017年5月22日 09:53 PM
