MSH Protos Mini Night 夜光兔兔誕生

eded

小弟平常除了假日外出爽飛外，最常練功的地點就是家門外的那塊空地，
但近日來因為冬天所以天色也晚的比較早，通常工作回家都已經天黑，
相對的想要飛飛機子的機會又更是渺茫，而在看了國外的教學影片後，

小弟腦中閃過一個製作便宜土砲夜光槳的念頭，好讓新加入的小兔在夜間飛行，
這樣子除了打模擬器之外，就可以利用晚上涼爽的時間來爽飛。


決定開始製作之後，第一件事就是考慮顏色排列的方式，經過大概規劃完，
小弟覺得在360槳有限空間上，應只需要看清楚機身前後、槳的輪廓、正倒飛，
即可大概分辨姿態，所以每支槳簡單的抓了兩個位置，旋轉時即可達到辨識需求，
因材料有限，此次小弟想使用的方式是高亮度小型LED+漆包線方式先行試作。

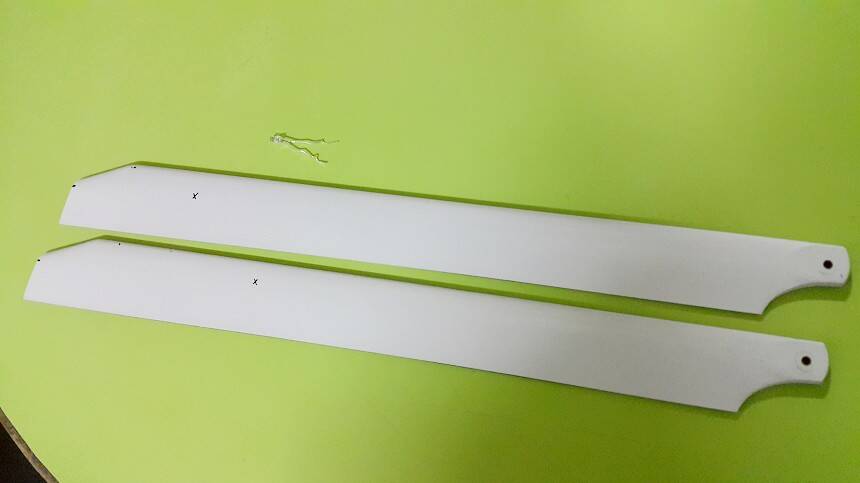

首先在槳上畫好大概的鑽孔位置

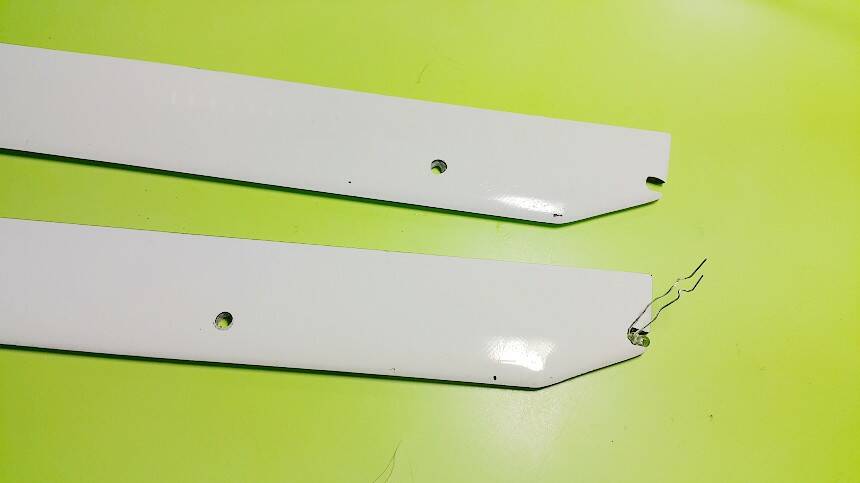

在預定的位置上鑽開可放入LED的小孔


朝外的LED則是使用切片割出可放入LED的空間


此次使用的LED燈泡規格，因使用1s電池直驅，
所以每支槳分兩組迴路並聯來配電組


拆開不要的馬達軸心漆包線


繞完之後將末端稍微刮除，
使用快乾+紙膠帶固定LED及漆包線

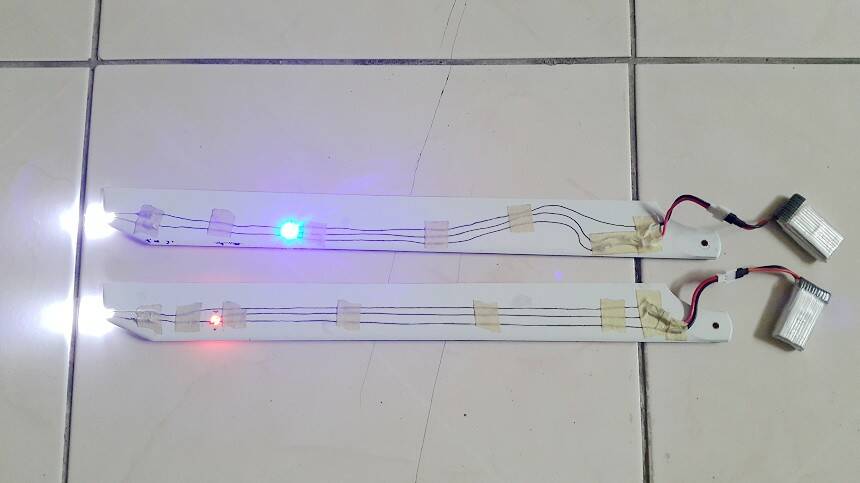

將漆包線焊上LED後測試發光


接著把朝外的LED和線路都完成，
並在槳根處續接焊上一個電源接頭


同樣完成另一支槳，發光測試


製作完後發現做的非常醜陋使，
但好險用膠布還是能讓槳達到平衡


配平完成後，小弟先裝在X3上試飛，
測試配平結果及槳的可用性如何

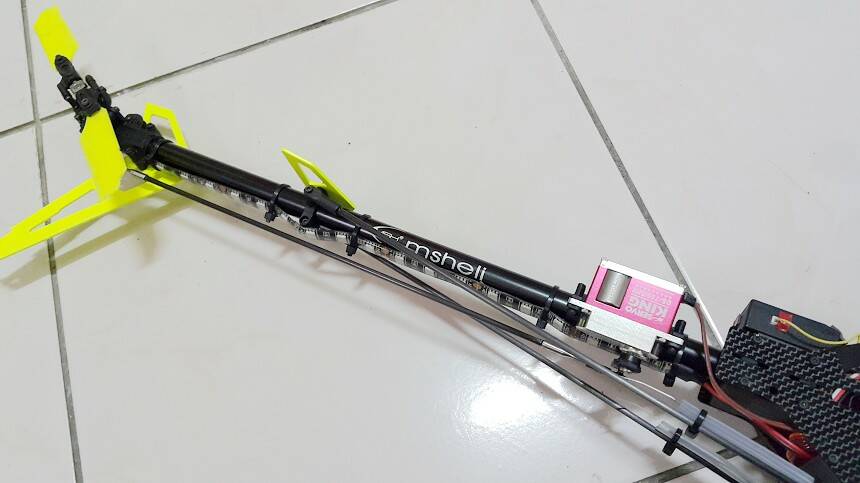

在尾管處黏上12V黑底汽車燈條


同樣在前段機罩露出處也黏上燈條


因使用手邊12V燈條，
使用6S 22.2V直接供電，
須將兩條同阻抗(長度)串聯


串聯完成後焊上延長線


將LED燈條直接並入主動力電源上


上電測試燈條發光OK


準備一個要綁在旋翼頭上的1s電池，
並且製作兩條並聯的輸出電源線供槳連接


大概抓一下擺放電池的位置並黏上3M雙面膠


使用束帶固定電池，並確定槳夾臂無干涉


土砲夜光槳上機發光測試


來到戶外把槳和機身上電，準備試飛


小兔在夜晚中非常明亮


機子轉起來後，如原本位置規劃相同，
明顯的旋轉輪廓，及由上往下看時較亮的紅色，
就可以大概分辨槳面的傾斜和正倒飛姿態，
機身的部分以較顯眼的綠色辨認尾管位置。

試飛影片

此趟先升空做航道飛行，測試整體的穩定性


稍微的小操，但因拿到壞掉的電池，
所以下來時YGE已經進入保護了，
但重要的是，夜光槳土砲成功啦，
小兔輕的先天優勢，土砲之後依然活跳，
隨著小兔的到來，又進化成夜光兔兔，
往後小弟就可在晚上時爽飛過過癮！



傍晚時的效果測試

簡易飛行參數：
轉速IDLE1:3000 RPM(金腦定速)
轉速IDLE2:3200 RPM(金腦定速)
螺距:11度(PITCH PUMP關閉)
副翼翻滾速度:380度/秒(EXP-5)
升降翻滾速度:380度/秒(EXP-5)
尾舵速度:480度/秒(EXP-10)
