1:16恒龙M26改造超级潘兴工程

[複製鏈接]
發表於 2013年11月18日 04:38 AM | 顯示全部樓層 |閱讀模式
本帖最後由 上帝本人 於 2013年11月18日 05:08 PM 編輯

由于多种原因,我对M26有着浓厚的兴趣,无奈军费不足,无力购置田伯伯的精品,只好拿一台恒龙玩具M26折腾,力求脱胎换骨,从玩具级别向模型靠近

先看一下改造前的M26,简直可以用惨不忍睹形容,我也只是看了一眼就拆散了,所以从网上借了一张图


照例先从底盘入手,清理掉多余的部分

然后是尽量修正路轮和诱导轮歪歪扭扭的现象,这是修正前,各种歪。。

诱导轮更是歪的离谱


切开修正几颗歪的很严重的轮子


然后用热缩管“挂胶”

所有轮子挂胶完毕

摇臂座扩孔装入内4外8法兰轴承

用4MM光轴制作摇臂轴,并两端开1mm孔以便固定摇臂和扭杆

中间有些步骤忘了拍照了。。与摇臂的连接方法就是在摇臂孔上打1mm孔,然后插入钢丝与摇臂轴固定,至于扭杆的连接有图片就可以看的很清楚了
由于恒龙M26的摇臂布局是对称的,而实车是间隔错开的,所以只好偷懒这样布置,大陆有位朋友是把一侧侧板切掉移位来实现的,我这种只是偷懒而已,不过效果也不差。


由于把波箱座清理掉了,便用六角铜座重新做支撑座

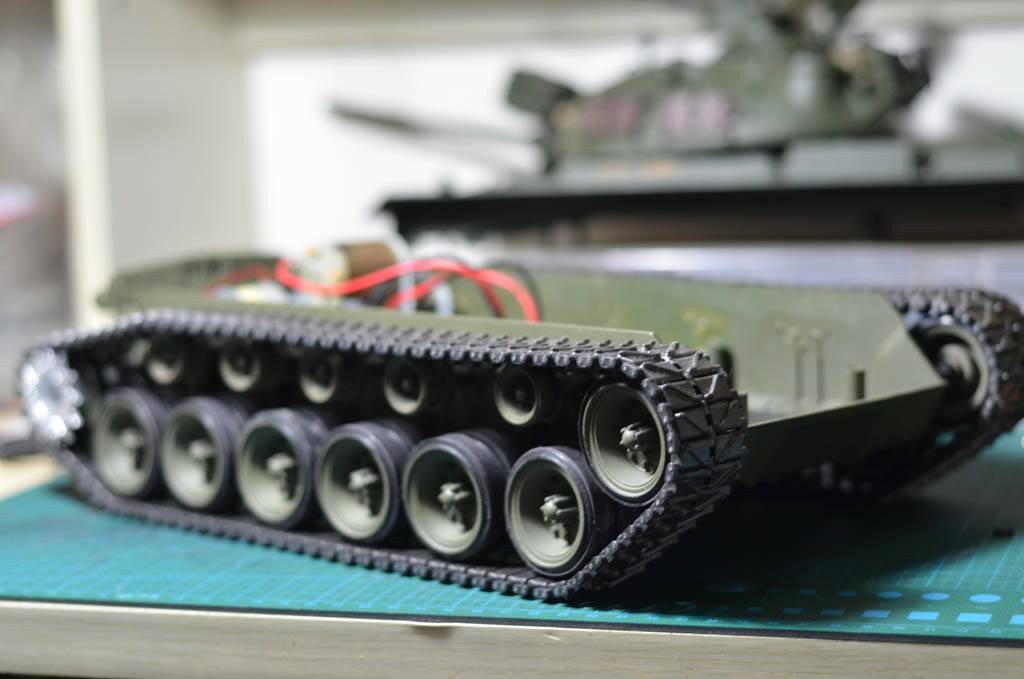

淘来的二手“全新”田宫履带
DSC_7352 副本.jpg

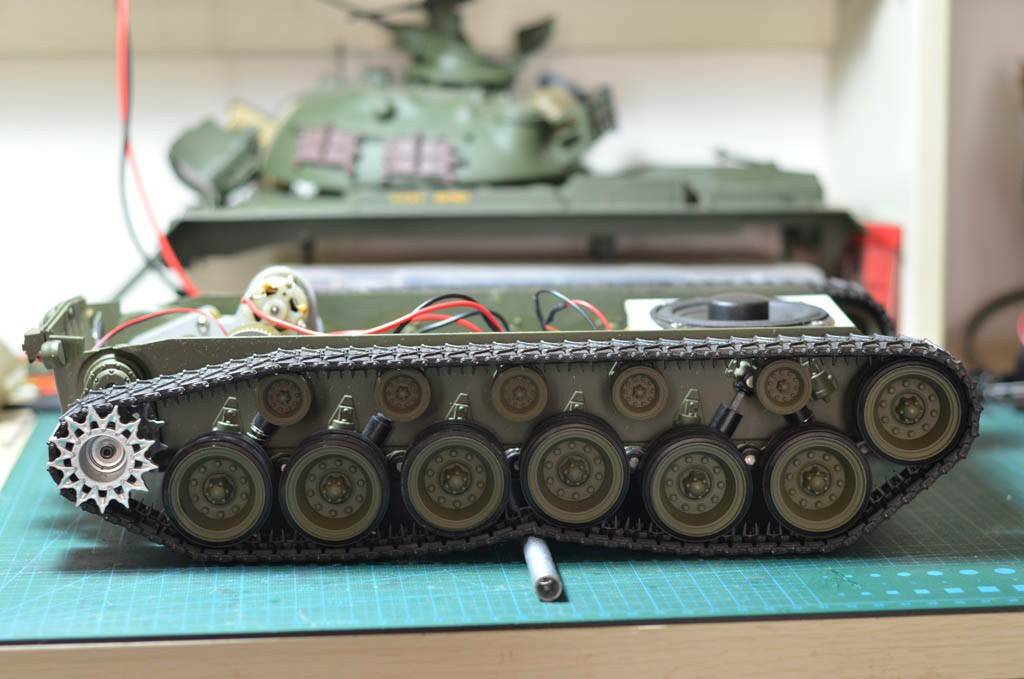

效果和做工果然比恒龙的好太多了。。
DSC_7357 副本.jpg

内部加上一块2Mm的ABS板用来放置电子设备
DSC_7321 副本.jpg

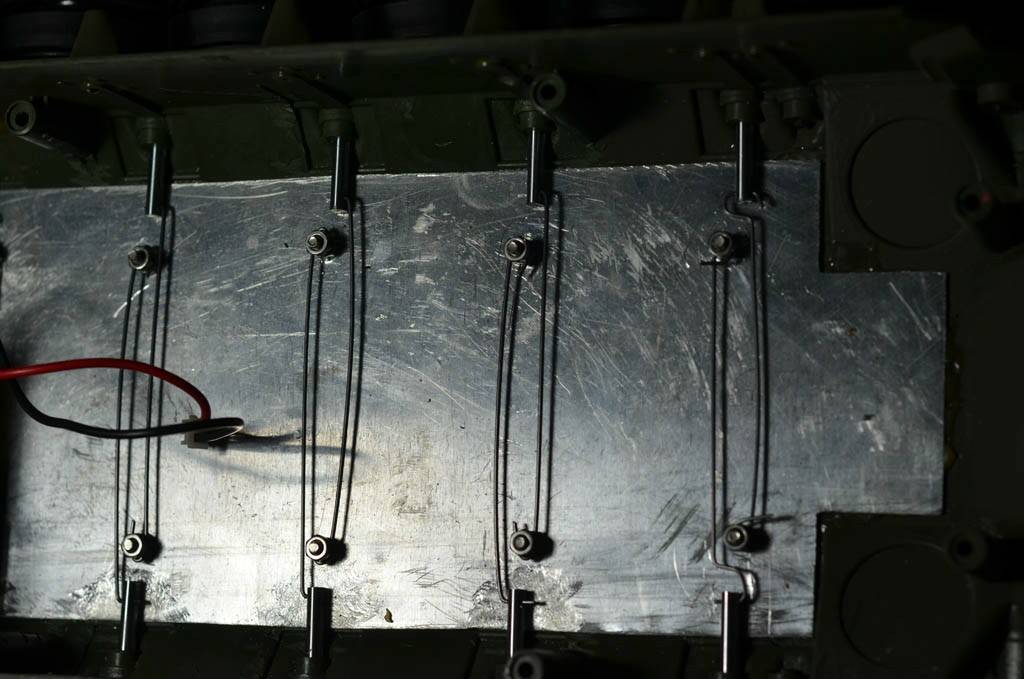

扭杆效果
DSC_7324 副本.jpg

然后是上盖部分,切掉两边的侧裙
DSC_7334 副本.jpg

DSC_7335 副本.jpg

跟底盘配合一下看看效果

然后是炮塔部分,改造板全部加工好了。

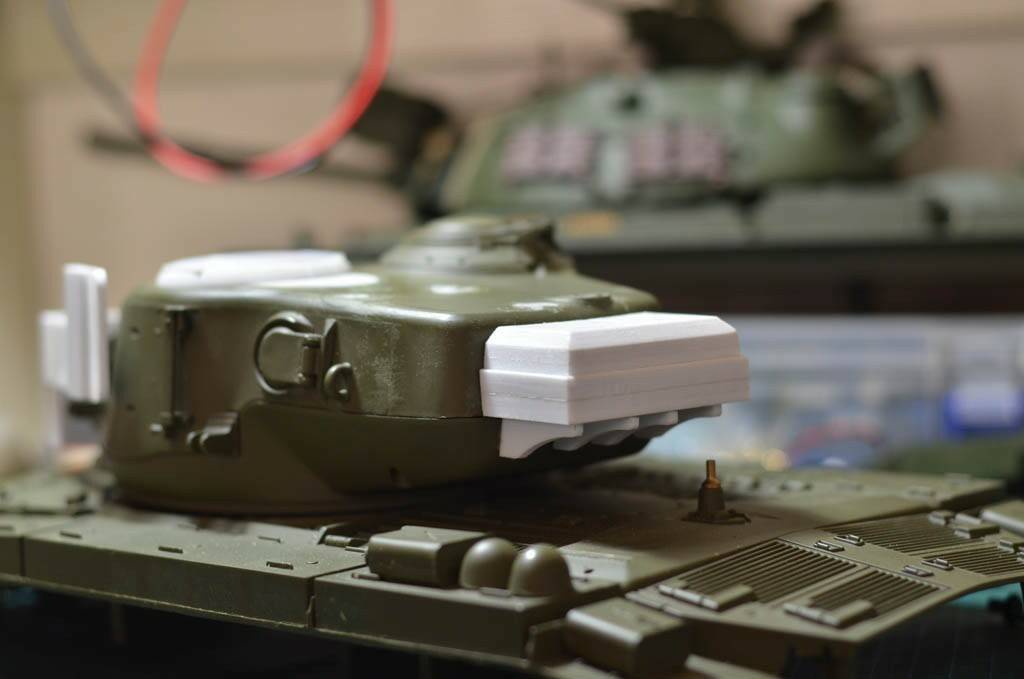

超级潘兴特色的炮盾附加装甲


DSC_7333 副本.jpg

超潘的炮塔舱门也与潘兴不同,这一点还是有很大区别的,必须要改

做一个圆座舱圈
DSC_7341 副本.jpg

座舱盖
DSC_7342 副本.jpg

原舱盖位置用ABS补平
DSC_7343 副本.jpg

DSC_7344 副本.jpg

舱门组合效果
DSC_7345 副本.jpg

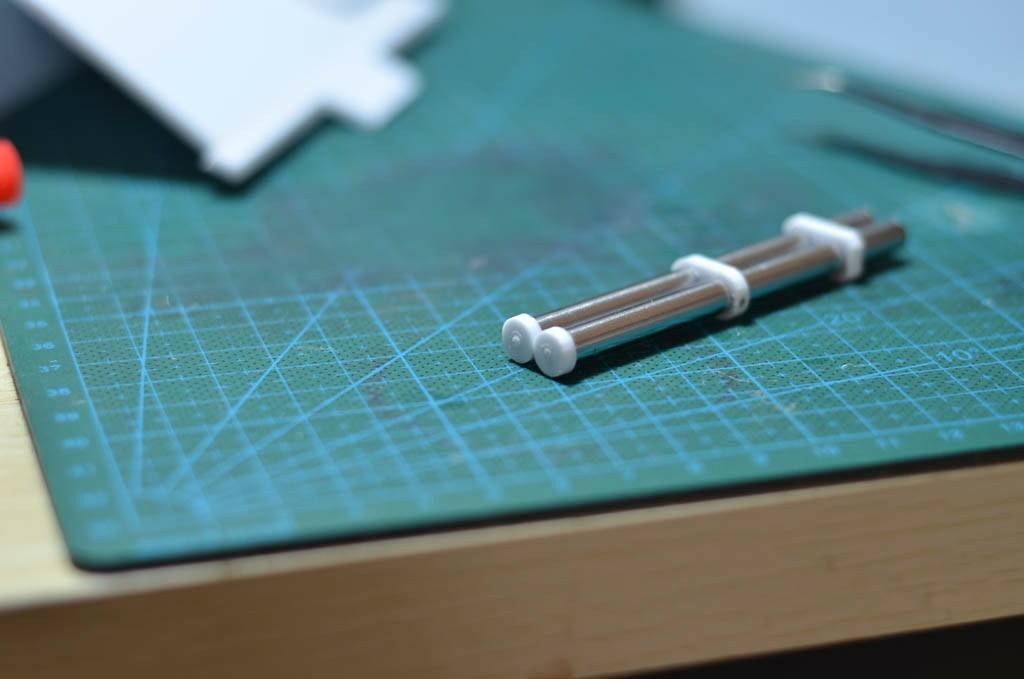

液压管支架
DSC_7346 副本.jpg

DSC_7347 副本.jpg

液压管,超潘由于使用的是90L77火炮,炮管又长又重,只好利用液压装置辅助仰俯

炮塔尾部配重块,大概也是为了那根长炮管吧

DSC_7348 副本.jpg

DSC_7349 副本.jpg


由于恒龙M26这里有一个突起,为了要放入平面轴承,所以要先把这一圈突起磨掉,不然轴承被托起来,就起不到作用了。、

DSC_7336 副本.jpg

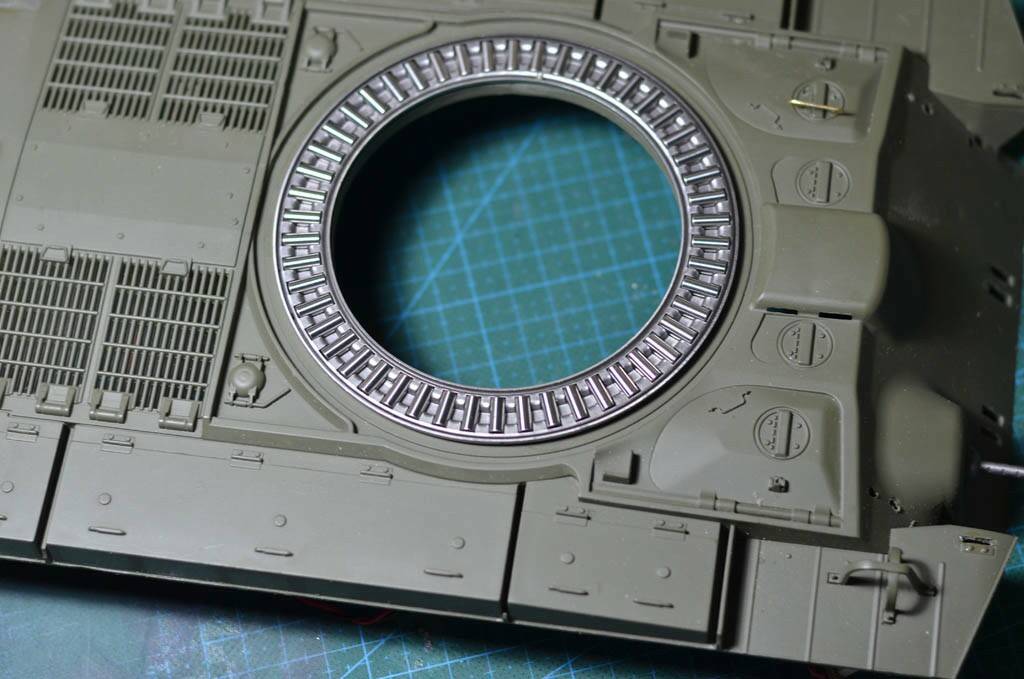

放入内90外120的平面滚针轴承,厚度4MM,基本影响不大,但是效果又很好
DSC_7337 副本.jpg

DSC_7339 副本.jpg

由于有槽,所以炮塔上升幅度几乎可以无视
DSC_7340 副本.jpg

超级潘兴的又一标志性零件,间隙装甲

利用恒龙原有的槽来配合固定,这样以后也方便拆卸维护
DSC_7359 副本.jpg

DSC_7360 副本.jpg

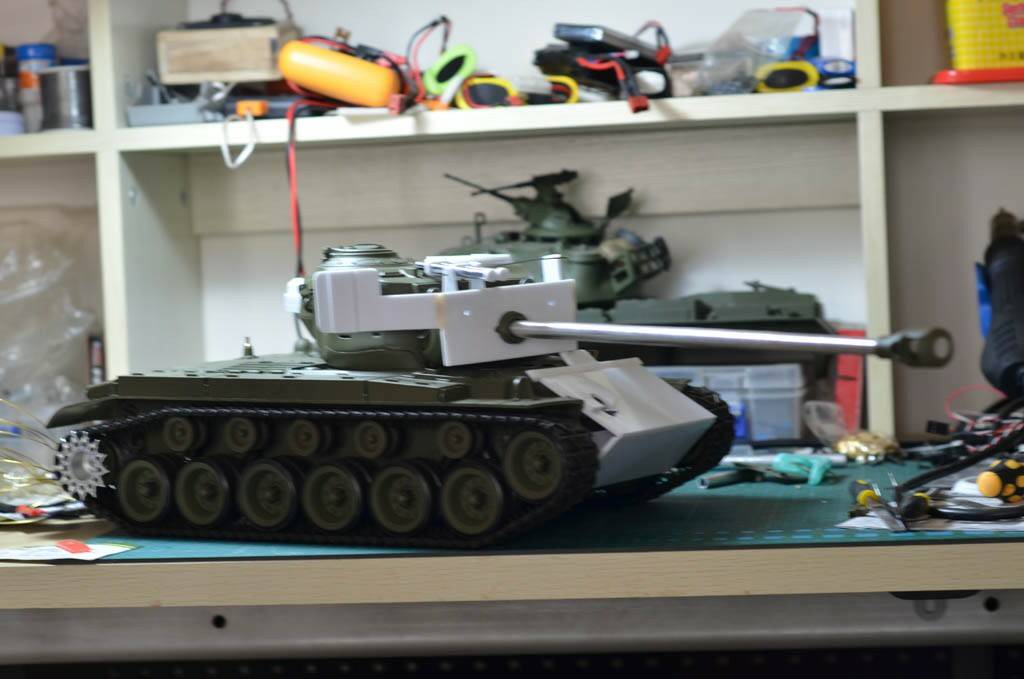

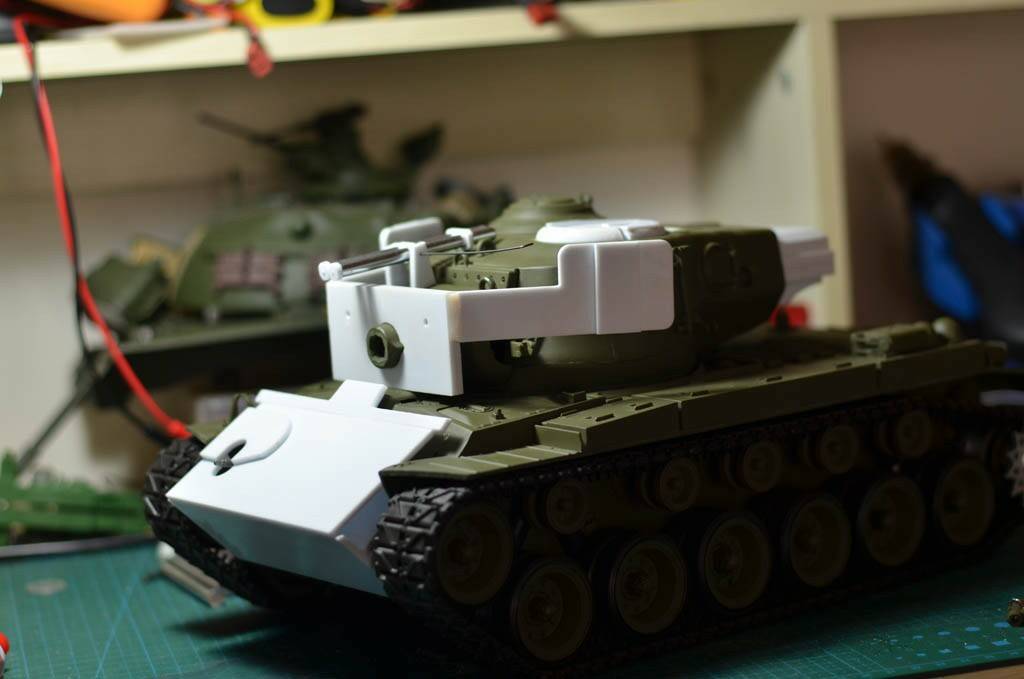

假组效果如下

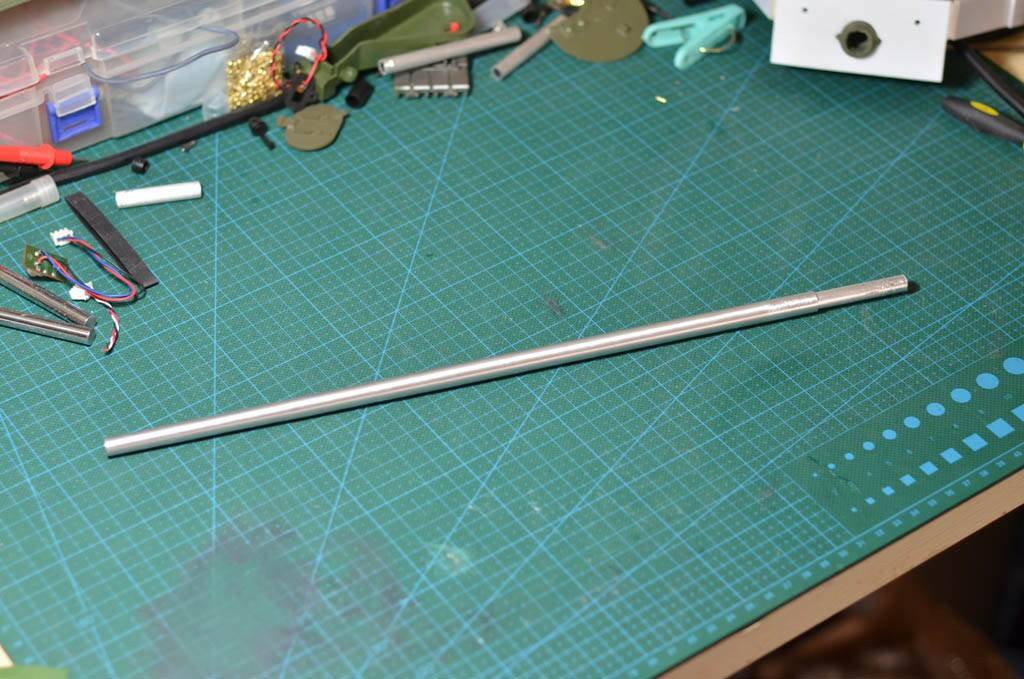

找朋友加工了一根铝制炮管,长30CM,实际露出27CM,与77倍径的90炮数据基本相符。
DSC_7325 副本.jpg

尾部插入一根8MM铝管,方便与波箱连接
DSC_7329 副本.jpg

把原制退器切下来,装到新炮管上
DSC_7326 副本.jpg

DSC_7327 副本.jpg

DSC_7328 副本.jpg

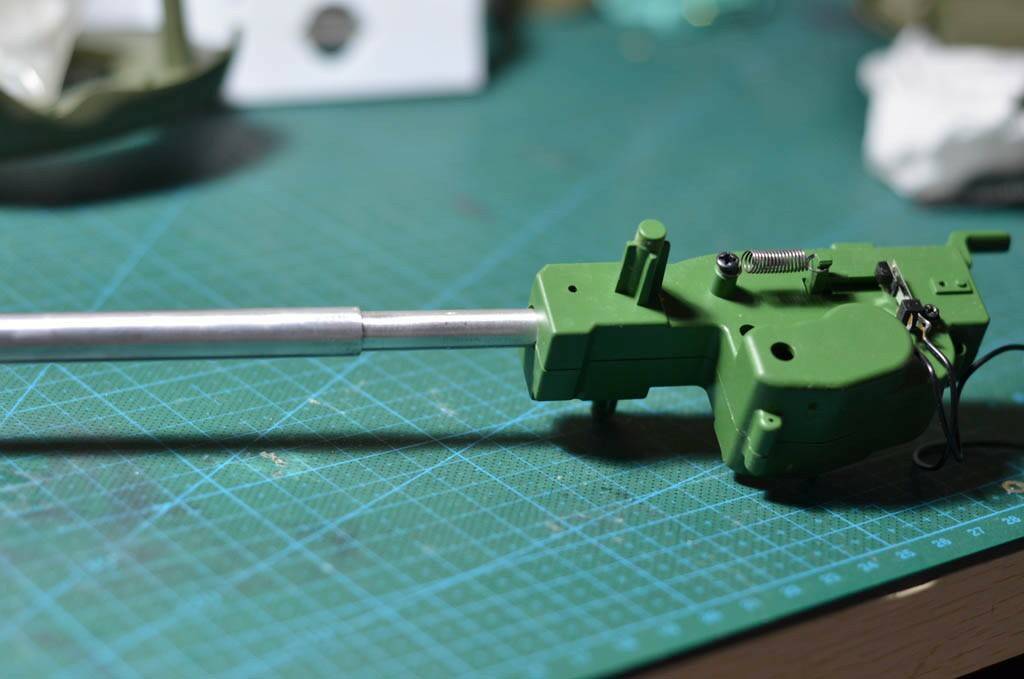

利用一个恒龙伸缩波箱改造,放入一颗内8外14的直线轴承
DSC_7330 副本.jpg

DSC_7331 副本.jpg

刚刚好能放下。。
DSC_7332 副本.jpg

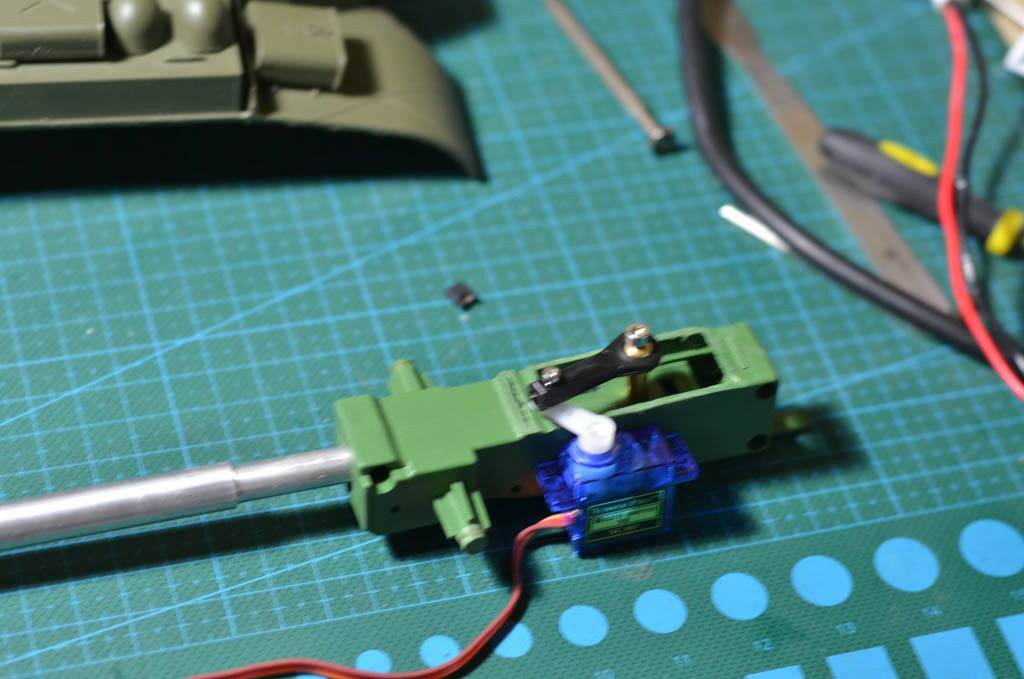

利用舵机改造快缩慢回的伸缩炮
DSC_7354 副本.jpg

DSC_7355 副本.jpg

DSC_7356 副本.jpg

一些假组照。。


DSC_7361 副本.jpg
DSC_7362 副本.jpg
DSC_7363 副本.jpg
DSC_7364 副本.jpg

增加间隙装甲上的一些细节
DSC_7375 副本.jpg

DSC_7374 副本.jpg

原车配的机枪拿到时就被损坏,不能用了
DSC_7370 副本.jpg

只好另外再买一支配件,并且还原到超潘真实机枪位
DSC_7371 副本.jpg

用1.5mm超软钢丝绳替换掉原装的塑料缆绳
DSC_7373 副本.jpg

制作尾灯罩
DSC_7388 副本.jpg

舱门盖活动改造
DSC_7389 副本.jpg
DSC_7390 副本.jpg

天线座磨一下,基本还原形状
DSC_7391 副本.jpg

用铝板制作尾拖钩座
DSC_7392 副本.jpg

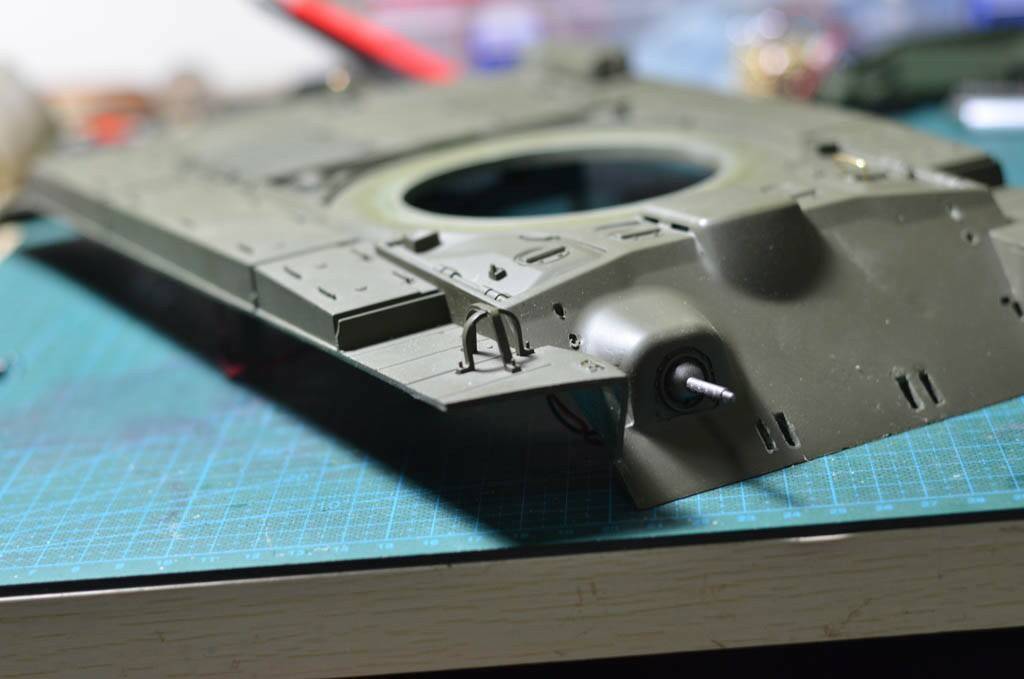

尾部一些细节基本完工

DSC_7398 副本.jpg

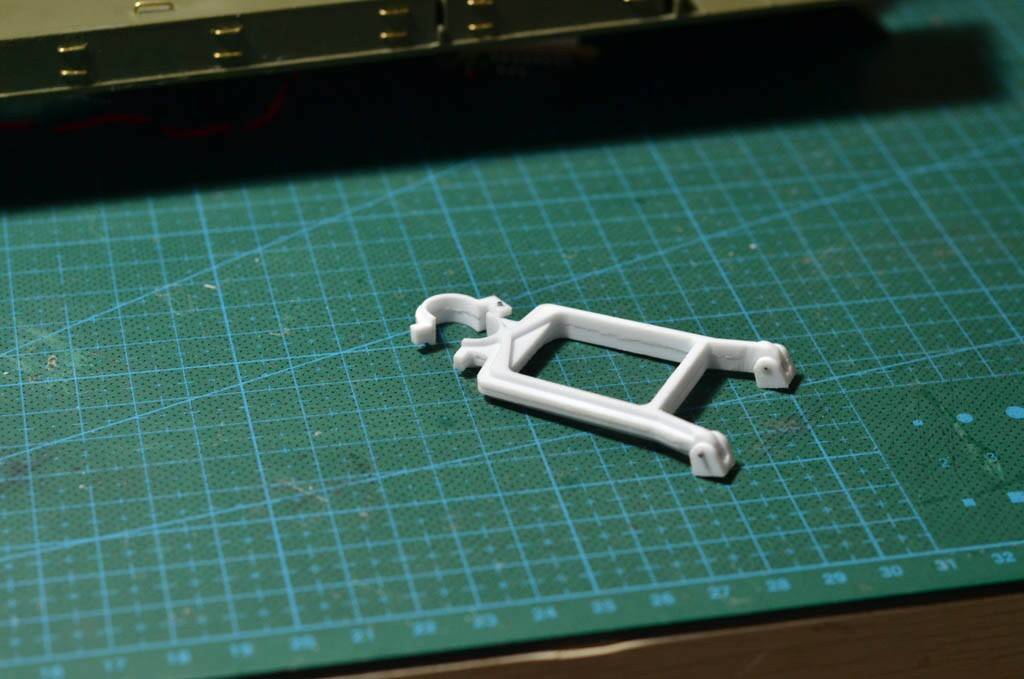

制作超潘的炮管支架
DSC_7523 副本.jpg
DSC_7524 副本.jpg
DSC_7525 副本.jpg
DSC_7526 副本.jpg
DSC_7527 副本.jpg
DSC_7529 副本.jpg

之前的尾部置物栏是用ABS条搭的,太厚了,效果不好,于是换成了铜板
DSC_7530 副本.jpg

液压管罩
DSC_7531 副本.jpg

两侧置物箱上用铜丝制作把手
DSC_7532 副本.jpg

翼子板上的灯,这颗没有做成可亮的,主要是因为有遮挡,就算做成可亮的效果也不好,当做装饰吧。
DSC_7533 副本.jpg

前大灯,还原真实结构
DSC_7534 副本.jpg

充电孔和开关孔
DSC_7536 副本.jpg

P1010940 副本.jpg

P1010954 副本.jpg

由于炮塔升高了,所以还是遮盖一下座圈比较好
DSC_7537 副本.jpg

至此整车改造全部完成,内装选用TK22
DSC_7538 副本.jpg
DSC_7539 副本.jpg

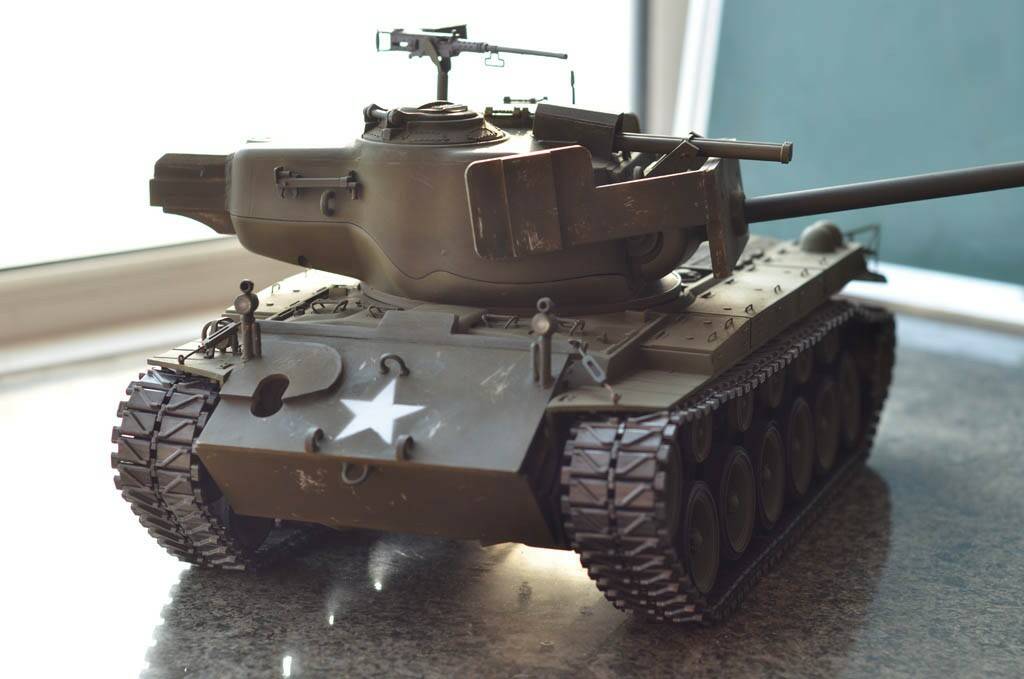

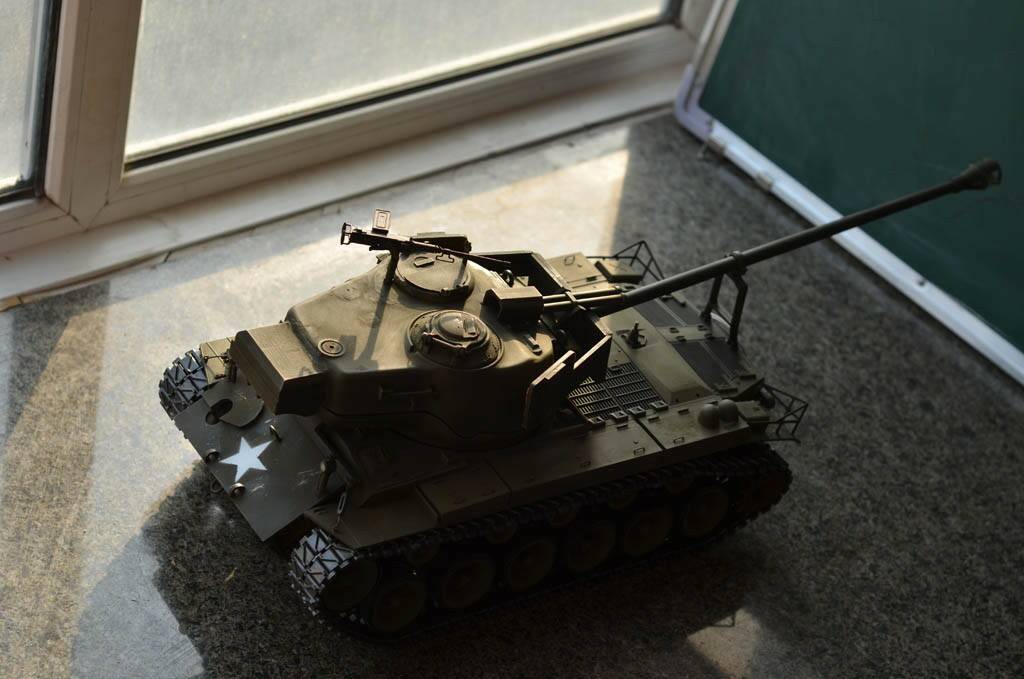

第一次给模型上色,问题很多,不过效果我个人基本满意,各位达人随便看看就好了。。
DSC_7549 副本.jpg
DSC_7551 副本.jpg
DSC_7555 副本.jpg
DSC_7556 副本.jpg
DSC_7557 副本.jpg
DSC_7558 副本.jpg
DSC_7559 副本.jpg
DSC_7560 副本.jpg
DSC_7561 副本.jpg
DSC_7562 副本.jpg

至此M26变身T26E4完成,谢谢大家耐心观看。








上一篇:Google 街景帶你進入海底世界
下一篇:Chrome以後將會是瀏覽器霸主 統一天下 強





 樓主| 發表於 2013年11月18日 04:56 AM | 顯示全部樓層
本人水平一般,能力有限,思虑良久,终下定决心,班门弄斧,只为抛砖引玉,换取大大们的指点和建议,请多多指教,谢谢。





 樓主| 發表於 2013年11月18日 05:00 AM | 顯示全部樓層
奇怪,不知为何在坦克区发贴,怎么发到这个版块了,实在不好意思,请版主帮忙转移一下,谢谢





發表於 2013年11月18日 12:44 PM | 顯示全部樓層
實在太強了-佩服





發表於 2013年11月18日 12:44 PM | 顯示全部樓層
強!GOOD!太猛了!!!





發表於 2013年11月18日 01:00 PM | 顯示全部樓層
感謝兄台專業級+高難度的改裝分享....
