請問super CP 改無刷直焊的焊點?

tripleA

請問super CP 改無刷直焊的焊點?

買了無刷套件也刷了blheli韌體,裝上後油門線性不佳,尾舵還會不時的抖一下.
懷疑是信號線輸出不佳想試試看改直焊.
參考了Z大的miniCP改直焊,
http://www.rctw.net/forum.php?mod=viewthread&tid=207892&page=54#pid1814356
比對了一下最有可能的點似乎如下,動手前想還是先來問一下以免亂搞搞壞板子.
不知有無改訊號直焊大大的可以分享直焊改裝方式.

=====================
感謝M大提供的焊點,經實驗後運轉卡卡的現象消失,
果然還是直焊的訊號較沒問題.

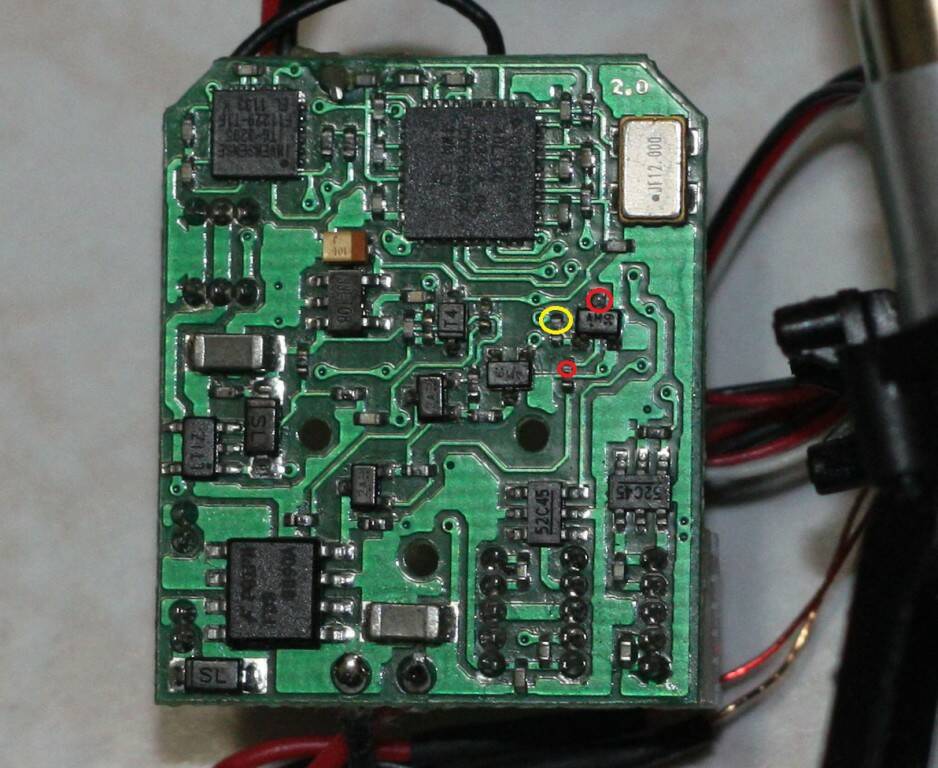

標出SCP無刷焊點給有需要的參考,
圖中紅圈兩點是一樣的,上方的點較大會比較好焊.

Resonance

SCP改無刷後，繼續沿用原廠的6mm尾馬，就已經措措有餘了，低耗電又不會太重，自然就少了金魚尾的問題。

masker

我是焊在你紅圈右下的電阻上端
你那個點沒試過
反正一個原則 確認該點沒推油門時馬達沒反應才是信號點

asd780808

改無刷建議尾馬也改7mm尾馬 6mm鎖不太住

咩咩家族

asd780808 發表於 2013年4月2日 08:25 AM
改無刷建議尾馬也改7mm尾馬 6mm鎖不太住

我也是剛改無刷..強烈建議7MM尾馬給他換上比較保險...差很多~~~

rckevin

感謝分享
改接大大說的訊號點之後
無刷啟動變的順暢很多
