X7主齒100T
馬達齒11T齒比1:9.09 :100%馬達轉速22800主旋翼轉速2500
馬達齒10T齒比1:10 :100%馬達轉速22800主旋翼轉速2280

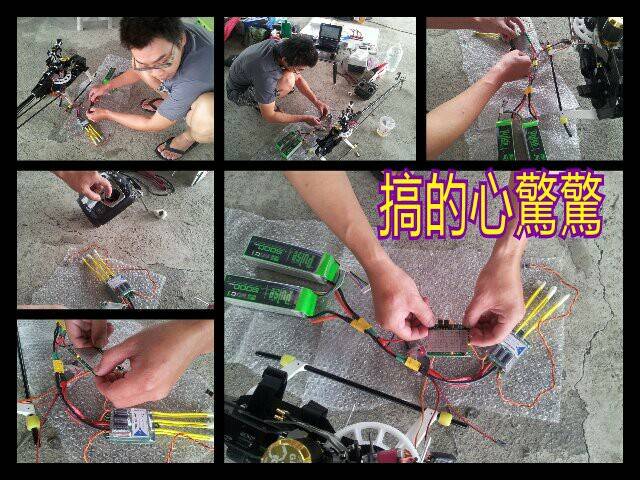

YGE電調設定
設定卡電源不得超過6V
設定卡電源不得超過6V
設定卡電源不得超過6V
在做設定卡設定時油門訊號線要拔除如不拔除需另接6V以下電源給設定卡(遙控器電源不要開)
長線為油門輸出,短線為設定線和v爸定速線
設定卡左邊孔為設定用(棕色線在右邊),右邊孔為設定卡電源用(設定卡電源不得超過6V)
設定卡按鈕左上角為橫向選擇鍵(單一項目),左下角為縱向選擇鍵(設定選項),右下角為確定鍵
每個選項設定完需按確定鍵才算設定完成
選項1:設定馬達進角 PS:外轉馬達建議*18度以上
選項2:煞車
選項3:低電壓保護(斷電) 項目1:OFF 2:*動力漸緩<--此選項包含電池類型選LIPO
選項4:低電壓電流(後3個項目都可選)
選項5:主電源電池S數(9S以上跳過此選項在選項6設定)
選項6:選擇12S
選項7:設定油門高低點(遙控器需開啟)項目3:STOP為設定油門最低點,項目4:為設定油門最高點(此選項油門曲線需設為0%~100%斜線)
注意要進入選項8需左上角和左下角同時按下在放開左列燈號閃爍才會進入選項8
選項8:此選項包含無負載馬達效率(選項目2)再來是定速一開始先設定項目5(標準定速)
如要改成項目4:記憶定速須先選擇項目3:定速關閉再將設定卡電源關閉在拔除主電源之後從新街上主電源再開啟設定卡電源從新選擇項目4:記憶定速
記憶定速第一趟(主尾槳拆除)先設定你要的馬達轉速(油門輸出?%)在地面空轉30秒後關閉
注意:定速只要變更過選項11~選項13都須重新設定
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
選項9:馬達的參數內建0.9
選項10:同上 內建0.05 PS:選項9~10需同時變更 (選項9~10一般是不需變更的)
選項11:設定緩啟動選擇項目1~*2都可(適用天蠍馬達)
選項12:設定馬達頻率(天蠍馬達適用 10KHZ 或 *12KHZ )
選項13:設定馬達啟動力量(*選擇項目2:2% 或 項目3:4%都可) |
