X5改裝計劃---自己好玩尋找同好--金屬套件及側板完成

[複製鏈接]
發表於 2012年1月31日 02:00 PM | 顯示全部樓層 |閱讀模式
各位飛友新年快樂!!!!!!!!!!!!!!!

過年前的計劃終於有了下一步,打樣的成品我收到了,這次共打樣二組試驗,用的是7075鋁合金,不管是質感強度都有水準以上的表現,目前等待壓克力的側板完成做假組裝,下一步打樣碳纖板,正試組裝試飛,

過年前的計劃
http://www.rctw.net/thread-202472-1-1.html
計設重點:第一階段
1.
主軸安裝時準確度100%
2.
一體成型主軸座,強度100%
3.
機身強化
4.
伺服機配置120度運作可以更加順暢

然後等待壓克力側板完工做假組裝,
工廠打樣側板

請問各位大大,對於側板有沒有改善的建議:


[ 本帖最後由 jimmyjie123 於 2012年2月2日 04:55 PM 編輯 ]

設計爆炸圖

設計爆炸圖

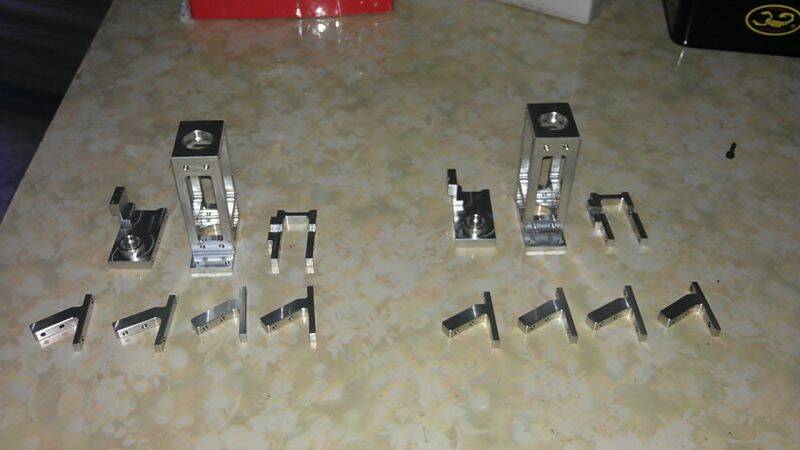

打樣共二套

打樣共二套

一體成型主軸座-1

一體成型主軸座-1

一體成型主軸座-2

一體成型主軸座-2

下伺服及傘齒座

下伺服及傘齒座

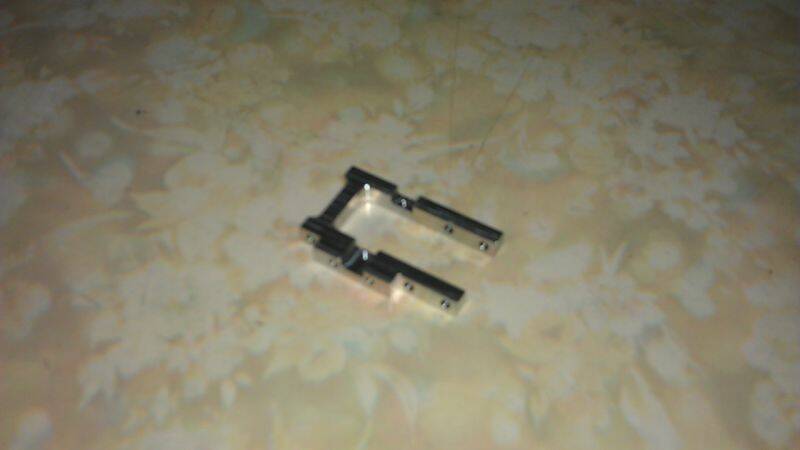

十字盤導軌及上伺服機座

十字盤導軌及上伺服機座

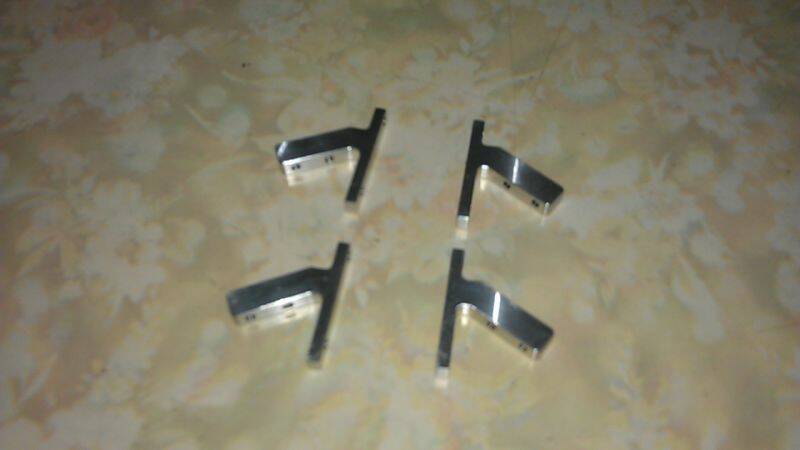

伺服機外掛座

伺服機外掛座

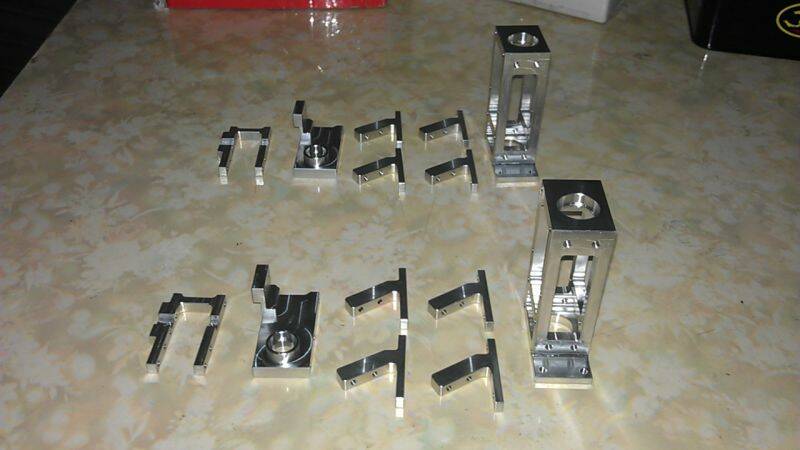

二組套件

二組套件

原廠套件重量

原廠套件重量

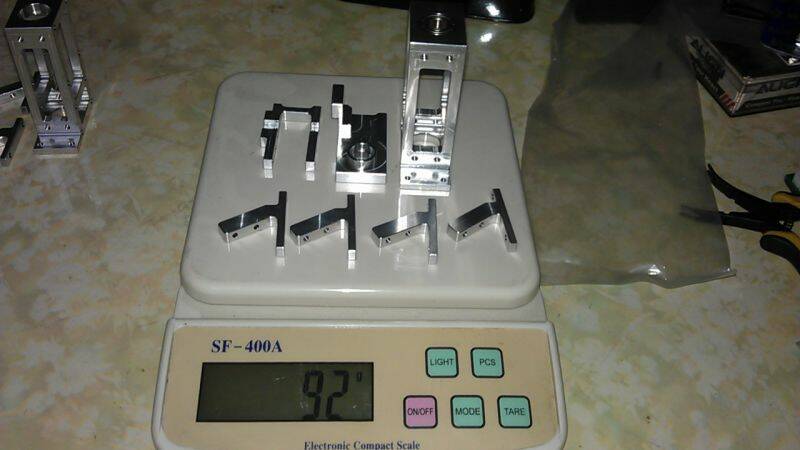

改裝套件重量

改裝套件重量
 樓主| 發表於 2012年1月31日 02:19 PM | 顯示全部樓層
原廠空機重1900g ,我的套件比原廠重30g,改裝後增加總重量約1.5%,可是強度及準度可大幅提高

有飛友建議可以做出腳架的套件嗎?

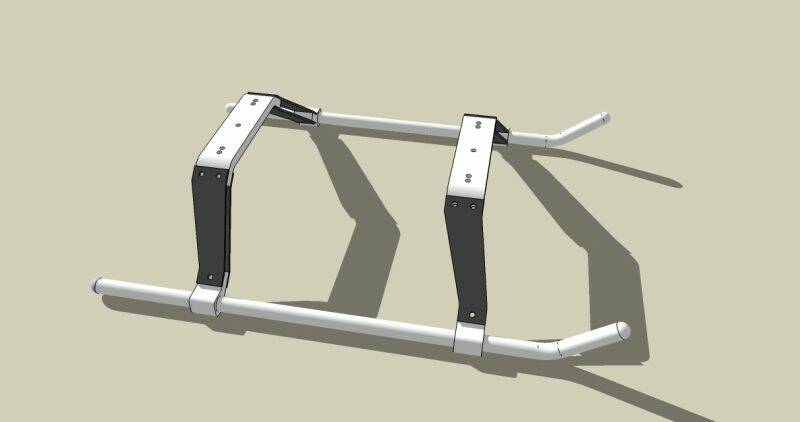

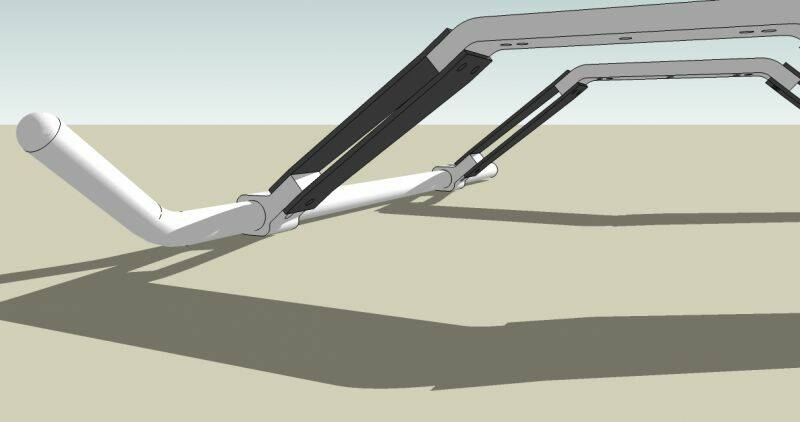

我有設計一組通用型的金屬及碳維腳架,550e,600e,m3d500.600,x5都可以用,我也會送去打樣看看,
可是各位大大可以供我改進意見嗎????謝謝

[ 本帖最後由 jimmyjie123 於 2012年1月31日 02:27 PM 編輯 ]
發表於 2012年1月31日 02:40 PM | 顯示全部樓層
水~~如果大大早點出現!! 或許我會一直愛 x5~
發表於 2012年1月31日 02:48 PM | 顯示全部樓層
水水水~!
期待量產
造福飛友
 樓主| 發表於 2012年1月31日 04:19 PM | 顯示全部樓層
謝謝樓上的大大,不過一體主軸座的造價真的很吐血,
發表於 2012年1月31日 05:13 PM | 顯示全部樓層
好厲害~~ 讚
發表於 2012年1月31日 06:18 PM | 顯示全部樓層

回復 1樓 jimmyjie123 的帖子

按個讚,  我的 X5 還在. 靜候大大的佳作.
發表於 2012年1月31日 06:27 PM | 顯示全部樓層

回復 5樓 jimmyjie123 的帖子

這樣的設計加工不貴也難!!!!但要求不一樣就只有多花點錢了!!
 樓主| 發表於 2012年1月31日 06:44 PM | 顯示全部樓層
其實有看過,我之前發表的文章就可以知道,我的設計一剛始設計並不是長這樣子,有許多的大大提供很多想法慢慢的修正才有現在的設計,沒錯X5是一台很好的電直,設計及質感都是一流,在極輕量化設計下,犧牲了強度,我想加強機體結構下,不要有太多重量的負擔,只好設計出一體成型的主軸座,不要一摔機金屬件就變形,目前許多新式的設計都將伺服機採用120度的配置設計,我也是想要增加x5的市場生命及新鮮感!!!!
發表於 2012年1月31日 06:46 PM | 顯示全部樓層
原帖由 jazz0004 於 2012年1月31日 02:40 PM 發表
水~~如果大大早點出現!! 或許我會一直愛 x5~

你想幹麻..............
樓主付諸實現..夢想成真...才是最高境界...讚...............

[ 本帖最後由 3D豬 於 2012年1月31日 06:48 PM 編輯 ]
 樓主| 發表於 2012年1月31日 07:52 PM | 顯示全部樓層
各位大大,我正在設計側板,有沒有什麼建議的

有人會想玩x5 12s嗎??????,是不是要列入設計考量
發表於 2012年1月31日 08:08 PM | 顯示全部樓層

回復 11樓 jimmyjie123 的帖子

12s還要改馬達…還要在花一些馬達錢

4020 910kv 直上8s=4s3300*2 直上2500轉 vbar 定速 有夠噴…12s會飛上月球去吧
