旋風100組裝記錄

eaglewing

這兩天又組了一台旋風100，順便貼圖上來

步驟 1: 按裝本體加強版

本體加強版有2片，要注意長的那一片中間的圓孔要對準機身下方的主軸培林座，若沒對準會磨到主齒盤下方的圓柱。

這一步驟要先做，照片上的馬達和伺服已裝，是錯誤示範(因為裝到一半才看到這一包補強版沒裝上去。

eaglewing

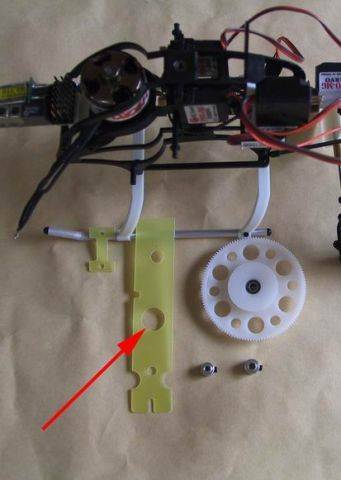

步驟 ２: 按裝下加強版

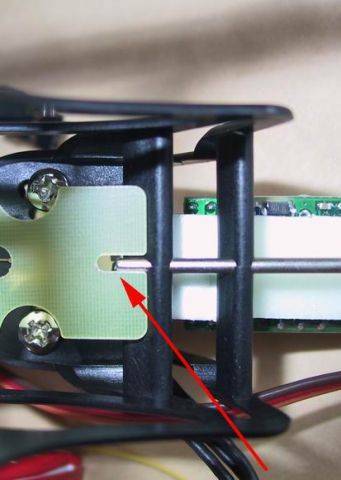

從機身後方將下加強版插入(缺口朝前)，中間的圓孔對準機身下方的主軸培林座，機身前方的圓棒要稍微伸出缺口約2mm抵住板子，若不易插入可先放鬆機身側板螺絲。

eaglewing

步驟 ３: 固定下加強版

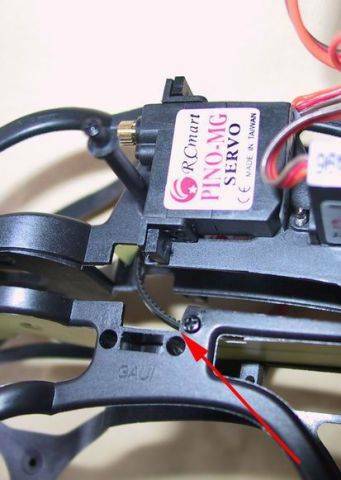

鎖緊機身側板即可固定，但最好在圖示位置的兩側機身各鎖一個小自攻螺絲，以免加強版翹起來磨壞主齒盤，我這台因為有換裝單向軸承齒盤，所以一邊側板的缺口要用刀子切除約2mm寬才能放入齒盤。

eaglewing

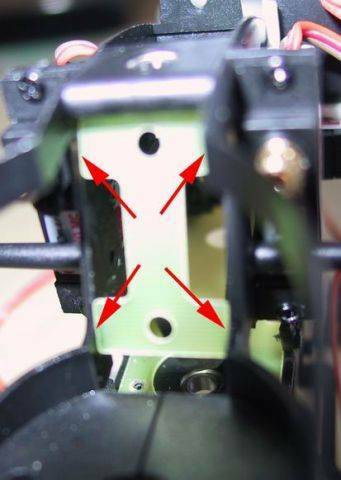

步驟 ４: 按裝上加強版

放鬆主軸培林座的四個螺絲，將上加強版放置定位，鎖緊機身側板固定後再用瞬間點牢箭頭所指的地方。

eaglewing

步驟 5: 按裝伺服機(CCPM的那3個)及陀螺

伺服機的耳朵要先用瞬間點牢，以免動作時產生遊隙，陀螺可用雙面膠帶固定，我用的是鎖定陀螺，尾伺服裝在尾管，所以陀螺上下顛倒，陀螺的下面和側面都有貼雙面膠帶，注意不要遮住陀螺感度調整孔，機身兩邊的伺服機固定座可用1.4mm的自攻螺絲(鎖透明艙罩的那種螺絲)直接將伺服機鎖牢，如果用原伺服機附的螺絲(較粗)最好先鑽孔，以免伺服機固定座破裂。

[ 本帖最後由 eaglewing 於 2006年5月19日 06:09 PM 編輯 ]

eaglewing

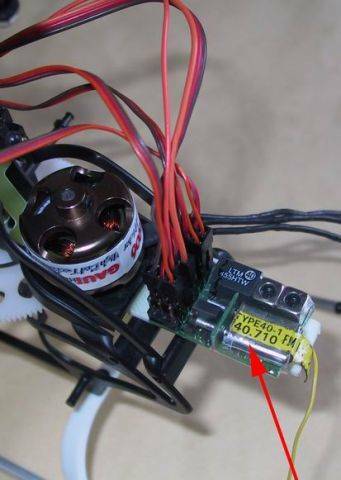

步驟 6: 按裝接收機(注意40 MHZ與72MHZ有所不同)

接收機依說明書用雙面膠帶固定，注意72MHZ的接收機有多一個相位開關(如圖)，我的遙控器是Futaba 72MHZ，之前沒注意到這個開關所以伺服機有一個不動作，搞了半天才弄清楚。我朋友這個接收機是40 MHZ,沒有這個開關所以就不必管了。

[ 本帖最後由 eaglewing 於 2006年5月19日 10:42 PM 編輯 ]
