恆龍虎式 大亂搞

[複製鏈接]
發表於 2019年11月24日 11:05 AM | 顯示全部樓層 |閱讀模式
本帖最後由 linlause 於 2019年11月29日 11:03 PM 編輯

1. 機構件部分:

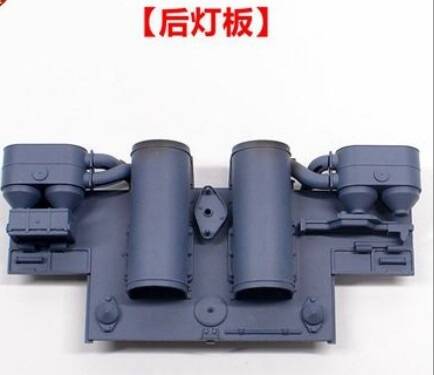

首先到網路上買上下兩塊總成

2.線路組裝部分:
在接上arduino uno + 藍芽(HC05) + 馬達控制板 (L298N/L9100S) + RELAY + 降壓模組
線路簡圖如下
Tank.png IMG_3184.JPG
2.1 動力部分
修改一下Arduino Code和 手機軟體(App Inventor2)就能夠透過手機控制了傳動馬達使用的馬達模組是便宜又好用的L298N  可以直接吃7.4V 推動馬達
組裝時會發現,  砲塔使用馬達與傳動馬達不同,  如果可以可能降壓一下比較安全
這邊我是用L9100S,  大概降壓到2.5V,  推動砲塔轉動和砲本身上下

2.2 武器部分
BB彈發射目前使用 Relay 推動,  電壓降到 1.5V左右

2.3 音效部分
可惜的是之前(JQ6500)買的聲音模組似乎與藍芽衝突, 導致(引擎/大砲/機槍)聲音沒法撥放, 後來改買 DFPlayer Mini 就能夠撥放出音效




目前暫時狀態

圖傳的部分還留下空位, 等著裝

然後會發現  忘了買褲子  如果有人要這樣搞  千萬別忘了
雖然說  散熱比較好






點評

給星星: 5.0
給星星: 5
  發表於 2019年11月25日 03:14 PM
給星星: 5
  發表於 2019年11月24日 04:50 PM
發表於 2019年11月24日 09:16 PM | 顯示全部樓層



點評

給星星: 5.0
給星星: 5
  發表於 2019年11月29日 10:27 PM
 樓主| 發表於 2019年11月29日 10:38 PM | 顯示全部樓層
目前費用部分:

恆龍車身+運費 :  大約2000
其他
Arduino            :  175
HC05  藍芽模組 :  100
L298N              :  53
L9100S             :  15*2
降壓模組           :  18*2
2吋喇叭 4Ω 3W  :  35
18650電池盒     :  12
18650鋰電池     :  40*2
DFPlayer Mini    :  60
杜邦線20條       :   11*2


電子零件部分 大概:603元(不含運費)



發表於 2019年12月5日 10:23 AM | 顯示全部樓層
讚喔!! 小經費大樂趣這就是 DIY 迷人之處
