1/350 052D型驅逐艦RC改造,飛彈發射

[複製鏈接]
發表於 2019年5月20日 05:48 PM | 顯示全部樓層 |閱讀模式
052D型驅逐艦作為大陸海軍量產型導彈驅逐艦,受到各方的關注,本次製作採用了BRONCO出品的1/350 052D型驅逐艦173號艦長沙號為本體進行RC改造。并增加了飛彈發射功能。 )3`XU30}XG0PO5]6ZS3T_MI.png



點評

給星星: 5.0
給星星: 5
  發表於 2019年5月23日 12:29 PM
給星星: 5
  發表於 2019年5月22日 07:46 PM
給星星: 5
發射導彈這個讚  發表於 2019年5月21日 11:17 AM
給星星: 5
  發表於 2019年5月21日 08:54 AM
給星星: 5
  發表於 2019年5月21日 07:44 AM
 樓主| 發表於 2019年5月20日 05:50 PM | 顯示全部樓層
RC改造后試水及飛彈試射。https://www.bilibili.com/video/av22884112



 樓主| 發表於 2019年5月20日 05:59 PM | 顯示全部樓層
IMG_6067.JPG 雖然寫的比例是1/350.但是就長度來說,比例約為1/325左右。船體比實際比例要大一些,但是做RC的話,排水量變大是個好事。

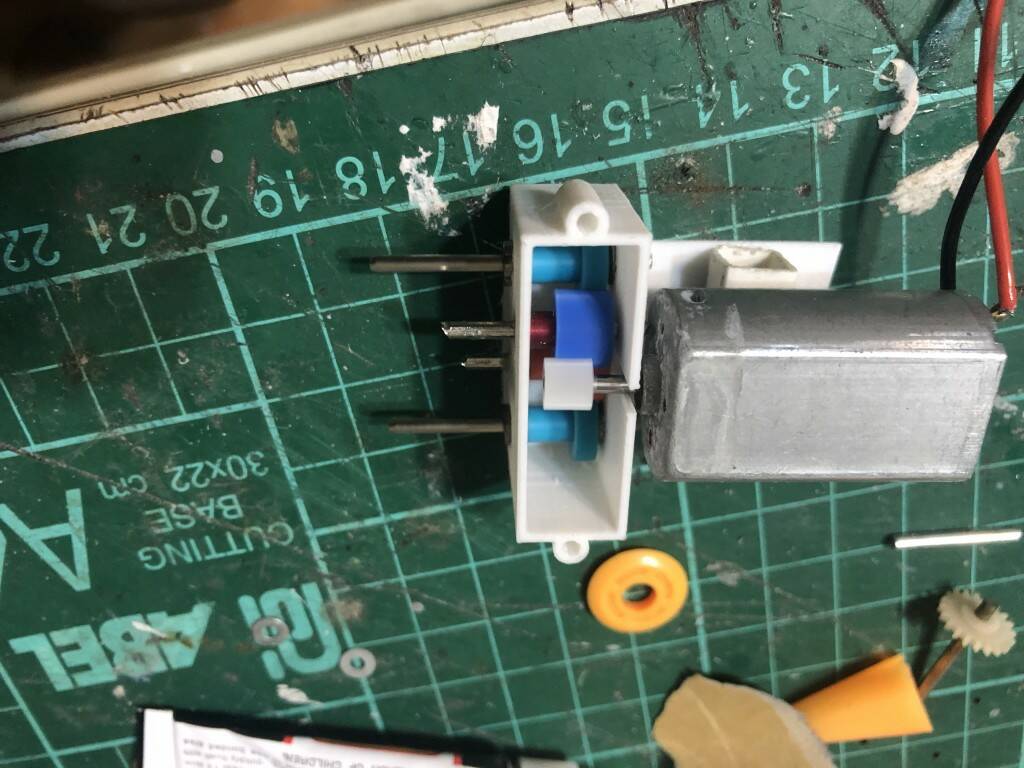

IMG_5656.JPG 用2mm的軸作為主軸,因為排水量太小,總共只有約160g左右的排水量。所以無法使用雙電機,所以自己做了一個齒輪箱,一個電機分兩個軸。



 樓主| 發表於 2019年5月20日 06:02 PM | 顯示全部樓層

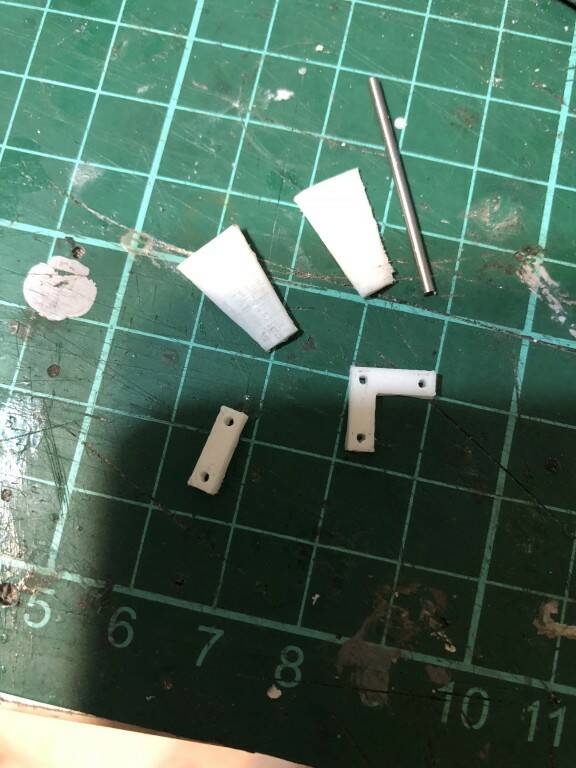

重新打印了尾舵以及尾舵拉桿,舵機選用的是一個6g舵機。艦首原來的靜態VLS板件被替換成打印的模型飛彈發射井。共可發射兩枚飛彈。



 樓主| 發表於 2019年5月20日 06:03 PM | 顯示全部樓層

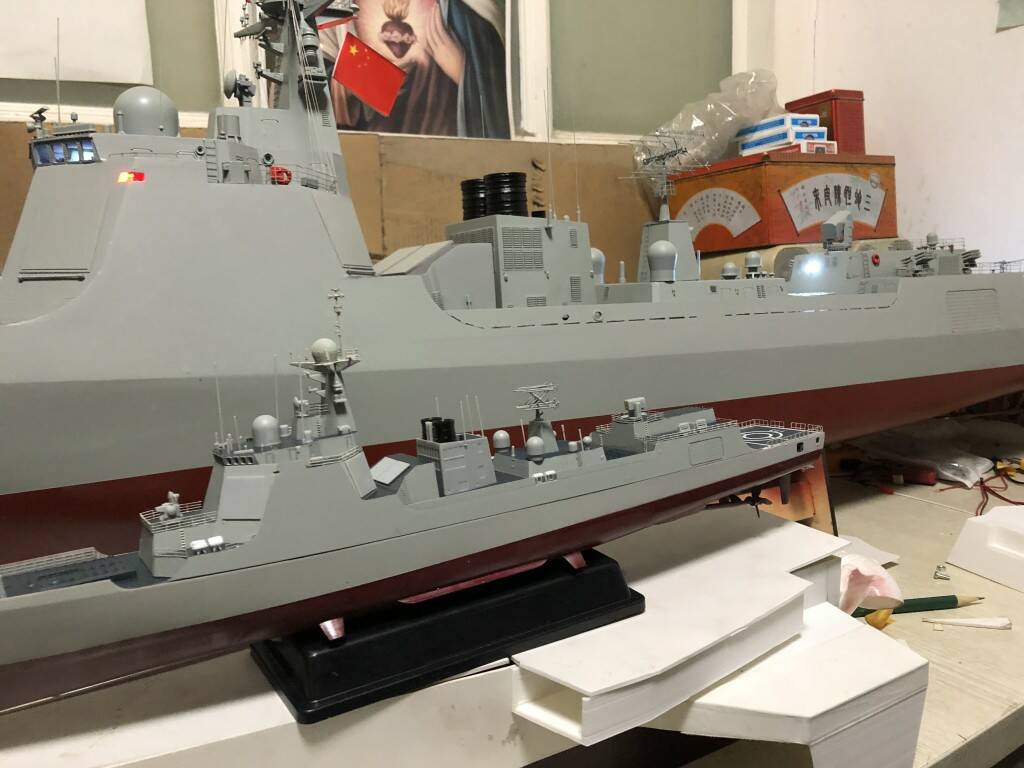

上層的靜態部分很簡單,本人擁有一個KYMODEL出品的1/100比例的052D型驅逐艦,所以幾乎可以不看說明書拼裝。 IMG_5904.JPG IMG_5808.JPG IMG_5791.JPG



點評

給星星: 5.0
給星星: 5
  發表於 2019年5月23日 12:29 PM
給星星: 5
  發表於 2019年5月22日 07:47 PM
給星星: 5
  發表於 2019年5月20日 07:50 PM
 樓主| 發表於 2019年5月21日 10:05 AM | 顯示全部樓層

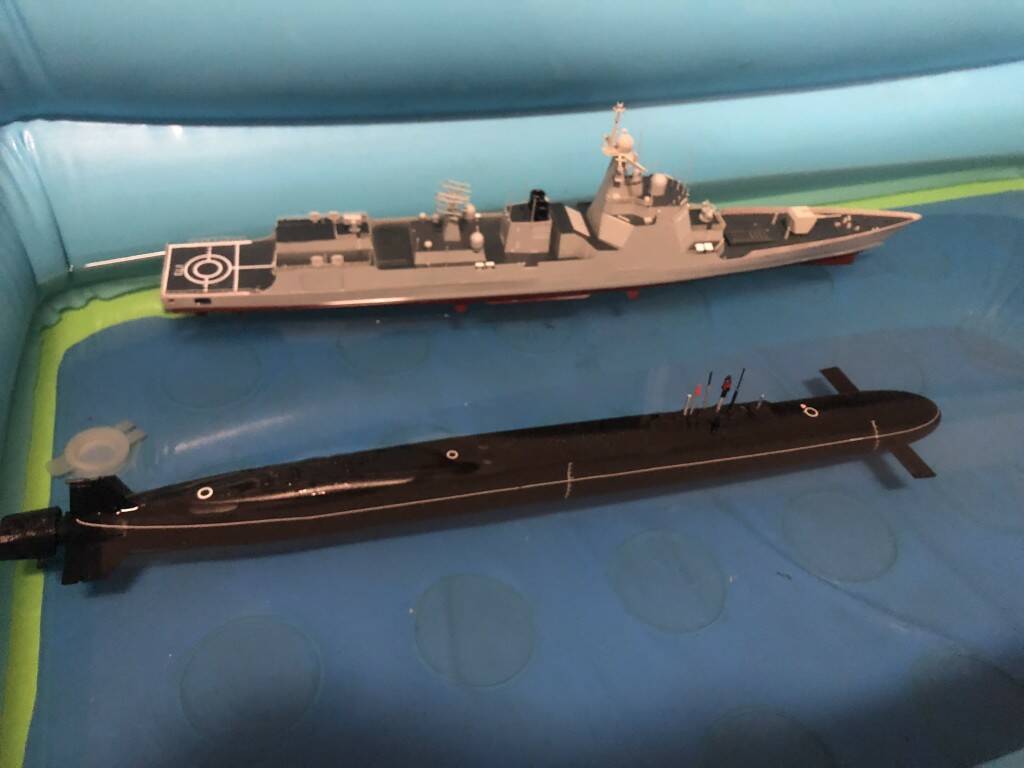

配重測試,黑色潛艇為同一品牌的北風之神核潛艇,1/350比例。 IMG_5897.JPG IMG_6072.JPG
