自製迷你三汽缸蒸氣(氣動)引擎

[複製鏈接]
發表於 2019年1月3日 10:04 PM | 顯示全部樓層 |閱讀模式
本帖最後由 廖家旺 於 2019年1月3日 10:12 PM 編輯

時間飛快離上次發表作品不知覺就過了11年了
期間其實我也有一些創作
像是製冷晶片小冷氣




不過這不是今天介紹的重點就不多提了

本身是從事CNC銑床加工,且個人興趣所致也不斷在網路上吸收知識
所以累積了不少加工及製造的技巧
還記得上次發表的小山貓幾乎是純手工(只使用了很基本的工具,那時也沒有那麼強的製作技巧)
隨著技術增進
這次利用3D繪圖先構思出構造再利用家中的小車床,小銑床...等工具製作
甚至借用公司的三次元量測設備
這次挑戰蒸汽引擎相對碰到的難題更大
例如:曲軸如何製作、活塞製作、複雜的汽缸氣體流動切換的氣閥機構、
汽缸搪孔(自製了一隻精搪刀使用),氣閥室階梯段差孔如何加工達到同心度....等等問題

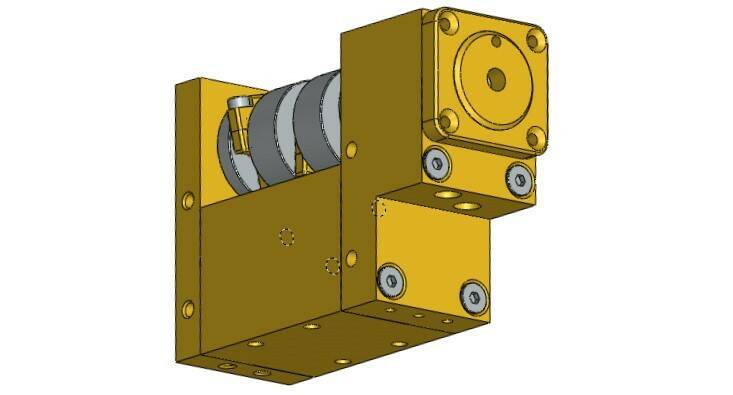

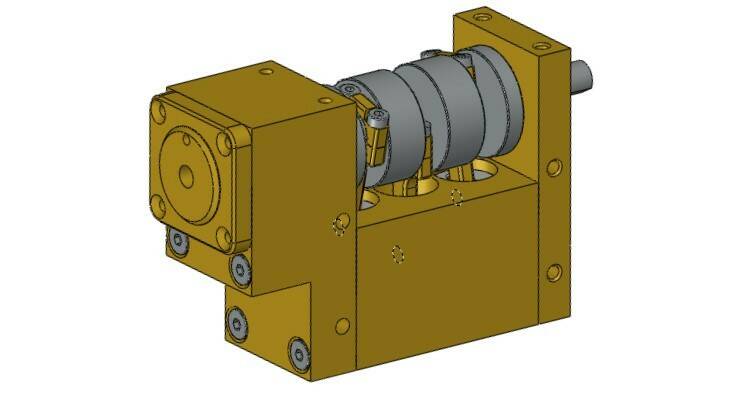

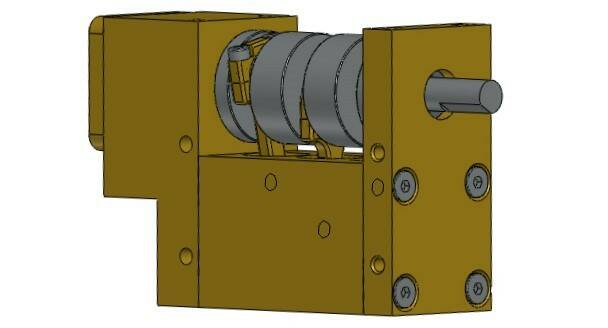

以下先貼幾張當初設計的3D圖照片

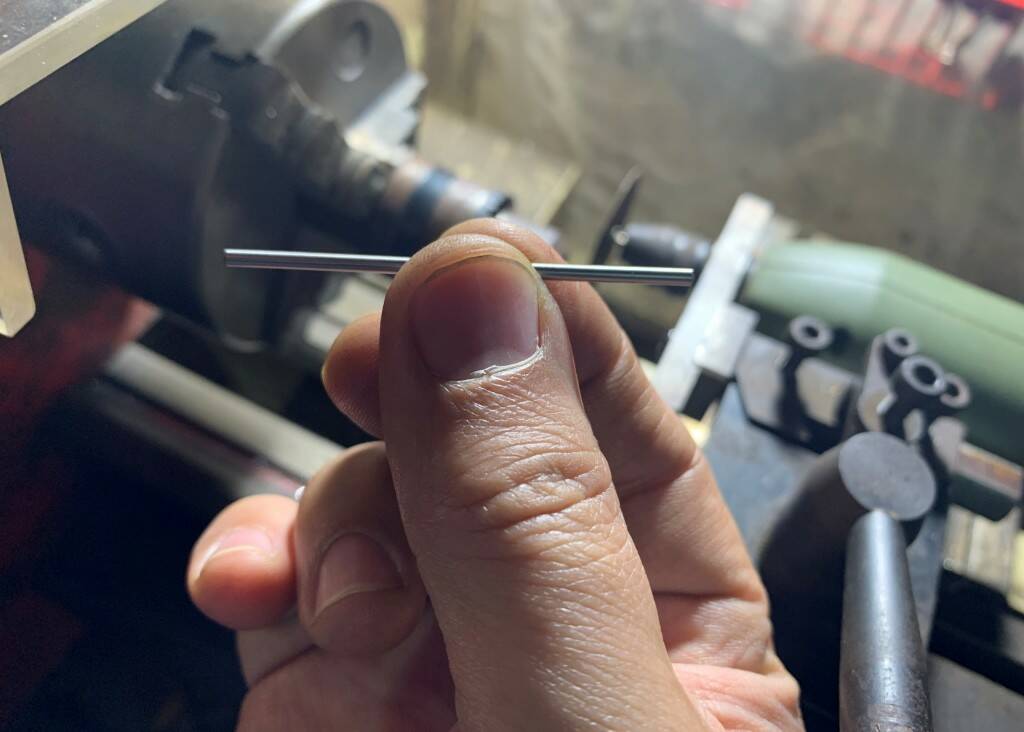

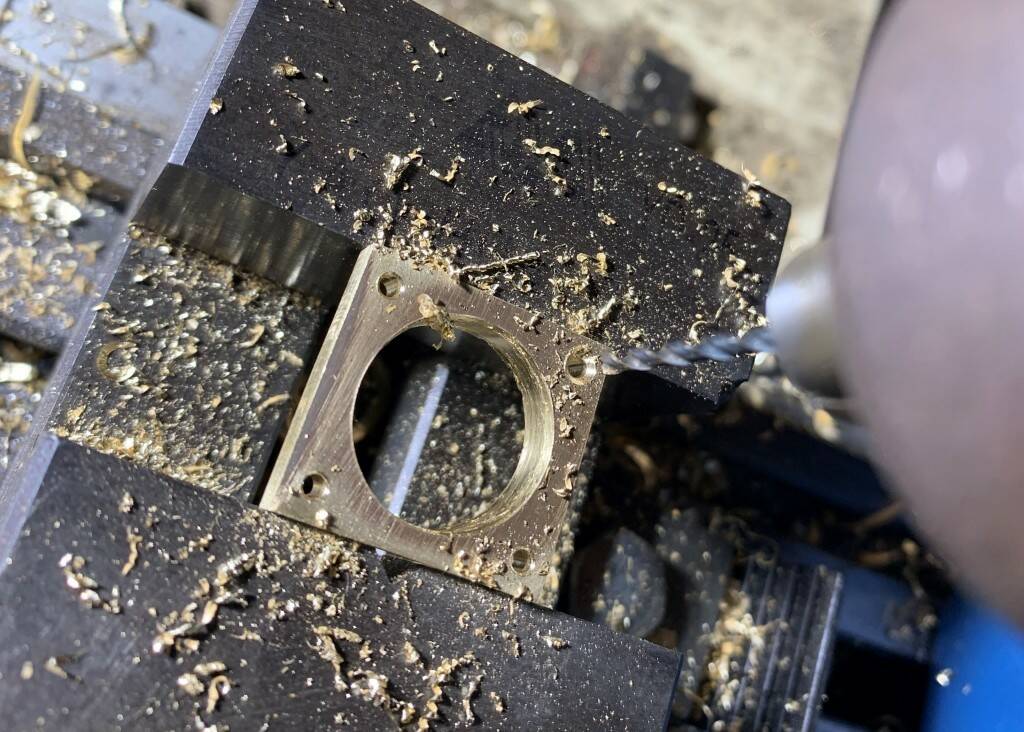

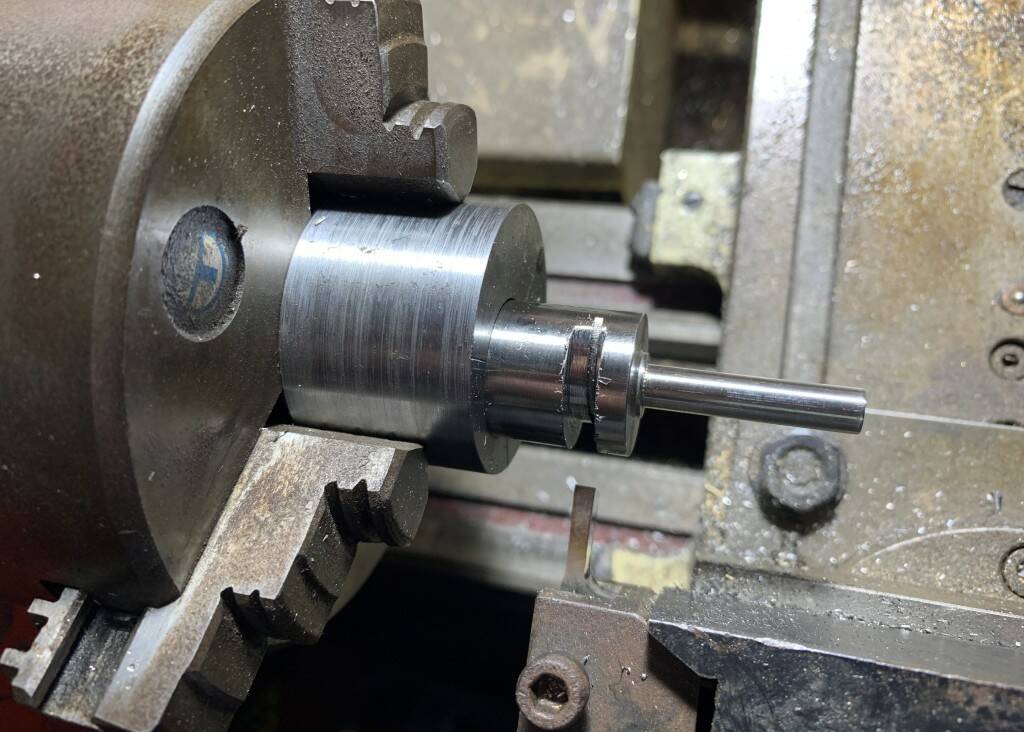

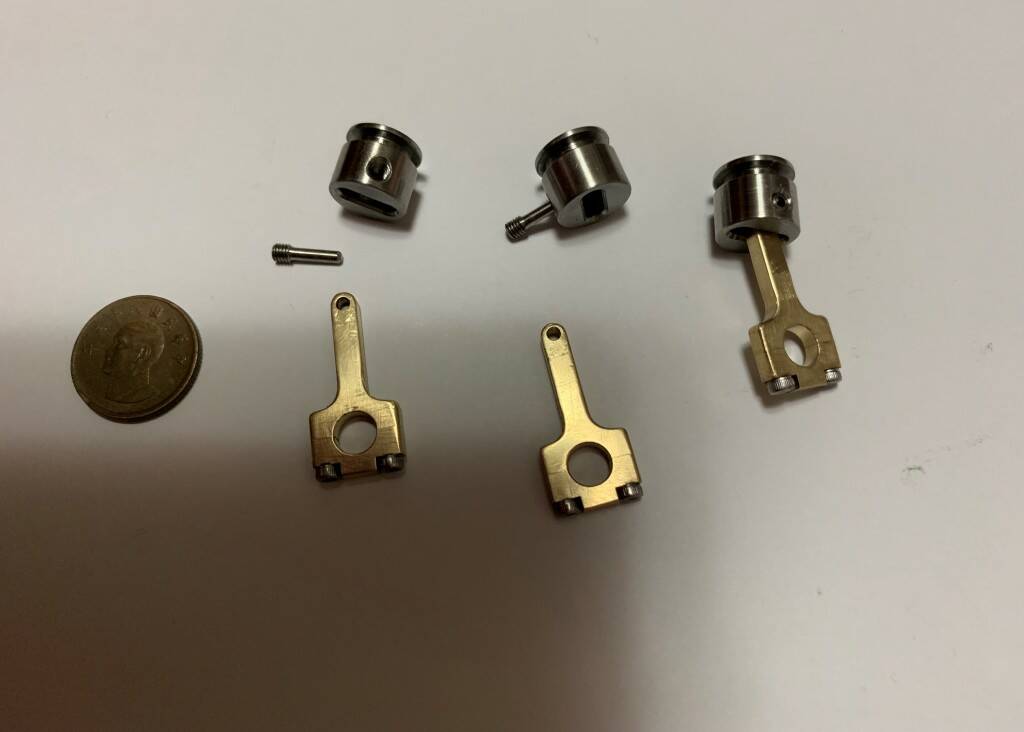

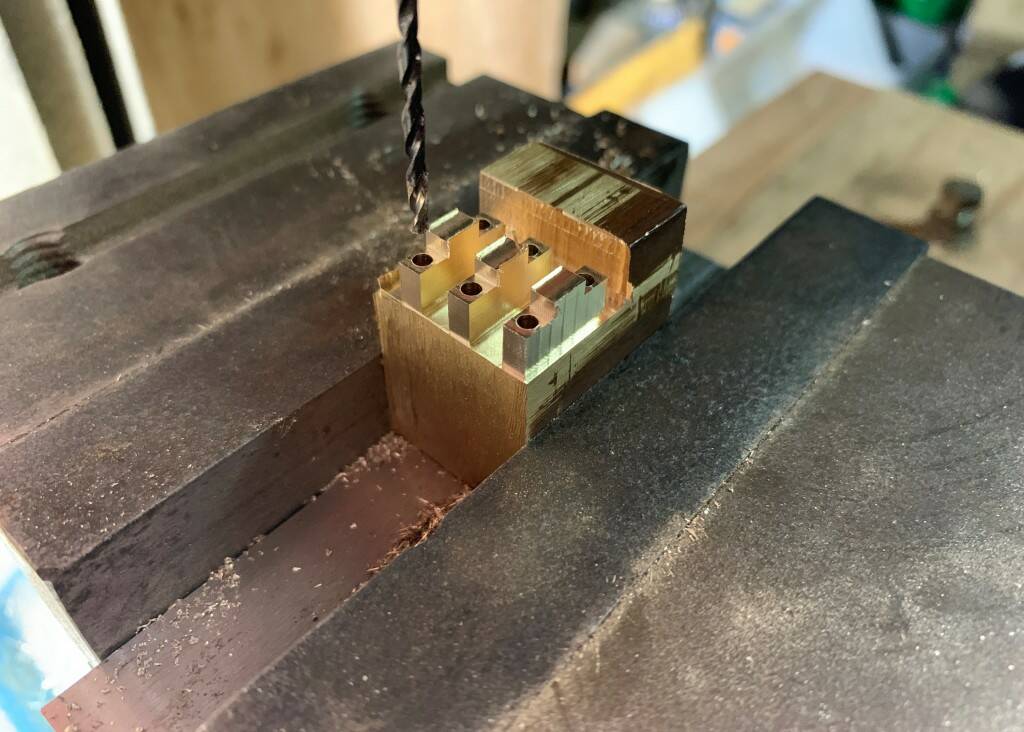

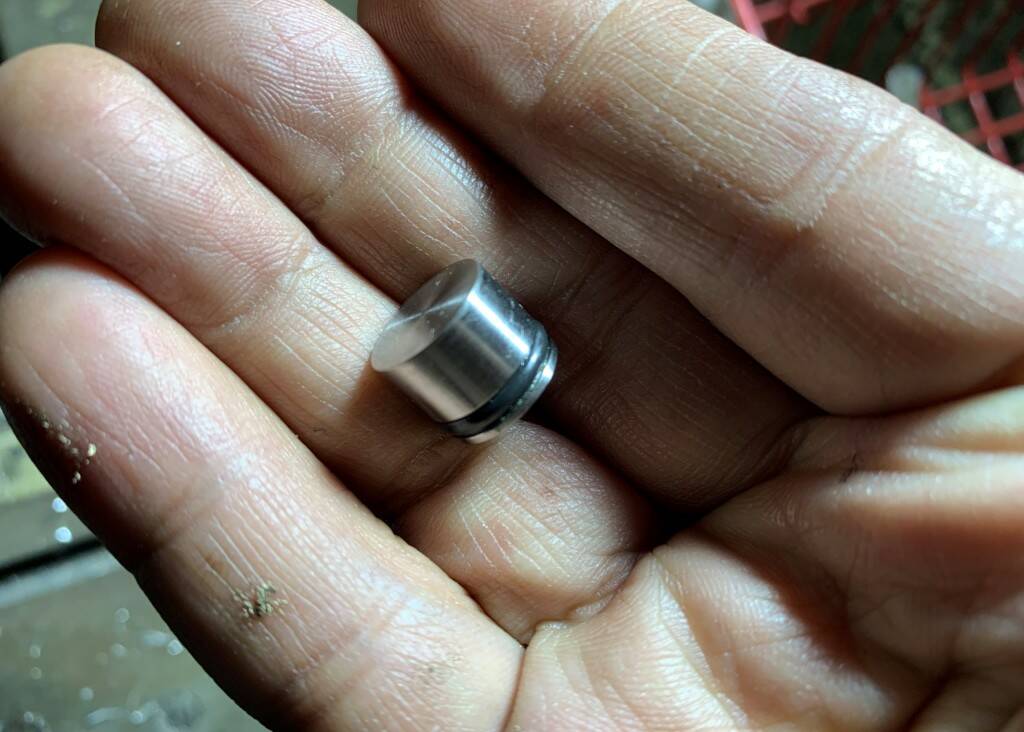

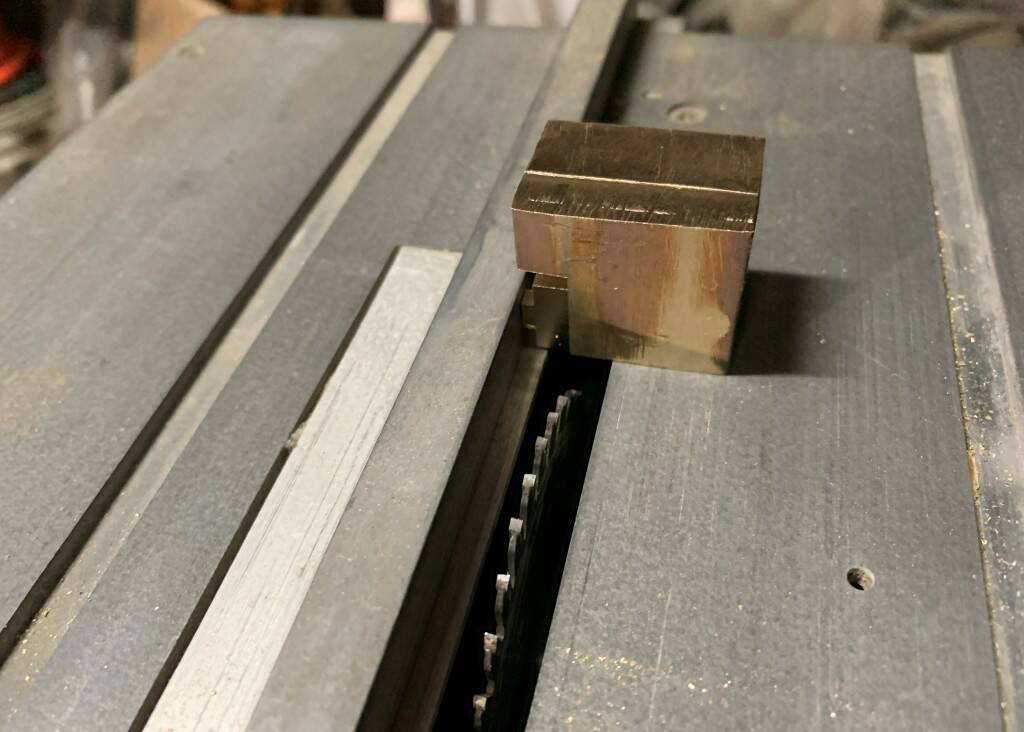

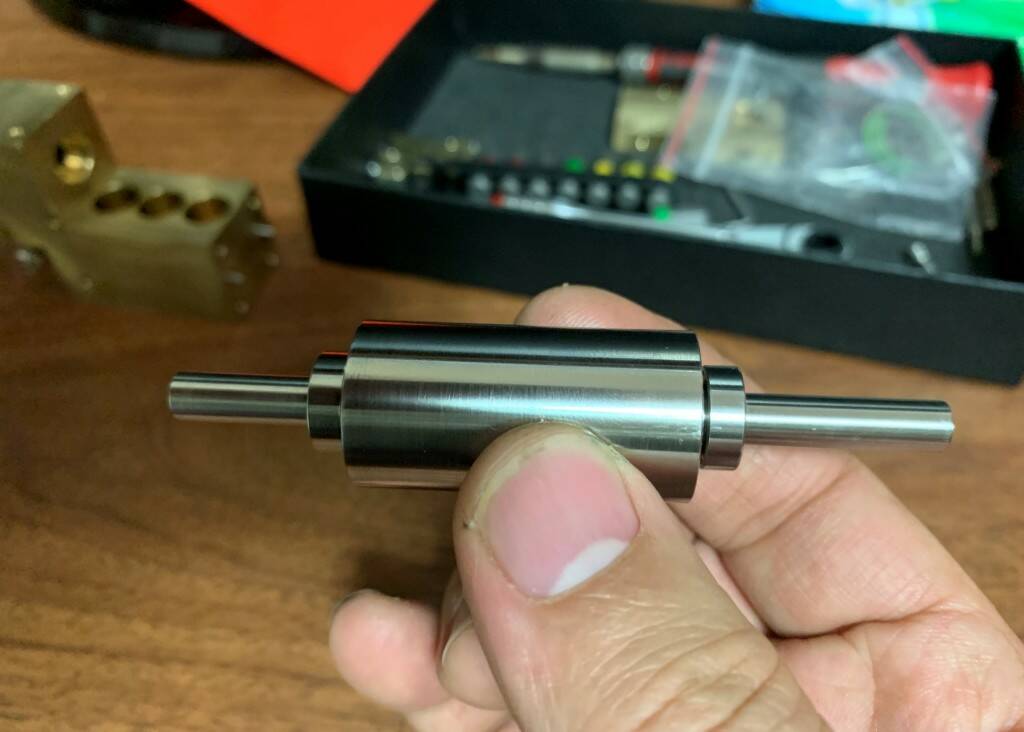

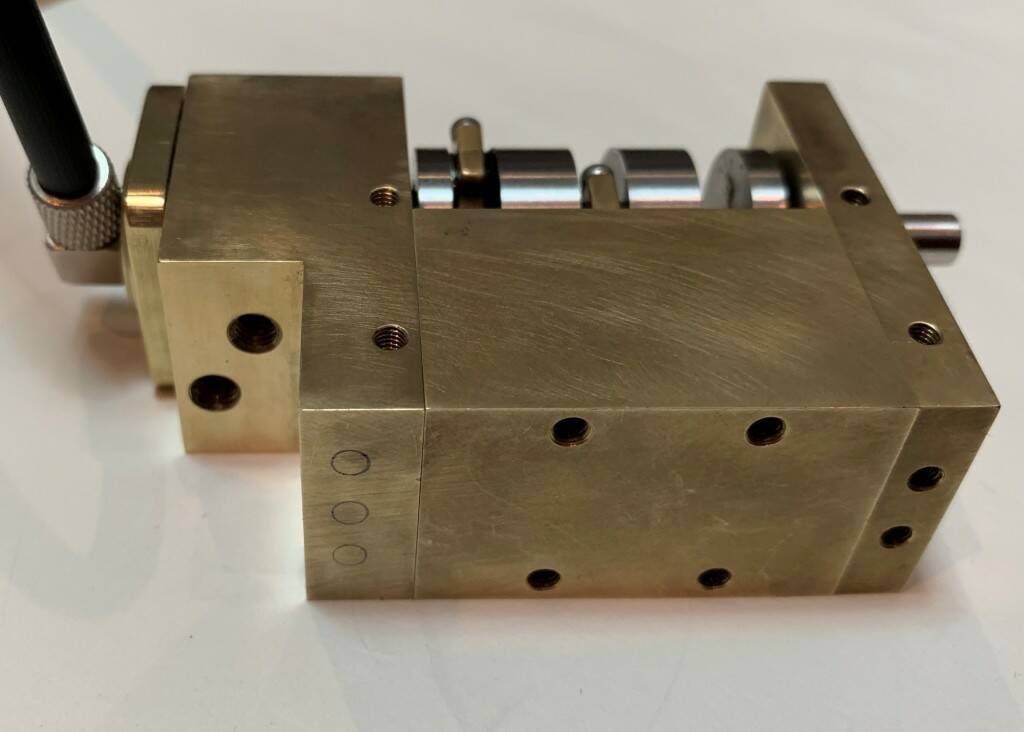

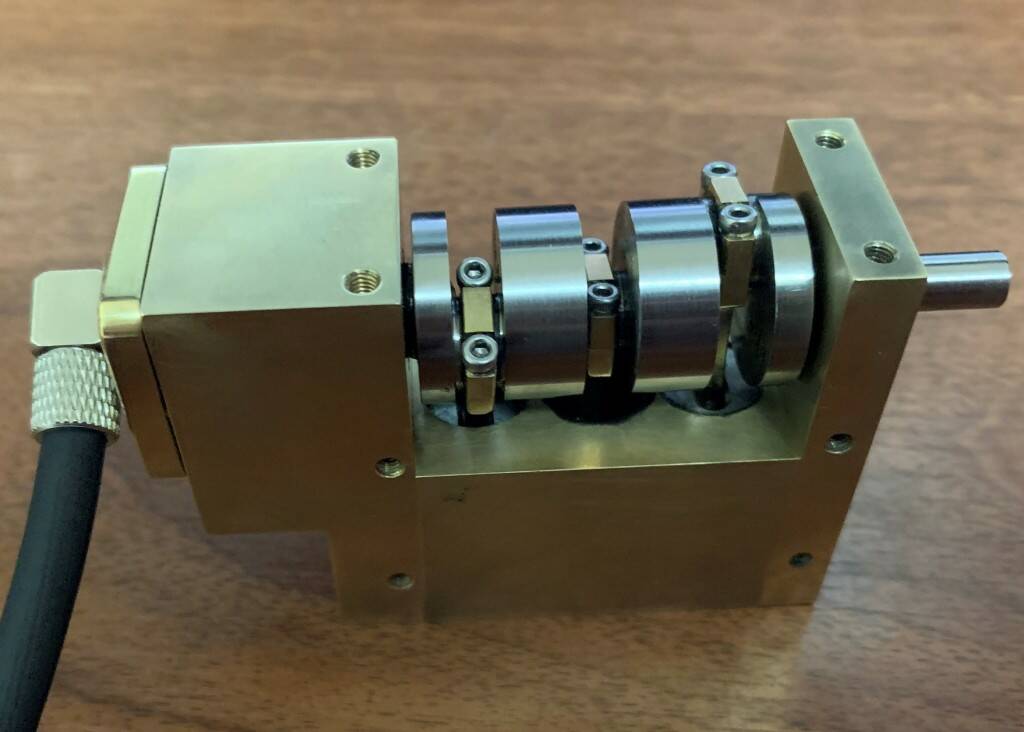

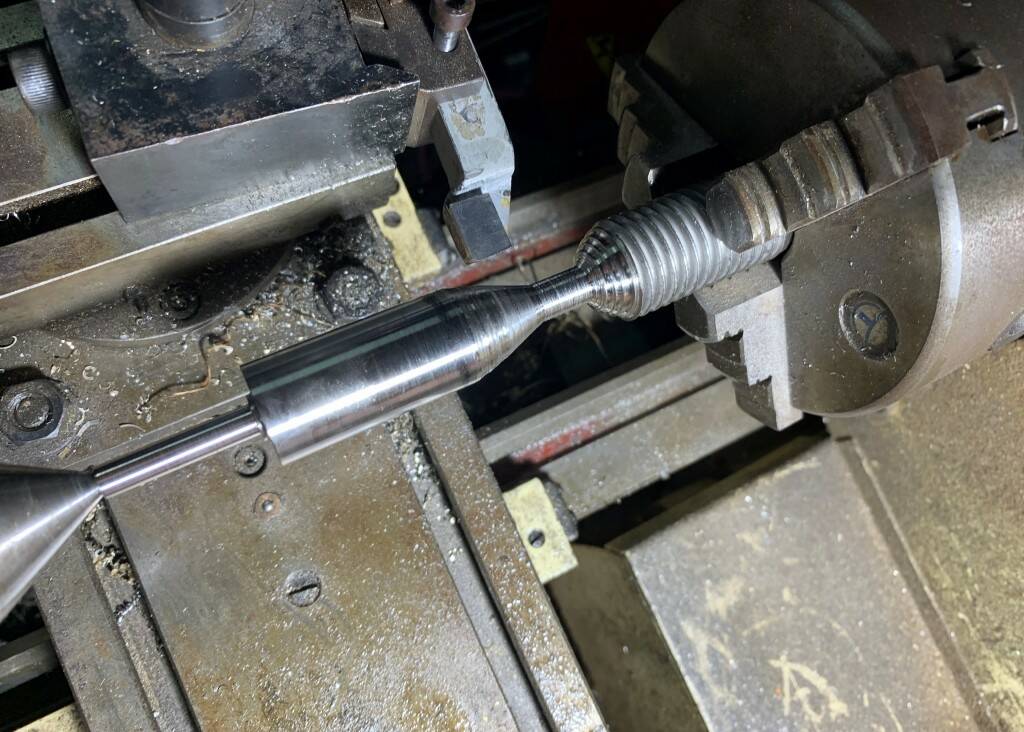

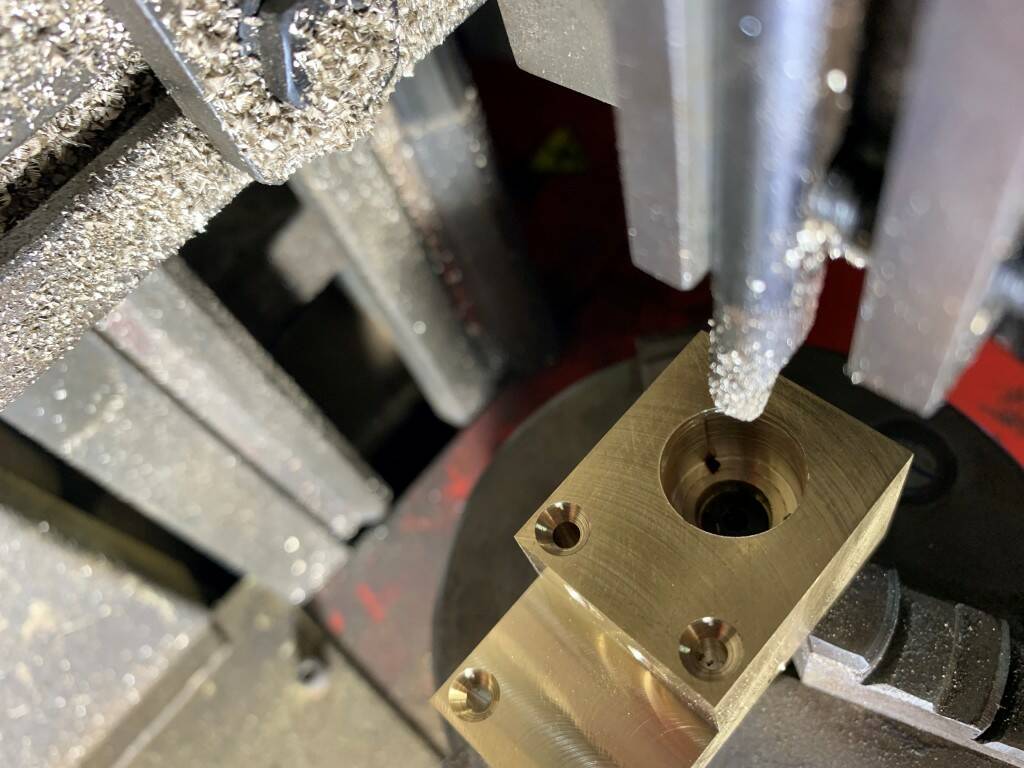

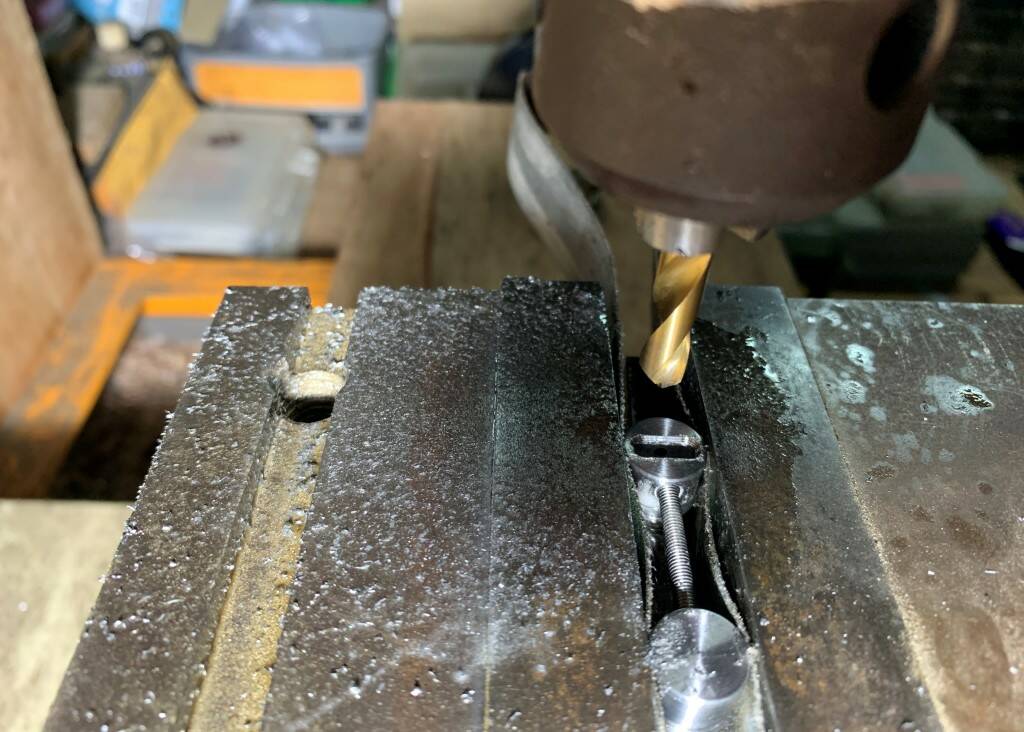

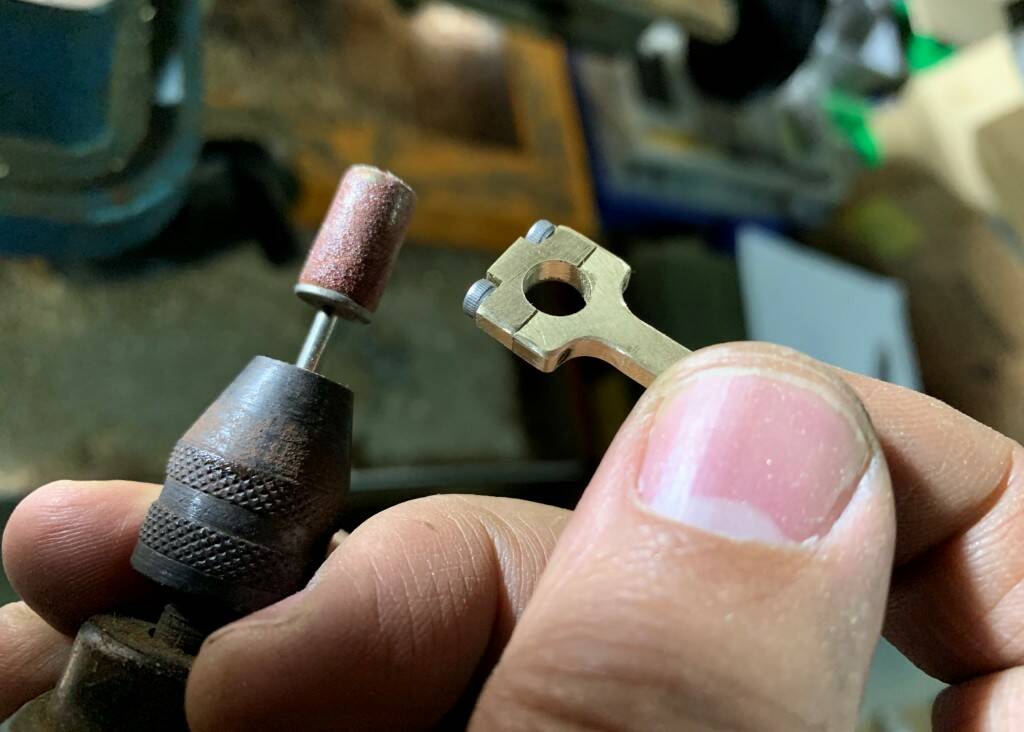

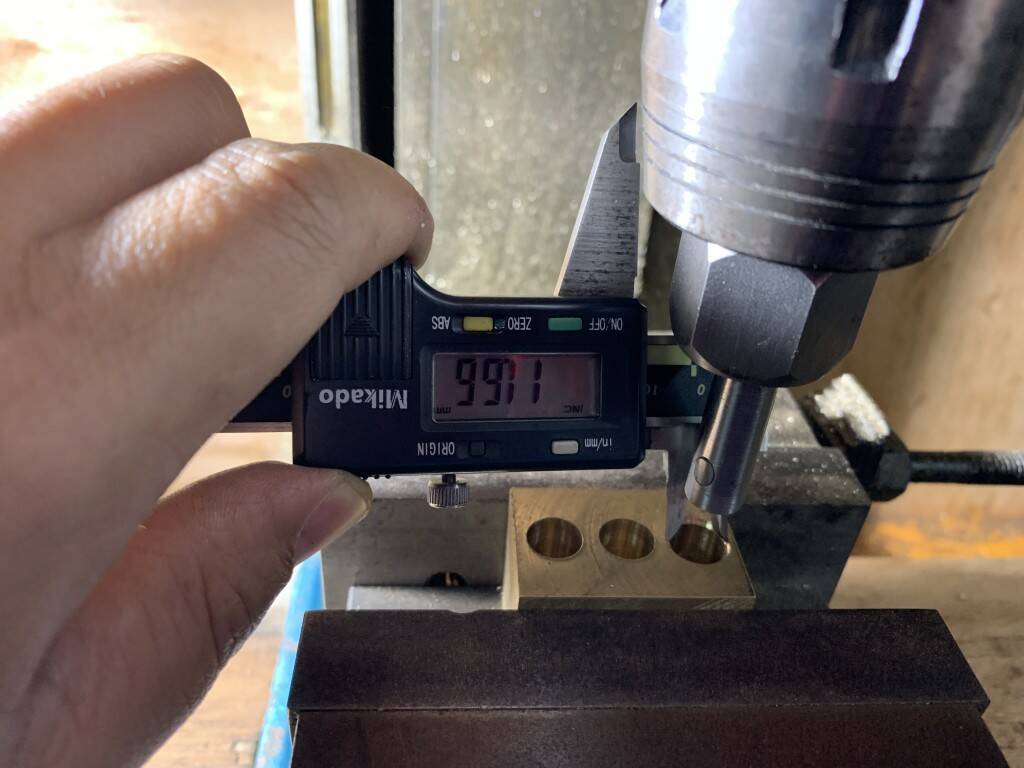

再來貼一些製作過程的照片







































照片的數量非常龐大所以我只貼了一些
我還製作了影片
有興趣的也可以進去觀看喔!!

















點評

給星星: 5.0
給星星: 5
  發表於 2019年1月8日 05:44 PM
給星星: 5
  發表於 2019年1月6日 10:45 AM
uki
給星星: 5
  發表於 2019年1月5日 10:50 AM
給星星: 5
超級高手  發表於 2019年1月4日 01:36 PM
給星星: 5
  發表於 2019年1月4日 01:00 PM

評分

參與人數 3積分 +15 收起 理由
ediosnrs1 + 5
majoy + 5 可惜我的層級有限<只能給5分.
網路之狼 + 5

查看全部評分

 樓主| 發表於 2019年1月3日 10:14 PM | 顯示全部樓層
影片以下的重複還有顛倒照片不知道怎麼跑出來的,我也不知道怎麼刪除就別看了



發表於 2019年1月3日 11:58 PM | 顯示全部樓層
難得一見的高手,只有佩服的份



點評

給星星: 5.0
給星星: 5
  發表於 2019年1月4日 08:40 AM
發表於 2019年1月4日 12:49 AM 來自手機 | 顯示全部樓層
強!



發表於 2019年1月4日 07:42 AM | 顯示全部樓層



發表於 2019年1月4日 08:40 AM | 顯示全部樓層
厲害~~~



發表於 2019年1月4日 10:42 AM | 顯示全部樓層
高手中的高手~



發表於 2019年1月6日 10:46 AM | 顯示全部樓層



發表於 2019年1月7日 09:43 PM | 顯示全部樓層



發表於 2019年1月10日 05:37 PM | 顯示全部樓層
廖先生:
   提供兩個影片 是有關我設計的空氣馬達  我的機構是氣穴的曲線是數學公式定義 所以要CNC加工 轉動葉片長度固定 但省掉曲軸及氣閥等元件  如有興趣我們再交流一下
https://www.youtube.com/watch?v=UjQyUTKmqcE
https://www.youtube.com/watch?v=8ifVmHx5ZWc&t=210s



點評

PaulWang[/backcolor]先生: 謝謝您提供的影片 我所知道的形式有好多種 像是齒輪式(油壓馬達)、葉片輪式、渦輪、活塞、轉子、幫浦....等等 而您提供的影片我一開始還以為是葉片輪 但怎麼看都怪怪的 因為葉片輪葉片是  詳情 回復 發表於 2019年1月10日 08:54 PM
 樓主| 發表於 2019年1月10日 08:54 PM | 顯示全部樓層
PaulWang 發表於 2019年1月10日 05:37 PM
廖先生:
   提供兩個影片 是有關我設計的空氣馬達  我的機構是氣穴的曲線是數學公式定義 所以要CNC加工 轉 ...

PaulWang先生:
謝謝您提供的影片
我所知道的形式有好多種
像是齒輪式(油壓馬達)、葉片輪式、渦輪、活塞、轉子、幫浦....等等
而您提供的影片我一開始還以為是葉片輪
但怎麼看都怪怪的
因為葉片輪葉片是獨立的
在偏心的氣室內利用多片葉片隔絕出多個小氣室
再利用轉動時小氣室的空間大小會產生變化來造成進氣及排氣
而您的是在偏心軸上打入一片貫穿葉片
我研究了好久就是想不通因為轉動時理論葉片的長度要改變才不會卡住
因為葉片輪氣室是圓的
後來終於想通了
葉片固定那當然就變成氣室每個點經過軸中心到對面點距離是固定的
所以氣室不是圓的
這因該就是您所說的利用數學公式去定義的
我的分析不知道有錯嗎
真的很謝謝您~~
這樣的構造我還真的是第一次看過
又多學一樣東西了~~



點評

廖先生你好: 是的 你的分析完全正確  詳情 回復 發表於 2019年1月11日 09:06 AM
發表於 2019年1月11日 09:06 AM | 顯示全部樓層
廖家旺 發表於 2019年1月10日 08:54 PM
PaulWang先生:
謝謝您提供的影片
我所知道的形式有好多種

廖先生你好:
    是的  你的分析完全正確



點評

請問兩個不同心園,軸心跟氣室,由中間隔片隔開兩個空間,一個空間灌入氣體該空間不是會只脹滿壓力嗎?怎麼會轉起來?沒看懂求教導一下。  詳情 回復 發表於 2019年1月12日 01:14 PM
