查看: 559|回復: 15

1/144海狼 衝潛改靜態 針筒

[複製鏈接]
發表於 2018年5月29日 11:36 PM 來自手機 | 顯示全部樓層 |閱讀模式
1/144 海狼
動工日期:2008/7/26
第一次試航:????
全長780mm/寬140mm/高138mm
出力: mini-Shuttle變電 380直驅  半浸槳32mm
水密艙: 掀蓋式WTC
油量:7.4 1500mah鋰電*1
續航能力:20分?
艦長:FS - CT6 35Hz
功能:十字舵 前後水平舵連動

二次施工:2018/5/15
施工重點:針筒水櫃下潛、前舵加大、後舵分段固定、注油孔、油封改良、馬達過3/1減速



點評

給星星: 5.0
ksh
給星星: 5
  發表於 2018年6月2日 04:17 PM
給星星: 5
  發表於 2018年5月30日 09:00 AM

評分

參與人數 1積分 +5 收起 理由
elapelbu + 5

查看全部評分

發表於 2018年5月29日 11:48 PM | 顯示全部樓層
沒水池可以玩,好想玩



 樓主| 發表於 2018年5月30日 12:01 AM | 顯示全部樓層



點評

給星星: 5.0
給星星: 5
  發表於 2018年5月30日 09:02 AM
 樓主| 發表於 2018年5月30日 12:33 AM | 顯示全部樓層
動力、後舵施工圖

軸心有下降4mm剛好閃過傳動軸

軸心有下降4mm剛好閃過傳動軸

十字舵

十字舵

船尾圖

船尾圖

測視圖

測視圖

黏合上視圖

黏合上視圖

切割下來前段黏合

切割下來前段黏合

抓直線

抓直線

上補土在打磨

上補土在打磨

塑鋼土固定後打磨

塑鋼土固定後打磨

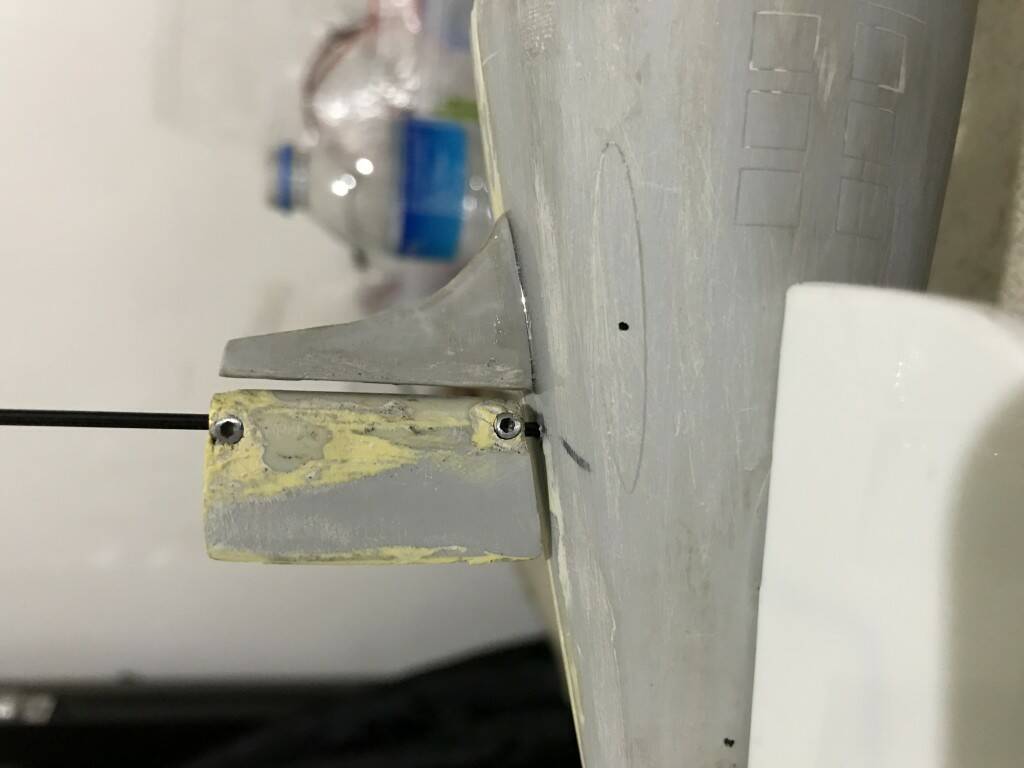

後舵切割放上2mm輪檔塑膠筆管

後舵切割放上2mm輪檔塑膠筆管

齒輪連軸器 軸心打磨

齒輪連軸器 軸心打磨



點評

給星星: 5.0
給星星: 5
  發表於 2018年5月30日 09:03 AM
發表於 2018年5月30日 09:03 AM | 顯示全部樓層



 樓主| 發表於 2018年5月30日 08:34 PM | 顯示全部樓層

壞掉的門鎖 鎖固定的螺絲

壞掉的門鎖 鎖固定的螺絲

白鐵跟銅不好焊接 後來改塑鋼土固定

白鐵跟銅不好焊接 後來改塑鋼土固定

加塑膠墊片防水

加塑膠墊片防水

裁切下來頭轉過來縮緊

裁切下來頭轉過來縮緊

中空有內螺牙

中空有內螺牙

傳動軸挖洞

傳動軸挖洞

你家窗戶上的孔塞

你家窗戶上的孔塞

套上去嘟嘟好

套上去嘟嘟好



發表於 2018年5月31日 12:58 AM | 顯示全部樓層
很厲害



點評

過獎了大大們比厲害多了  詳情 回復 發表於 2018年6月10日 08:34 AM
發表於 2018年5月31日 04:16 PM | 顯示全部樓層
最佩服造潛艦的高人.自己水1面艦造好幾艘.就是造不出潛艦



點評

論壇都有很多大大們的造潛艦心得你也可以的 歡迎加入潛艇部隊  詳情 回復 發表於 2018年6月10日 08:37 AM
發表於 2018年6月1日 09:22 AM | 顯示全部樓層
真的很強也很有耐心,我之前也想做一艘,但到最後只做成衝潛式的



點評

真心不騙 真的 靜態下潛真的好玩  詳情 回復 發表於 2018年6月10日 08:39 AM
 樓主| 發表於 2018年6月10日 08:34 AM | 顯示全部樓層

過獎了大大們比厲害多了



 樓主| 發表於 2018年6月10日 08:37 AM | 顯示全部樓層
civic9995 發表於 2018年5月31日 04:16 PM
最佩服造潛艦的高人.自己水1面艦造好幾艘.就是造不出潛艦

論壇都有很多大大們的造潛艦心得你也可以的
歡迎加入潛艇部隊



 樓主| 發表於 2018年6月10日 08:39 AM | 顯示全部樓層
badcat 發表於 2018年6月1日 09:22 AM
真的很強也很有耐心,我之前也想做一艘,但到最後只做成衝潛式的

真心不騙
真的
靜態下潛真的好玩
