MINI-Z FWD改(ASF)

[複製鏈接]
發表於 2018年1月31日 11:57 PM | 顯示全部樓層 |閱讀模式
本帖最後由 a1980201 於 2018年2月1日 12:05 AM 編輯

原本的RA39
IMG_0826.JPG IMG_0827.JPG

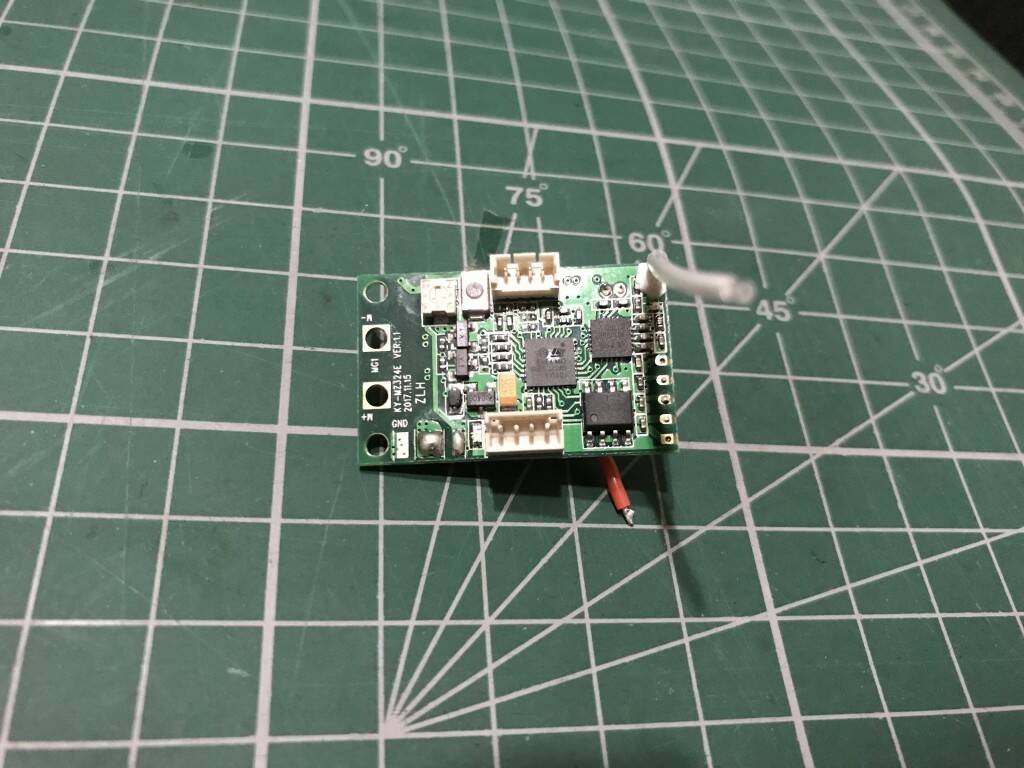

換RA23T(MD014)


大小長度一樣,但是IC排列不一樣,有些妨礙
SPORT所有端口除開關處正反面都有端子處可接,AWD這板子開關處和電源正負極只有正面
上蓋接馬達的地方卡1顆電阻,懶得剪上蓋直接拿烙鐵燒一點點XD


反面底部後部出線處有點卡,SPORT機板那部位空空的,MD014多一個元件
而且SPORT只有開關2條線是從上面拉線到底部,電源、轉向都從底面直接拉線;
AWD開關電源共4條要過出線處,原本焊電源的線有點粗,只好再換細一點的


改VE板子因為比較長,要把上蓋後部出線口旁的擋塊全磨掉
不過我沒改...網路上搜尋有些用VE機板,甚至日本還有用3D印表機做加長型上蓋

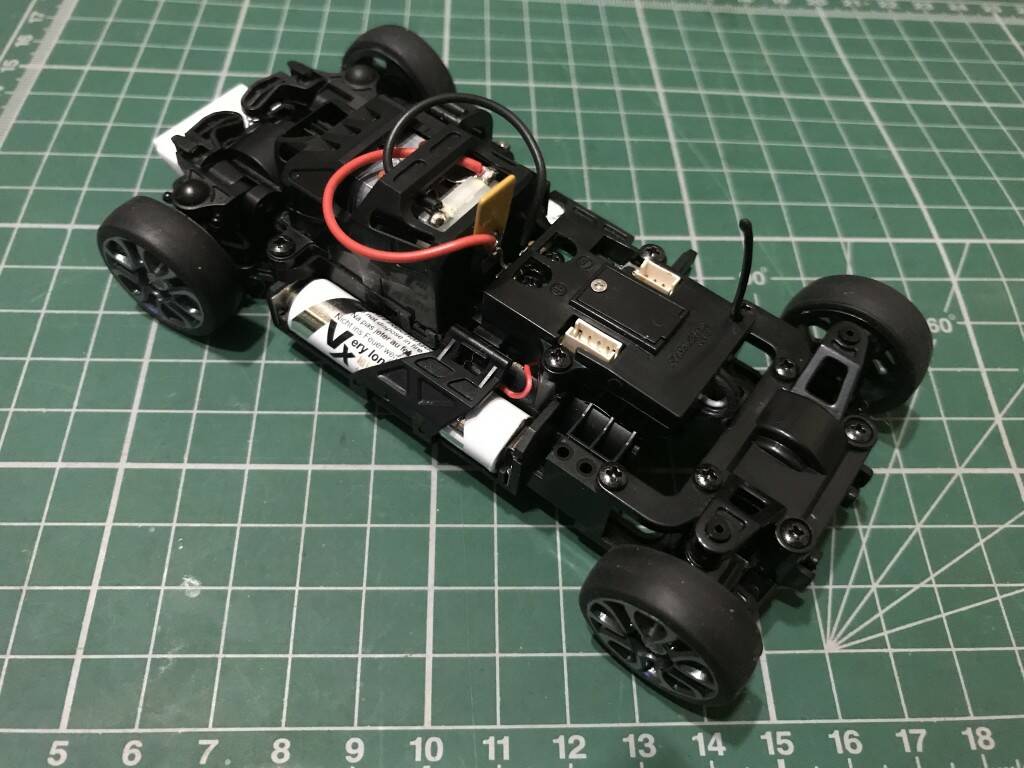

完工~

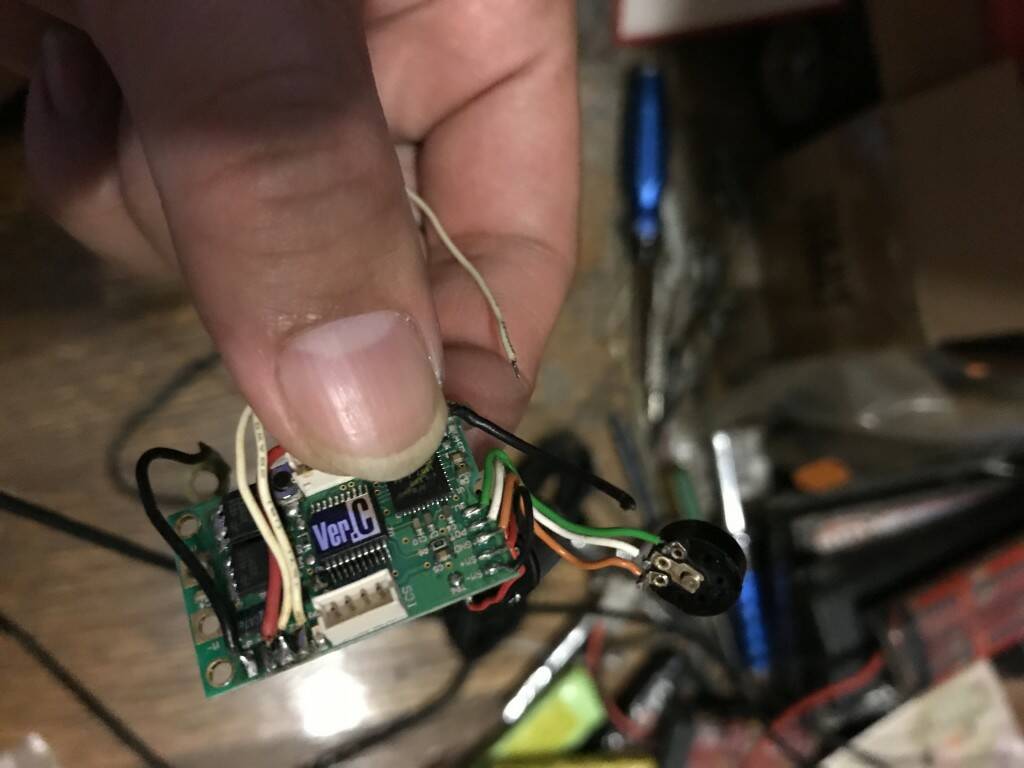

會烙鐵自己換掉不難,不過要注意馬達正負極顛倒,換可變電阻VR,AWD的V跟接地要對調才能上
開頭沒注意裝好後對頻完轉向打底GG叫~噗

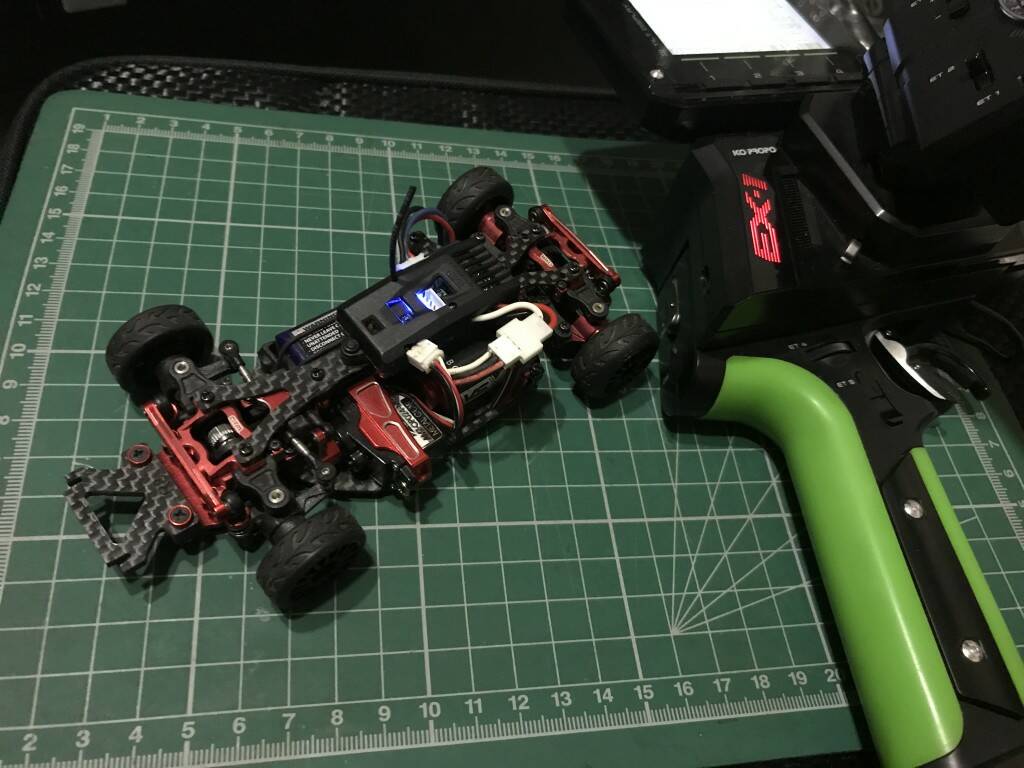

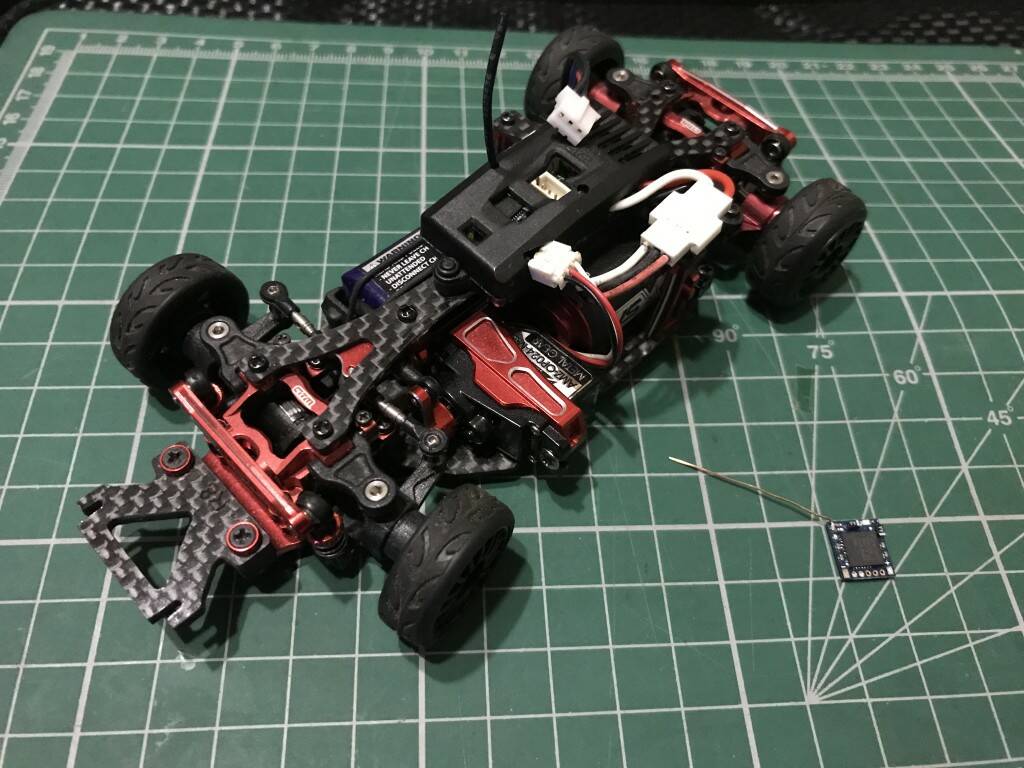

加碼山寨板ASF
9mm X 10mm,超小der~塞入舊版AMZ電變盒子裡

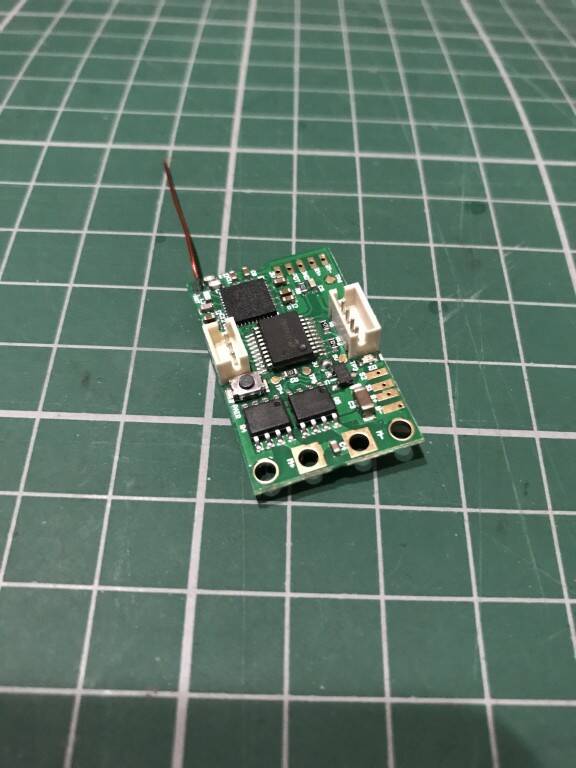

另一塊山寨板ASF,Tiki可用,ICS聽說也能...不過暫時沒得試,
新電腦WIN10抓不到我RS232的ICS線,要等回老家用WIN7試了。

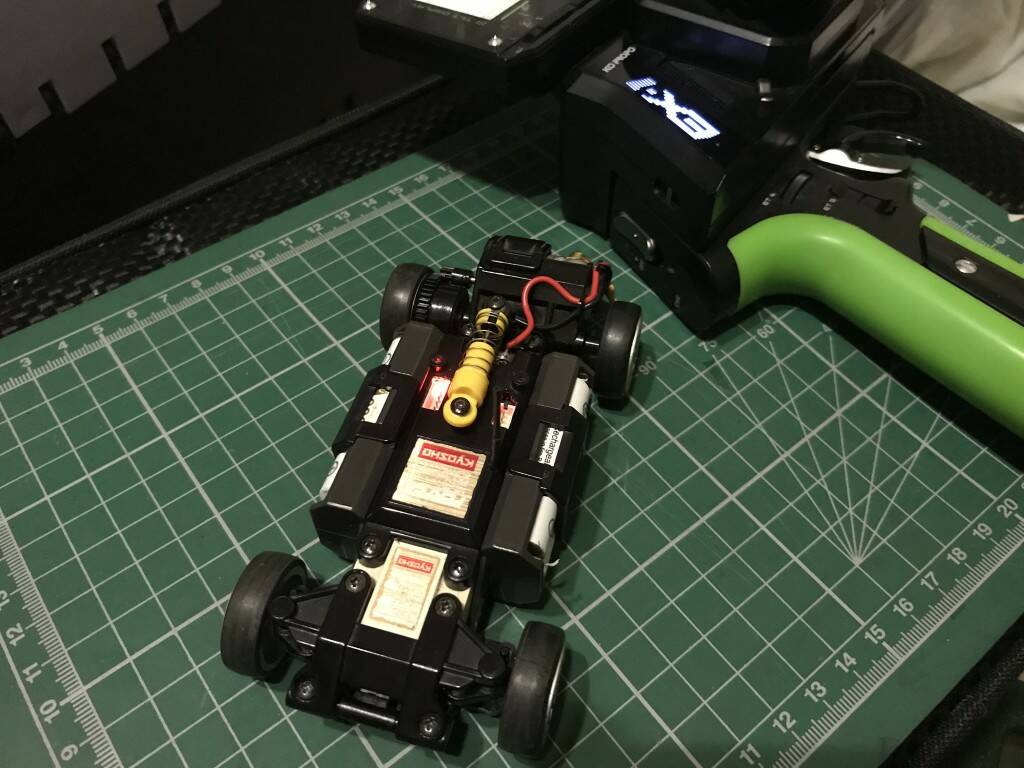

復活的MR01 顆顆





點評

給星星: 5.0
給星星: 5
讚 mr01復活真好  發表於 2018年2月7日 02:47 PM
給星星: 5
  發表於 2018年2月6日 10:44 AM
給星星: 5
  發表於 2018年2月4日 12:03 AM
