FPV 眼鏡內置兩個5.8GHz 接收模組及兩個天線端口以及兩個可獨立工作的顯示模組，實現3D 視覺FPV 飛行體驗，在該模式下需要配套的3D 攝像頭SKY301 和雙路發射器SKY201,3D 攝像頭的兩個鏡頭採用平行法進行拍攝，在拍攝一定近景的時候立體感增強，而拍攝遠景的時候立體感將減弱，但整體將呈現更爲生動視覺體驗。
該FPV 眼鏡同樣可以工作在常規的分集接收模式，在這種模式下以普通的2D 圖像顯示，無線的頻道和波段設置可以很好的兼容SKY201 和其他發射器，支持5 波段和40 個頻道.
快速入門
準備

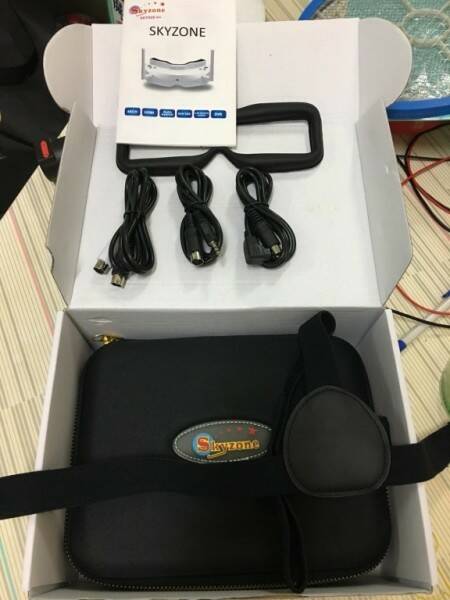

· 爲FPV眼鏡安裝好鏡片、眼罩、天線以及存儲卡。
· 將攝像頭與發射器連接好，並給發射器通電，設置好工作頻道，給FPV眼鏡接通電源。
· 短按按鈕調節頻道並與發射器保持一致，即可觀看攝像頭拍攝的畫面。
· Pull the IPD Adjuster to adjust the interpupillary distance.
按鈕功能（回放模式的按鈕功能請見後面“Playback”部分描述）
TRACK Button:
· 在正常模式短按爲Head Tracker復位功能。
· 長按MENU按鈕3秒可進入菜單設置狀態。
· 在MENU狀態，使用該按鈕切換4個主菜單。
CHANNEL Button:
· 在3D RF模式，短按爲頻道加按鈕。
· 在2D RF模式，短按爲頻道按鈕，可多次短按則循環調節頻道。
· 在3D RF、2D RF、AV IN、PLAYBACK模式長按3秒可調節音量加。
· 在MENU狀態，爲向上選擇。
BAND Button:
· 在3D RF模式，短按爲頻道減按鈕。
· 在2D RF模式，短按爲波段按鈕，可多次短按則循環調節波段。
· 在3D RF、2D RF、AV IN、PLAYBACK模式長按3秒可調節音量減。
· 在MENU狀態，爲向下選擇。
REC Button:
· 在3D RF、2D RF、AV IN模式短按可進行錄像，再次短按可停止錄像。
· 在MENU狀態，爲確定按鈕。
PHOTO Button:
· 在3D RF、2D RF、AV IN模式的視頻預覽狀態短按可進行拍照。
· 在MENU狀態，爲退出按鈕。
CAMERA Button:
· 在任何模式都可短按CAMERA按鈕切換至Front Camera模式。
· 在3D RF模式，長按3秒執行快速2D切換。
RF mode
3D mode
· 3D mode只在RF模式下有效，其他模式自動切換爲2D顯示。
· 默認的頻道配置有4個，可通過按鈕調節頻道，還可在菜單中將RF Band設爲“自定義”，然後選擇合適的Band，並調節合適的頻道。（請謹慎使用“自定義”功能，頻率間隔太近將產生相互影響，建議的頻率間隔約40MHz）。
· 長按按鈕可快速切換至2D顯示模式，（當出現嚴重的環境幹擾的情況可快速改善顯示其效果，避免兩眼觀看的圖像不一致）, 在該模式下的無線頻道不會發生變化，這與關閉3D mode模式後的2D模式是不一樣的，快速2D模式下的信號來源默認情況是RX1通道，可在菜單中改變此設置。
2D mode
· 如果不使用3D模式，則可在菜單中關閉3D模式，此時將以分集接收模式工作，菜單中3D模式項下面的其他功能設置項將不起作用。
· 按按鈕可調節頻道，按按鈕可調節波段，多次按可循環操作。
Front Camera
· 該FPV眼鏡前置攝像頭擁有VGA分辨率和良好的低照度特性，使得利用該功能可以非常簡便的觀察周圍環境而不用摘下FPV眼鏡。
· 在任何模式下都可以按按鈕快速打開前置攝像頭。
· Front Camera只設計用於臨時取景觀看周圍環境，不可以錄製該畫面至存儲卡，也不可以通過AV OUT輸出該畫面，在已經啓用錄製的情況打開Front Camera並不影響錄製的畫面。
· 在打開Front Camera的情況可正常切換模式。
Image adjustment
· 可在圖像設置菜單設置圖像的Brightness、Contrast、Saturation、Hue、Sharpness Parameters，以達到個性化顯示效果。
· 在要設置的功能項上按按鈕將進入設置狀態，按按鈕調節大小，並且圖像上將實時顯示調節效果，按按鈕返回上一層菜單。
· 建議在較清晰的圖像畫面狀態設置這些參數。
Head Tracker
· 頭部跟蹤功能需要一個初始化時間，請在上電時讓產品保持水平位置，並儘量穩定，待聽見1“嗶”聲時表示初始化完成，即可開始使用頭部跟蹤功能，或者在本機保持穩定的狀態短按按鈕後，可正常使用。
· 短按按鈕可將 PPM信號復位至中心位置，併發出提示音。
· 在菜單中可設置PPM通道：CH5-CH6、CH5-CH7、CH5-CH8、CH6-CH7、CH6-CH8、CH7-CH8。
· Pan Tracking range ：180度（左右各90度）、120度（左右各60度）、90度（左右各45度），默認90度。
· Tilt Tracking range ：120度（上下各60度）、90度（上下各45度）、60度（上下各30度），默認90度。
· Pan Correction ：通過此設置可單獨補償Pan的中心偏移，0～10個等級可設置，實際補償的角度跟雲臺轉動角度有關。
· Tilt Correction ：通過此設置可單獨補償Tilt的中心偏移, 0～10個等級可設置，實際補償的角度跟雲臺轉動角度有關。
Recording
· 建議首次裝入存儲卡時，對存儲卡進行一次格式化操作。（見後面的Format SD card描述部分）
· 在RF Mode和AV in Mode都可以使用錄像功能，正常情況屏幕將顯示<>和<存儲卡容量信息>，此時可按按鈕啓動錄像，啓動錄像後<>以紅色顯示，並開始記錄錄製時間。
· 在預覽狀態，還可以按按鈕拍攝照片，併發出提示音。（不能在錄像過程中拍攝照片）
· 默認情況錄製視頻的同時也包括聲音，可以在系統菜單中關閉”錄製聲音”功能，則只錄制視頻信號。
· 您也可以關閉整個錄像模塊以節省電量。
Playback
回放模式按鈕的功能：
· 在RF模式或者AV IN模式長按按鈕可進入回放模式，（請不要在回放模式下連接AV IN線）
· REC <播放/暫停/OK>按鈕
· PHOTO <停止/返回>按鈕
· BAND <上一個/快退>按鈕
· CHANNEL <下一個/快進>按鈕
· TRACK <刪除>按鈕
· 在回放模式下將直接預覽存儲卡中的視頻畫面或照片，右上角顯示文件名稱後4位編號，如果是視頻文件，則會在文件名稱下方顯示該文件的錄製時長。
· 在播放視頻文件過程中，可按<快退/快退>按鈕進行2X,4X,8X快速播放，並按<播放>按鈕恢復至正常速度，當播放完時，畫面停留在該文件的第一幀畫面上，此時需要按<停止>按鈕返回至預覽狀態，執行其他操作或再次播放。
· 在瀏覽存儲卡中的文件時，如果需要刪除某個文件，則在瀏覽到該文件時按<刪除>按鈕,將彈出刪除菜單，按按鈕可刪除當前文件。
· 本機可能不能正常識別除本機拍攝的文件以外的其他文件。
AV input
· The goggles support AV IN. The wireless model will close when the AV IN is connected to save power.
· 如果要進行回放，請提前拔出AV IN插頭，並且在回放過程中也不要插入AV IN插頭（如果強行這樣操作將自動退出回放模式）。
AV output
· AV Out is the diversity Video and Audio output
· Earphone port is audio output for connecting earphones，Each boot is automatically set to the lowest volume to avoid sudden loud boot。
Format SD card
· 進入系統菜單，選擇Format SD card選項，按按鈕進入設置狀態，按按鈕選擇< YES>, 再按按鈕將執行格式化操作。
· 請謹慎操作此功能，格式化後將刪除存儲卡中所有的文件。
Factory settings
· 進入系統菜單，選擇Factory settings選項，按按鈕進入設置狀態，按按鈕選擇< YES>, 再按按鈕將菜單中所有功能設置恢復至出廠默認狀態。
Screen OSD Overview
· 錄像圖標：正常情況顯示本色，錄像過程以紅色顯示，如果因爲某種原因不能錄像，例如：錄像模塊被關閉、存儲卡滿或者存儲卡錯誤導致不能啓動錄像，將顯示紅色 。
· 拍照：在視頻預覽狀態按一次按鈕，顯示一次紅色拍照圖標，表示拍攝了一張照片。
· 存儲卡圖標: 正常情況顯示本色，後面跟容量信息，並以GMB（1000MB）爲單位，當存儲卡滿後顯示紅色圖標。
· 模式圖標：RF模式，AV IN模式, PLAYBACK模式。
· 模式：只有在RF模式下可啓用3D顯示模式。
· 模式：在3D模式下啓用快速2D顯示，則顯示此圖標，並且還同時顯示出該模式下的信號源是RX1還是RX2。
· 模式：當關閉3D模式或者在AV IN、PLAYBACK、Front Camera模式都顯示此圖標。
· 模式：當本機連接PC後，顯示該圖標，在此模式下可通過PC的操作來管理本機存儲卡中內容，（可進行PC端回放，拷貝，刪除）。
· / 播放/暫停圖標。
· / 快退/快進圖標，在執行快退/快進操作時，該圖標後面緊跟其相應的倍速。
· 電源圖標:如果不需要本機監測電源電壓，則設置爲DC IN供電方式，屏幕顯示圖標，如果使用電池供電，則可以設置電池包電壓範圍，可選擇的範圍有：2S, 3S, 4S, 5S, 6S,且屏幕顯示對應的電池圖標，表示滿電量狀態， 表示低電量狀態。
· 頻道圖標： 在3D模式顯示CH，如果在3D模式下啓用<自定義>波段設置，那麼屏幕還將同時顯示RX1/RX2的波段與頻道信息，在2D模式顯示BAND和CH
Transmitter Operation Instruction
· 在安裝天線時請仔細確認天線端口和發射器的端口是否匹配，並確保安裝緊固後才能接通電源，否則可能因天線安裝錯誤導致損壞發射器。
· 必須將發射器安裝在通風良好的地方，不能將其安裝在封閉的空間或者嚴密包裹發射器。
· 使用過程請勿觸摸天線及天線金屬部件，避免影響發射器工作，觸摸天線金屬部件有燙傷危險!
· SKY201有2位LED顯示，在預設頻道模式顯示頻道，在自定義頻道模式時，左邊的1位LED顯示TX1的波段和頻道，右邊的1位LED顯示TX2的波段和頻道。
· 每次上電默認工作在預設頻道模式，在此模式下可通過，按鈕調節頻道，共4個頻道。
· 長按或按鈕進入自定義頻道模式，在此模式2位LED都將快速閃爍，並首先進入波段設置狀態，分別按按鈕設置TX1,TX2的波段，分別長按按鈕可退出波段設置模式，並進入正常的工作模式，在正常模式下可隨時短按或按鈕設置頻道。要從自定義頻道模式切換至預設頻道模式，請同時按住和按鈕。
· 還可以利用PWM信號來控制發射器的頻道，在遙控器上分配一個3檔開關，C-H,頻道加，C-L頻道減，在預設頻道模式下，使用接收機的一個PWM通道連接SKY201的S1端口的PWM信號來控制頻道，
· 自定義頻道模式下需要接收機的另外一個PWM通道連接SKY201的S2端口,遙控器上需要分配兩個3檔開關，C-H調節波段，C-L調節頻道， S1端口控制TX1的波段與頻道，S2端口控制TX2的波段與頻道。
