arduino小專案窮人音效組

[複製鏈接]
發表於 2017年7月29日 09:20 AM | 顯示全部樓層 |閱讀模式
本帖最後由 epg800 於 2017年7月29日 09:23 AM 編輯

分享個最近在研究的arduino小專案窮人音效組
模擬船引擎聲跟船笛聲

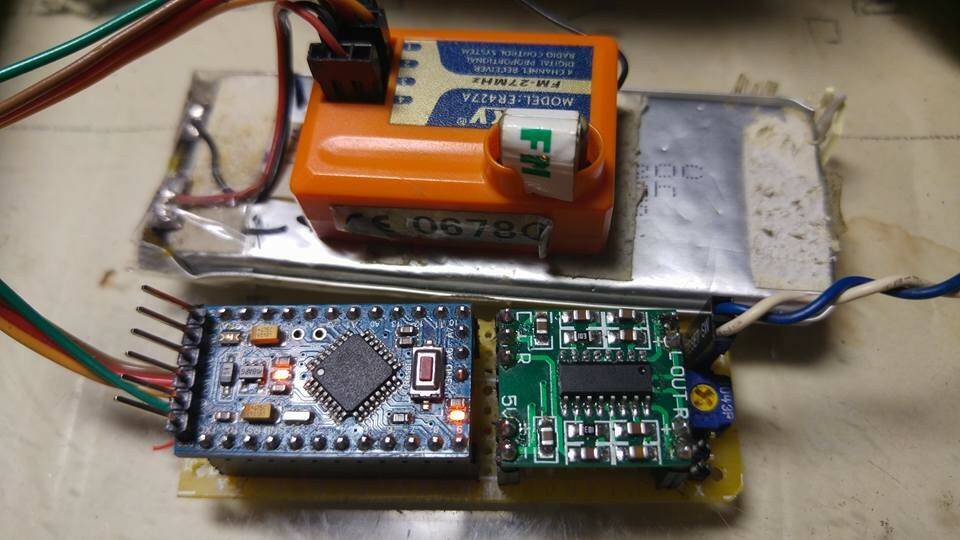

材料:1.arduino pro mini 5V 16MHZ
          2.PAM8403小功放
          3.50k可變電阻
          4.10uf電容

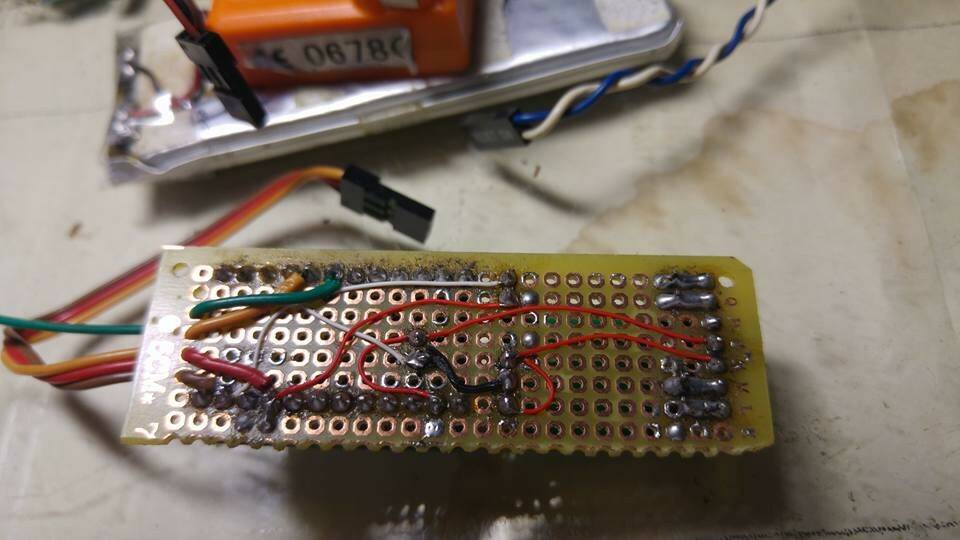

          5.洞洞板
          6.排針 插座
    以上所有材料100元有找 不用再什麼降壓升壓的 3.6v就可驅動
直接從接收機供電耐壓5v支援一般電變給的BEC電源 插了直上。
用y線跟電變油門ch並聯.引擎聲就會隨油門而改變。

另一條訊號線插你要的ch控制船笛聲開啟 船笛聲音長度沒有限制

搖桿壓多久 船笛就響多久

船笛做動時引擎聲會強制靜音
更多的討論資料在波蘭人的網站 看不懂波蘭文 估狗大神會幫你

https://alexrc.pl/viewtopic.php?f=17&t=11322

ship_sound_V1_5_Fishing_boat.zip (234.13 KB, 下載次數: 44)



評分

參與人數 1積分 +5 收起 理由
chungli3617 + 5

查看全部評分

發表於 2017年7月29日 09:55 PM | 顯示全部樓層
有興趣~~~~想做車用音效~不知道有沒有相關資料~~



 樓主| 發表於 2017年7月29日 10:54 PM | 顯示全部樓層
另一組卡車的 但我覺得有點卡卡的 你玩看看
mojoEngineSim-master.rar (29.32 KB, 下載次數: 28)



發表於 2017年7月30日 08:07 AM | 顯示全部樓層
不知道有沒有辦法做螺絲槳飛機引擎的音效



點評

另一組飛機的 但還要再準備SD卡模組 我覺得這組的音程接續有點卡 你可以玩看看 https://www.rcgroups.com/forums/showthread.php?2372161-RC-Sound-module-for-20  詳情 回復 發表於 2017年7月30日 10:55 AM
發表於 2017年7月30日 10:17 AM | 顯示全部樓層



發表於 2017年7月30日 10:44 AM | 顯示全部樓層
網頁無法進去耶 囧

不知道有沒有影片可以展示一下真正的效果?



點評

網頁連結 我這邊都沒問題喔 不都有附上youtubeu影片了啊  詳情 回復 發表於 2017年7月30日 10:59 AM
 樓主| 發表於 2017年7月30日 10:55 AM | 顯示全部樓層
本帖最後由 epg800 於 2017年7月30日 11:11 AM 編輯
bossrv2002 發表於 2017年7月30日 08:07 AM
不知道有沒有辦法做螺絲槳飛機引擎的音效

另一組飛機的 但還要再準備SD卡模組
我覺得這組的音程接續有點卡 你可以玩看看
arduino schematic(1).rar (254.95 KB, 下載次數: 21)



 樓主| 發表於 2017年7月30日 10:59 AM | 顯示全部樓層
banana_skin1 發表於 2017年7月30日 10:44 AM
網頁無法進去耶 囧

不知道有沒有影片可以展示一下真正的效果?

網頁連結 我這邊都沒問題喔
不都有附上youtubeu影片了啊



發表於 2017年7月30日 12:12 PM | 顯示全部樓層
感謝分享!我花了500元淘了一個很鳥的汽笛小音箱..........
可惜我對電子實在外行,來去找懂的朋友教我組一套裝在1/200的Missouri BB63上!



 樓主| 發表於 2017年7月30日 12:52 PM 來自手機 | 顯示全部樓層
有心研究 這不難的



點評

能否請老師給個只要汽笛聲音效的電路板簡圖,我可以拿去電料行請店家配零件,拿回來自己插焊試試!不好意思!謝謝!  詳情 回復 發表於 2017年7月30日 02:06 PM
發表於 2017年7月30日 01:13 PM 來自手機 | 顯示全部樓層
感謝樓主  如果有現成的音效能買就好了!



點評

現成的 不便宜 當然有 但是DIY的爽度是不一樣的  詳情 回復 發表於 2017年7月30日 01:22 PM
 樓主| 發表於 2017年7月30日 01:22 PM | 顯示全部樓層
bossrv2002 發表於 2017年7月30日 01:13 PM
感謝樓主  如果有現成的音效能買就好了!

現成的 不便宜 當然有
但是DIY的爽度是不一樣的
