分享自製3D列印1/5摩托車(新增試車影片)

[複製鏈接]
發表於 2017年2月10日 02:10 PM | 顯示全部樓層 |閱讀模式
本帖最後由 t014394959 於 2017年2月10日 05:19 PM 編輯

從設計到製造,測試,修改,一部電腦,一台3D列印機,就可以做出很好玩的RC了;材質PLA,皮帶傳動
使用3650 3400KV   120A電變,終傳比7.5
測試結果,本人沒玩過雷虎SB-5,但經有玩過SB-5的
朋友說,手感跟SB-5差不多
其中最難克服的是....輪胎,原本想連胎皮都自己做
但最後放棄了,選用SB-5的胎皮,抓地力對摩托車來說
太重要的,看圖說故事吧

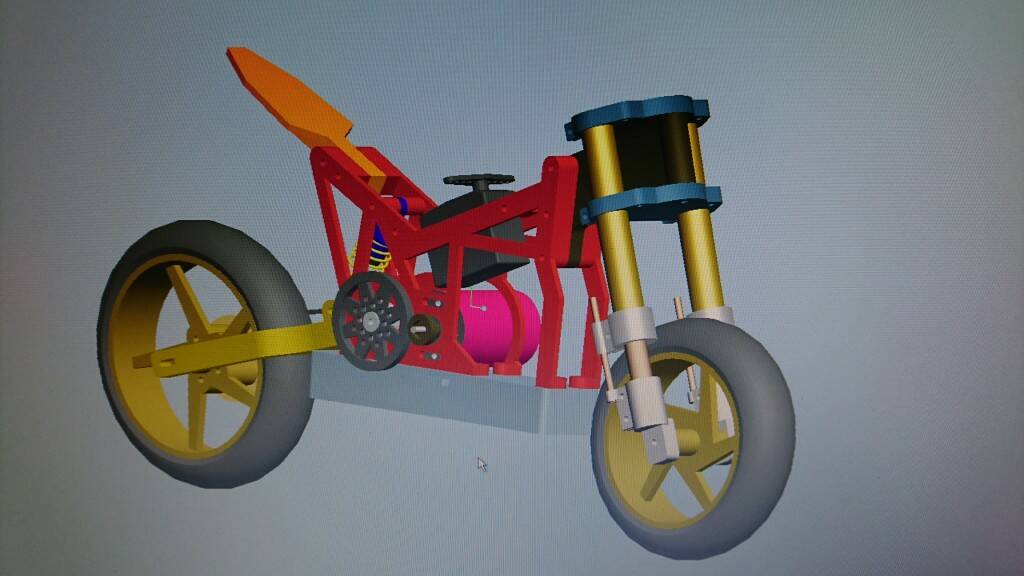

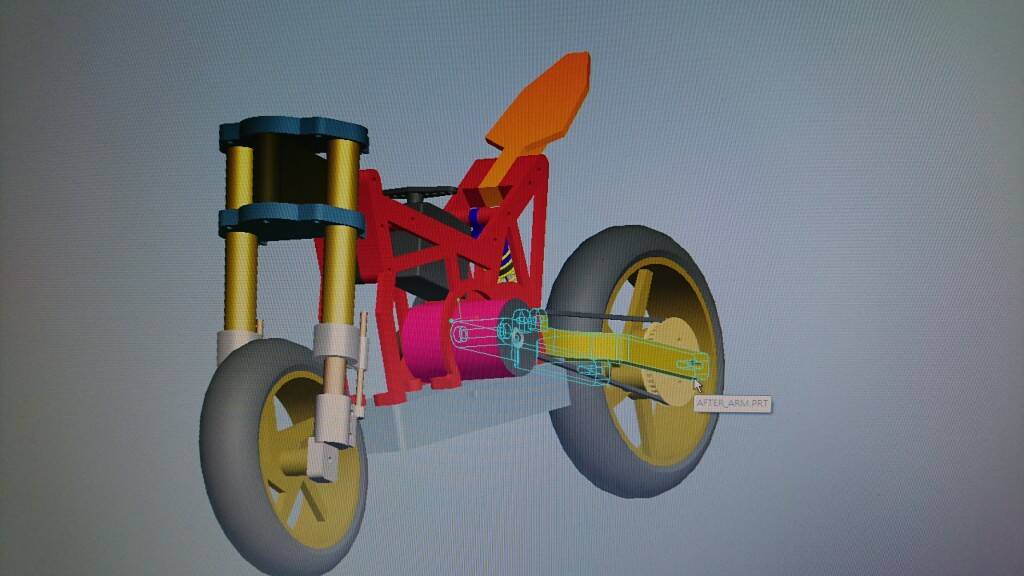

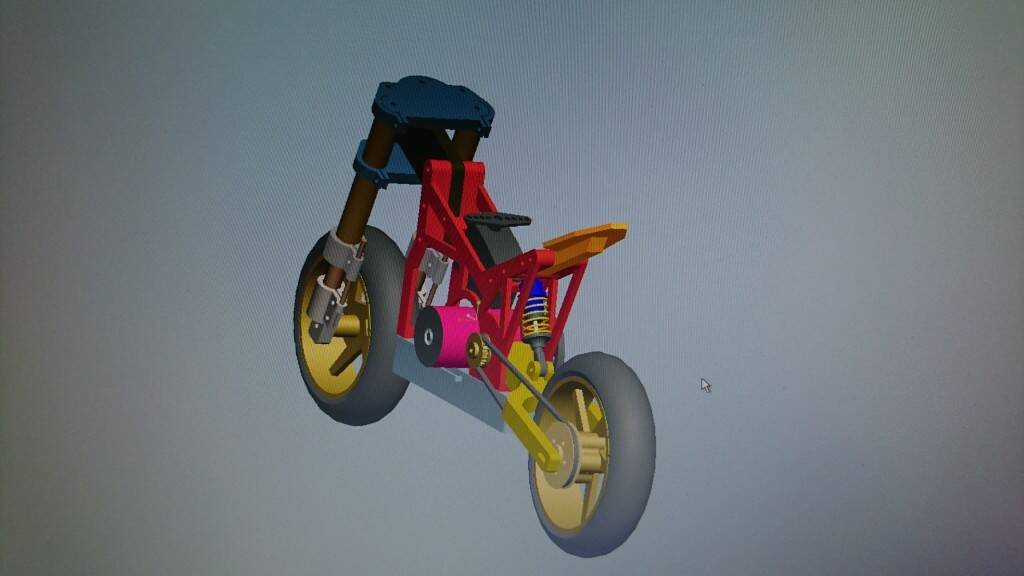

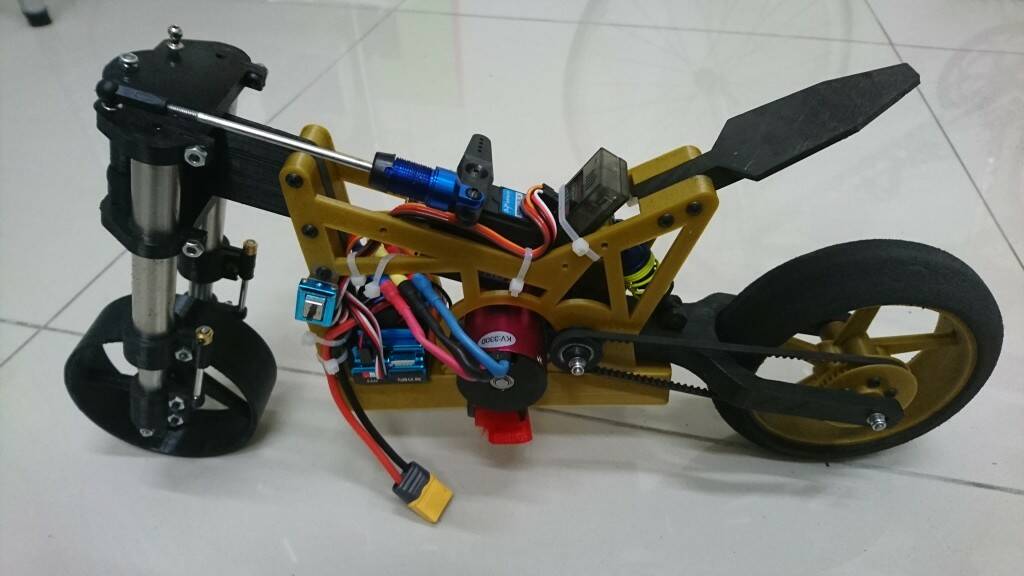

從設計開始,簡單的設計
共只有39個列印件

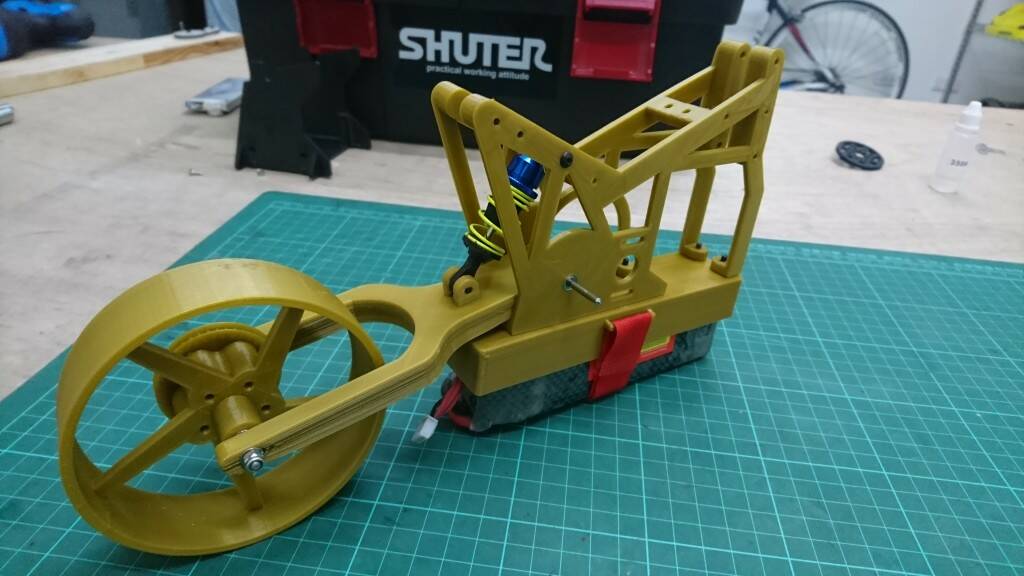

先印個側板來量量看
兩側側板先上個避震,選用1/10房車避震器
通用性高,取得方便

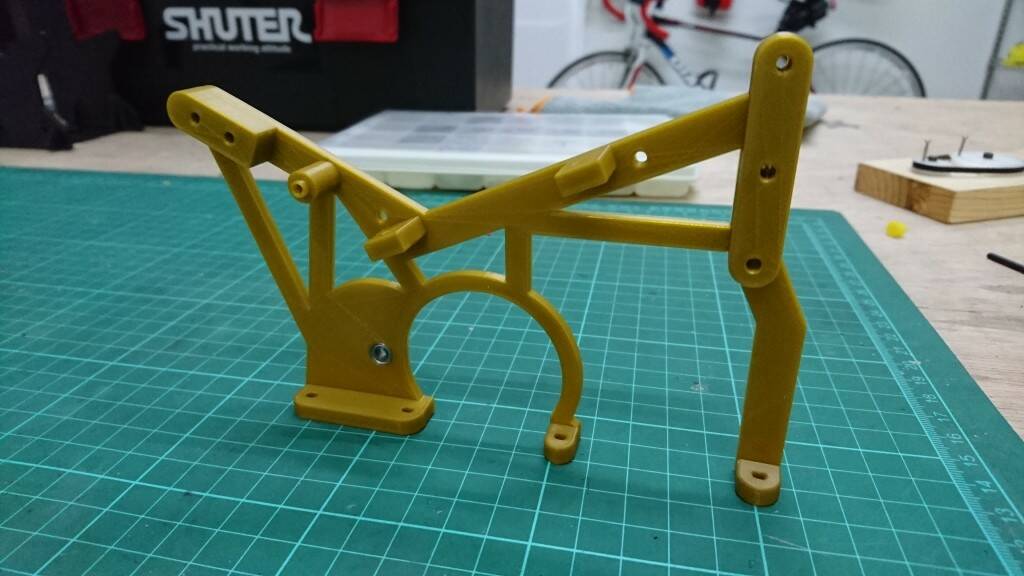

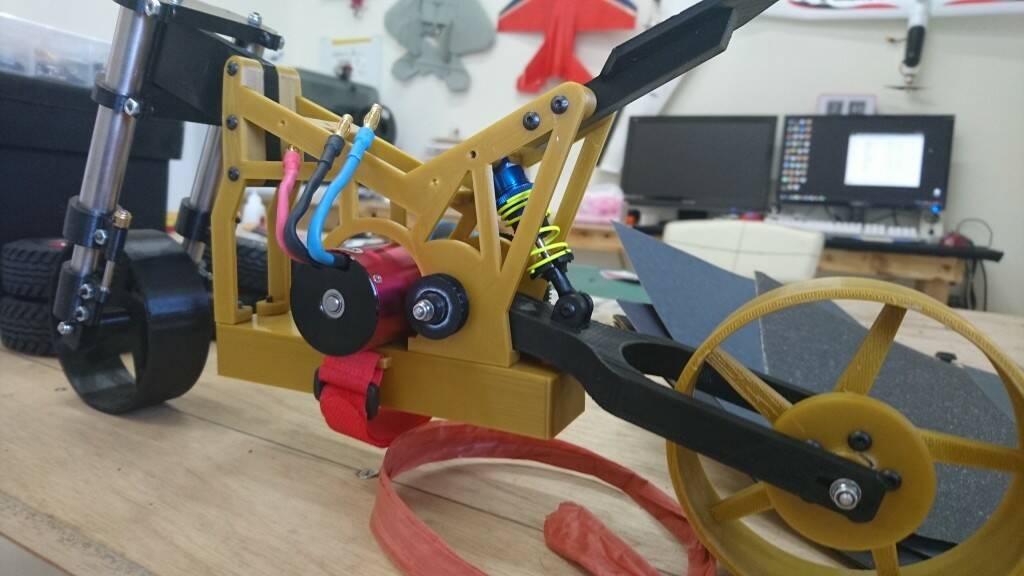

上後搖臂跟後輪框

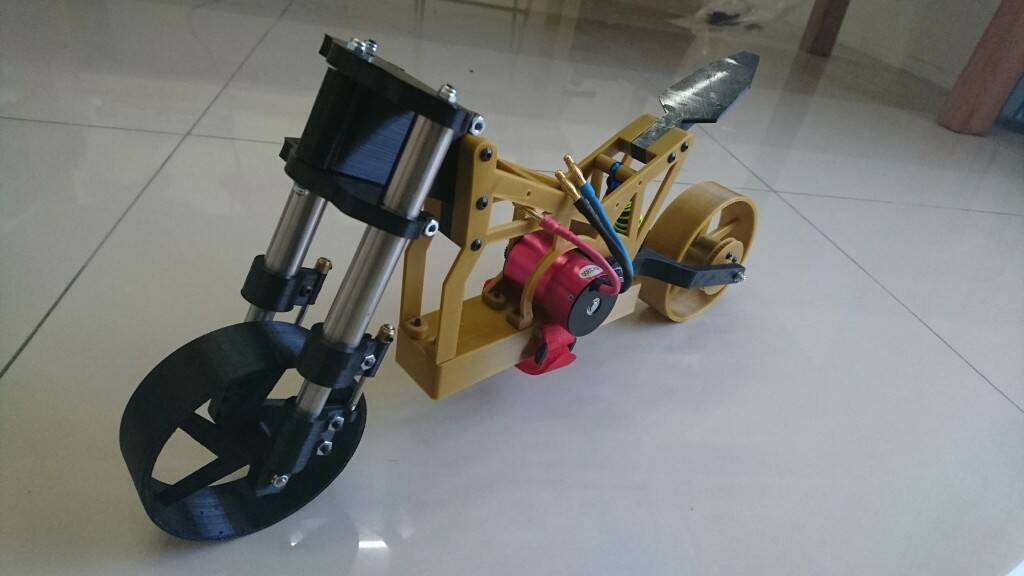

假組裝前輪框
前叉用10mm的精密不銹鋼管做的
三角台組及前岔外筒

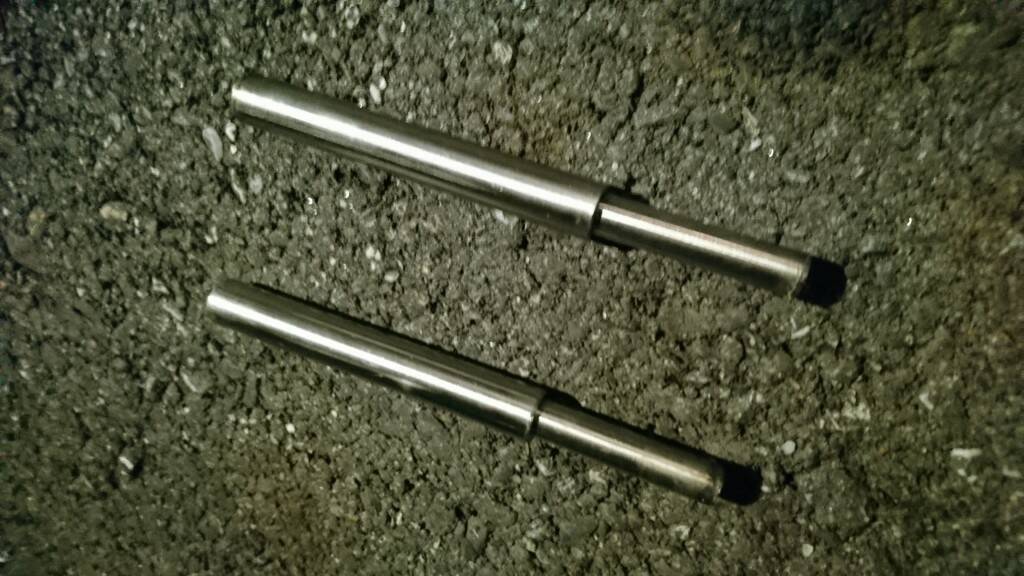

就是這兩根,快搞死我了

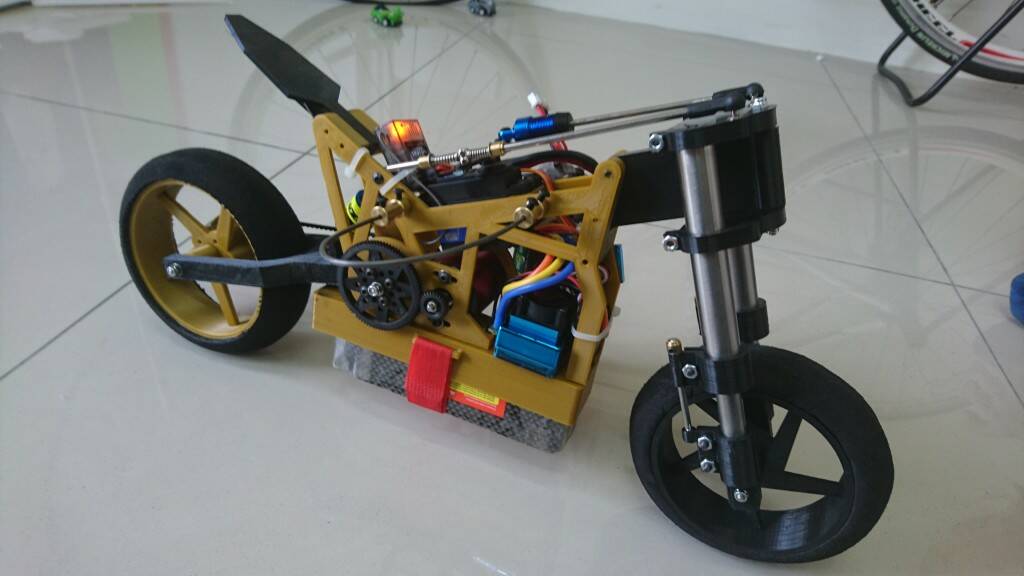

組裝完成,頭痛的來了,輪胎怎麼辦

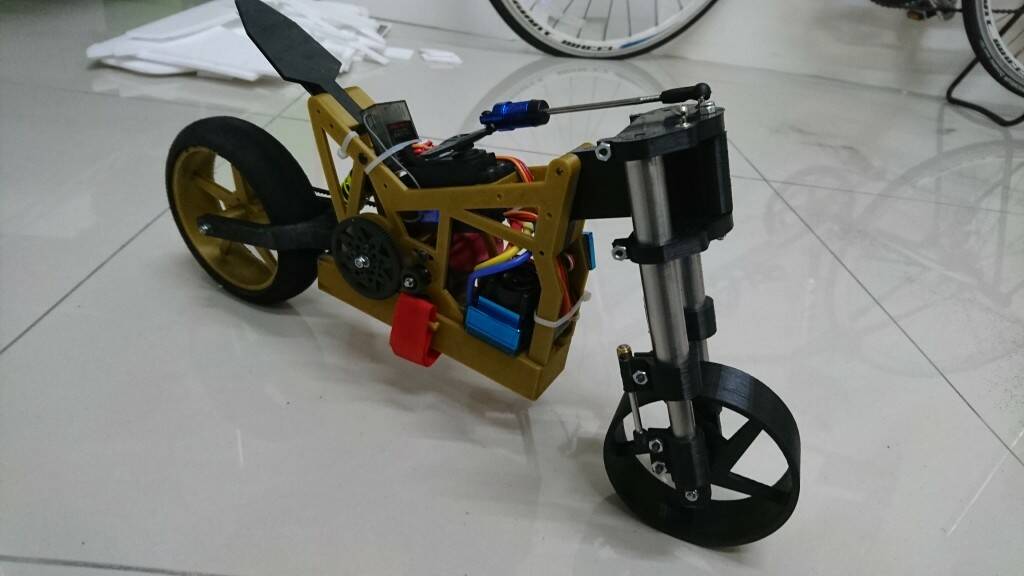

先不管,先裝來帥一下

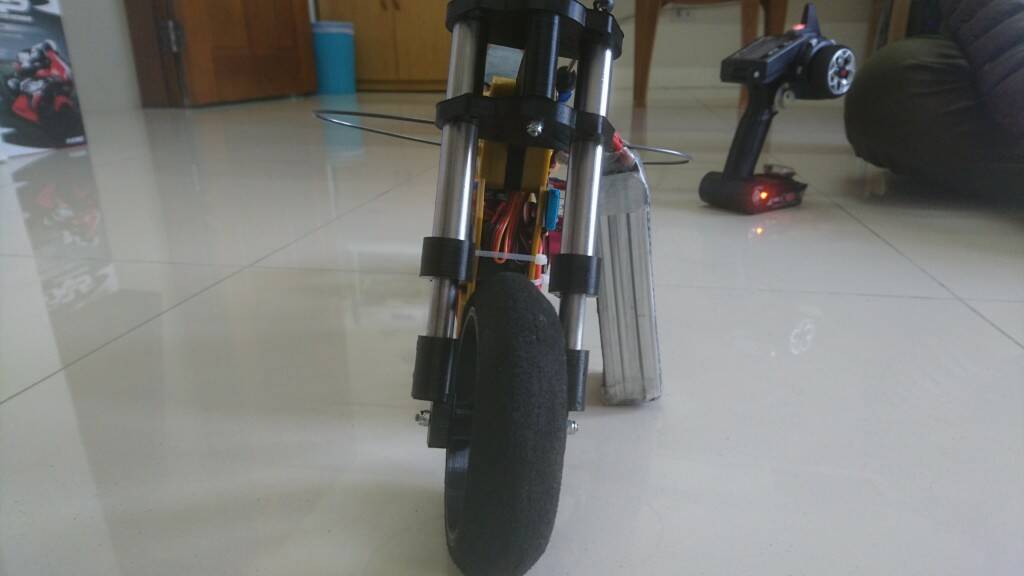

超快調整前叉組

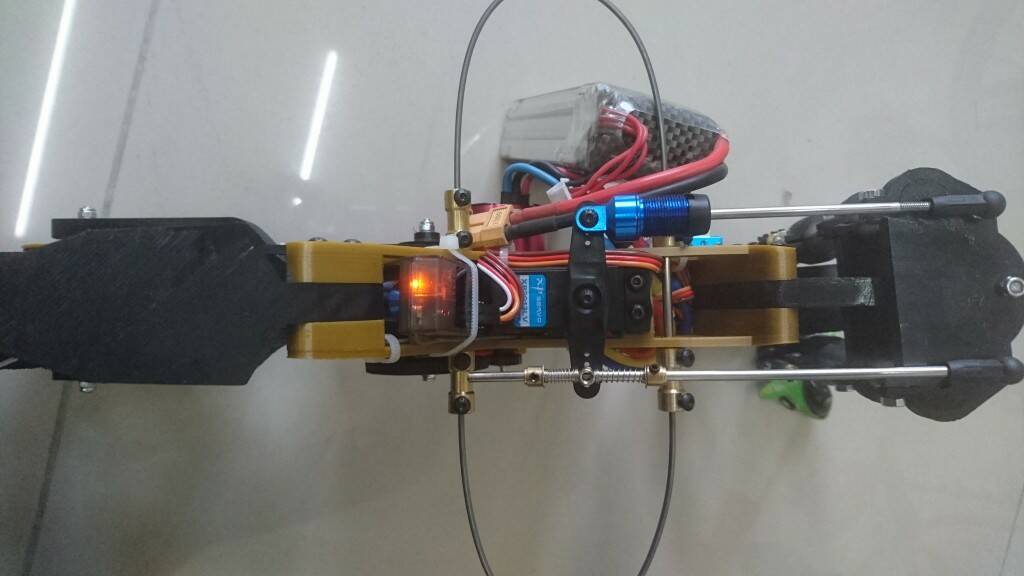

旁邊拉桿作用為穩定前輪指向
限制前叉衝程,順便可以快速調整
衝程,應付各種路況,拆掉輪檔可以
整個胎框組跟前叉內管抽出,可以
快速的調整阻尼及彈簧硬度
輪胎先用了類似1/10海棉胎材質
硬度40D,但實測稍微轉彎就轉倒

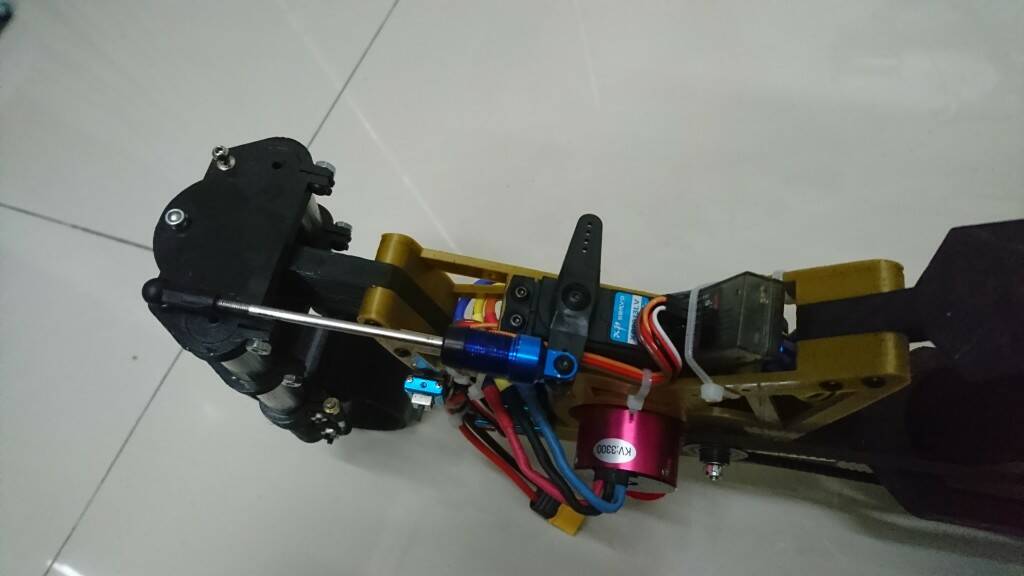

防甩頭組
再來幾張
防傾條,角度很重要,
上了雷虎胎太高估抓地能力
摔壞好幾次,總結,要了解
車子的極限,調好傾角,
才是王道
簡易磨胎機
輪胎真圓也很重要
輪胎不圓,傾角越大
犁田的機率也越大
後輪倒還好,因為會越跑越圓
前輪就要注意了

這中間經過了N次修改 測試,現在真的很好玩

朋友問我,怎麼沒有殼跟人.......

好吧我承認,我最不會畫的,就是人

畫不出來,這樣玩也很帥啊

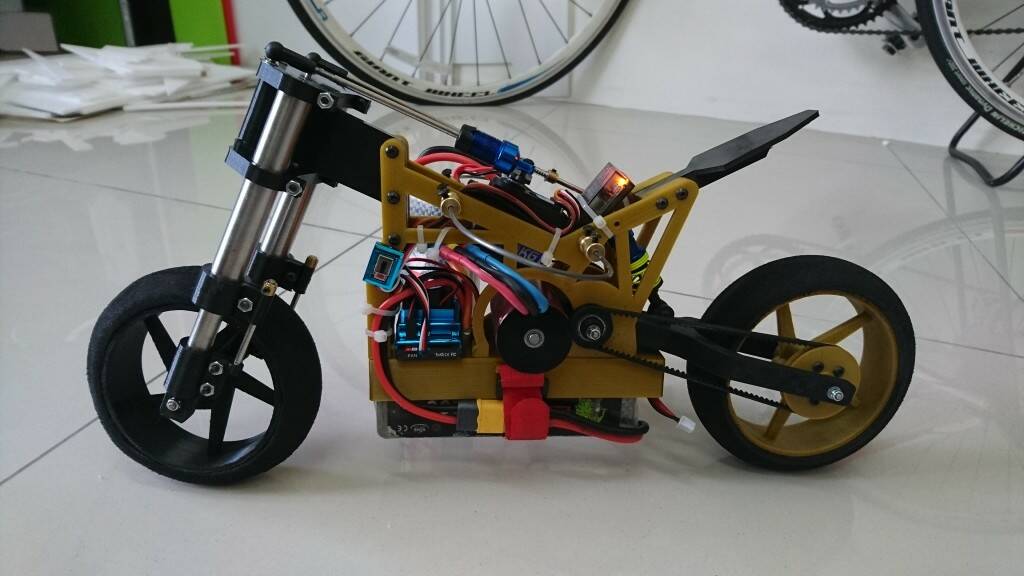

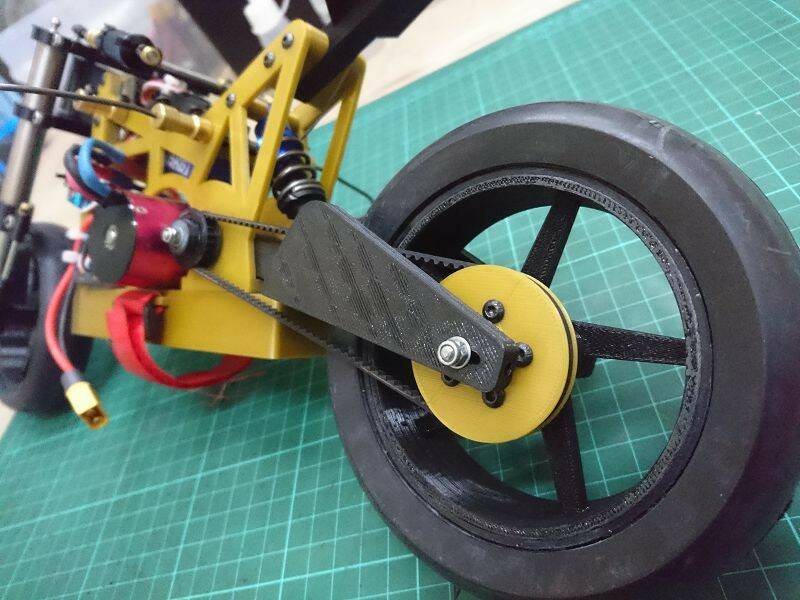

2017小改款
