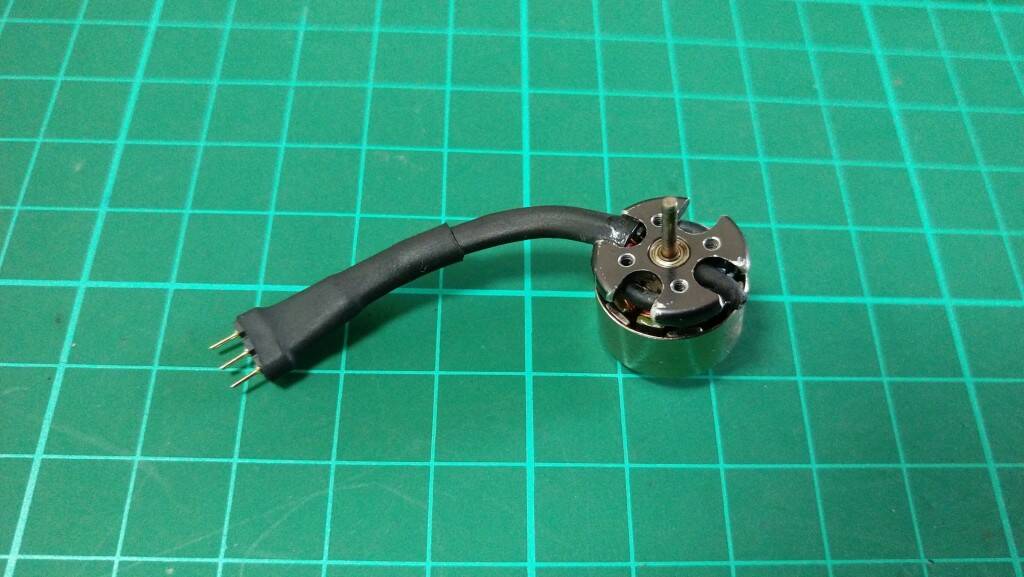

V120D02S原廠馬達重繞

kuntan

一直想PO這篇卻一直忘記，健忘症又發作了~

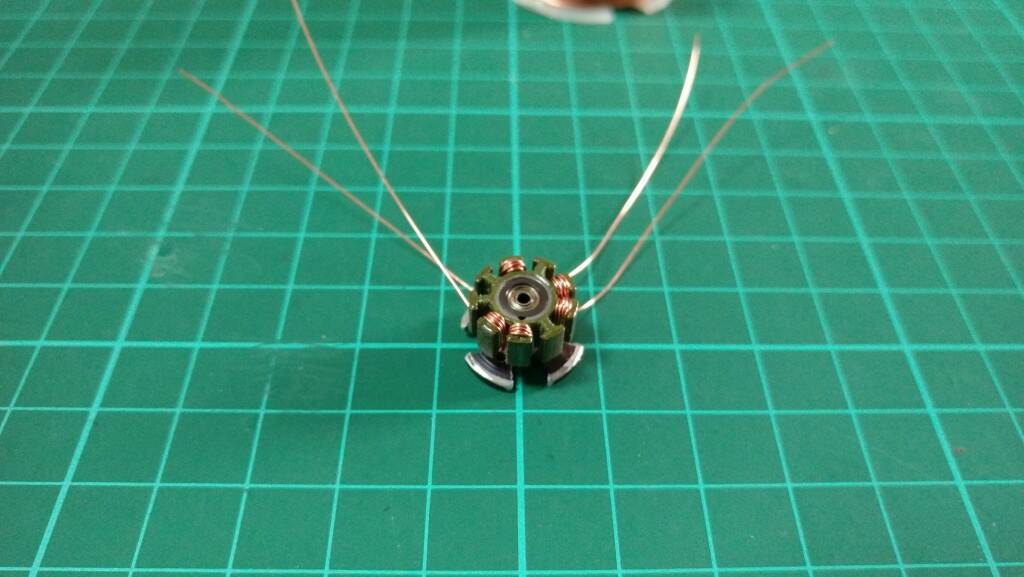

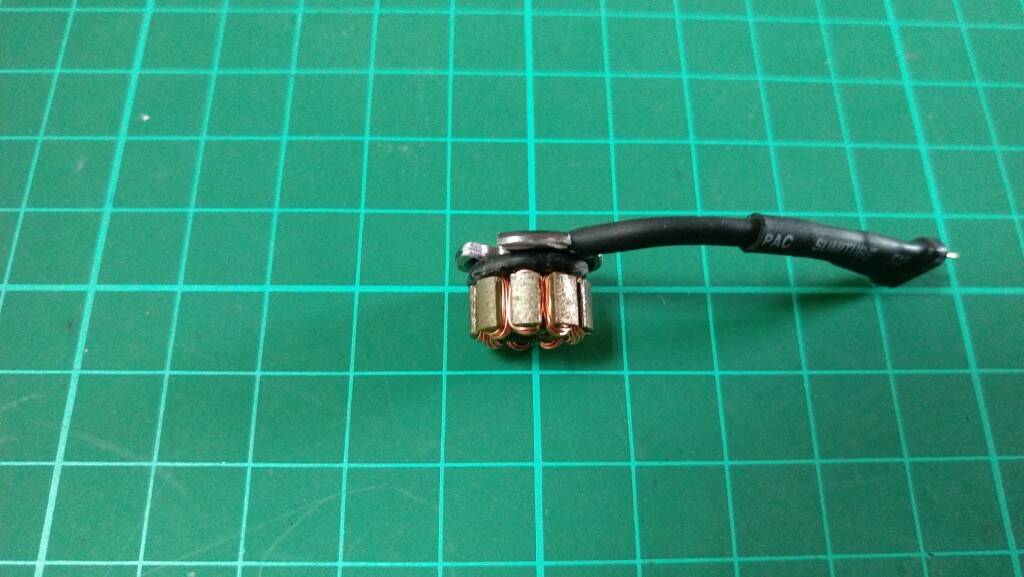

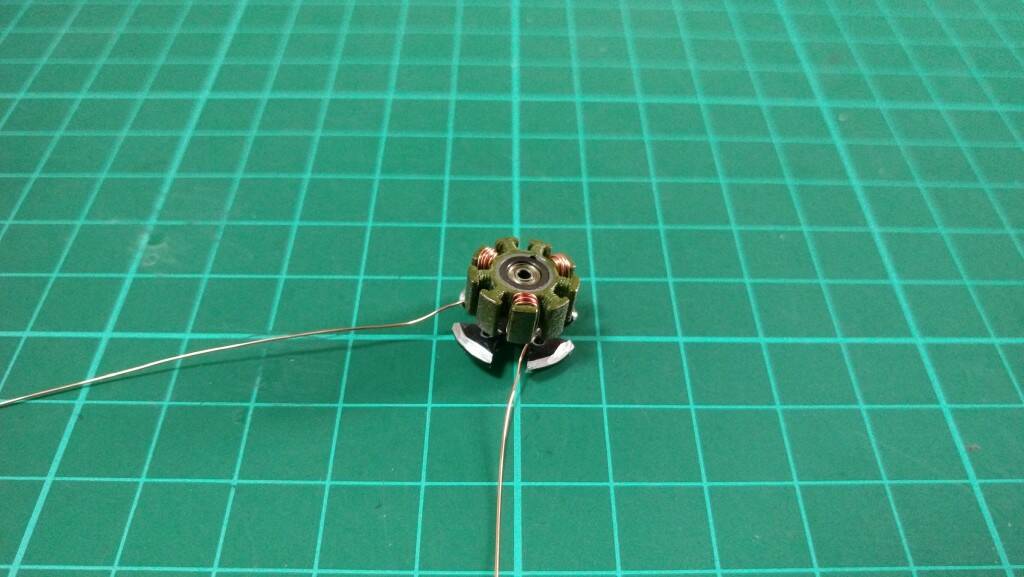

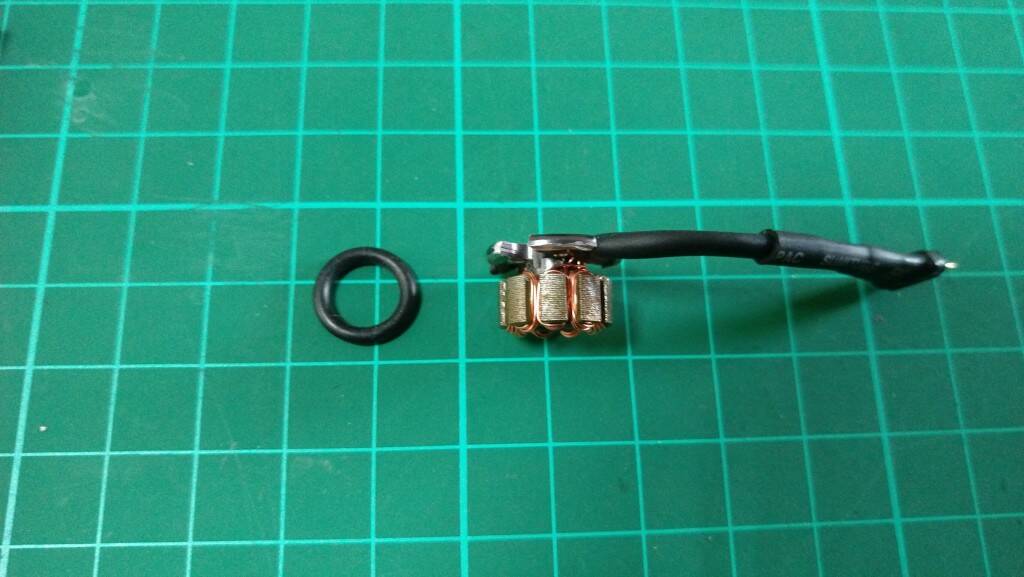

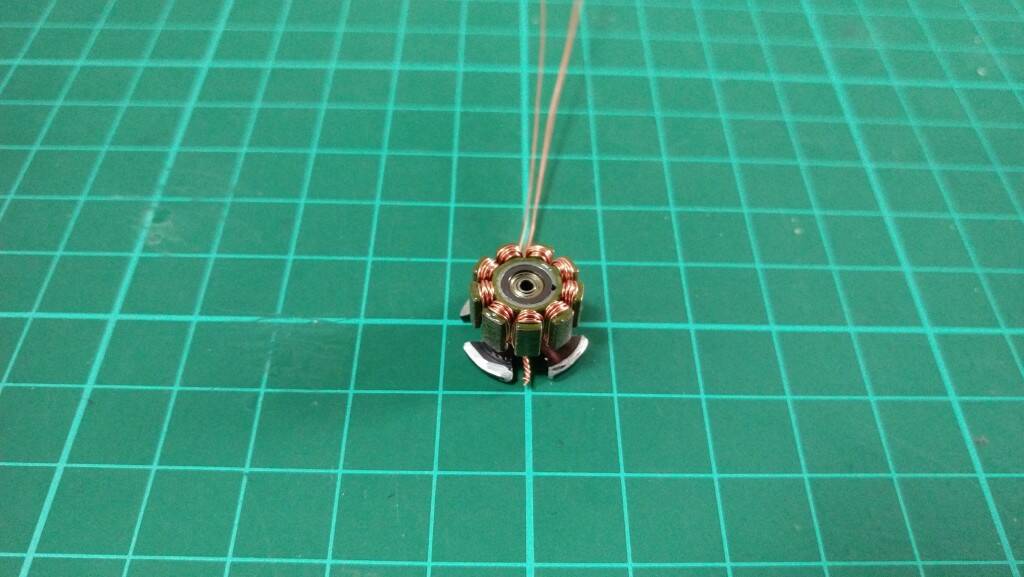

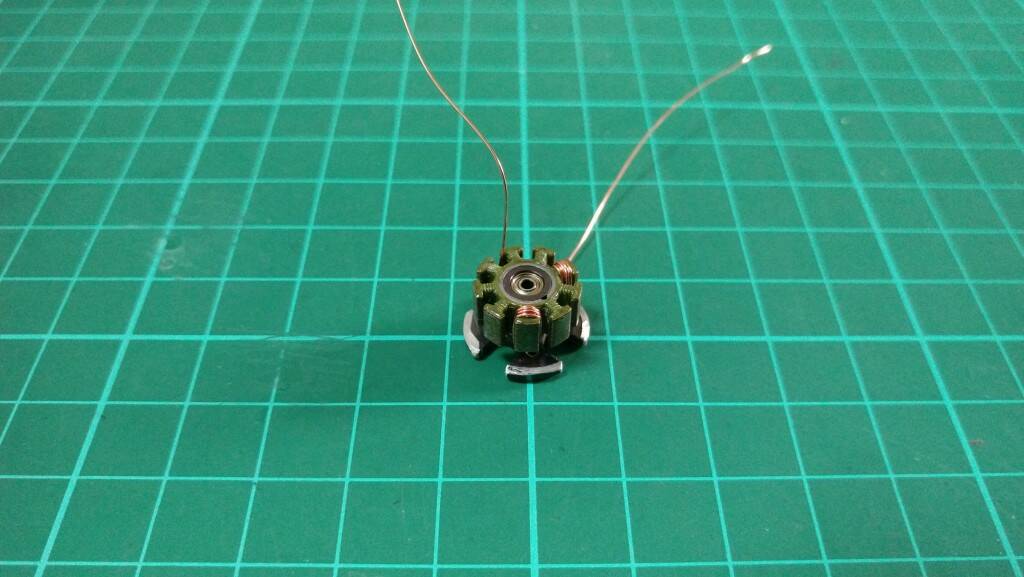

V120D02S原廠1S馬達重繞成2S，馬達定子矽鋼片總共9極，每極用0.31mm漆包線繞7圈，Y型接法~

繞法有兩種:

繞法一:
每極側面看是逆時針繞線，每組線圈的3極跨線順序從上面看是逆時針~

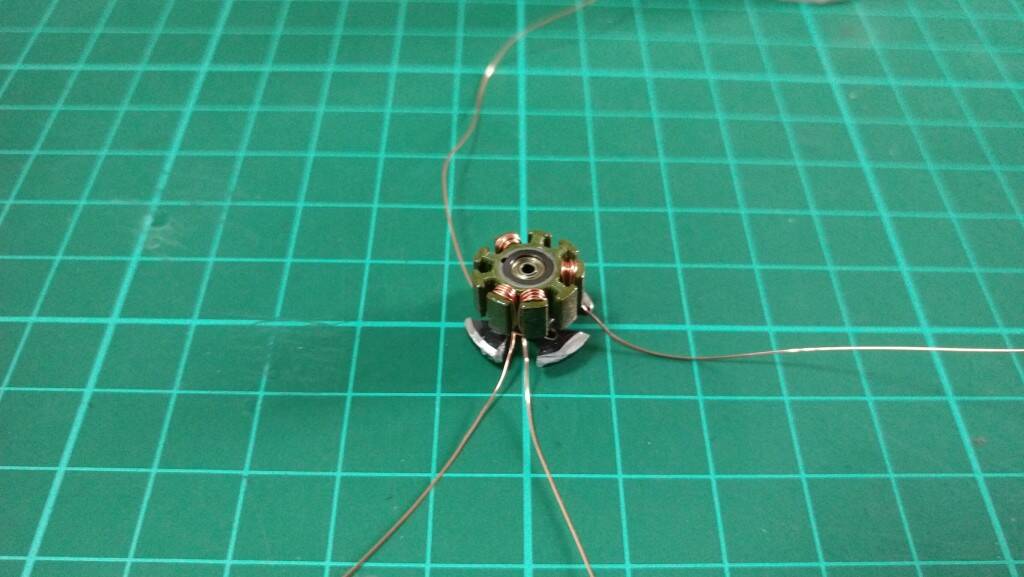

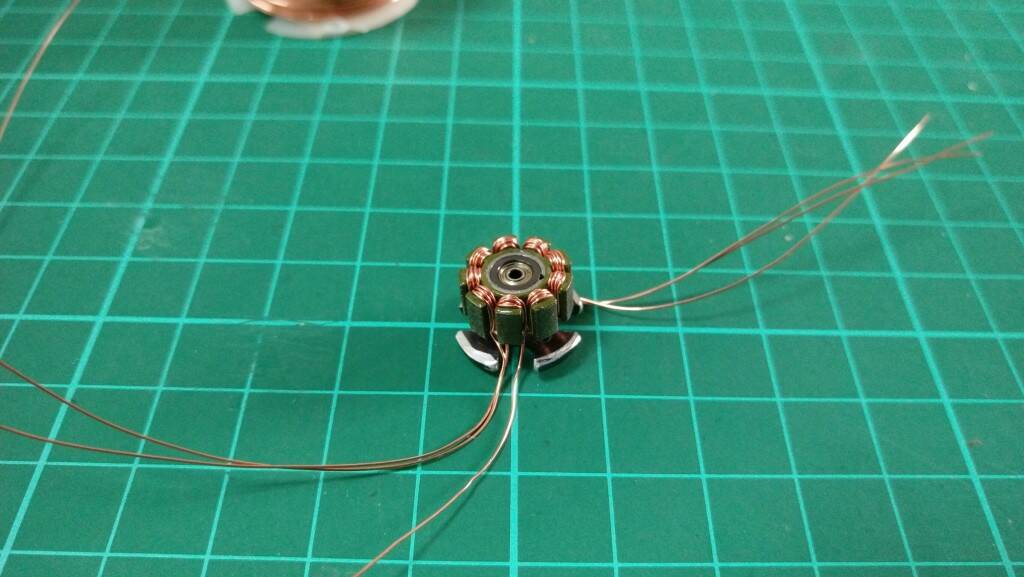

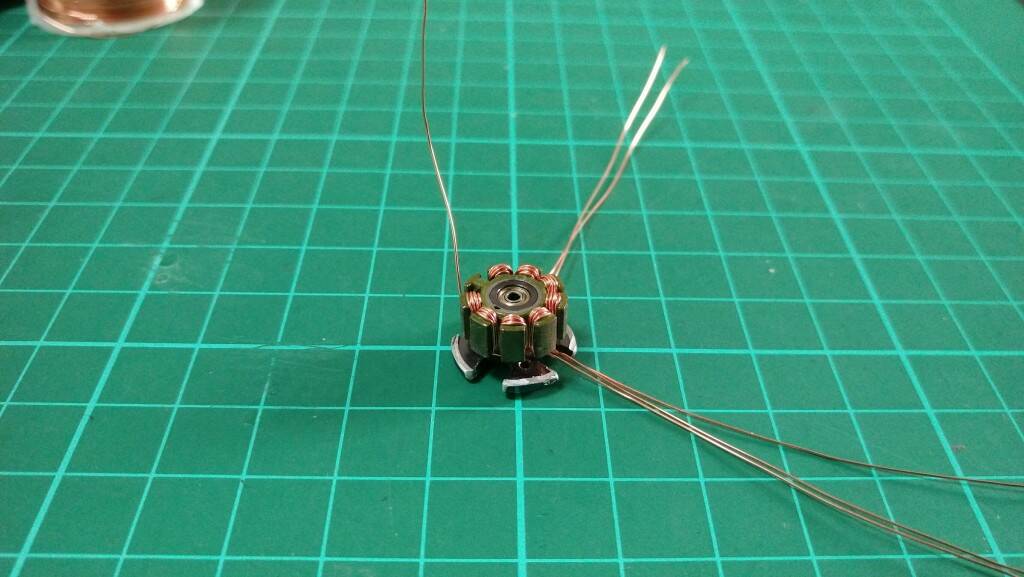

每極依逆時針順序編號1~9，總共3組線圈，第1組線圈依序繞在第1、4、7極，第2組線圈依序繞在第2、5、8極，第3組線圈依序繞在第3、6、9極，三組的線頭在第1、2、3極，線尾在第7、8、9極~

繞法二:
每極側面看是順時針繞線，每組線圈的3極跨線順序從上面看是順時針~
每極依順時針順序編號1~9，總共3組線圈，第1組線圈依序繞在第1、4、7極，第2組線圈依序繞在第2、5、8極，第3組線圈依序繞在第3、6、9極，三組的線頭在第1、2、3極，線尾在第7、8、9極~

Y接的接法也有兩種:

接法一:

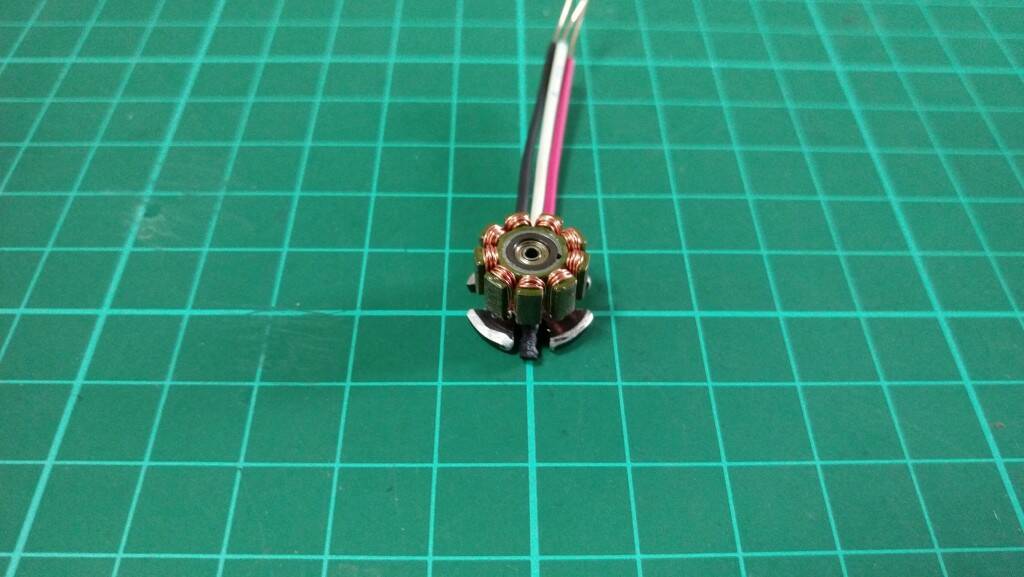

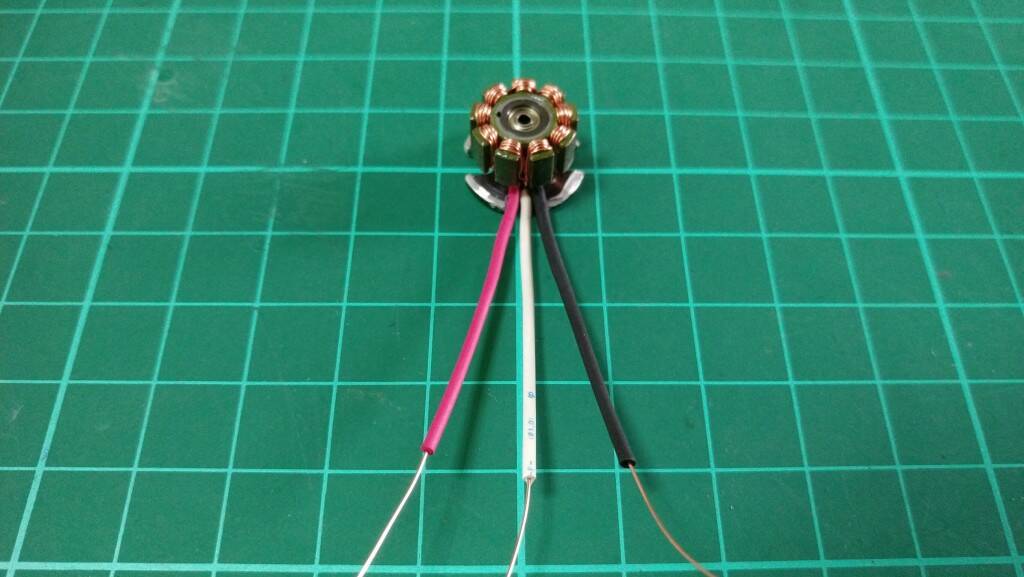

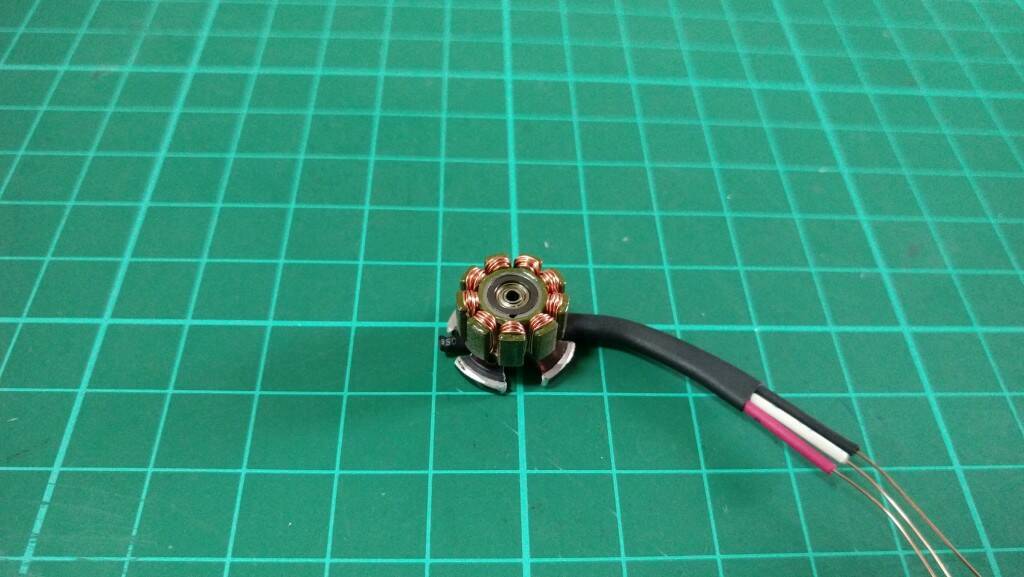

三組的線尾短路，線頭引出接排針接電變~

接法二:
三組的線頭短路，線尾引出接排針接電變~

兩種繞法跟兩種接法可以混用任意搭配都可正常運作，例如繞法一配接法二~

因為這顆馬達繞完太久了，忘了照片是繞法一還是繞法二，是接法一還是接法二，金害~

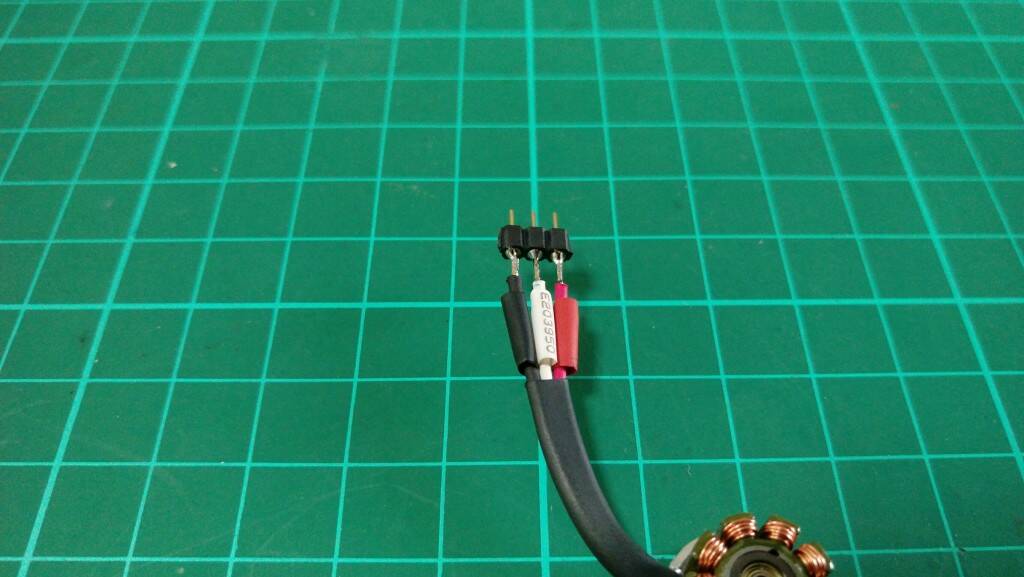

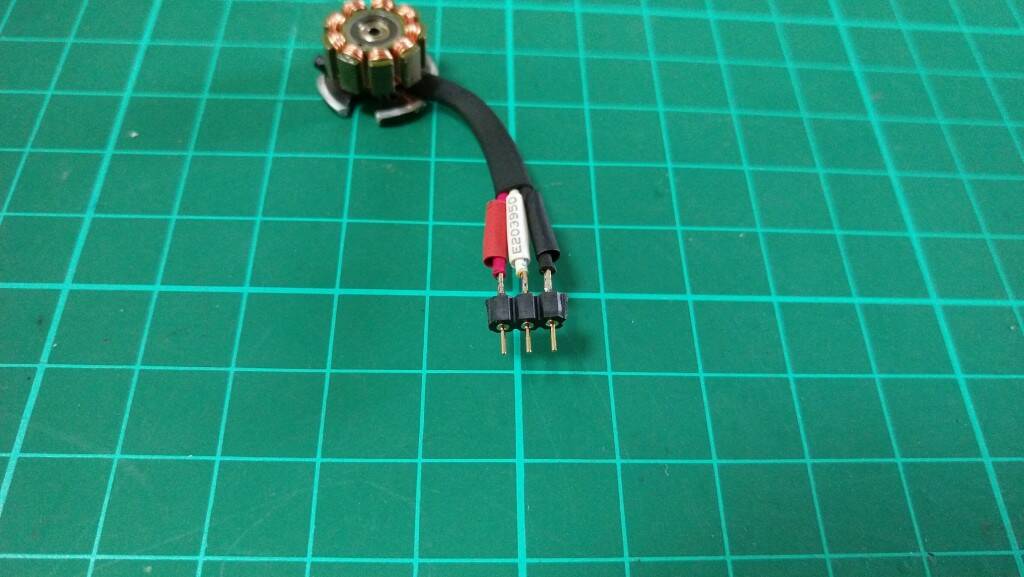

P.S:這種接頭只是示意，建議使用2.54mm排針~
單排排針 180度 排針 1x40P 40PIN 2.54mm腳距
h踢踢批://goods點ruten點com點tw/item/show?21521479110148
