打造中型優值練習機 明達 MD-550 開箱組裝文

harrycomm

很久沒有為自己再入手新款電動直升機，主要手邊機隊統一料件已做的差不多，後勤也穩定，所以久久沒再入手電動直升機

明達 MD-550 這架直升機不算是最新款仕的電動直升機，但飛過它的飛友口碑都一致好評，特有的人形大齒盤與螺旋傳動齒一直是明達最大的特色，這也是讓我對它印像一直很深刻，加上550級數一直是練習飛行技巧的主力機種，有著平價的零件供應，飛行又有大機手感，700級能做的動作，550也幾近全包了，往後只要再改600尾管，動力可直上12S，在這麼多優點中，就決定把它編入戰力中囉！



MD 5/6 剛文首介紹時有提到，只要將尾管做長度料件更變，即可重新配置，另外，明達也有尾皮帶傳動系統，不過軸傳與皮帶側板有些許的不同，在這兒也一併與大家分享


上面是軸傳版，下面是皮帶版，由於傳動方式不同，側板也有做小許的變化，這點再入手時，需要先決定好才是，而我這次是採尾軸傳動系統，所以側板使用的是上面這組

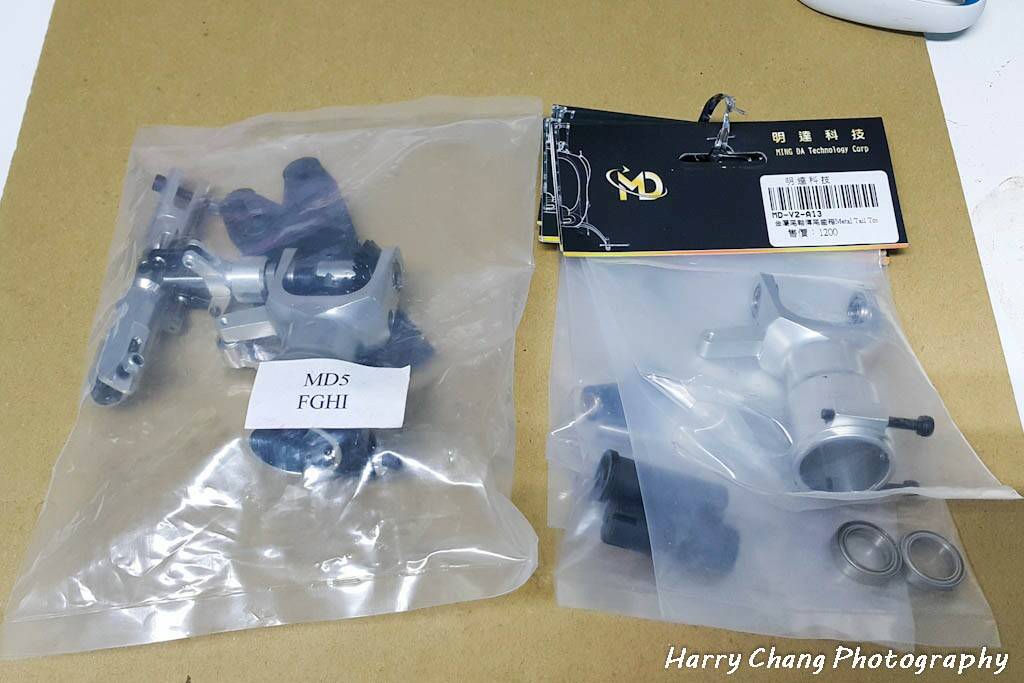

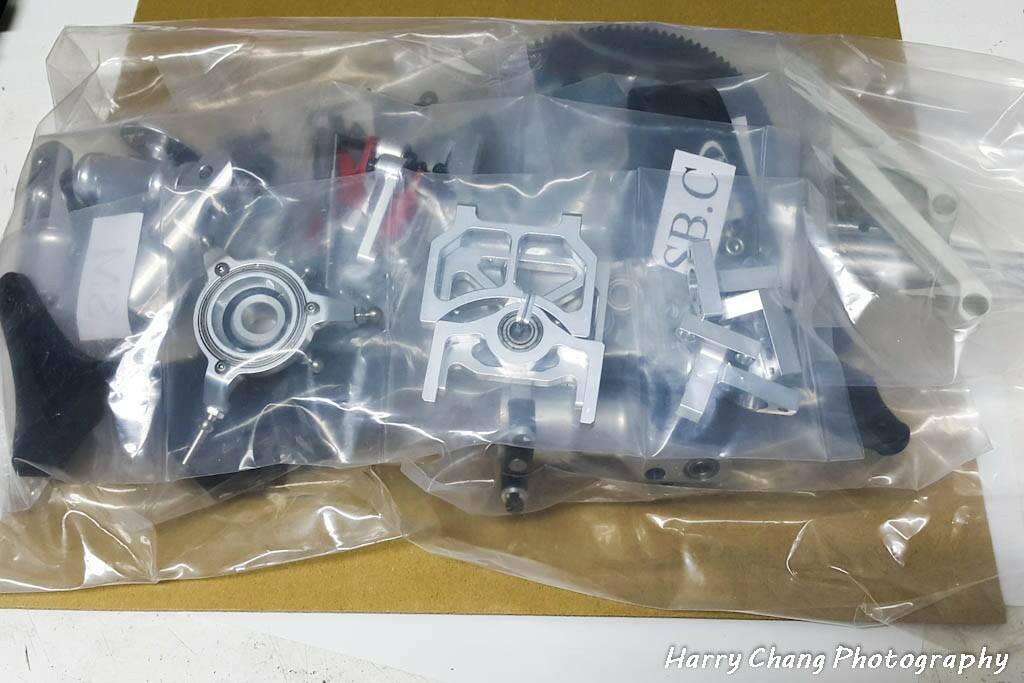

零件包基本上是有分門別類的包裝，尾箱明達原廠也幫忙組裝好了（向原廠確認，非假組，可直接使用），不用再自己動手，所以，自己多入手了一組尾箱備品備著先 ^^

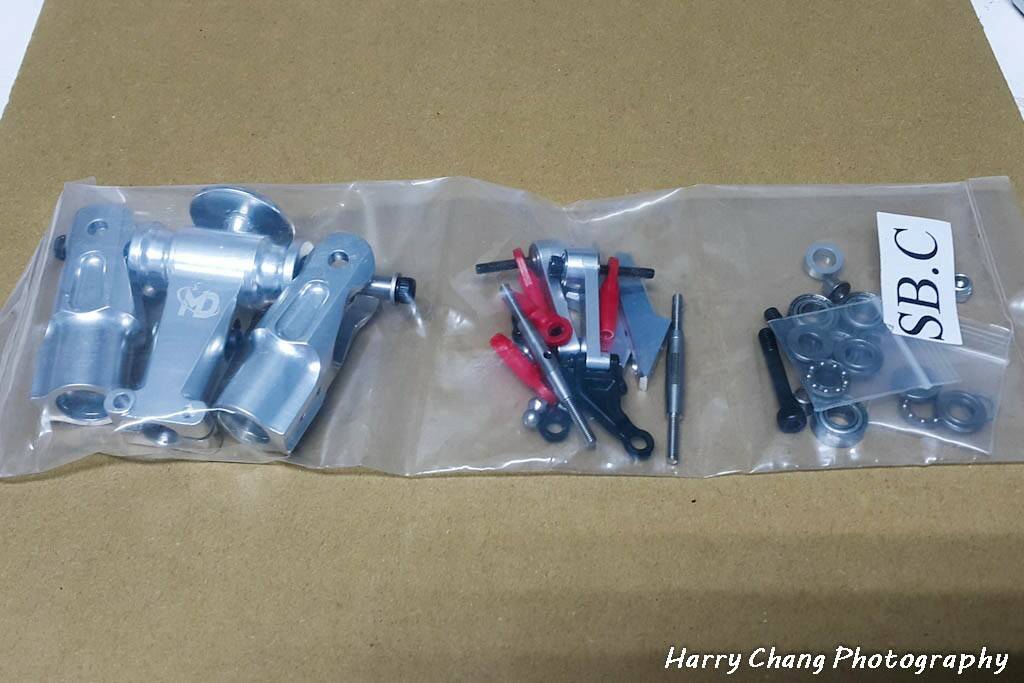

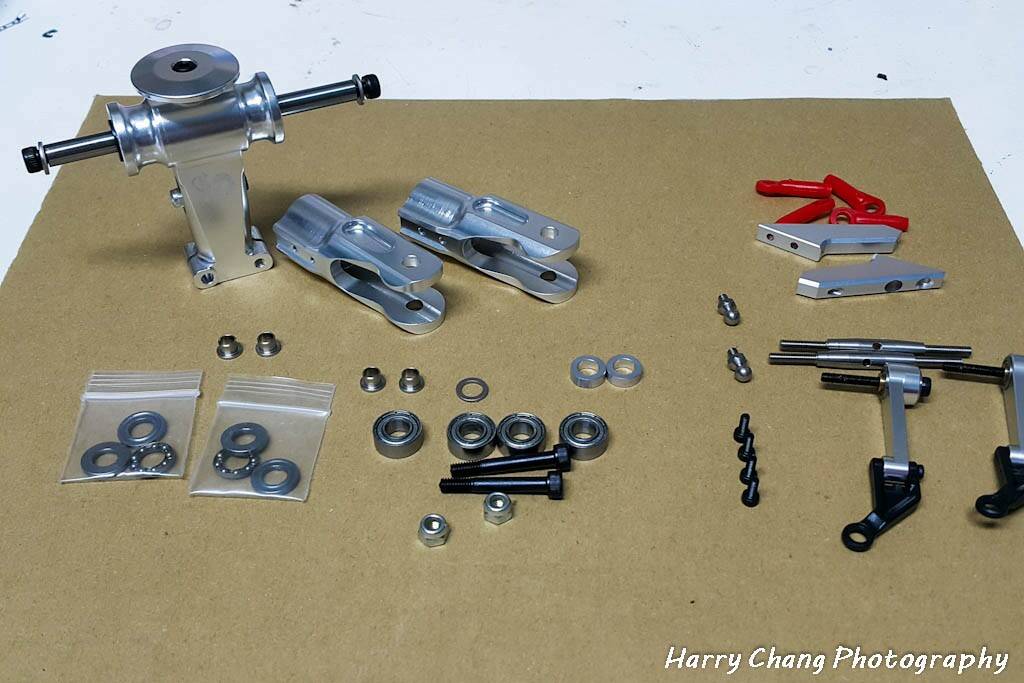

主旋翼是採散裝方式包裝，原廠分為3類，由左至右分別為CNC旋翼夾頭與CNC旋翼T頭、剪型臂與螺距連桿、軸承螺絲包


打開來後就是像這樣子，我習慣分門別類點好零件後，再開始組裝

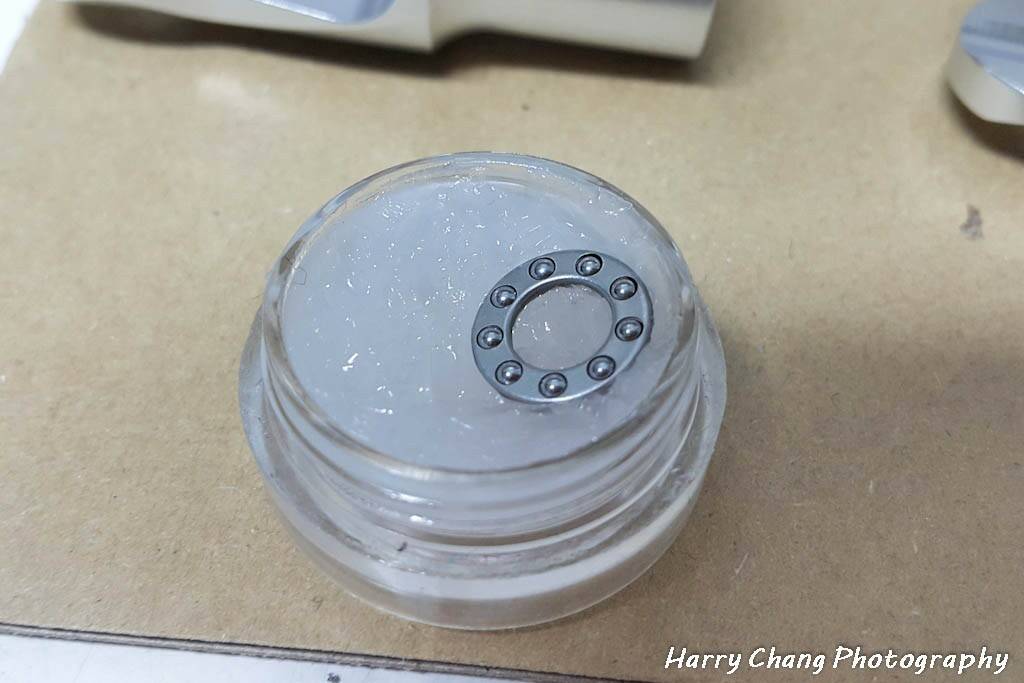

全新的止推軸承記得要先上油先

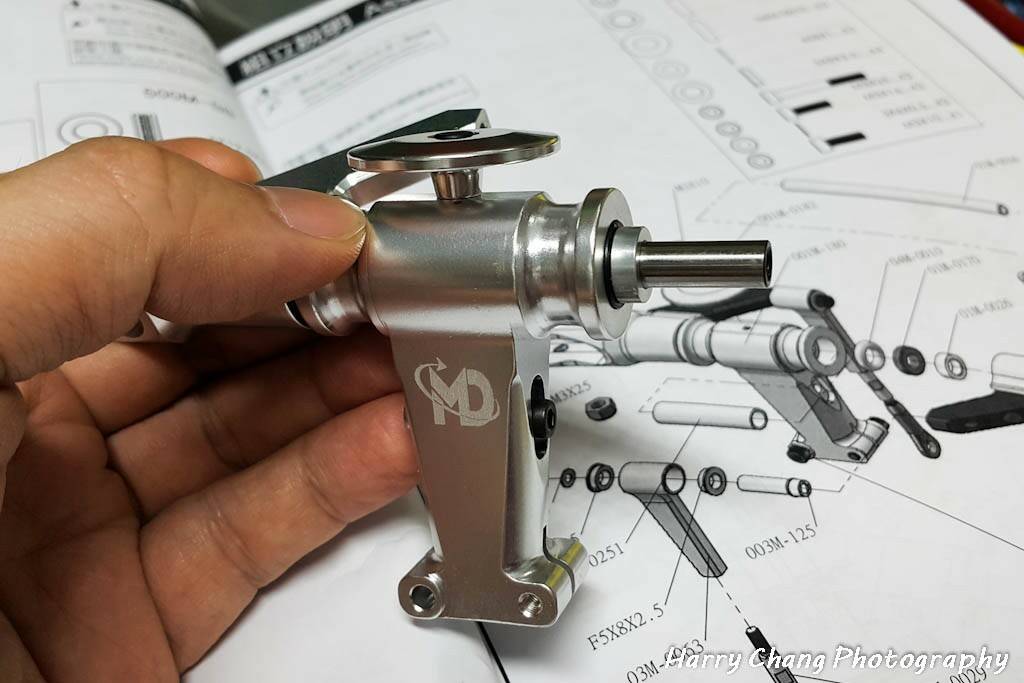

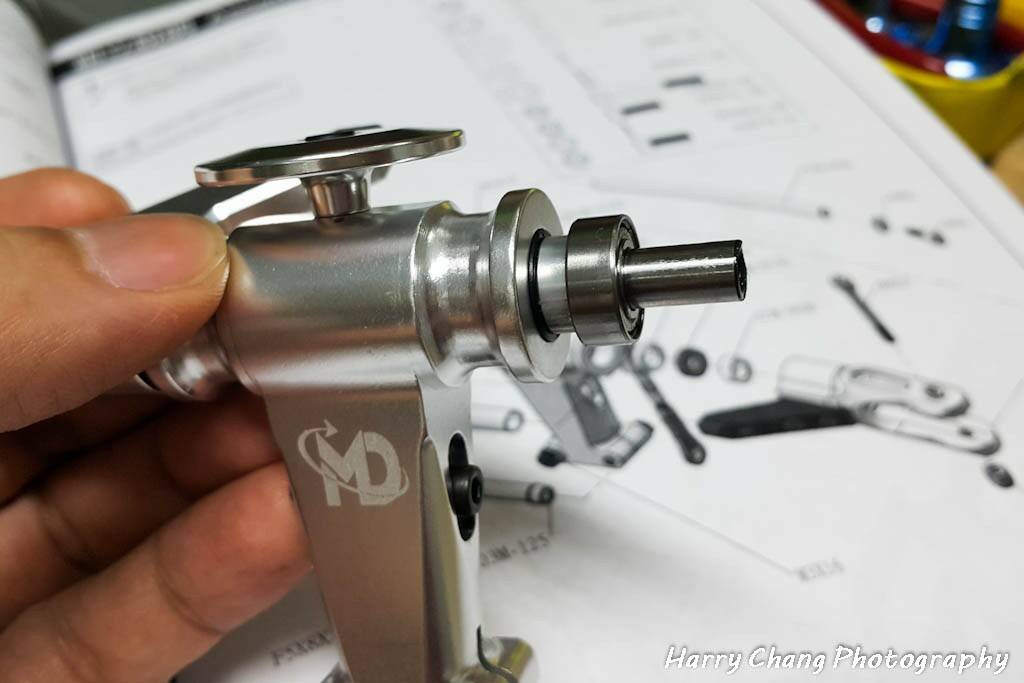

再依說明書上標示，墊圈、軸承、槳夾… 一個個的組裝上去

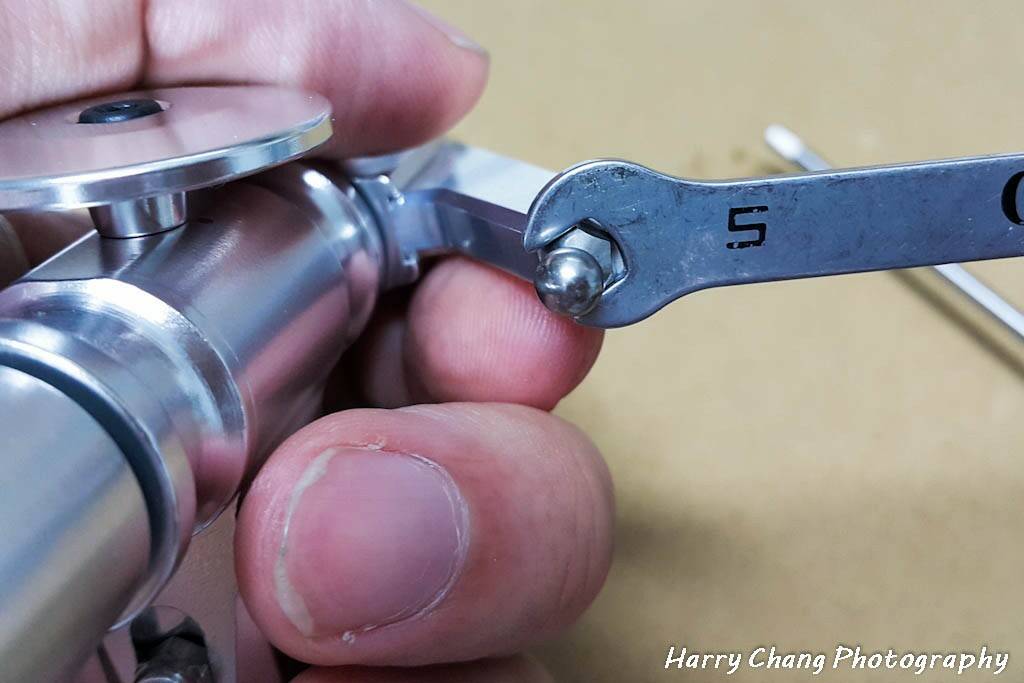

接下來，將螺距擺臂上的球頭用5號板手上膠鎖上

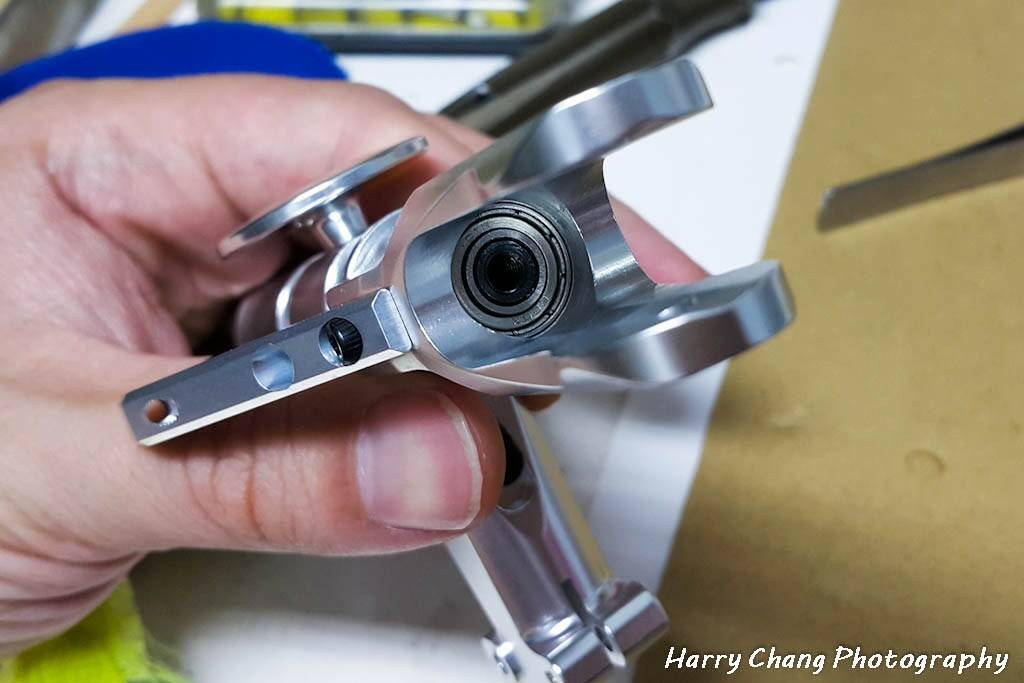

槳夾上下孔各有一個墊圈，感覺這個設計是為了避免與主旋翼固定螺絲兩者相互磨損所設計

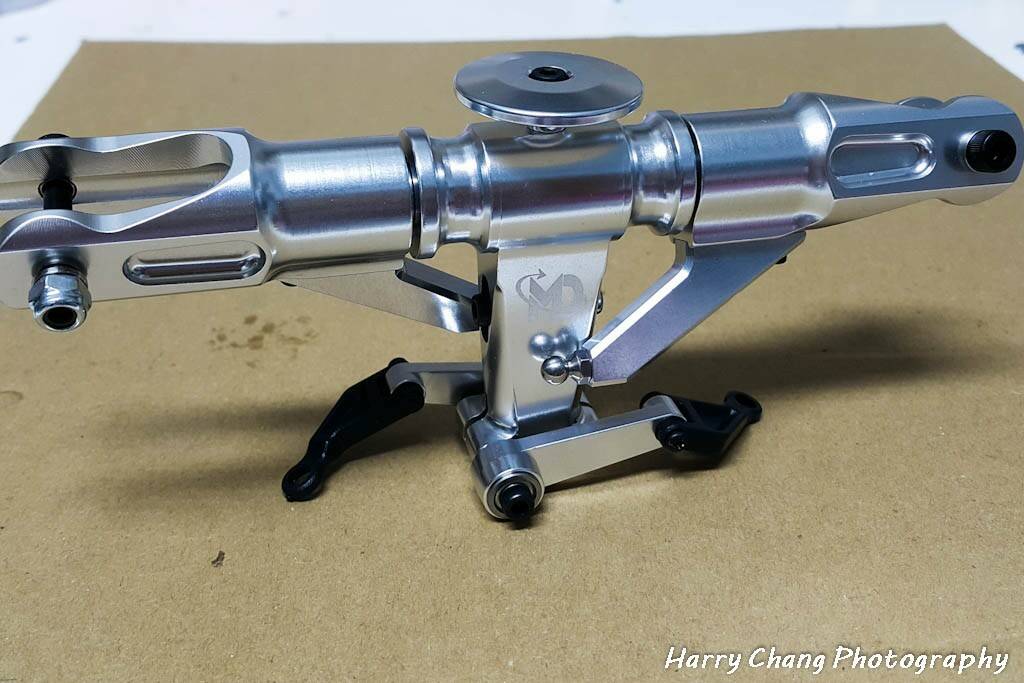

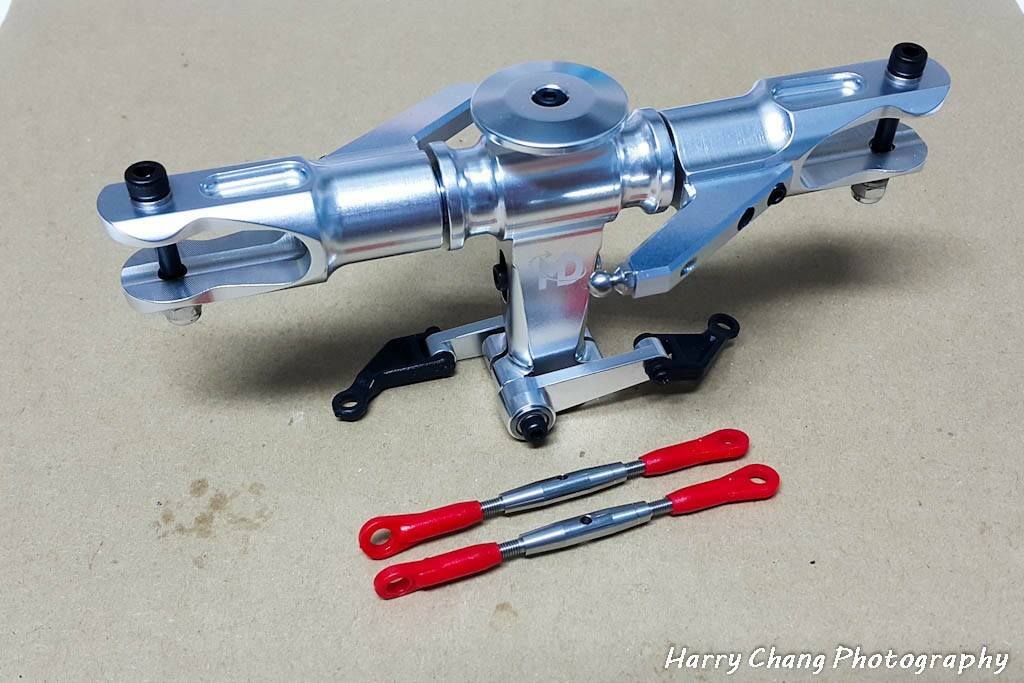

再將剪型臂先假組上去，主旋翼頭組裝完成


接下來載螺距拉桿與球頭旋上即可，這組可是正反牙拉桿，這種設計可以將螺距調的非常精準，個人是非常喜歡


旋翼頭組裝就到此告一個段落

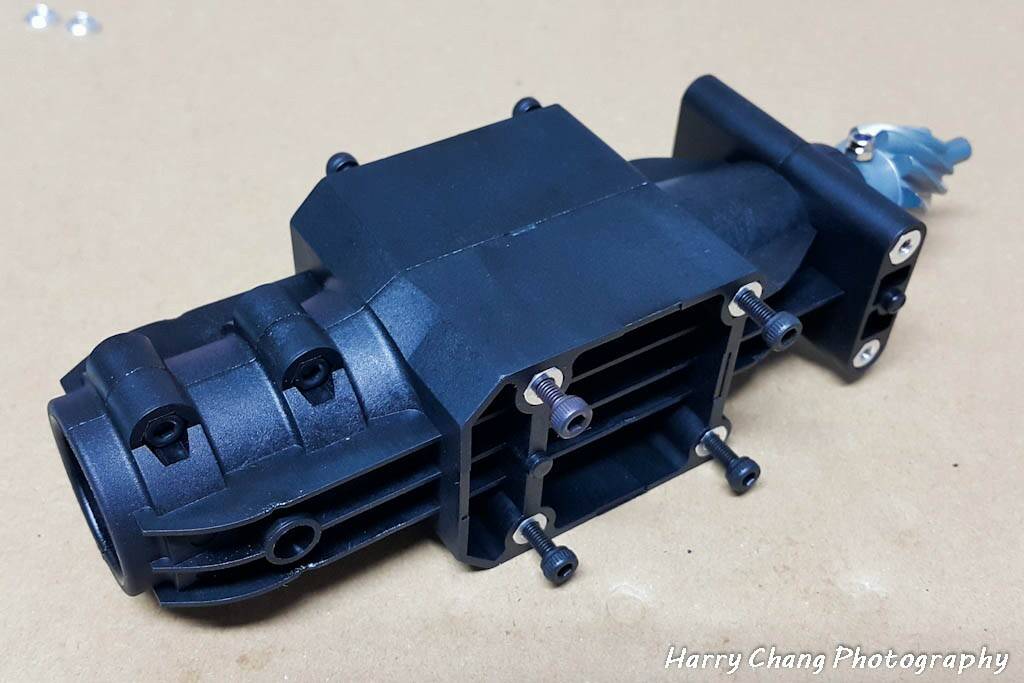

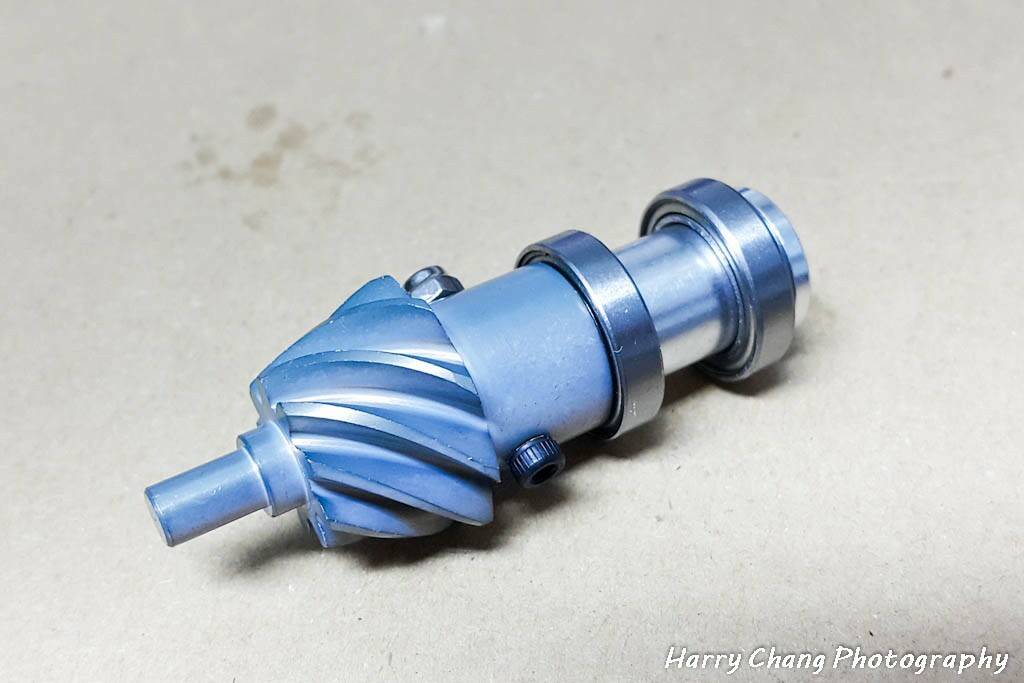

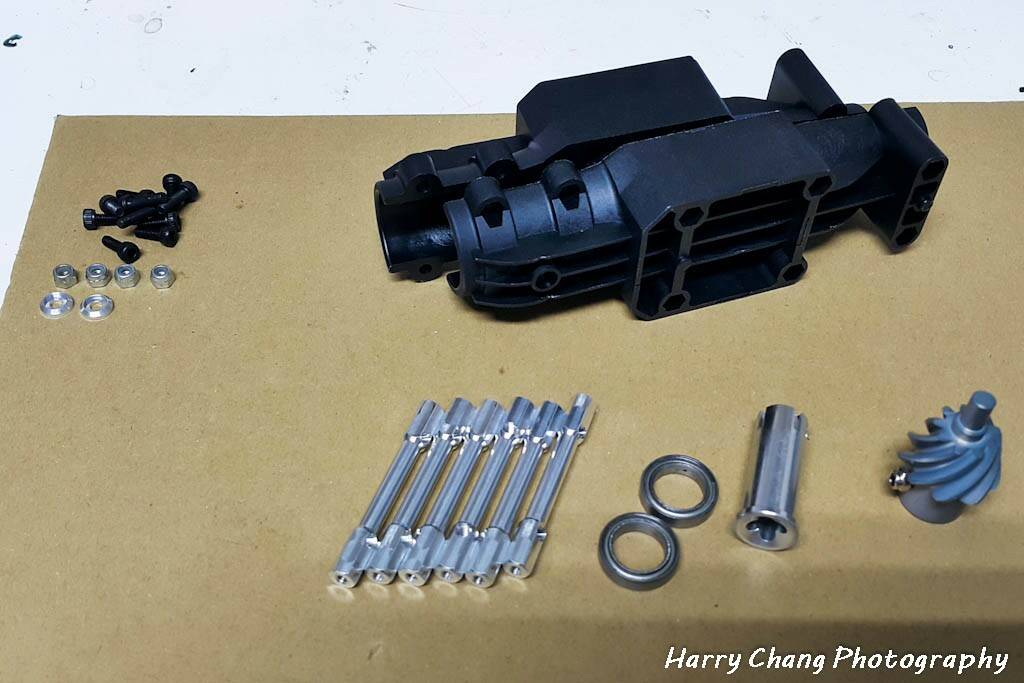

緊接著，組裝前尾傳箱，螺旋傘齒可說是MD5 特色之一


原廠這個部份做的很精準好裝

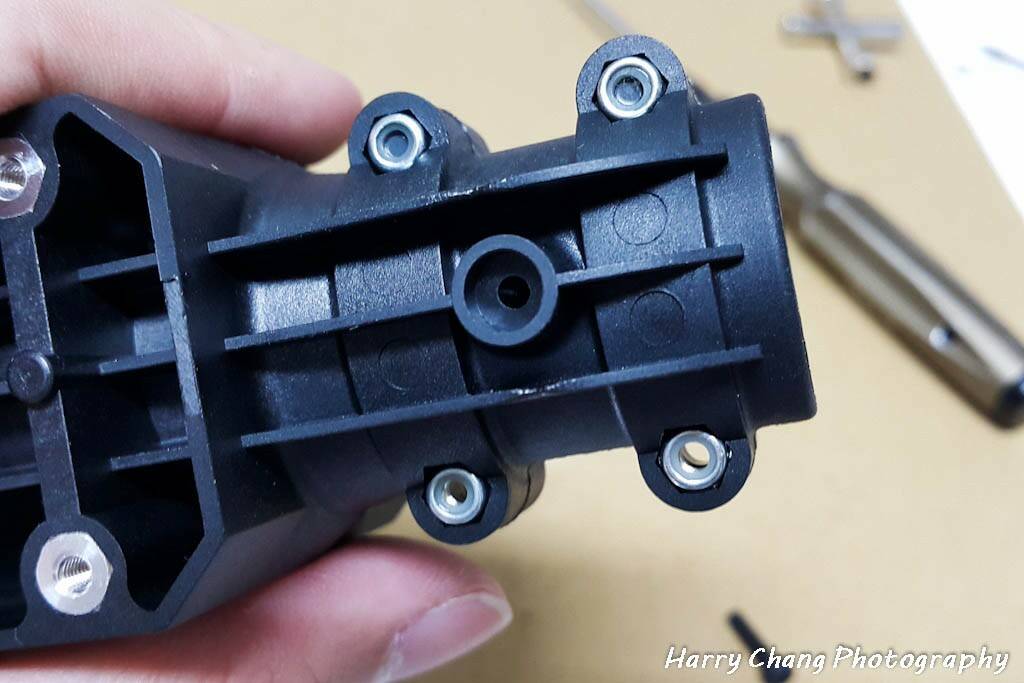

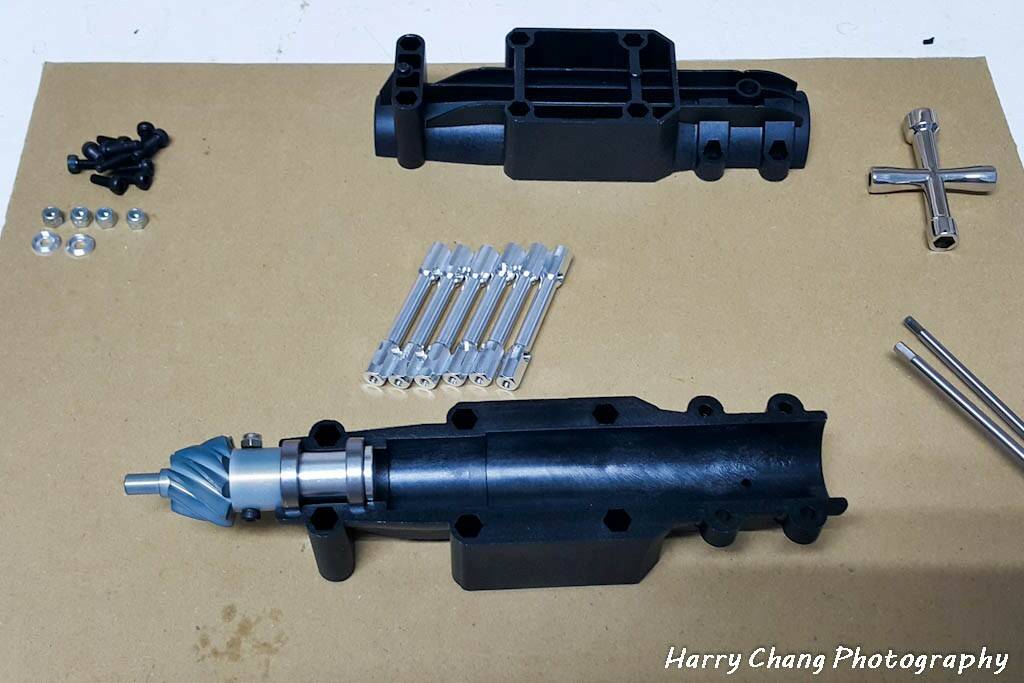

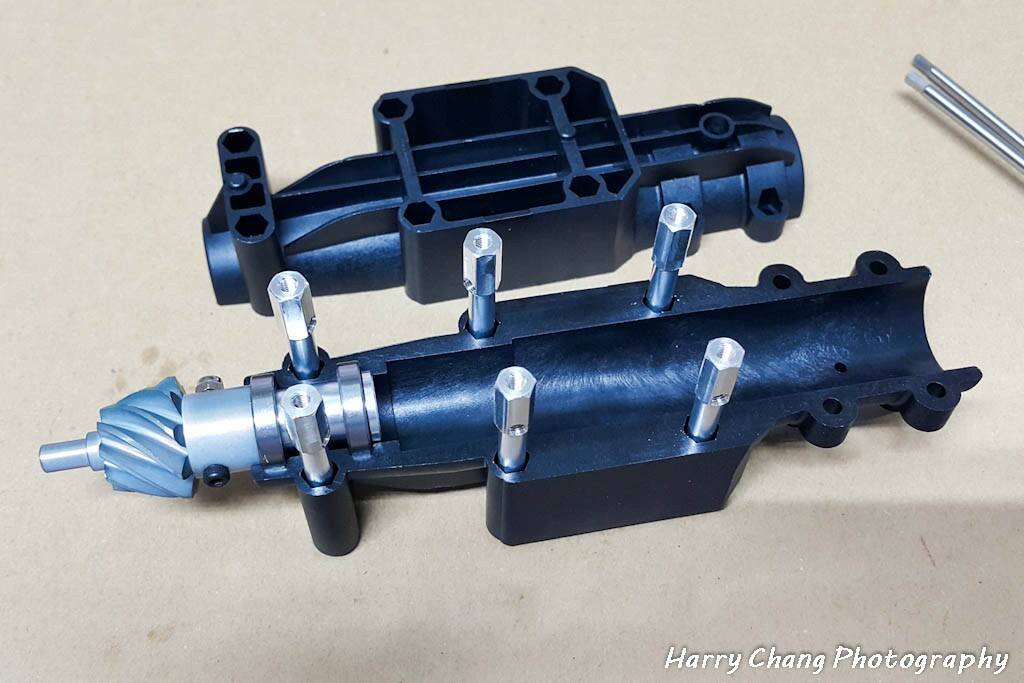

把組裝好的螺旋傘齒配至前傳動箱上，準備上鋁柱


再把後方止洩螺絲固定上去，並做假組輕微鎖上，前尾傳動箱即完成組裝

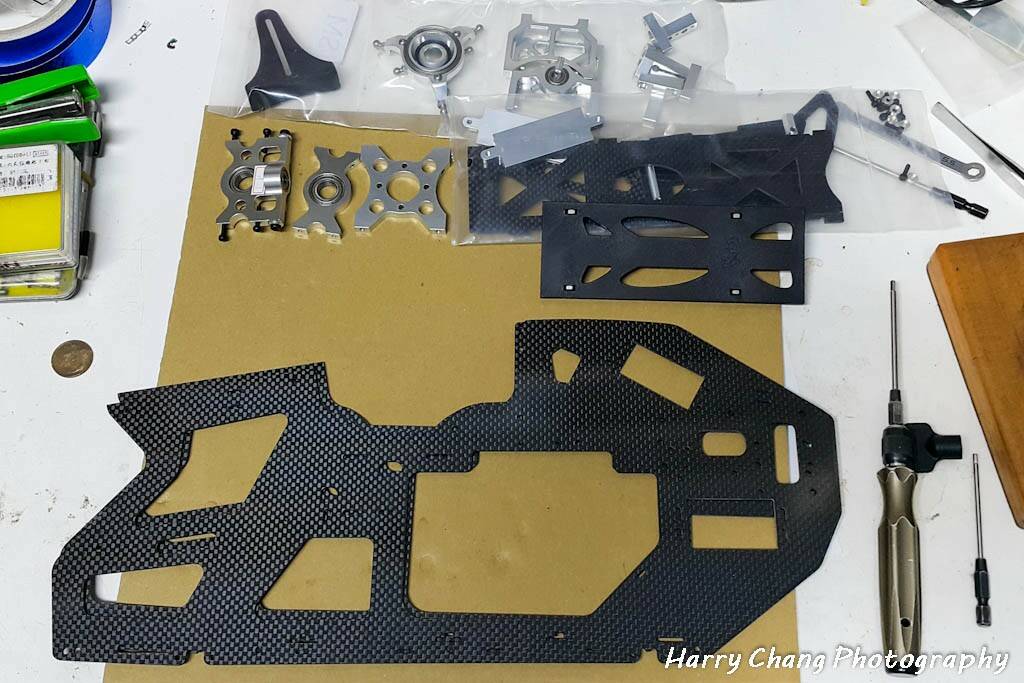

接下來，準備組裝機身零件，機身零件雖然多，但主要螺絲多半為M3x8螺絲，所以整理機身螺絲時，可以把M3x8螺絲與墊片一併由零件包內拆出準備齊全

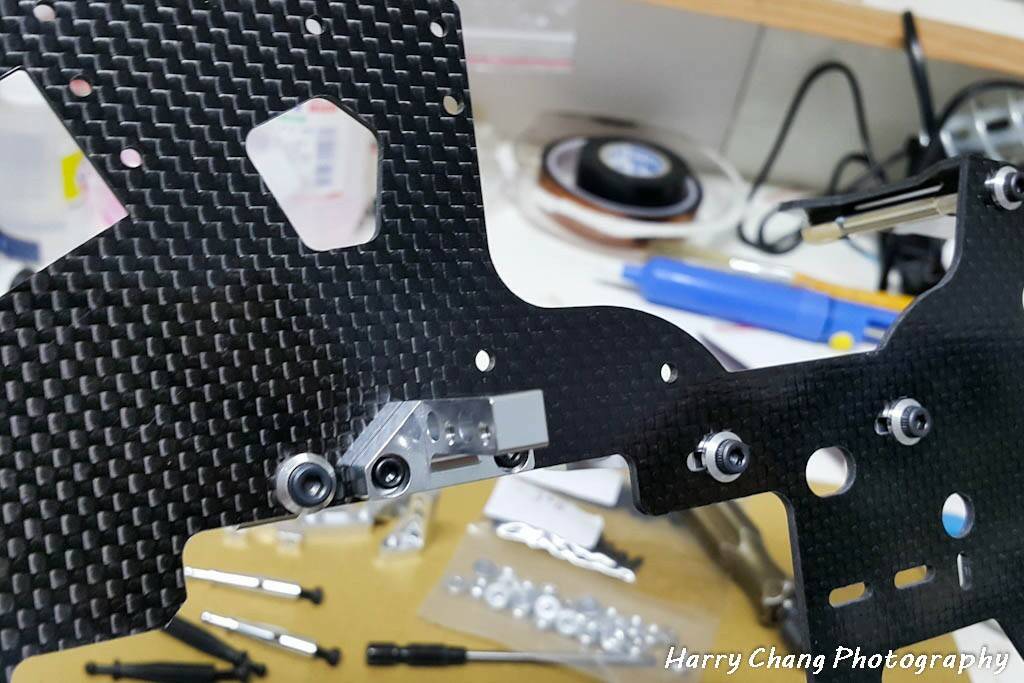

先將馬達座（假組，日後還要拆下來把馬達給裝上），與電調固定板給裝上，明達全部配的是杯頭螺絲，刀口深，質感好，組裝時不用再去螺絲行買螺絲，省下一筆更換螺絲的開銷 ^^

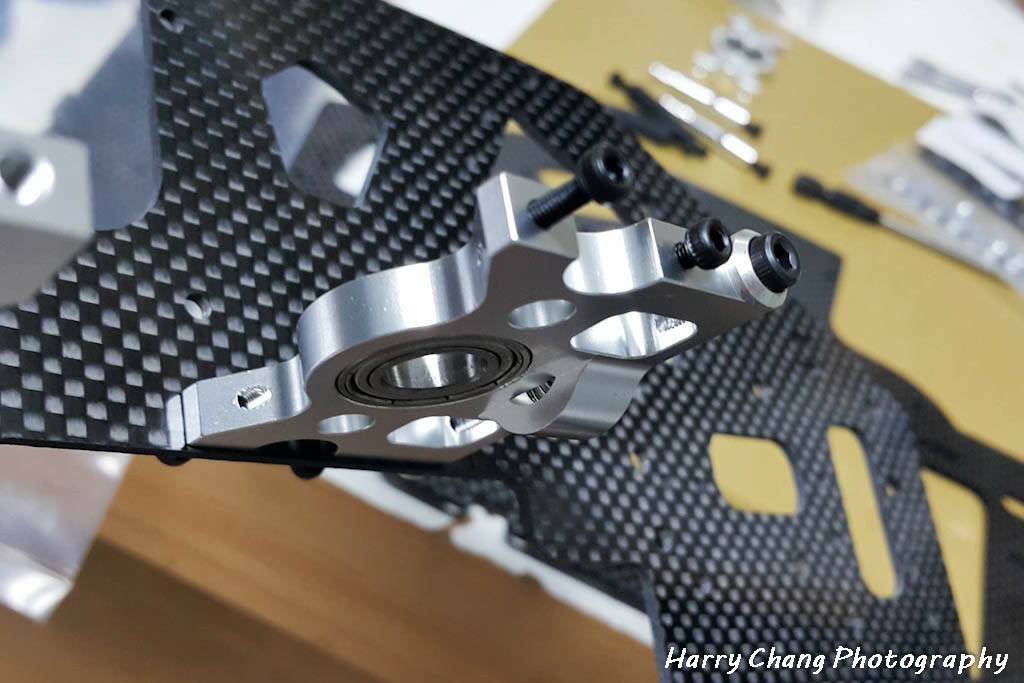

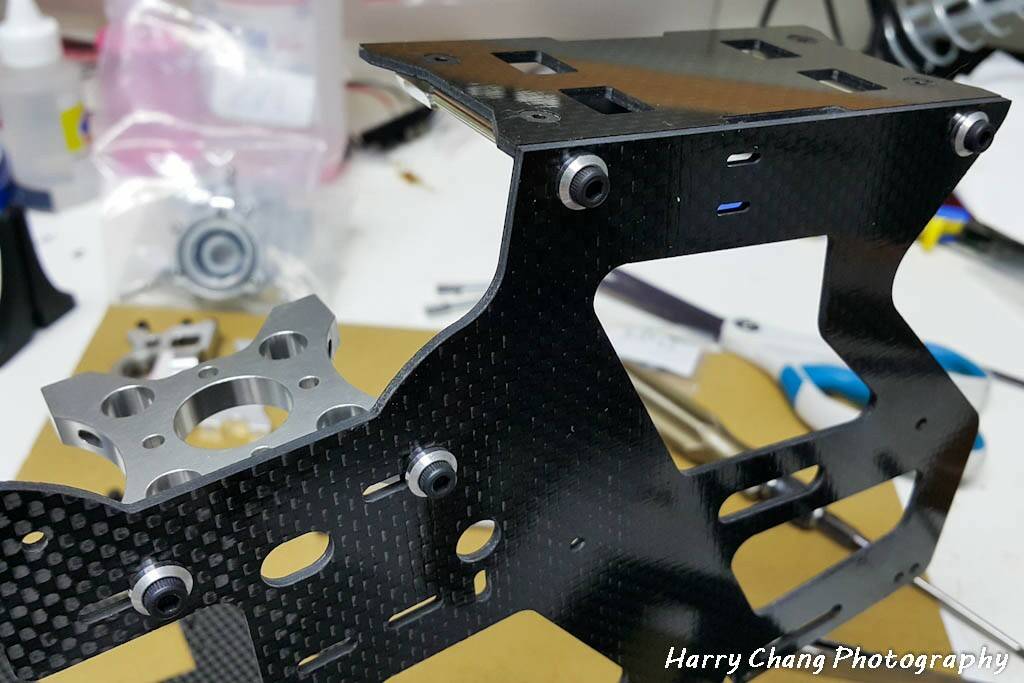

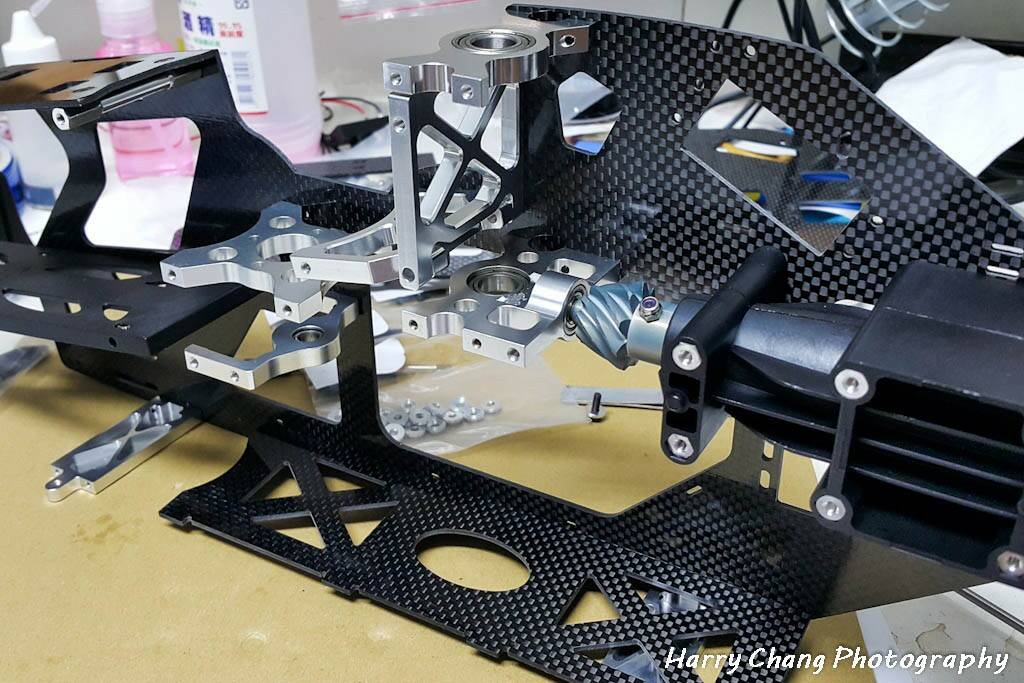

接下來，先將下主軸座配置上側板，再將CNC伺服機座配置上去（順序相反的話，你會多拆裝一次伺服機座 呵呵）


再將電池板、金屬強化座、尾前傳箱、腳架座固定上去即完成一面側板組裝

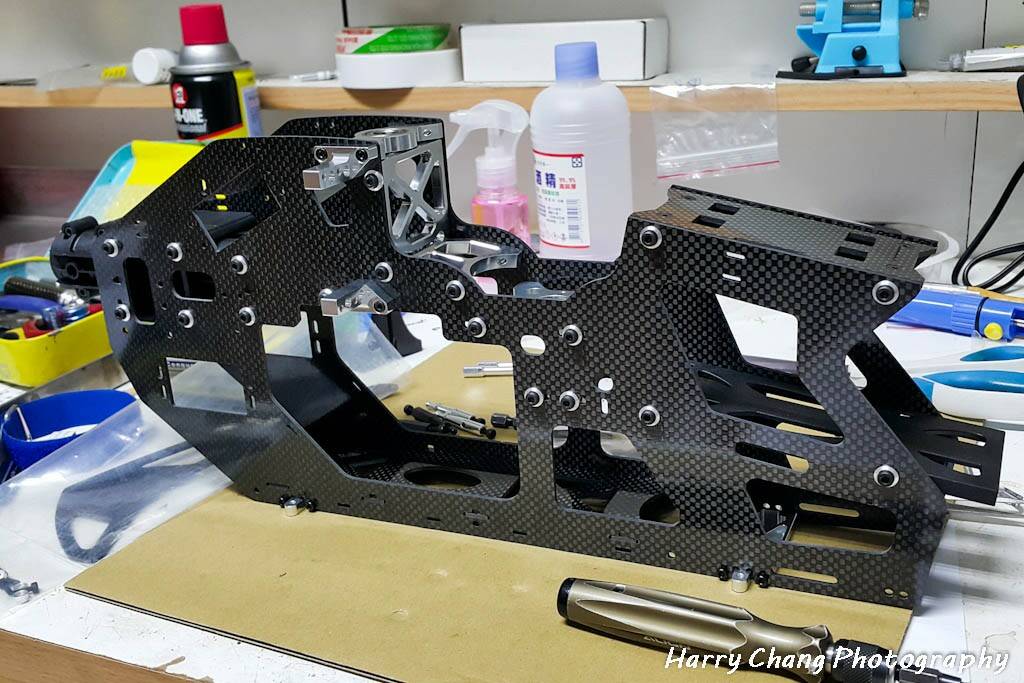

將裝好的架構仔細檢視一回，然後就可以開始以對角線固定螺絲方式，把所有螺絲上膠固定上去，完成機身組裝

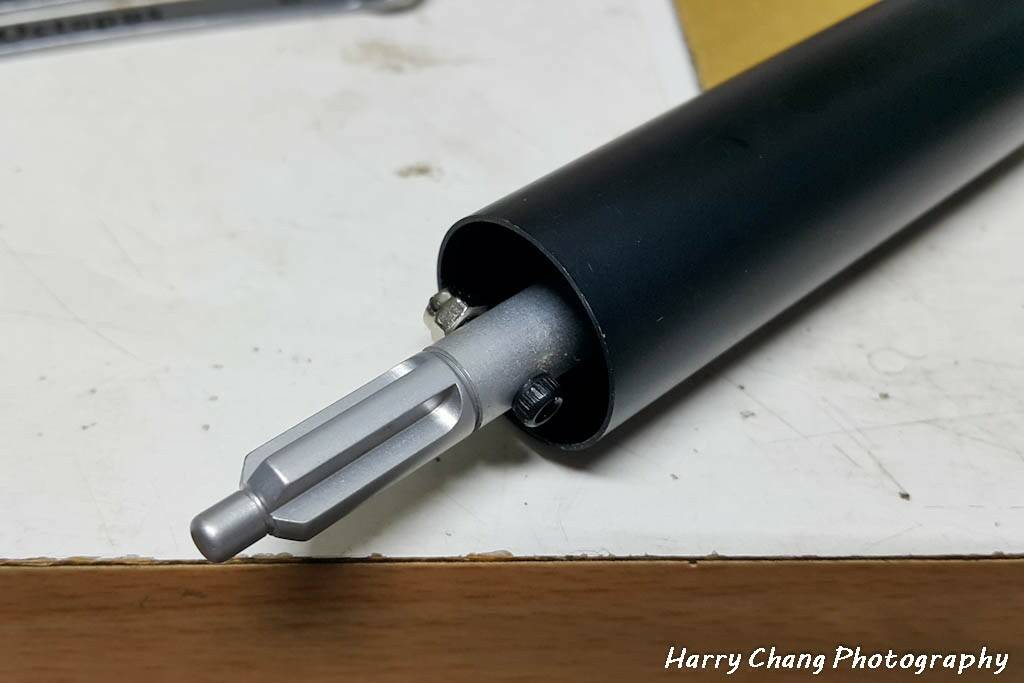

尾管與傳動軸原廠來貨時已完成裝配，只要將傳動十字齒配上即可

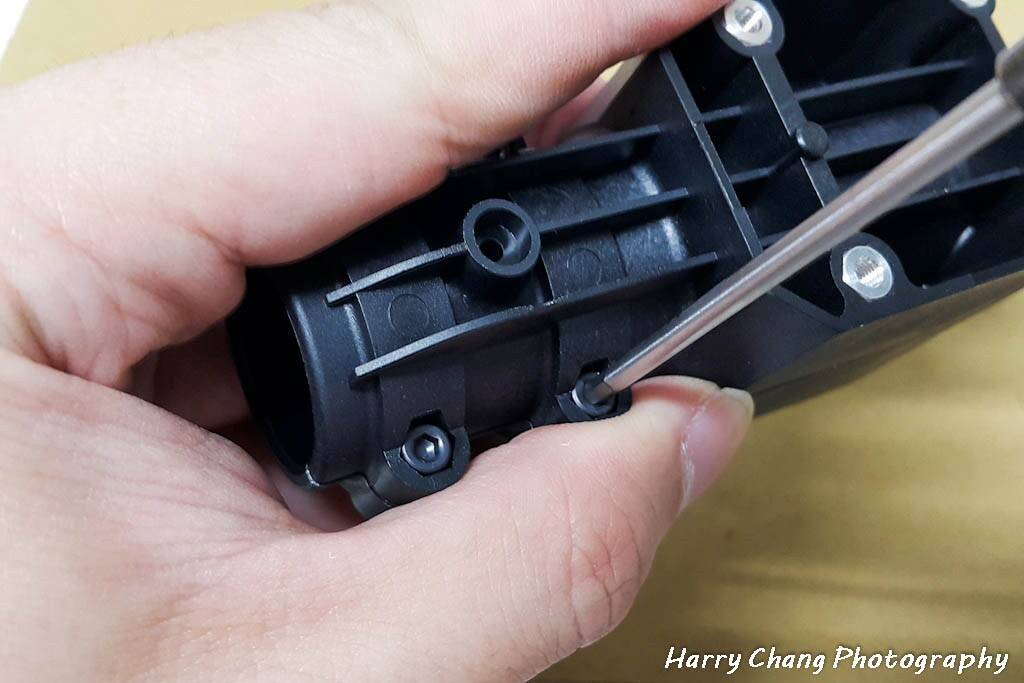

直接裝配上去後，再將尾拉桿固定環、水平翼金屬座配置上去即可

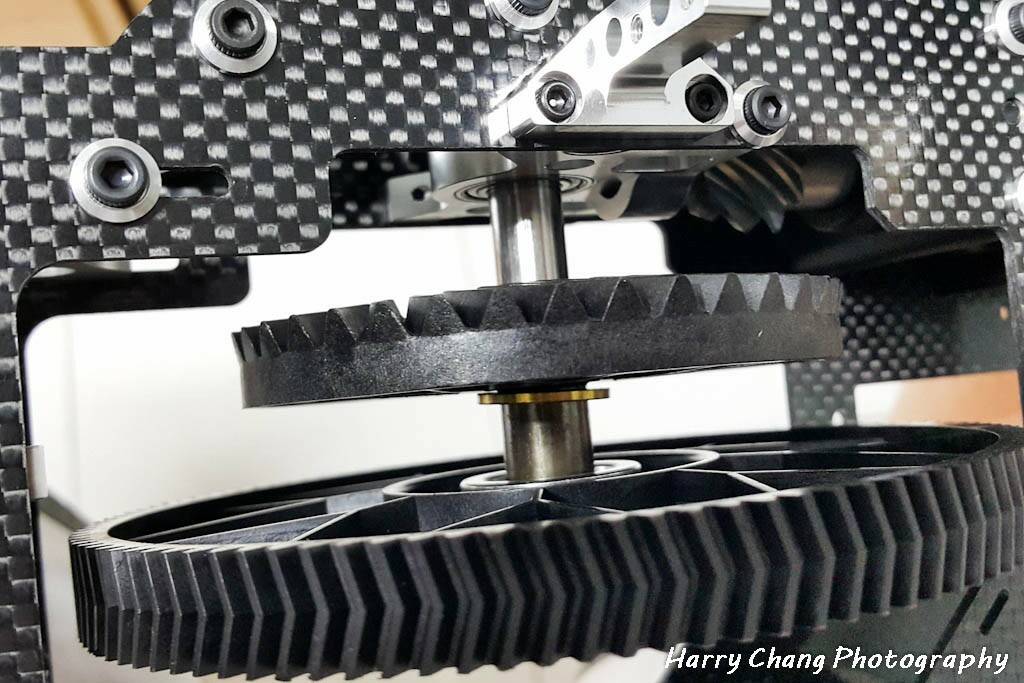

接著來做螺旋傳動齒盤與主齒盤的組合，首次組合這種模式，主要步聚為：
1.主軸先穿過主軸中心座，再將螺旋傳動齒盤穿過主軸
2.固定銅套裝配至定位後，再將插銷裝入平均

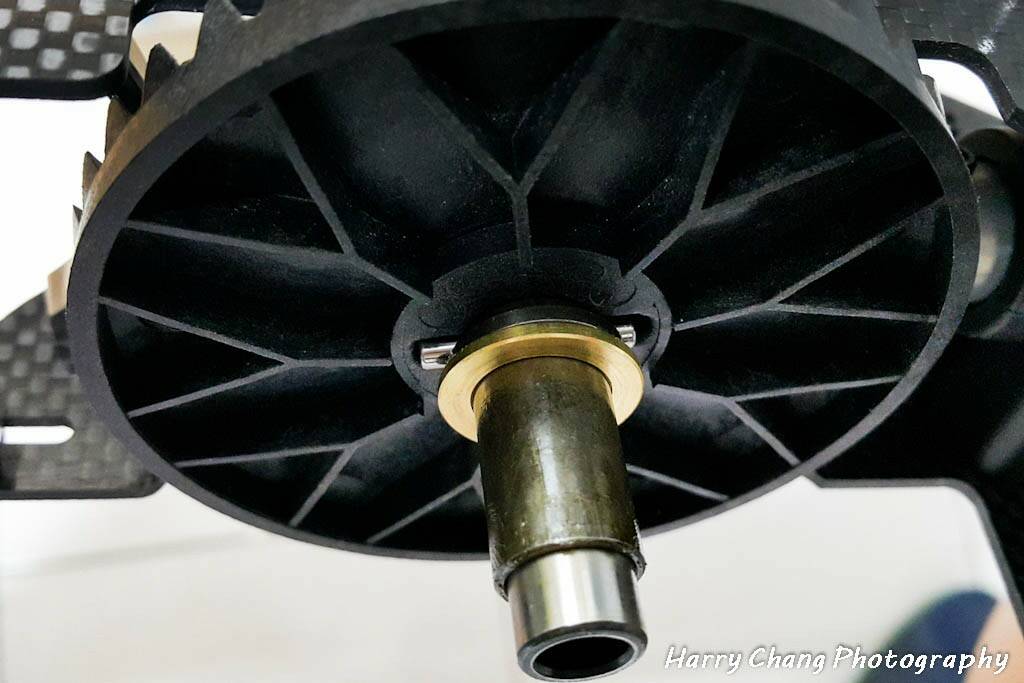

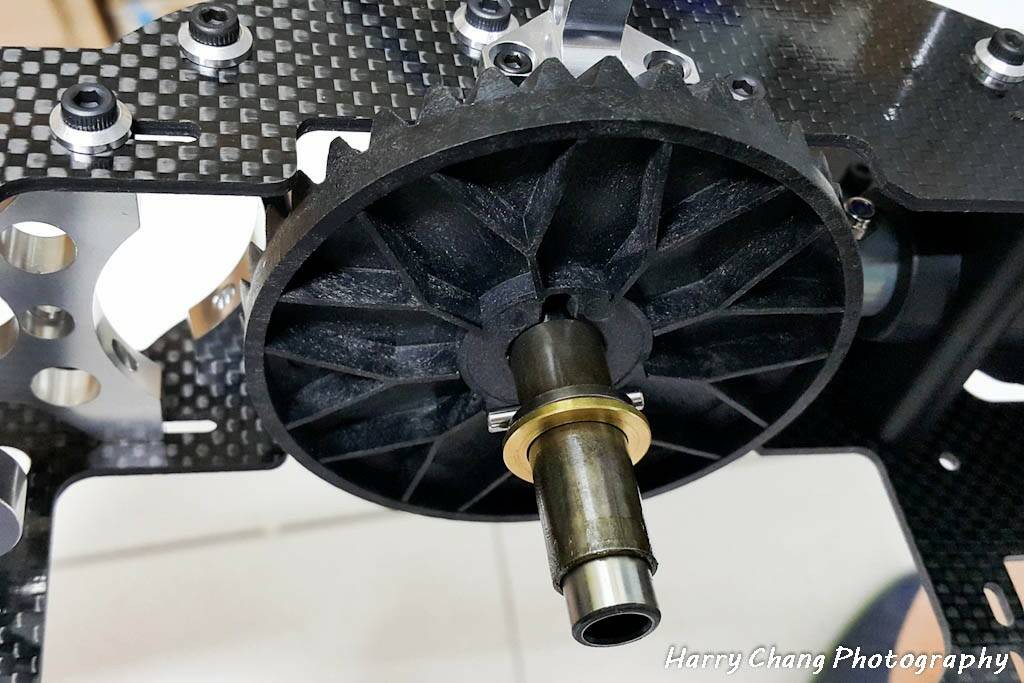

然後主軸向上提拉，讓插銷平均固定於螺旋傳動齒盤上（如圖）

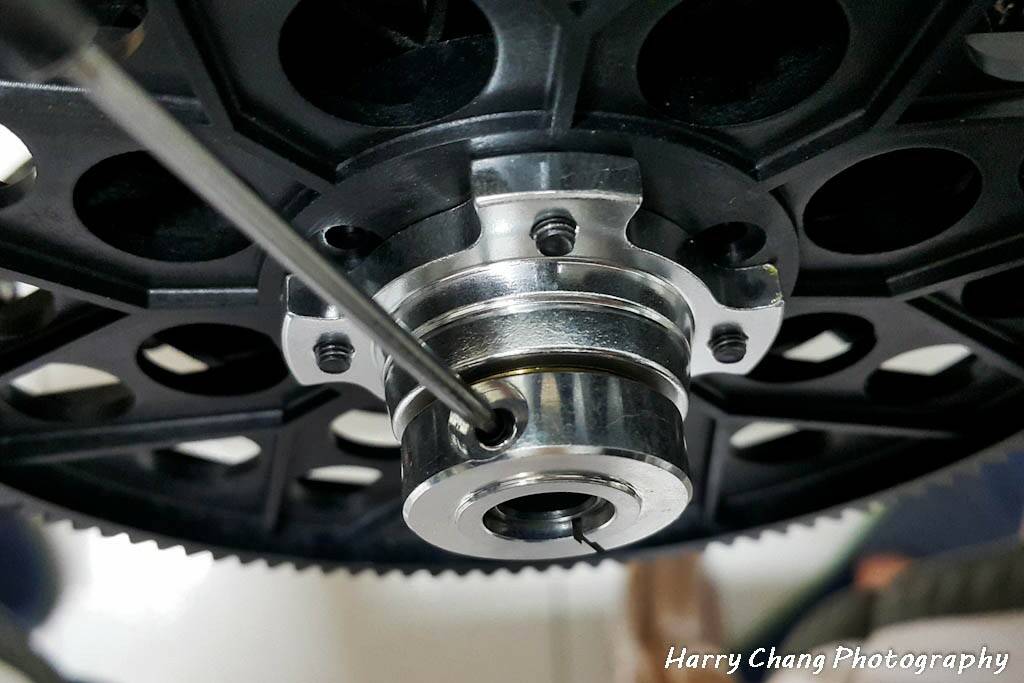

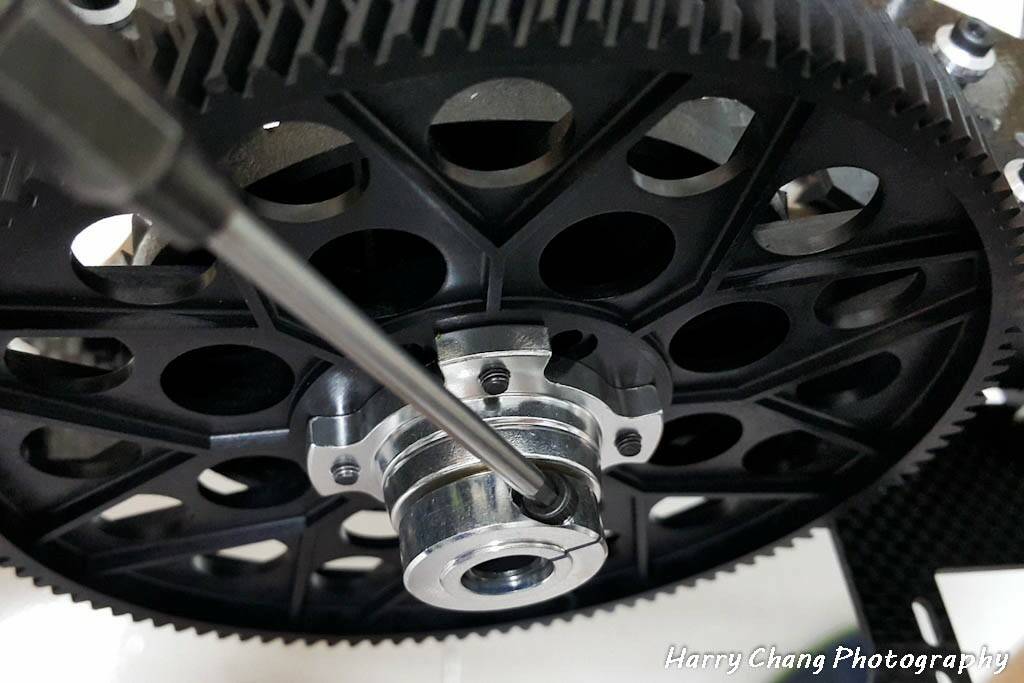

接著將大齒盤裝配上去（少拍了大齒盤與大齒盤座固定照片 @@），並將下緣固定座螺絲鎖上（包含止洩螺絲，兩個鎖點）



最後再將尾波箱與垂直翼組裝上去，整機組立完成


比較值得一提的是，明達機的尾滑套工作方式與泰世、亞拓機工作方式是相反的，也就是尾舵搖桿向左，滑套工作方向一樣是向左，尾舵搖桿向右，滑套工作方向是向右，主因是螃蟹爪8字固定環與泰世、亞拓不同，上圖照片提供泰世機種做為比較

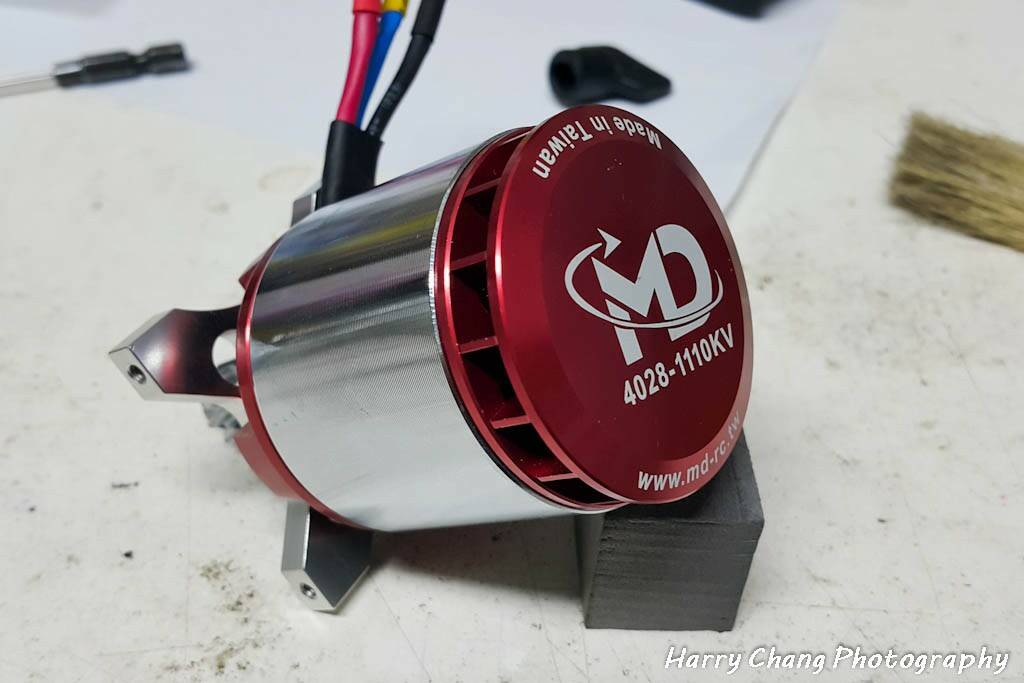

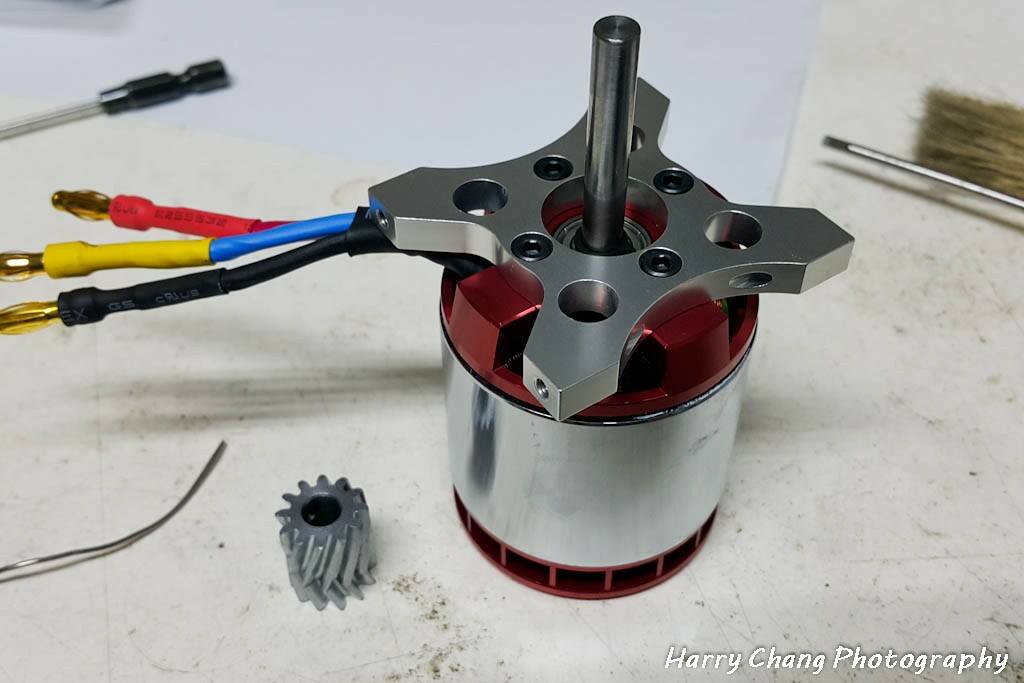

總算可以開始配置電裝，將原廠馬達固定上馬達固定座上，原廠馬達為1112KV馬達，相同一顆馬達雷虎的550E也是配置這顆

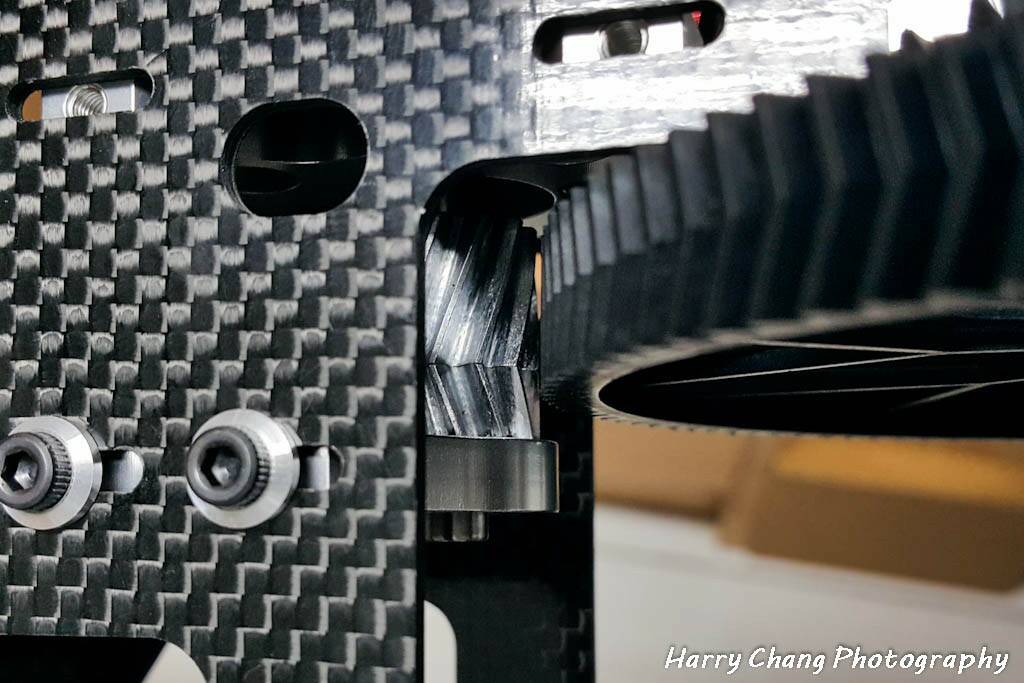

如何裝配人型齒呢，其實由於主大盤盤精準度很高，明達原廠建議直接靠上後（馬達座固定螺絲先不鎖死即可滑動），再將馬達齒與馬達固定座鎖死即可，不用再預留齒輪間細

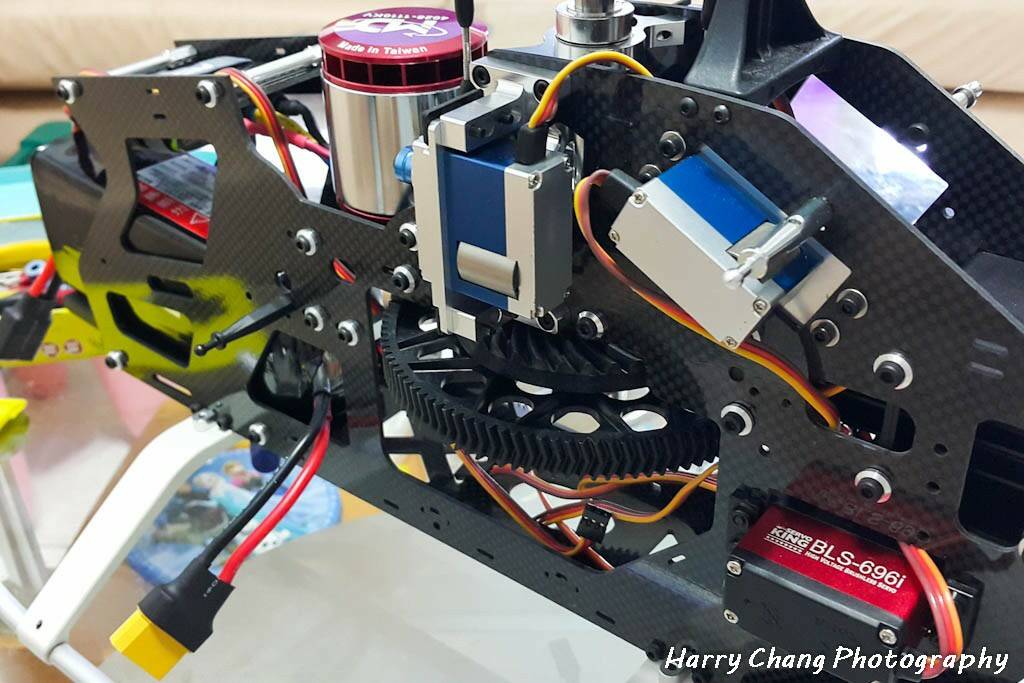

馬達裝配完成後，舵機再裝上去就變的輕鬆容易了

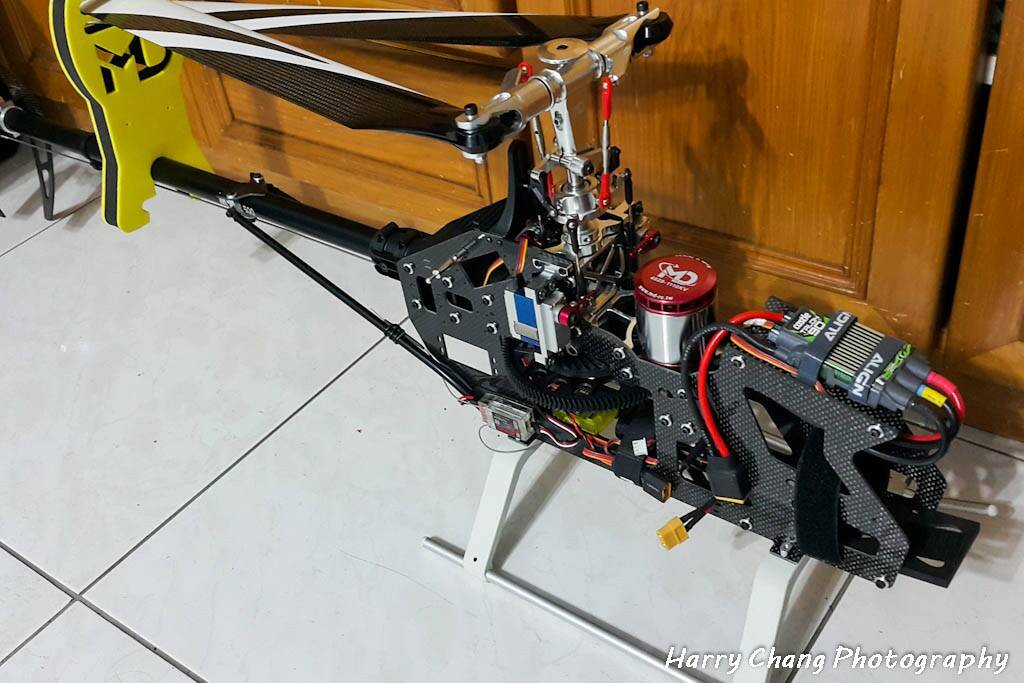

把訊號線理好後，裝上舵臂與拉桿就完工了

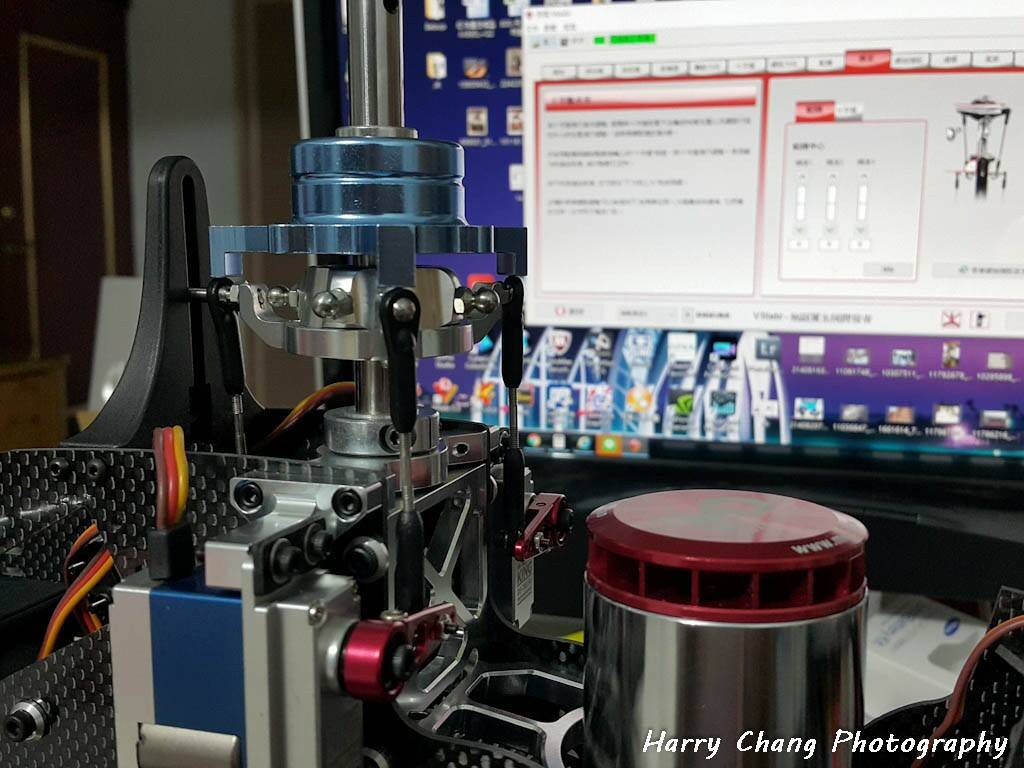

由於這次是使用可調整式擺臂，可直接在機械行程上做到完全不用動VBar 調整頁面上的微調，實在是太棒了

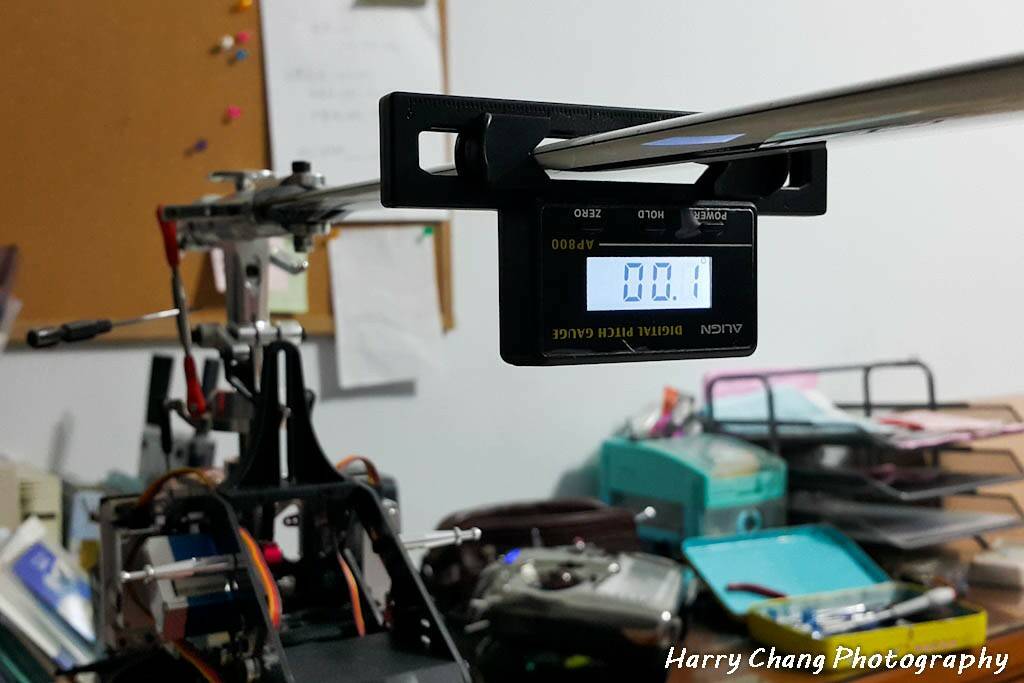

螺距也因為正反牙連桿，調起螺距來說，簡單快速

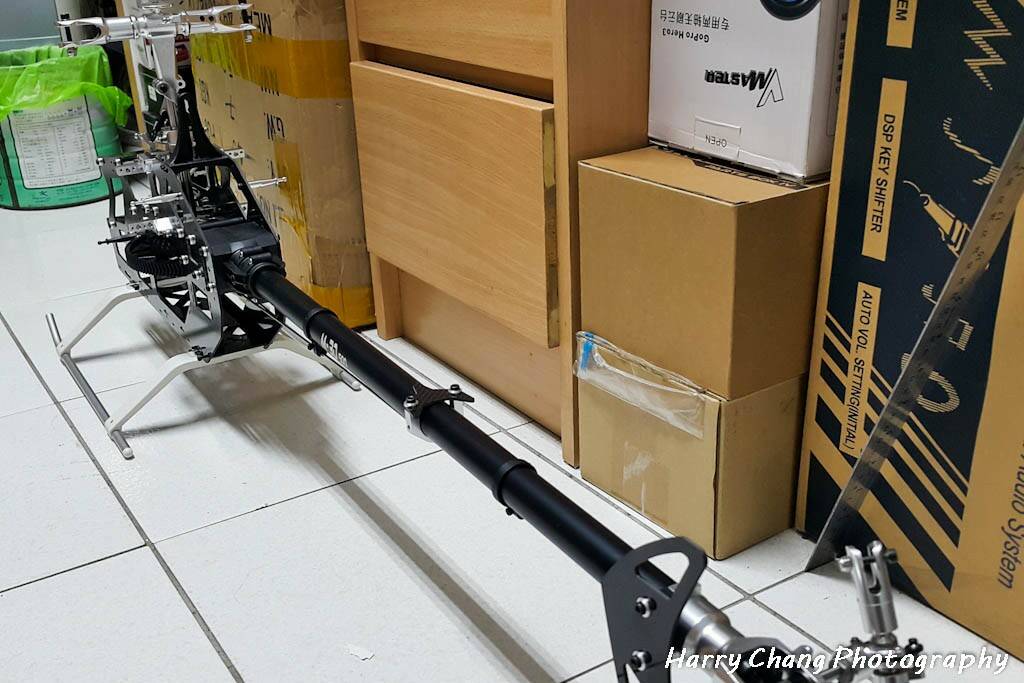

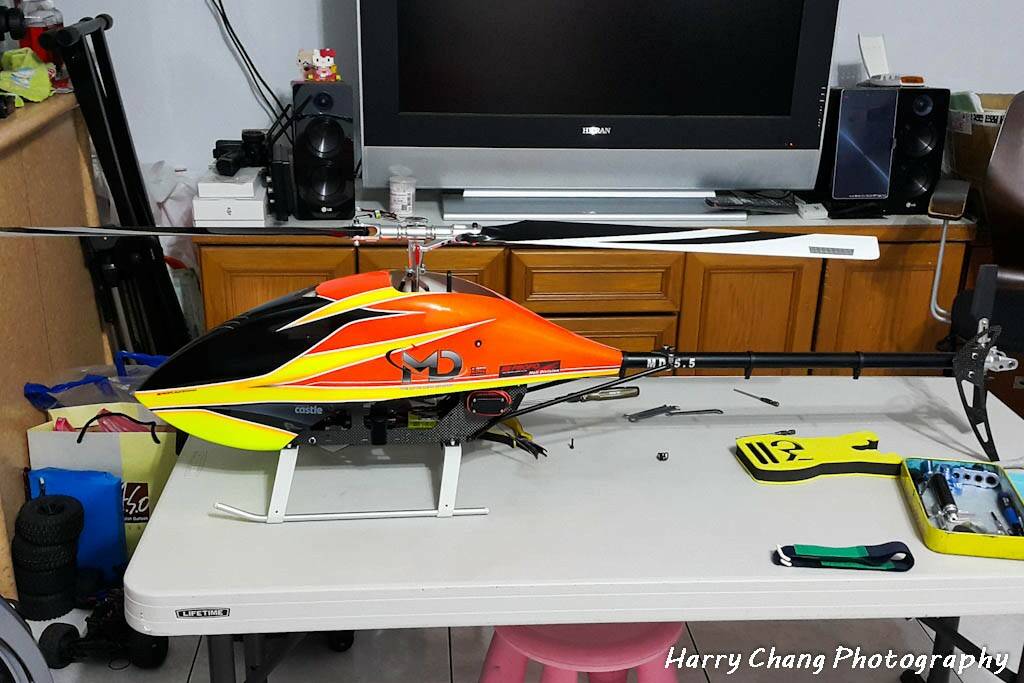

完工！不過… 這時我配的是500尾管，就明達新式機頭罩而言，有點太過“短尾”，所以後來決定使用550尾管，比例上會好看些


超短的尾支撐架，個人覺得配新機頭罩還蠻不錯看的！（原廠也有長的尾支撐桿，共不同需求玩家配置）

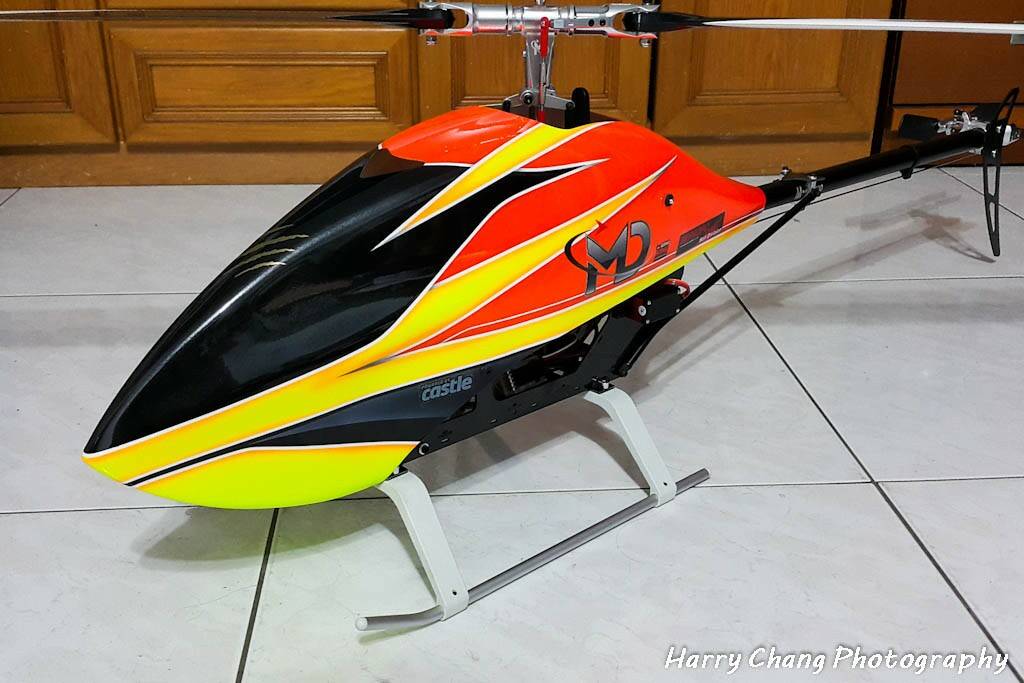

5.5就是550尾管，整體比例上覺得好看許多，完工
