== 裝機分享 ==========
習慣先磨板至邊位圓滑再加快幹膠封邊,水晶邊的光亮感覺
(沒要求的可不磨 , 大力的碳板質量很好的)

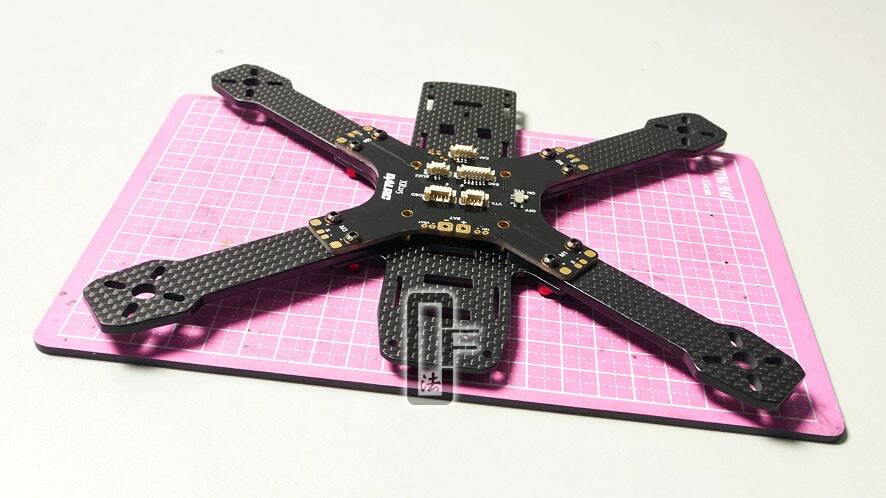

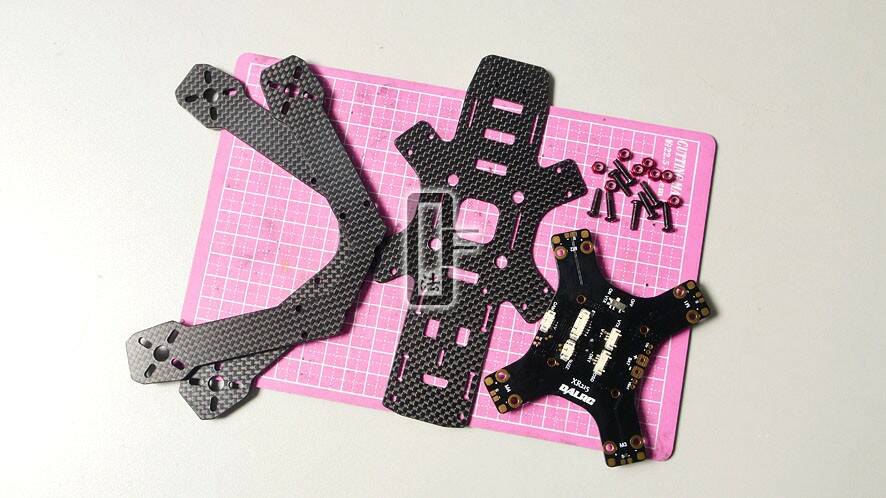

先把底板 / 集成分電板 / 機臂結合起來
分電板接電池位置向機尾

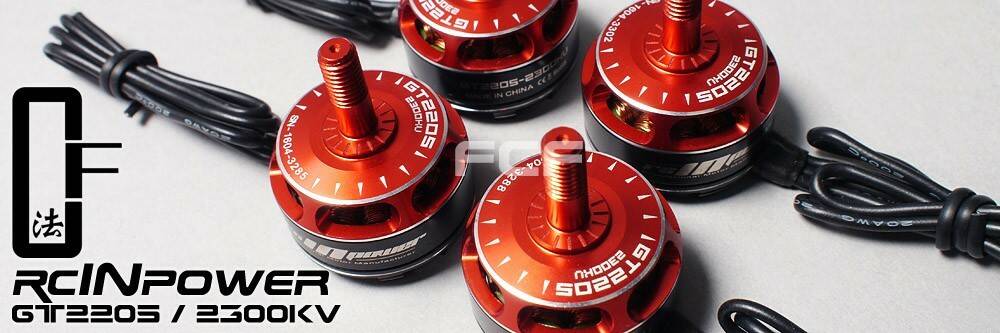

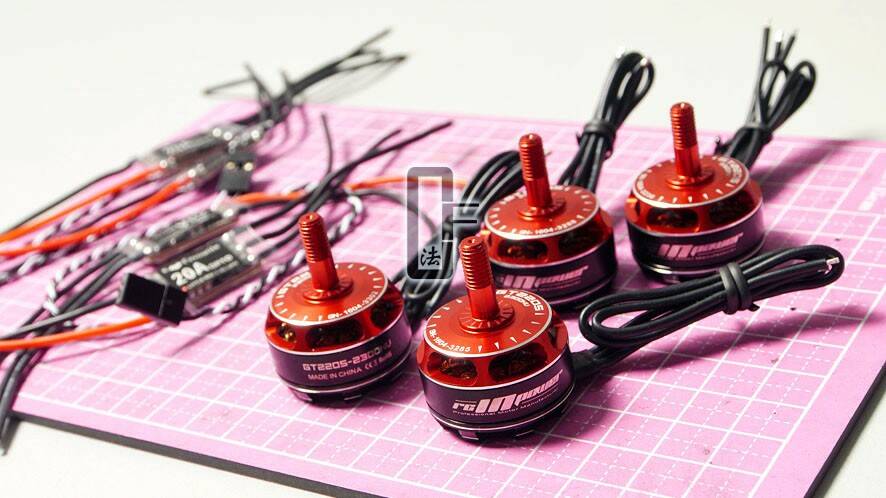

電機是致盈最新款的紅頂 GT2205/2300KV , 很暴力 , 看大力團隊去比賽都拿過頭3名

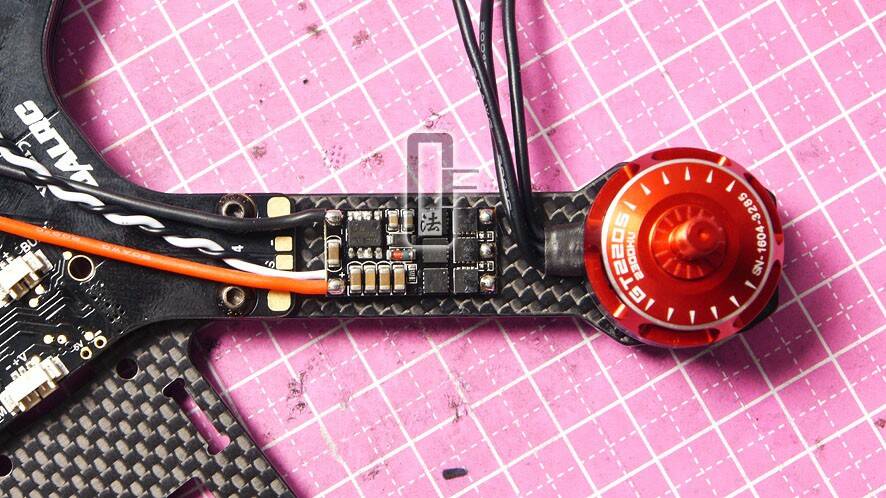

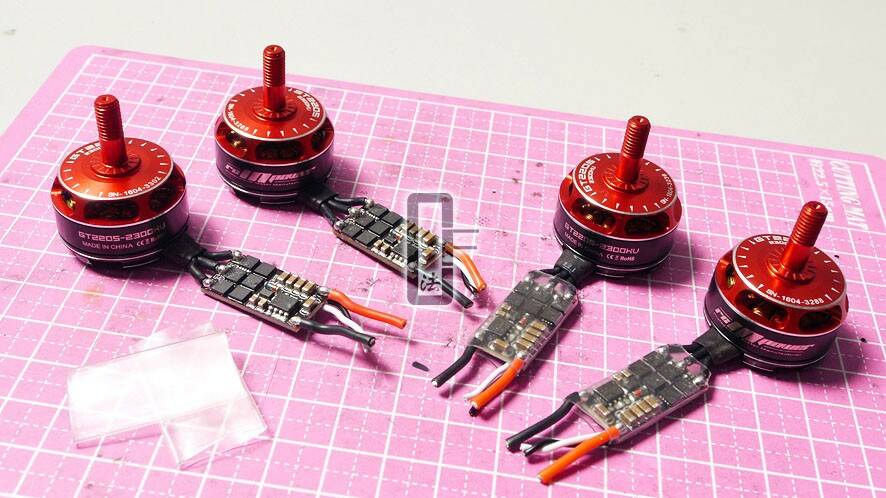

電調20A , 去皮 , 焊掉電機線 , 之後電機直接焊上去
註意機臂的距離 , 先計劃好剪線的長度
之後可把電機電調焊接起來 , 因為BL電調可透過F3飛控的USB參調 ,
所以3根電機線先全部順接 , 最後在電腦修改其中2個的轉向
固定電機 , 電調用3M貼固定在機臂 , 再焊接+/-及信號S/-
集成分電板的好處看倒了 , 不用再為電調怖線 , 簡潔得多

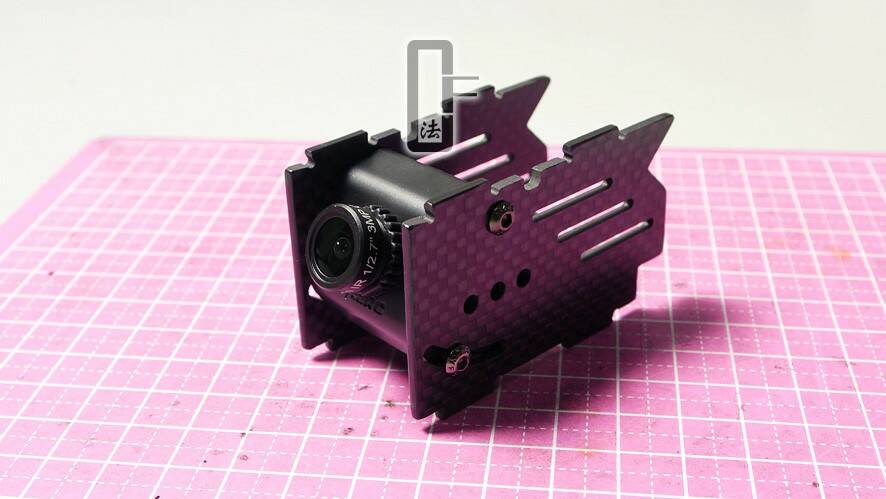

先弄攝像頭部份 , 用的是雙層板SONY CCD 4140+811 那款 ,
用鏡頭那個環固定在安裝座上
安裝座和側板結合 , 可隨時調角度 , 很方便
圖傳用這款600mw , 質量很好 , 半年多前已用 , 最近大力店都有賣

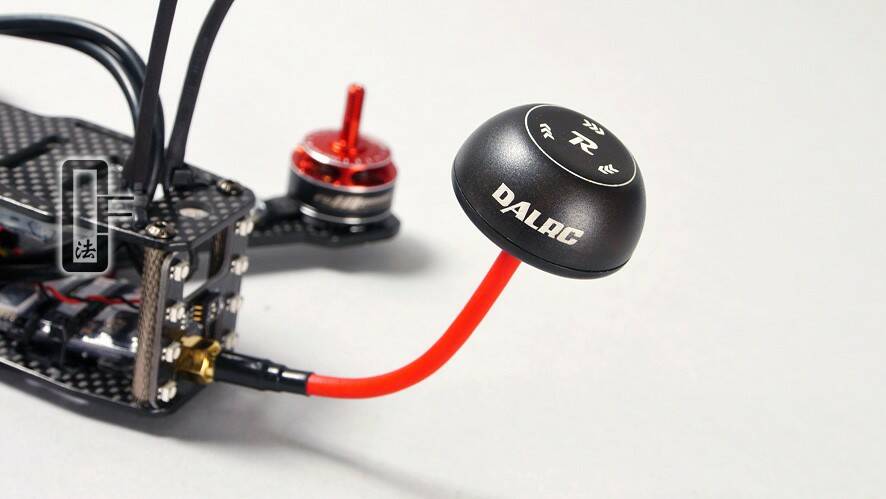

天線是大力新款的 , 收發共用, 可屈曲, 聽說比美肥鯊
好了 , 回到機架分電板上 , 先弄攝像頭及圖傳發射的接線 ,
** 註意攝像頭及 圖傳的使用電壓
鏡頭座子圖傳都安裝好 , 線都接了 , 可通電測試一下圖傳畫面及OSD顯示
因OSD插上的RXTX未有接到飛控 , 所以部份數據未能顯示的 , 總之現在有圖傳顯示就可以了

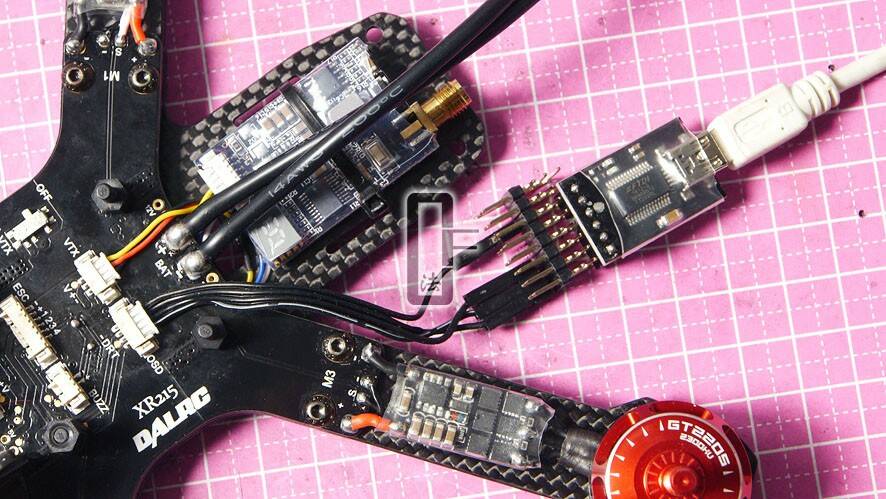

這個是把OSD系統接到電腦修改OSD顯示設定的FTDI轉換器 , 需要設計獨有的OSD畫面可買一個試試 ,

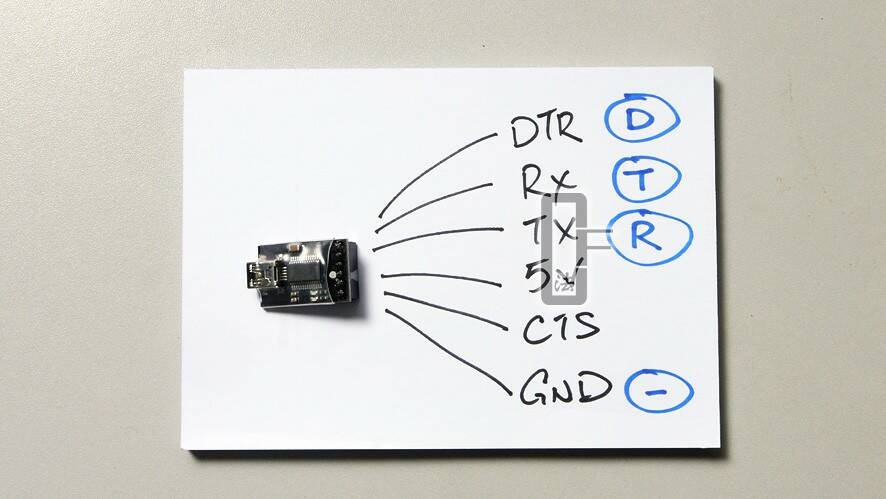

我這個FTDI有6個接口 , 接機架的OSD只需要其中4個 , 藍色圈起來的就是對應機架OSD的接口
OSD接電腦參調, OSD需要接電池的 , 換句話就是分電板通電才可參調 !
** 註意通電前圖傳要上天線 , 或直接在分電板側邊開關把圖傳斷電
** 關於OSD的參調方法, 之後另行分享
FPV系統弄好了 , 就弄尾燈 , 接分電板上12V , 用附送的3M貼固定在機尾的鋁柱上 ,
同時加上大力的新款天線看看效果 !
** 鋁柱自行換了另一款
飛控用的是流行的F3 , 不焊針 !
準備好機架配送的 ESC 排線 / BUZZ 線 , OSD那組線沒要求的話只保留RX TX 接飛控就可以了 ,
因為我考慮以後修改OSD畫面, 所以保留原來針插

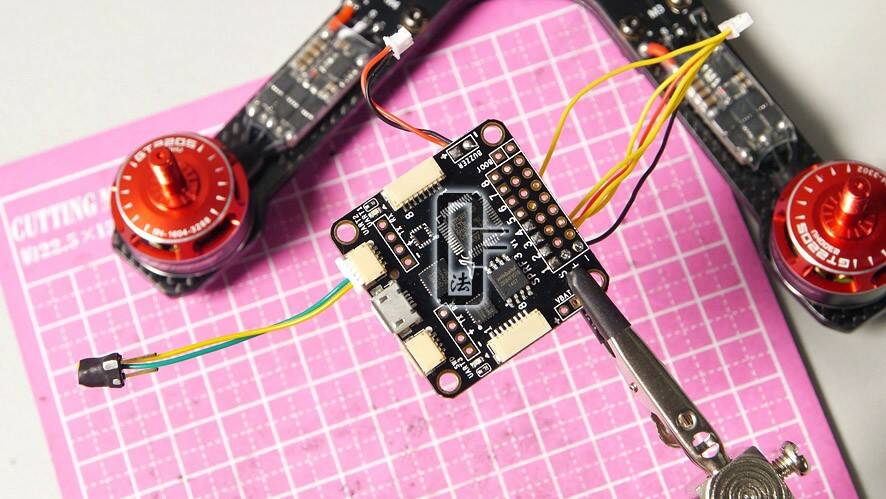

飛控焊線 , 左邊是接OSD的RXTX , 插頭用UART2 , 解決用UART1後不能共用USB的問題
上方是BB響 , 右邊排線是ESC , 排線已含5V+/- , 接駁太方便了
為方便修理 , 所有線都預留一點長度
雖然線預留一點長度 , 但都能藏在飛控下 , 夠整潔了
飛控UART2及分電板上的OSD接合起來 , 如其他線過長 , 都可收進攝像頭側板內
飛控完成了 , 可機架通電同時接USB , 測試OSD及USB共用能否通過 !

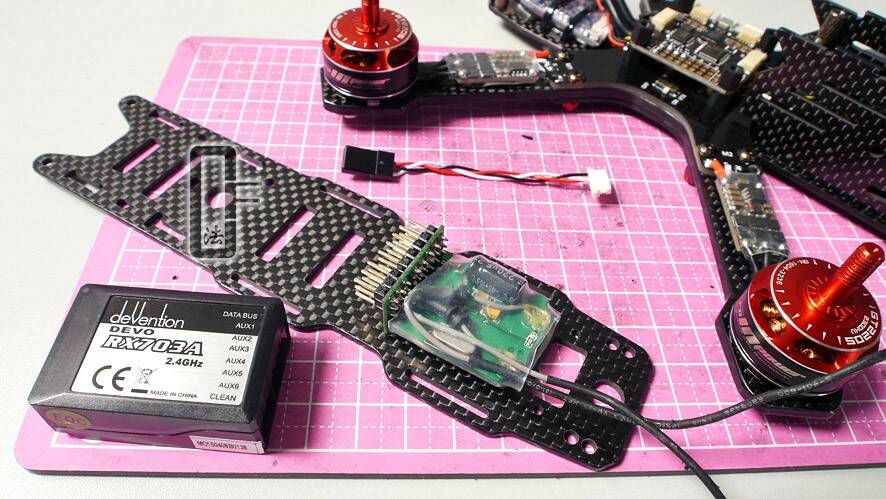

最後把接收機貼在頂板後方 , 接收機用的是華牌的703A , 是PPM的 , 拆殼減一點體積
接收機天線用紮帶及熱縮管固定在頂板上
隨機架附送的電池紮帶帶防滑 , 很好
加上專用的運動攝像機座子

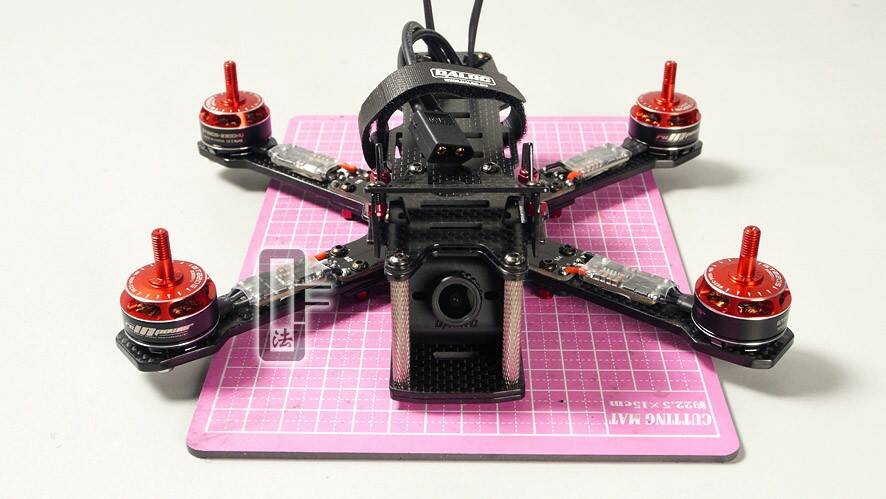

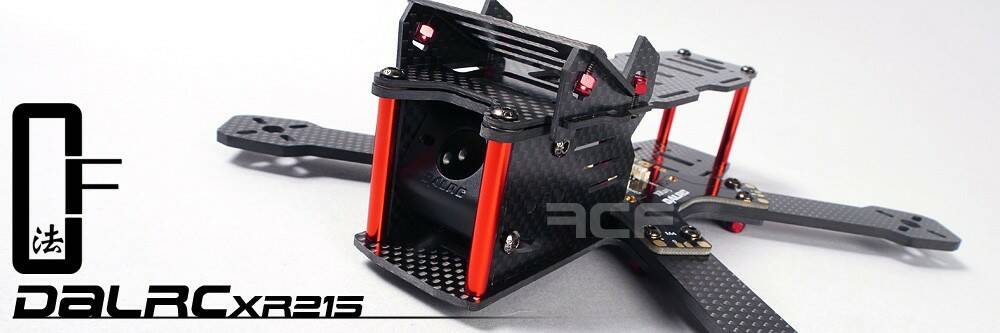

裝機完成了
出去炸機前 , 習慣多拍幾張寫真留念一下
加上小蚊及 4S1500電池
== 裝機分享完 ==
|
