新的 DEVO 專用 Deviation 四合一高頻頭 (DEVO10範例)

dc59

又搞來一個4合1,跟飛友一起買了新版,但我只買底板而已,把上次這篇的跛腳4合1焊上去,再也不用呆呆的用手動切換天線了~~

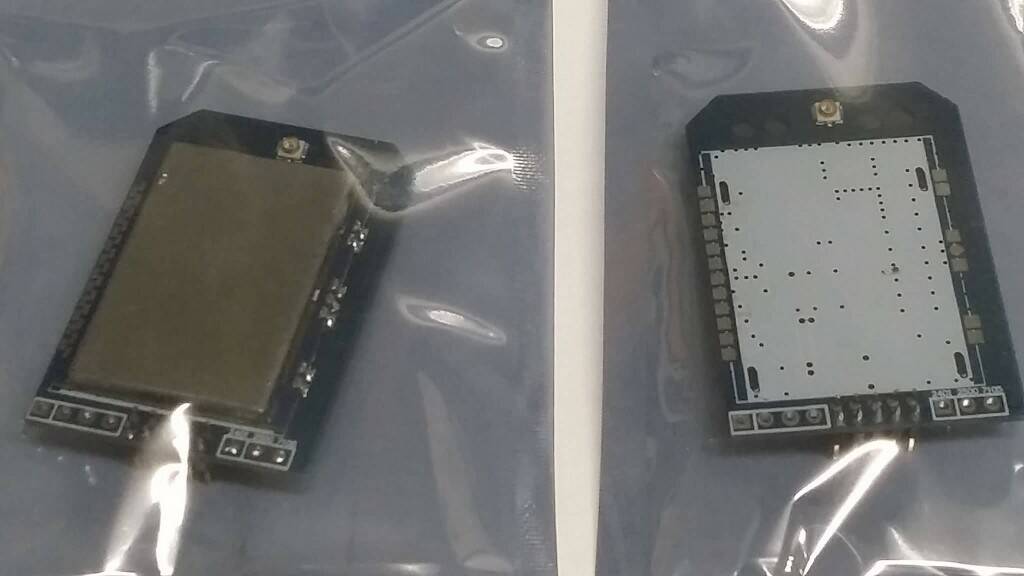

右邊白色是我的4合1底板, 左邊是飛友的4合1成品

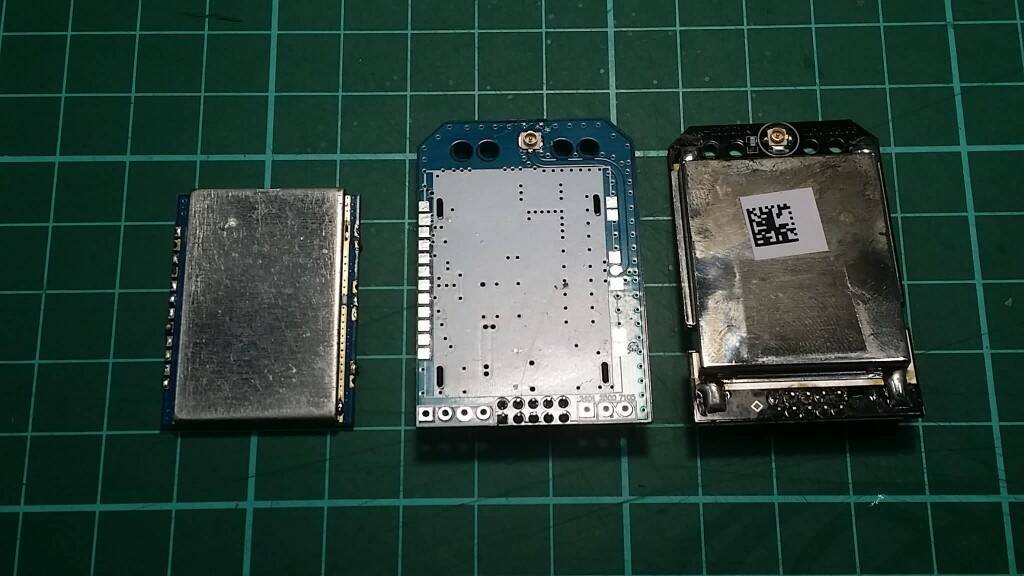

焊上去之前比一比大小,由左至右,4合1模組,DEVO專用底板,原廠CYRF高頻頭,基本上底板跟原廠模組一樣大!

4合1模組焊上底板之後,基板上可直接插進原本模組位置使用 PNP (plug and play), 當然還需要焊上 NRF24L01/CC2500/A7105 三條 CS(chip select)訊號線,我使用跟上一篇相同的顏色及線序,這樣 hardware.ini 就不用改了~~~
B7                綠色 NRF24L01
TMS(A13)   紫色  A7105
TCK(A14)    藍色 CC2500


裝回原本天線及固定螺絲,收工!! 有沒有簡單?



一根天線搞定,美觀簡潔!!!

簡單測試了一下四個高頻頭動作皆正常,老闆說四個高頻頭 PA/LNA 線路接正常可控制.

三合一的安裝範例在此篇

tonyseed

真的很棒那裡可買到約多少錢?這個一定要敗本已很萬能有這個變super萬能。

dc59

tonyseed 發表於 2016年5月25日 05:40 PM
真的很棒那裡可買到約多少錢?這個一定要敗本已很萬能有這個變super萬能。

暫時還是要到對岸淘,不過之後DKCK應該會進才對,可以先問看看,跟DKCK三合一那個模組是同一個賣家!

Pictures

kuntan

哇嗚~超簡潔方便美觀~
五告水~五告讚~

leonchen

哈  我的還在路上~~~~
