== DALRC XR215穿越機架 =====
早前到手的 致盈2205 紅頂電機 , 就是打算配這套 215 機架!!!
機架等了數星期才有貨 , 原來是新版本 , 修改了可調的攝像頭座子
及 分電板線路修改 , 聽說增加了BEC的電流 , 供電更穩定等等 ...
今次一起買下專用的GOPRO攝像機安裝座 , 山狗小蚊都能安裝 !
好了 , 手上所有裝機設備都有了 , 立即發一個開箱帖 ,
之後趕快磨板封邊及裝機了 ....


# 左邊大合是機架 , 右邊小包是GOPRO座子

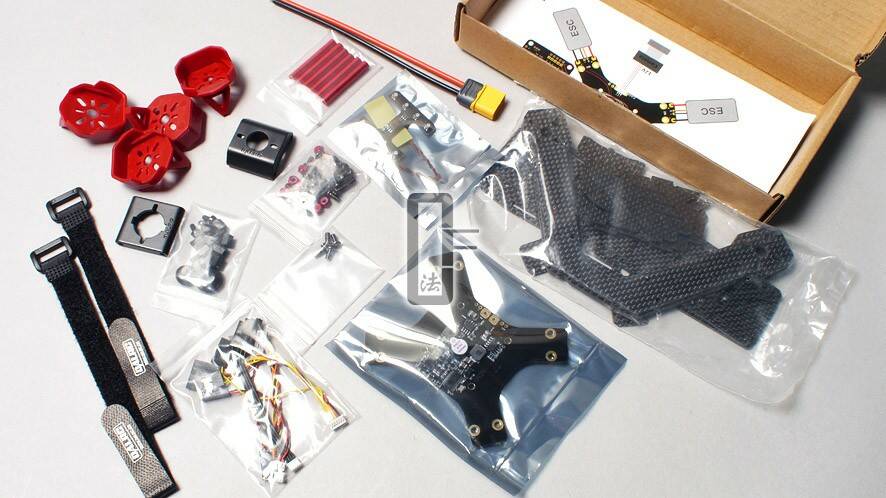

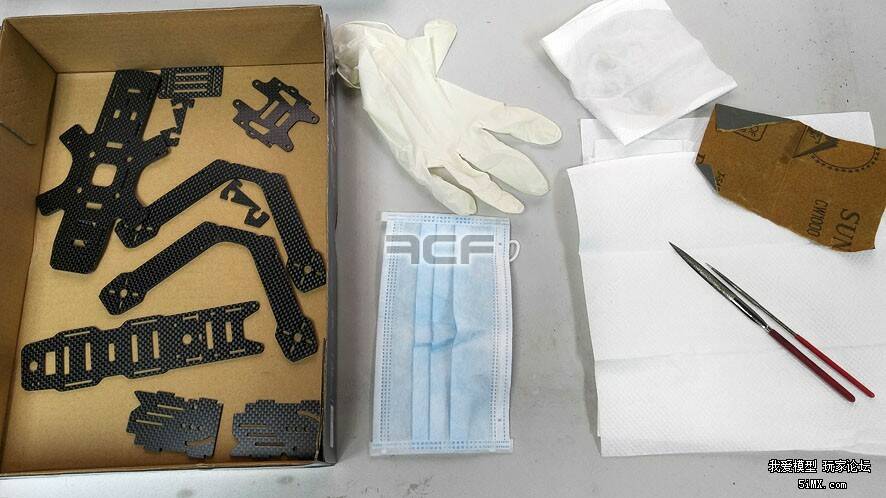

# 開箱啦 , 很多配件 , TX60都焊好了

# 機架上下板及攝像頭傾板 , 都是 2mm 碳板

# 機臀2對 , 獨特的設計 , 左右分開 , 是 3K碳板

# 機臀厚 3.5mm , 一定耐炸吧

# RGB尾燈 , 接12V就發亮 , 7色可調 (這不是接飛控那款LED)

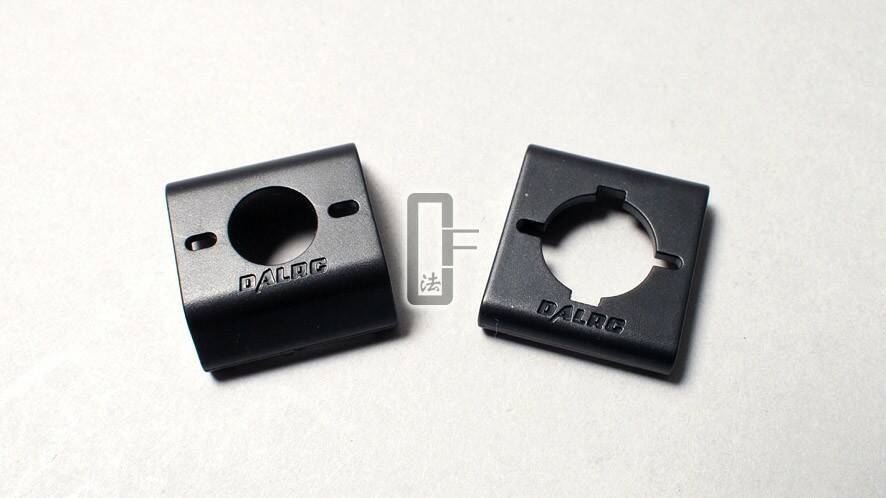

# 新版機架其一新改變就是配上這2個攝像頭安裝座 , 總有一款適合你的攝像頭

# 整合式分電板 , 4邊機臂位置有電調供電及信號焊接位 ,
   中間帶OSD/圖傳/電調信號/攝像頭及BB插頭 , 裝機更快捷方便

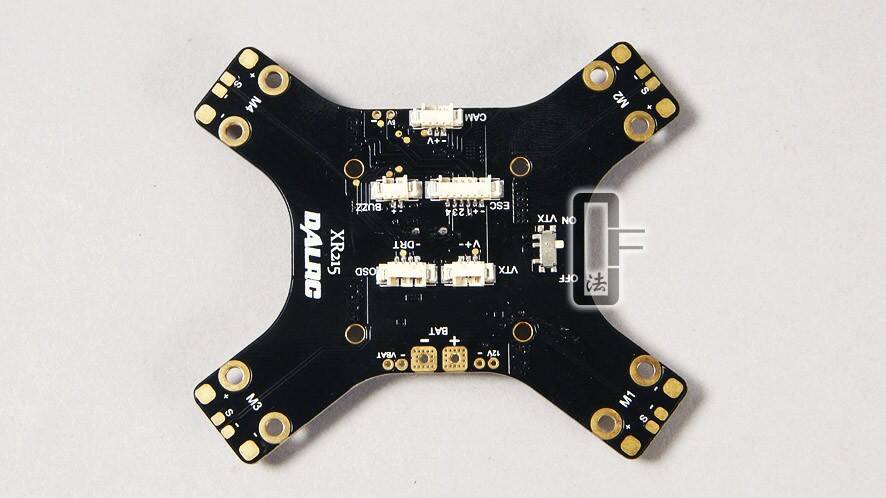

# 分電板背面 , 集成了BEC/OSD/BB響

#分電板 / 機臂 / 下層板結合圖

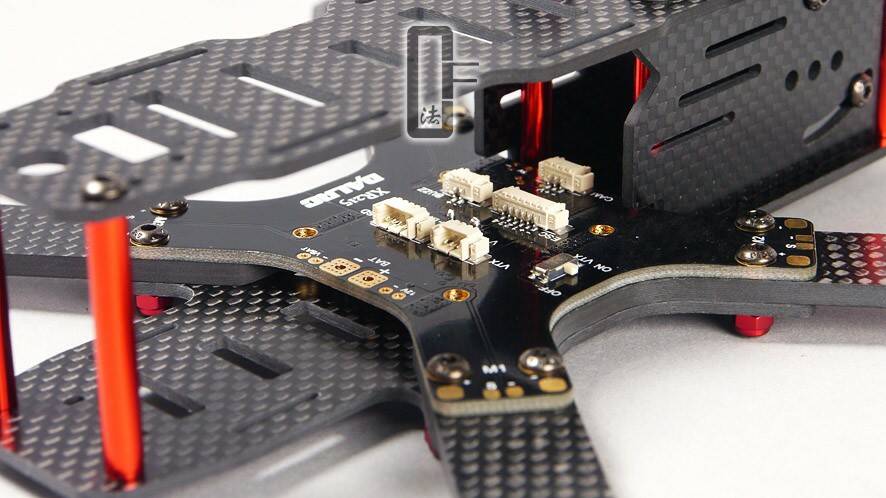

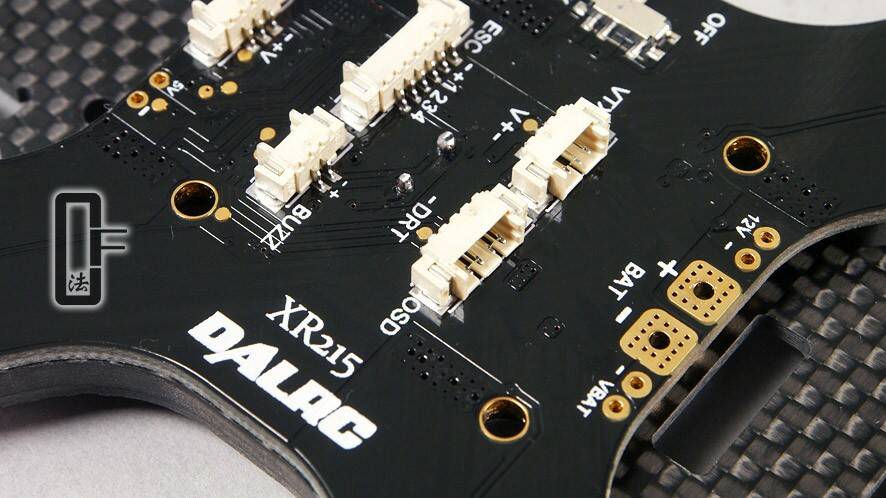

#分電板左邊局部 : OSD那個-DRT就是接飛控拿取飛行數據 , R接TX , T接RX就可以 !
   如要修改OSD顯示的資料 , -DRT 4根線接FTDI的USB到電腦參調 , 就是MINIOSD相同的參調方法

#分電板右邊局部 : 帶圖傳開關 , 這個很方便 , 測試機子不用圖傳情況下 , 可節省不少電

# 機底看見BB響

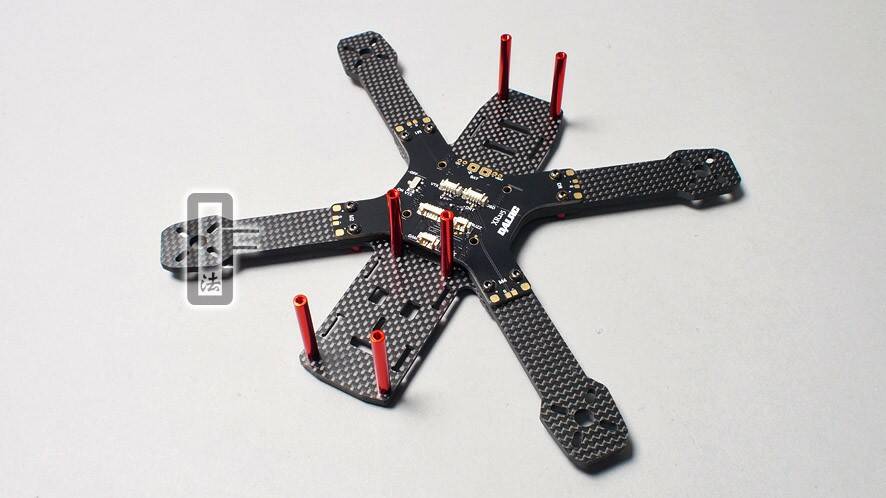

# 機身6根鋁柱 , 都是35mm高

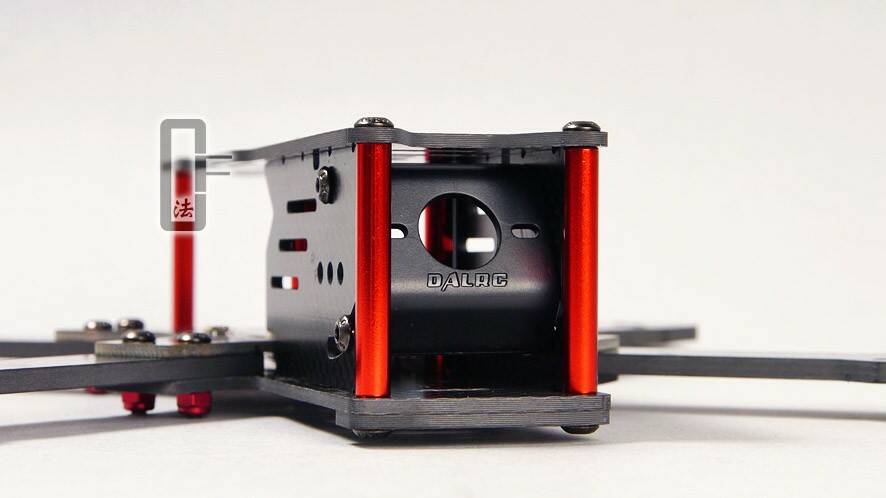

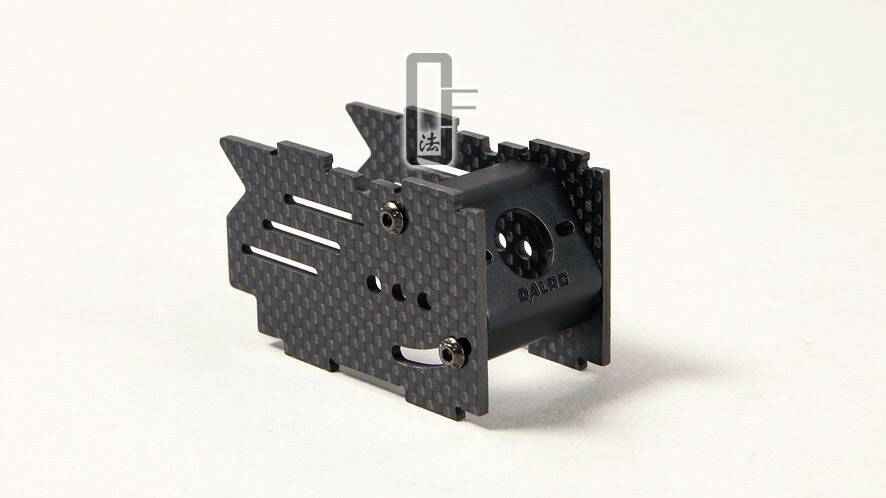

#新設計的側板配合攝像頭座子 , 可隨時0-40度的調整角度 , 懸停及暴力都可

#蓋上頂板 , 機體已成型


#機前底部有一片強化保險板 , 強度增加

#這角度清楚看倒整個機架的結構

#7色RGB尾燈 , 用附送的3M強力貼 貼在2根鋁柱上 , 左右各4燈 , 可自行調色

#頂板尾部有圖傳天線出口 , 旁邊是TX60插頭的固定位置

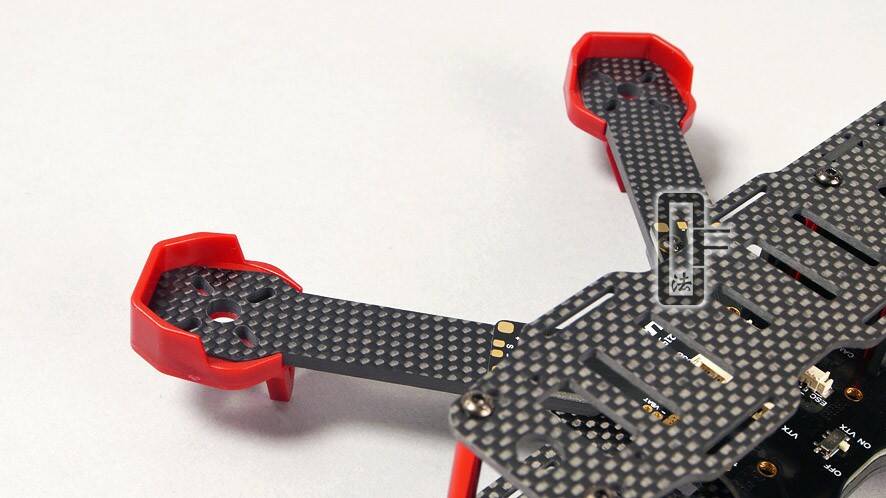

#附送電機保護座 , 亦是腳架

#機架部份完成 , 來看看本機架專用的GOPRO/山狗/小蚊座子

#座子完成圖


#座子完美結合到機身

#最後來幾張寫真






#其實這機架板子的磨口已很光滑 , 但最近有強迫症所有板邊都要圓滑不刺手的感覺 ,
所以都要打磨一下 , 之後再用快幹膠封邊 , 完成後開始裝機 , 預計下星期發裝機帖 !!!
謝謝支持 ~

==================================================
