ivs 52吋視頻眼鏡加裝5.8G接收簡易改裝

wale898 · 發表於 2015年7月11日 03:30 PM

本帖最後由 wale898 於 2015年7月11日 10:35 PM 編輯

穿戴圖

正面圖

背面圖

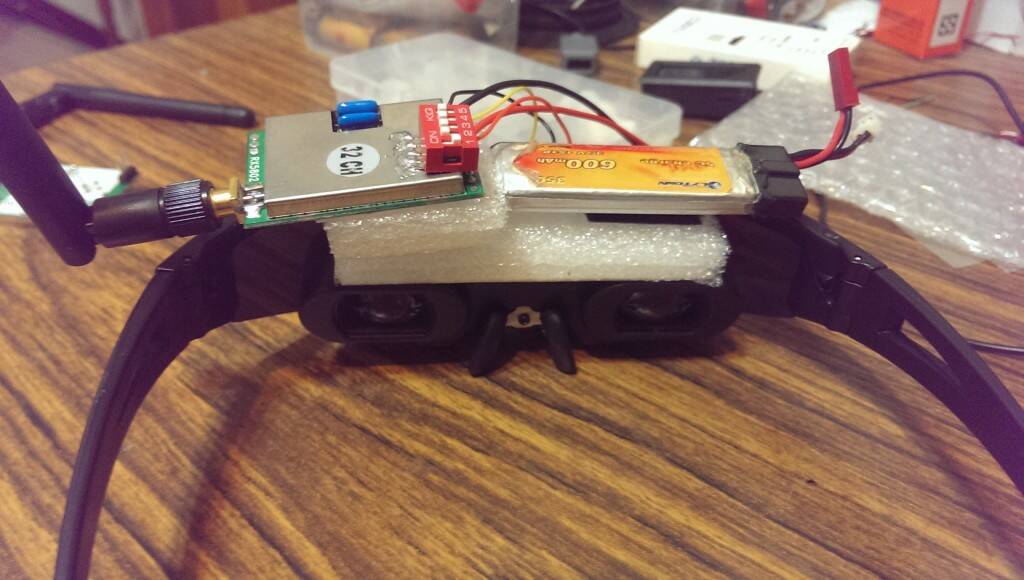

上視圖

剩餘的零件

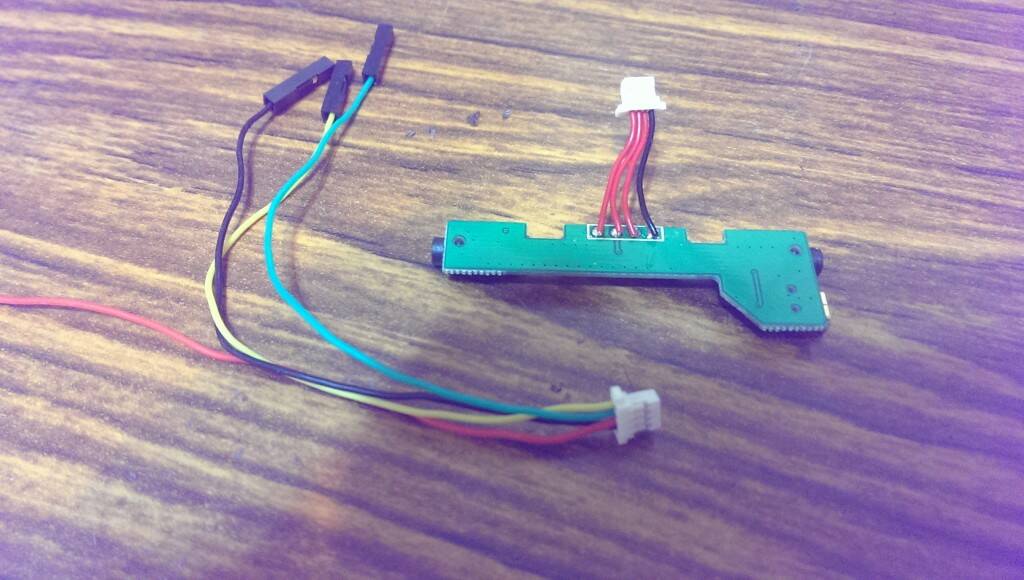

將眼鏡拆開,將原先的輸入模組4PIN接頭換成CC3D附的4PIN接頭
綠線去除, 黃線為VIDEO, 紅線接正電, 黑線接地

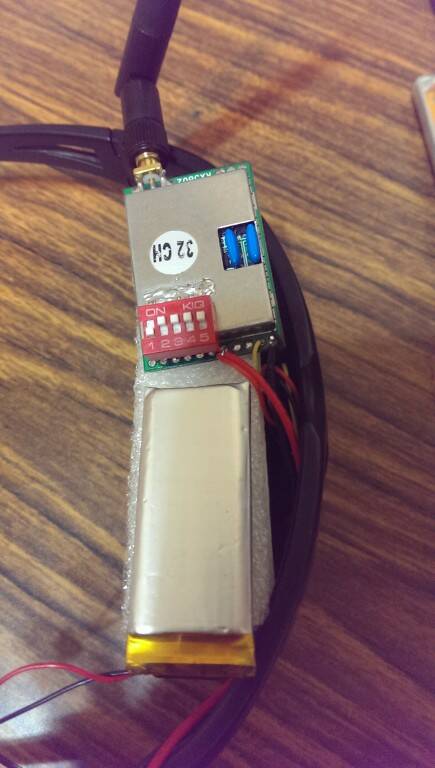

將5.8G接收模塊去針,上指撥開關從S1到S2共五個點,使模塊能更換32個頻點

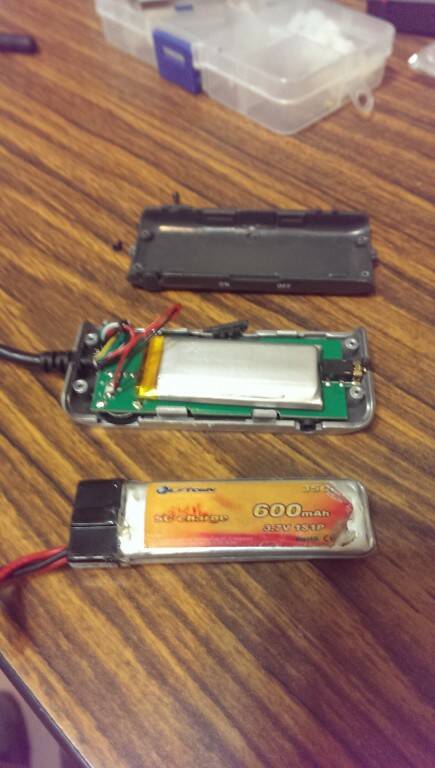

此電池可拆下使用(原廠號稱1000mAH)

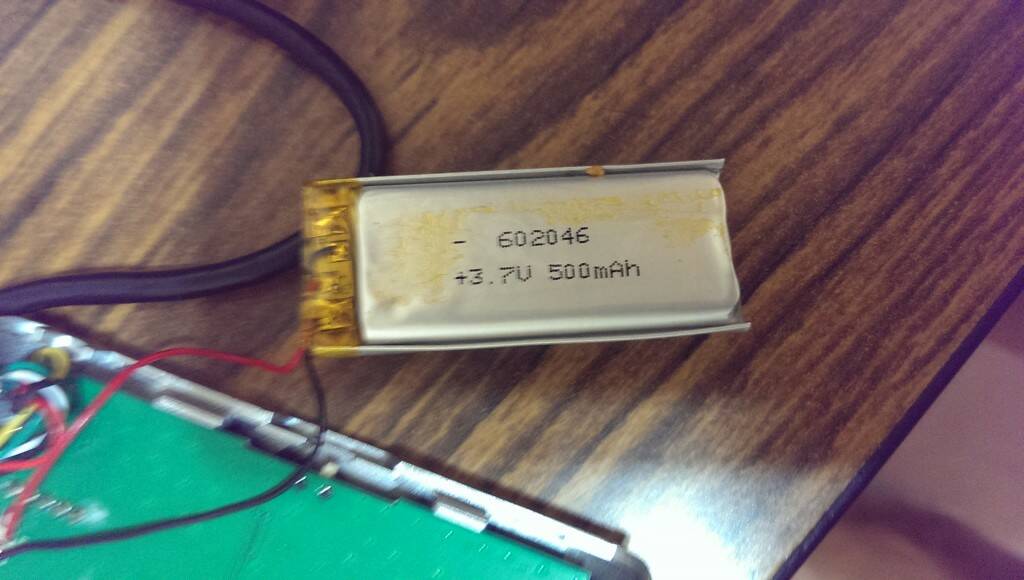

驗明正身 3.7V 500mAH

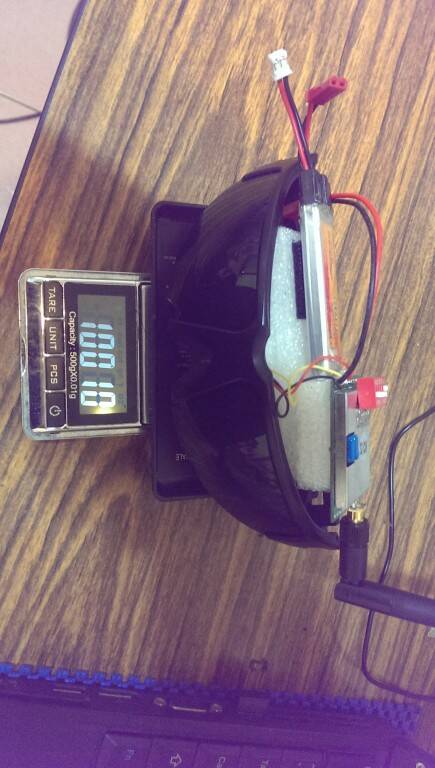

整體重量約100g

miniskydancer · 發表於 2015年7月12日 12:40 AM

怎麼有種腦袋被微波的感覺，香香的..

wale898 · 發表於 2015年7月12日 01:23 AM

Fpv頭戴設備不都這樣嗎？

wale898 · 發表於 2015年7月12日 01:24 AM

眼鏡這邊是接收端。

issac1211 · 發表於 2015年7月13日 01:26 PM

棒喔 ! 支持DIY !

wale898 · 發表於 2015年7月13日 04:38 PM

issac1211 發表於 2015年7月13日 01:26 PM
棒喔 ! 支持DIY !

謝謝支持.
