龍鯊II代核潛艇(活塞水艙)制作教程

[複製鏈接]
發表於 2014年11月18日 05:18 PM | 顯示全部樓層 |閱讀模式
本帖最後由 冰淇淋MM 於 2014年11月18日 05:23 PM 編輯

龍鯊II代核潛艇制作教程
大家好,我叫Andy,有很多朋友第壹次做潛艇模型,希望能獲得詳細的制作過程,下面就由我來為大家介紹方舟龍鯊II代核潛艇模型的組裝過程,我拍了很多照片和視頻,希望對大家有所幫助。
在開始制作前,讓我們來了解壹下這套潛艇模型到底包含哪些東西。龍鯊II是龍鯊I的升級版,主要的差別是由水泵水艙改為活塞水艙,這樣的話潛浮的響應速度更快,可靠性也更高;模型套件的大部分零件和龍鯊I沒有太大的變化,當然也做了很多優化改進;艙體略微加長了,同時也應用了新的電子設備,以控制新款活塞水艙。
打開盒子,可以看到滿滿壹盒子零件,裏面的泡沫粒子已經被我去掉,如果妳是從商店或者網絡上購買,盒子裏應該會塞滿保護用的泡沫粒子。
各種零件我就不壹壹介紹了,大家看圖吧,還可以看視頻。

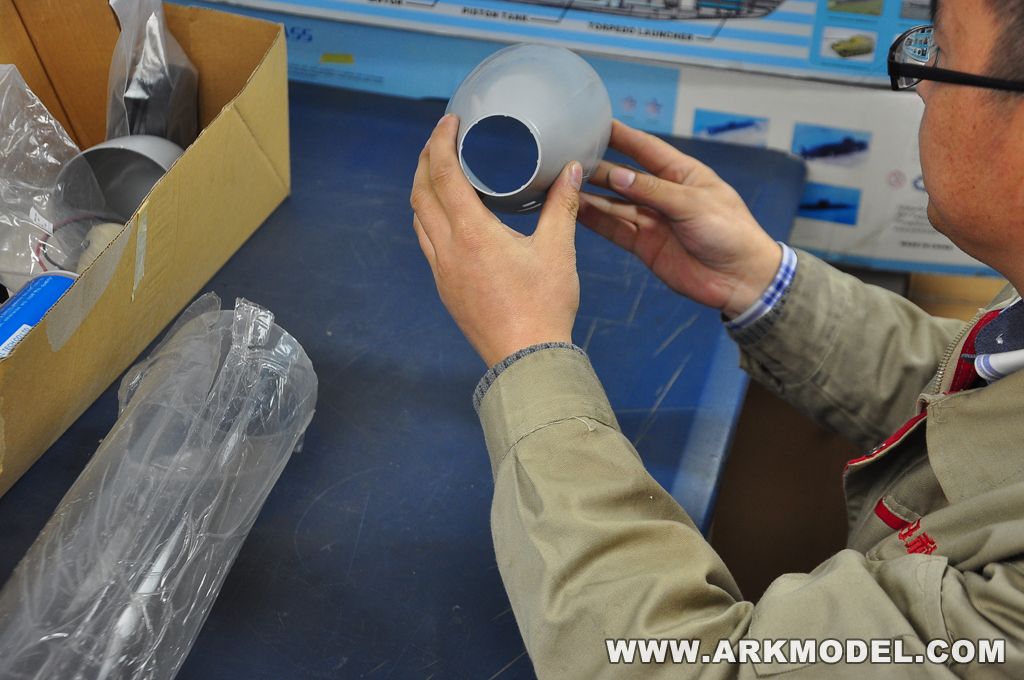

潛艇的主體部件都是ABS註塑而成,堅固且細膩,中艙是透明管,便於維護和觀察。


















這個是整個潛艇的核心部件,活塞水艙,除了更快的註水排水速度,也可以精確控制水量,和方舟出品的BCU配合,還可以獲得多重保護功能,使您可以放心使用。


機械托板的安裝
需要指出的是,潛艇套件中並不包括這兩個標準的40克舵機,妳需要另外購買,我選擇的是5010舵機,妳可以選擇FUTABA3003或者其他任何牌子的同級別舵機,不過我建議妳選擇防水舵機,否則就需要對舵機做壹個防水處理。









點評

給星星: 5.0
給星星: 5
  發表於 2014年11月20日 05:40 PM
給星星: 5
  發表於 2014年11月18日 10:22 PM
給星星: 5
  發表於 2014年11月18日 09:55 PM
給星星: 5
這個猛喔~!!^^!!  發表於 2014年11月18日 06:45 PM

評分

參與人數 1積分 +5 收起 理由
icfan + 5

查看全部評分





上一篇:德国U型潜艇之--VIIB型U-82号(1/48套材ARKMODEL出品)
下一篇:假日公園池子溜鴨 .遇見潛艦造艦達人... 鑫哥..
 樓主| 發表於 2014年11月18日 07:59 PM | 顯示全部樓層
 樓主| 發表於 2014年11月18日 08:08 PM | 顯示全部樓層

 樓主| 發表於 2014年11月25日 09:48 PM | 顯示全部樓層
本帖最後由 冰淇淋MM 於 2014年11月25日 09:54 PM 編輯

把電機艙用密封膠粘合到後蓋上,把電機和主軸用聯軸器連接以後,在電機上套上O型圈,塞入電機艙固定。










將前扣壞用膠水固定到前蓋上,並將不銹鋼把手固定到前蓋上,注意所有預先開孔的部位都要用密封膠進行防水處理。前蓋上需要安裝一個葛蘭頭,用於線束的匯出和密封,注意葛蘭頭的螺紋處要用密封膠處理。






將螺杆,板件,活塞水艙,舵機等零件全部組裝好,這樣就完成了密封艙的雛形。
















將4個X舵安裝到尾椎上,尾椎內側安裝搖臂,注意搖臂要和舵面成直角,並檢查舵面和搖臂轉動的時候和尾椎不會發生干涉。








 樓主| 發表於 2014年11月25日 10:01 PM | 顯示全部樓層
本帖最後由 冰淇淋MM 於 2014年11月25日 10:03 PM 編輯

在指揮塔內安裝好開關,燈。注意一定要做好防水密封,所有裸露的線腳都要打上密封膠。



 樓主| 發表於 2014年12月3日 01:23 PM | 顯示全部樓層
本帖最後由 冰淇淋MM 於 2014年12月3日 01:25 PM 編輯


把指揮塔用AB膠或者密封膠膠到龜背上。


調整好後艇體和後端蓋的位置,保持軸系運轉順暢,用溶劑膠將它們粘合在一起。



活塞水艙通過快速接頭和PVC透明管,連結後艙的密封接頭,並通向艇體外部。



指揮塔上的線束通過前蓋的小孔,將和前端蓋防水接頭中通出的線束連接。龜背使用密封膠或者AB膠粘合到艇體上面。
