iCharger 充電器外部負載放電水泥電阻陣列組成建議表
1. 負載放電電路製作：
採用每顆承受供率為20W，電阻值為表格第一行數值之電阻，下去做並聯與串聯電路。
2. 外部負載放電操作：
放電時將此電路接在電池正極與充電器輸出正極之間，於放電時選用 Discharge + 程式，即可進行外部負載放電。
3. 操作注意事項：
  a) 請用風扇吹水泥電阻以利散熱
  b) 請將水泥電阻架高或放置於隔熱材料之上
  c) 勿讓水泥電阻直接接觸木質地板或其他不耐熱之地板或檯面
  d) 請將易燃物遠離水泥電阻、電池與充電器。
  e) 任何鋰電池的充放電，無論電流大小，人都不可遠離，都需要在現場監督留意。

單顆   歐姆值	鋰電芯數	串聯數	並聯數	合計   電阻數	最終   電阻值	電阻   總瓦數	最高   電流值	設定   電流值	放電瓦數
2.0	6	4	4	16	2.00	320.00	12.60	12.0	288
2.0	6	4	3	12	2.67	240.00	9.50	9.0	216
1.0	5	5	3	15	1.67	300.00	12.60	12.5	260
1.0	5	5	2	10	2.50	200.00	8.40	8.5	181
2.0	4	3	4	12	1.50	240.00	11.20	11.0	182
2.0	4	3	3	9	2.00	180.00	8.40	8.5	145
1.0	3	3	3	9	1.00	180.00	12.60	12.5	156
1.0	3	3	2	6	1.50	120.00	8.40	8.5	108
1.0	2	2	5	10	0.40	200.00	21.00	20.0	160
1.0	2	2	3	6	0.67	120.00	12.60	12.5	104

dksw

有客戶反映 20W水泥電阻不好買，所以再附上 10W的組合供參考。

單顆   歐姆值	鋰電芯數	串聯數	並聯數	合計   電阻數	最終   電阻值	電阻   總瓦數	最高   電流值	設定   電流值	放電瓦數
1.0	6	8	3	24	2.67	240	9.5	9.0	216
2.0	5	5	4	20	2.50	200	8.4	8.4	176
2.0	4	4	4	16	2.00	160	8.4	8.4	141
2.0	3	3	5	15	1.20	150	10.5	10.5	132
1.0	3	4	3	12	1.33	120	9.5	9.0	108
2.0	2	2	6	12	0.67	120	12.6	12.5	104
1.0	2	3	3	9	1.00	90	8.4	8.4	71

andrewang2

dksw 發表於 2014年5月26日 03:03 PM
有客戶反映 20W水泥電阻不好買，所以再附上 10W的組合供參考。

王大哥 ，請教您我這使用6S和3S電池 ，外部放電時20W電阻表有辦法用開關切換嗎 ？
因為 20W 表中 ，3S和 6S 使用的電阻值不同 ，腦筋還沒轉過來
謝謝

dksw

andrewang2 發表於 2014年7月23日 07:36 PM
王大哥 ，請教您我這使用6S和3S電池 ，外部放電時20W電阻表有辦法用開關切換嗎 ？
因為 20W 表中 ，3S和 ...

因為零件不貴，建議做二個，就一個給6S專用，一個給3S專用。

nikoniko1

dksw 發表於 2014年5月26日 03:03 PM
有客戶反映 20W水泥電阻不好買，所以再附上 10W的組合供參考。

20141006-[分享] 外部負載放電水泥電阻陣列組製作
謝謝王大哥的分享..因緣際會下小弟也有 308DUO
其實樓上A大的使用環境和我一樣都是 3S和6S..
能否共用其實可以... 差別在要不要組合..
愛惜一下貴松松的東西...外部放電模組材料不貴..黑皮下去囉

電阻併聯公式  RN ＝1 / { 1/R1 + 1/R2 + 1/R3 + 1/R4 +...+ 1/Rn}
換算王大哥的電阻表總體電阻瓦數OK...
那差別在要把 RN ＝1 / {1/R1 + 1/R2 + ...} + 1 / {1/R4 + .. + 1/Rn} 而已

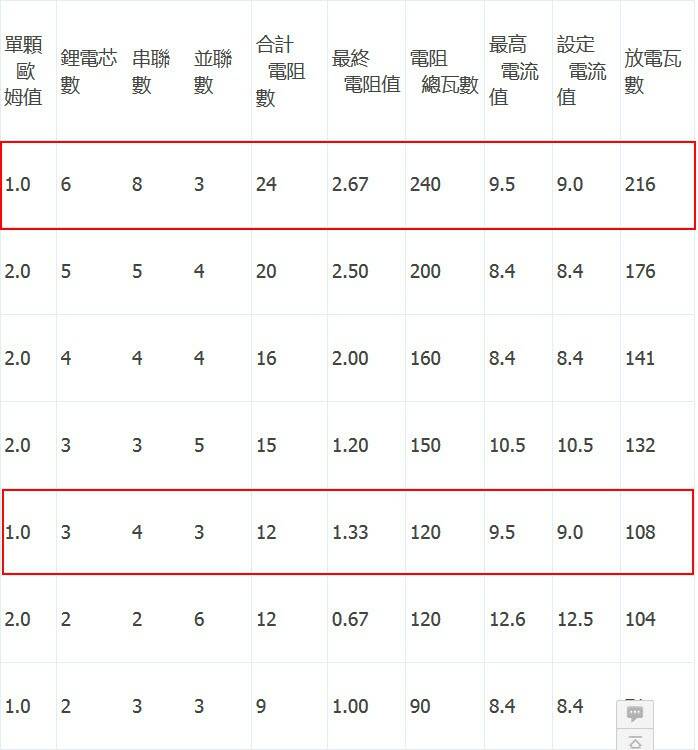

併聯電阻瓦數相加.. 阻值不受影響.. 如下圖拆開成兩組..
如此合起來可以充6S 拆開變成兩組3S


高雄電子街找很久..的確20W水泥電阻不好買 價錢合起來差不多
那先買10W 囉..水泥電阻誤差大..對這種小歐姆的銲接千萬不能虛銲

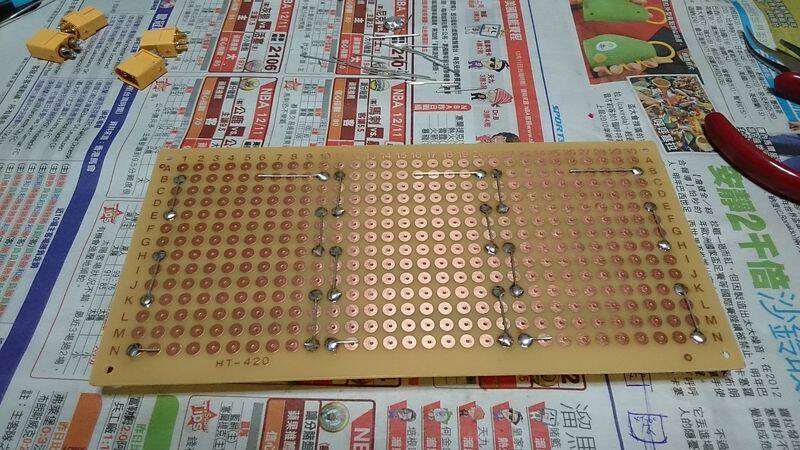

學生時代操出來的..這個小CASE..用電木板即可省錢又抗熱不變形

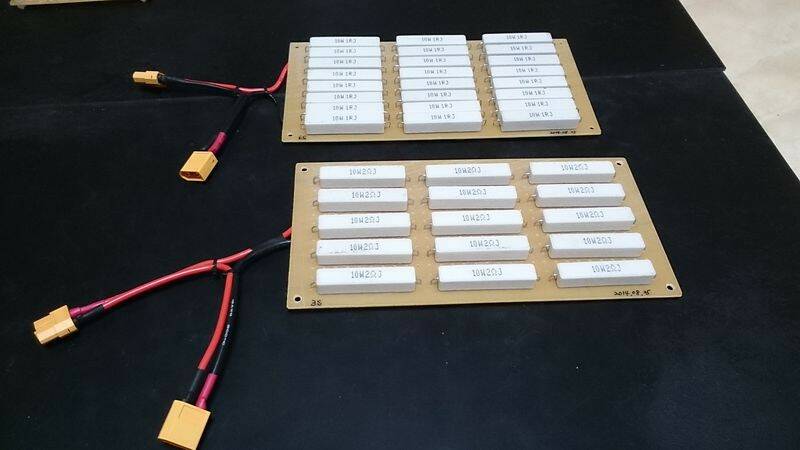

這是..3S 和 6S 專用版.. 算一下外部放電最大電流 9.XA 所以
用AWG線材查表得知號碼..省錢拉


這是 兩片3S 串成 6S 放電接線圖..用串聯XT60Xㄒ線接起來..簡單吧


兩3S片也可以用銅柱立起來...只要插拔線路即可選則3S 或 6S 放電使用

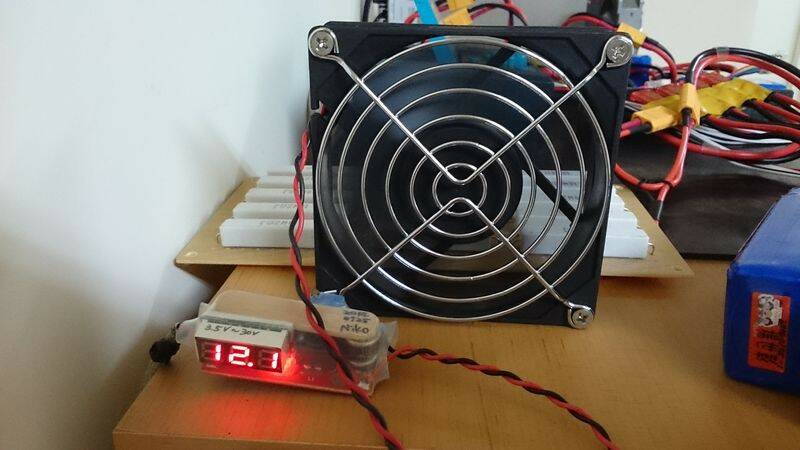

散熱風扇部分用308 DUO 的USB 然後用昇壓模組提高到12V 使用
因為多用途...順便接小電壓表後用透明熱縮套包起來..
挖孔流調整用的精密可調電阻旋鈕


最後驗收成果..一次併聯放電八顆 （每CH 放四顆）成功.
這樣就不用擔心下雨了..

再次謝謝王大哥團隊分享電阻表..省了很多時間
當然也可以如王大哥說..電阻便宜 直接用 3S 或6S 單片裝
這就依個人喜好了..
[回主選單]

dksw

nikoniko1 發表於 2014年10月6日 10:05 PM
20141006-[分享] 外部負載放電水泥電阻陣列組製作
謝謝王大哥的分享..因緣際會下小弟也有 308 ...

感謝 nikoniko1 大大的分享

製作得真棒，我自己的用白色塑膠洞洞板，有一次忘記用風扇來散熱，整個板子就變形了。

我有個想法，如果是3S的放電板，就可以考慮風扇直接就並連接在板子上，這樣一開始接上電池放電風扇就開始工作了。
