V120D02S用金屬傘齒做離合器

kuntan

V120D02S中傘齒D孔掃成圓形傘齒完整的也請不要急著丟~
(想丟掉的大大一樣請送給小弟~)

用金屬小傘齒做的離合器~(這是ej大原創發明的，小弟稍作修改)
就算大、小傘齒改成金屬品也不用擔心主傘齒跟中傘齒掃齒了~

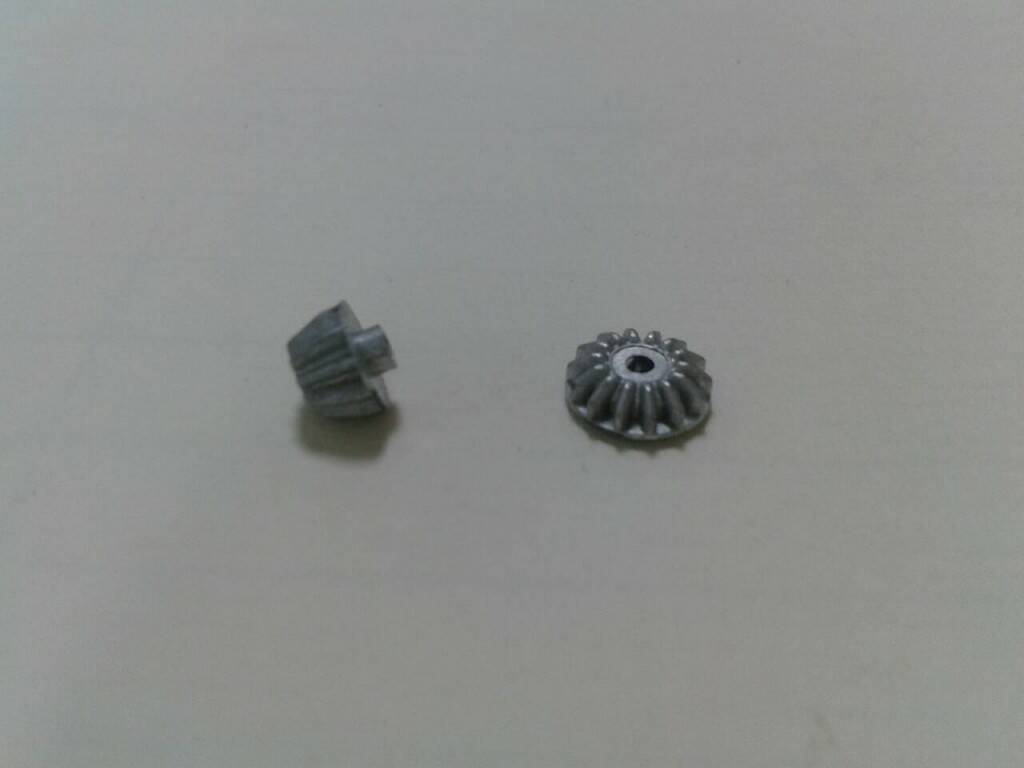

買這種金屬傘齒

用小傘齒加工(大傘齒其實一樣可以用，只是要磨比較久又有點浪費)

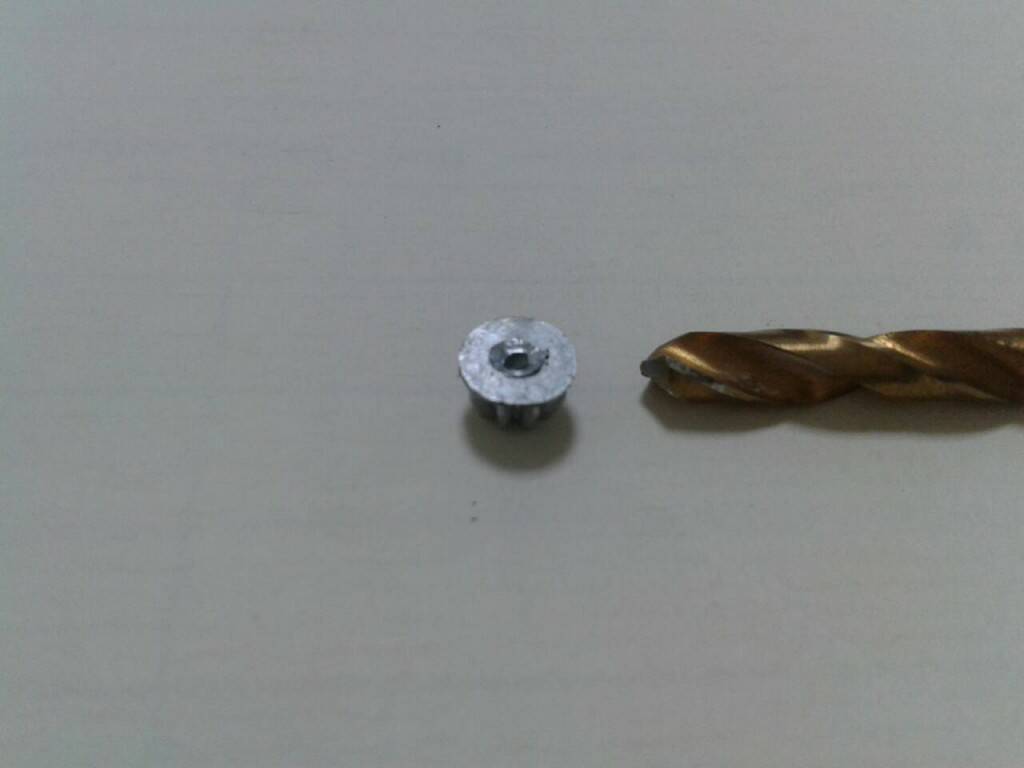

用4mm鑽頭直接倒角

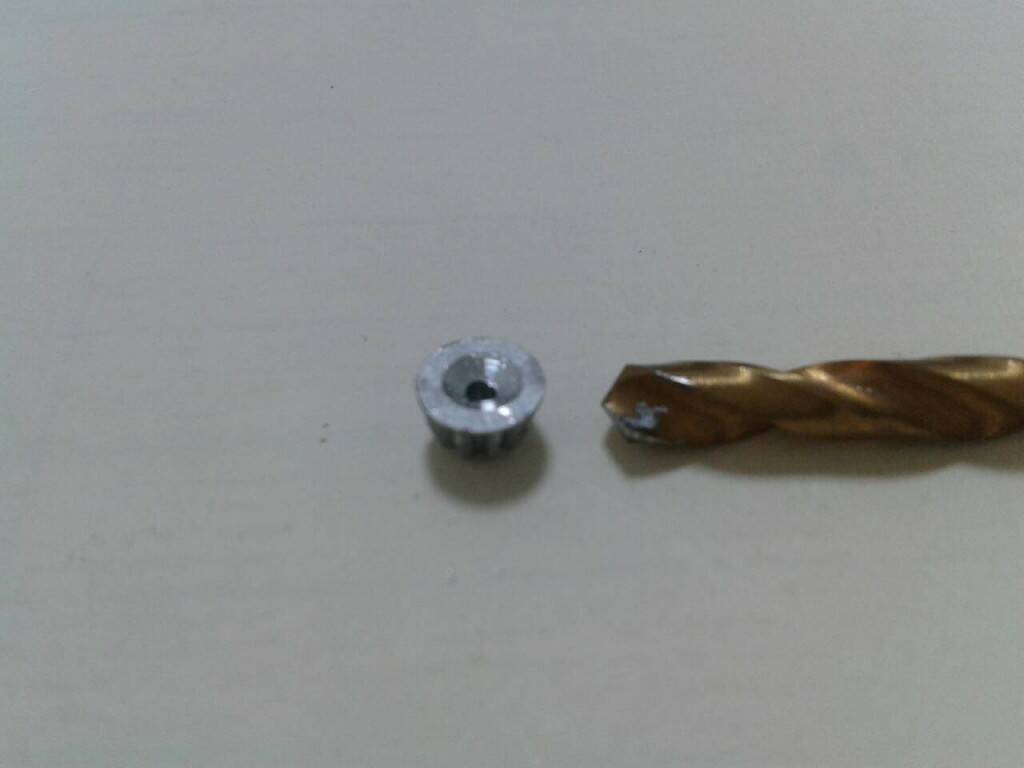

導角外徑接近4mm

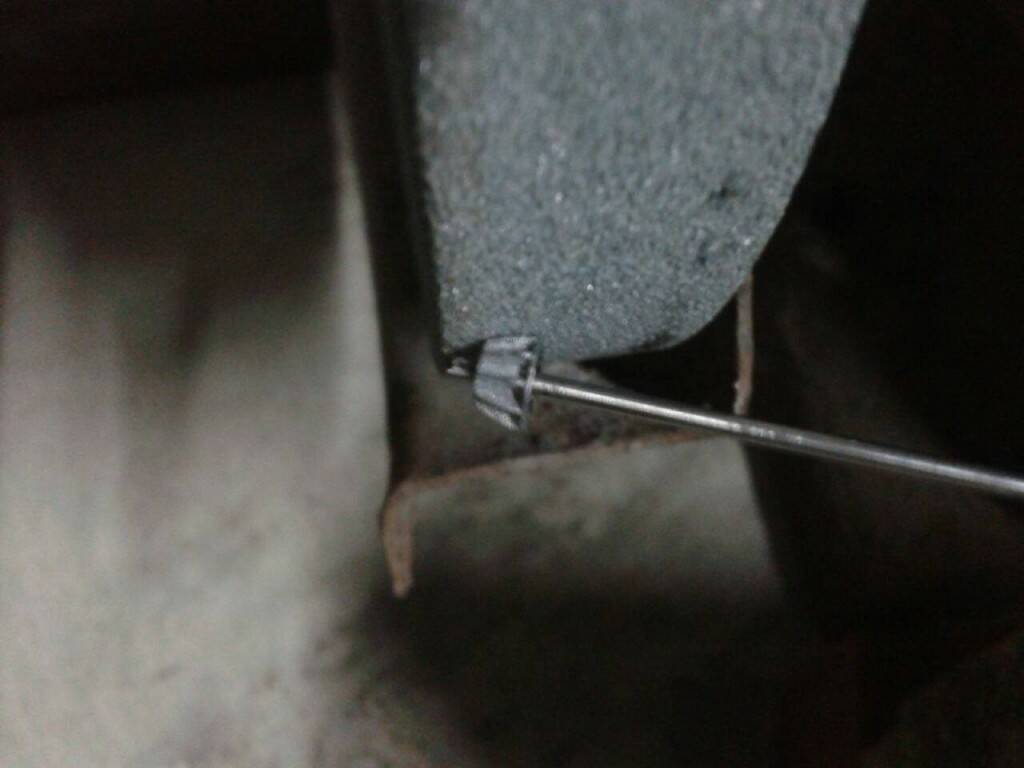

用傳動軸穿入

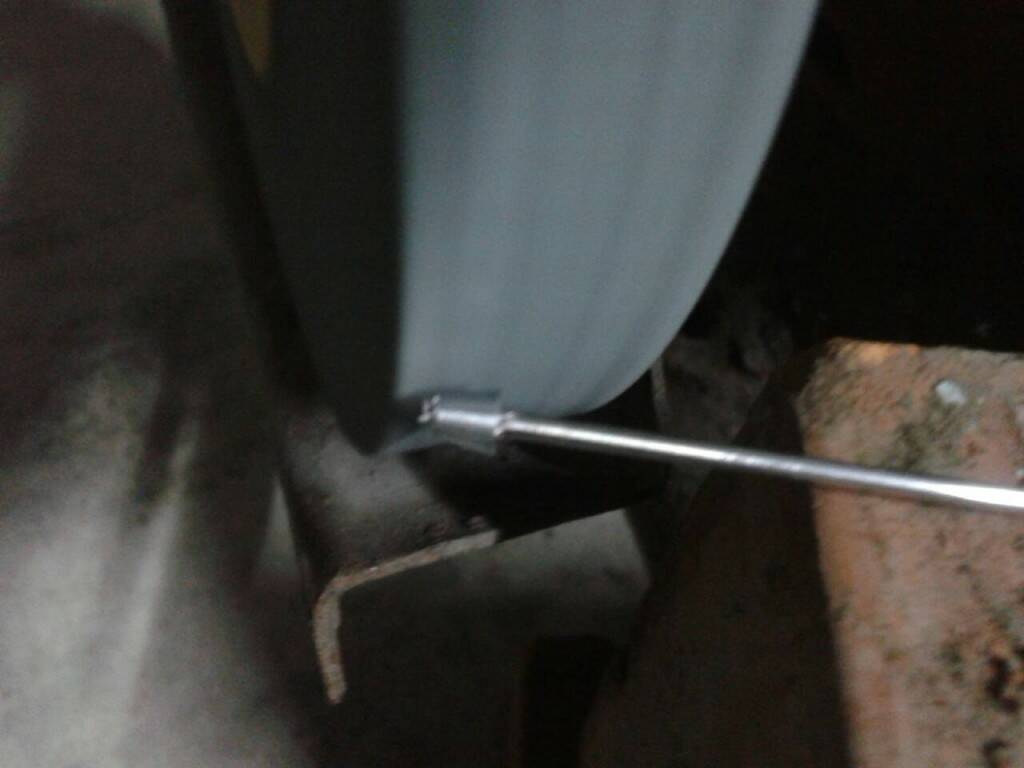

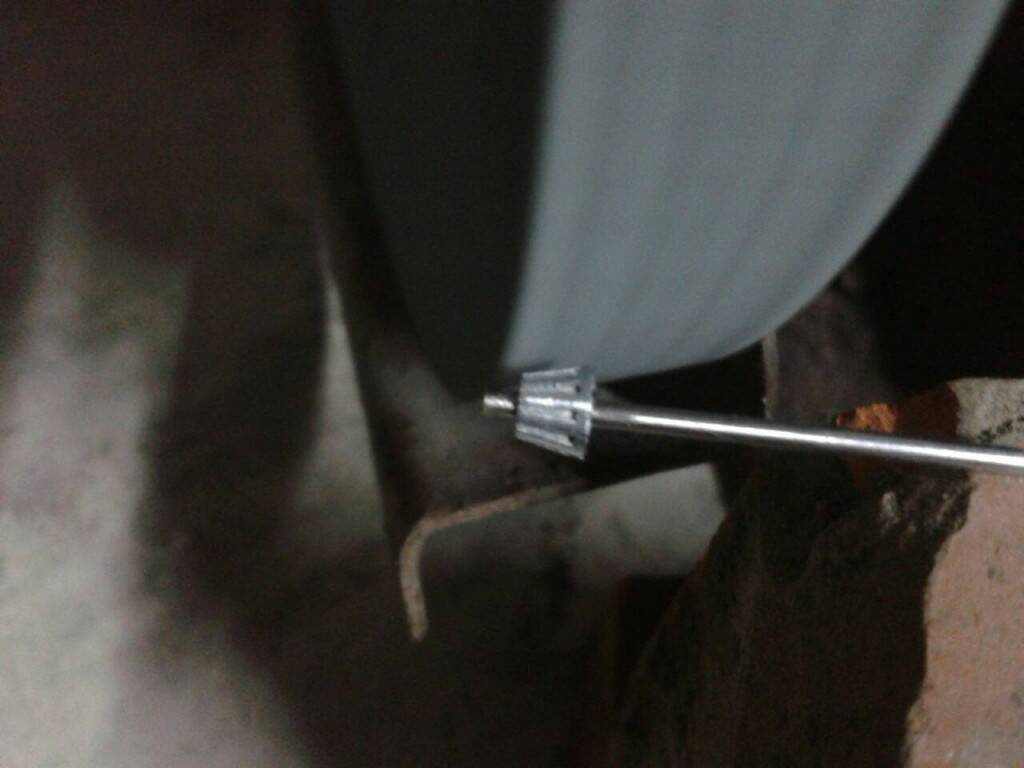

用砂輪機磨

幾乎跟原本的斜度一樣磨成圓錐狀

磨到小邊直徑約2mm大邊直徑約4mm

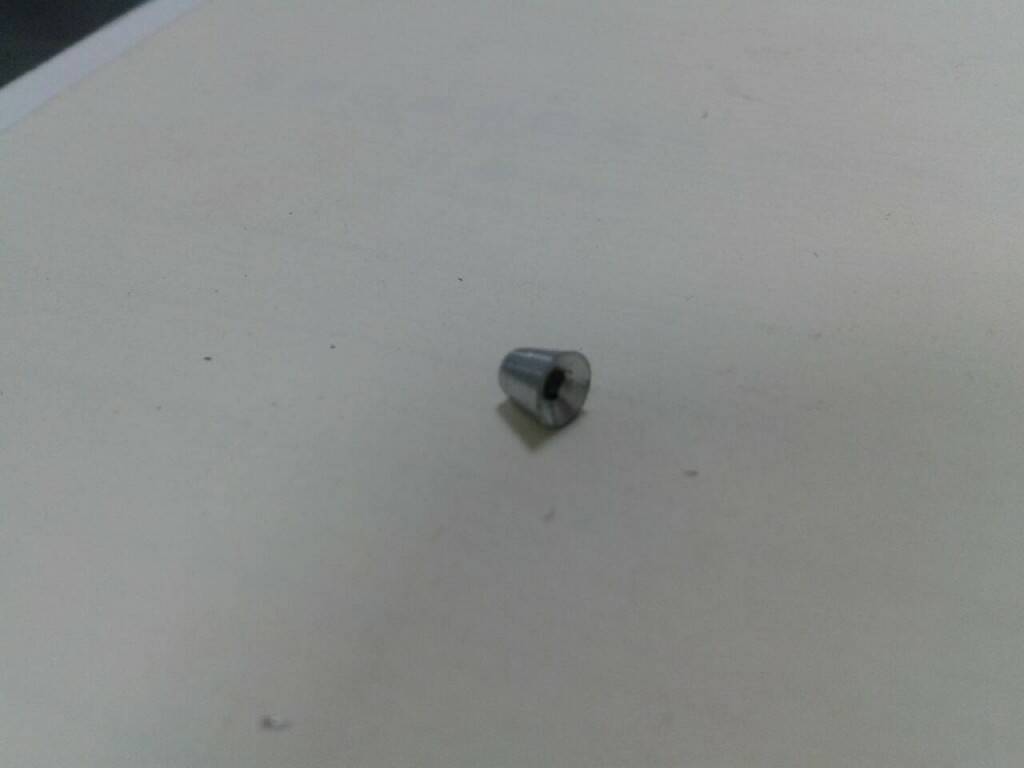

成品小邊

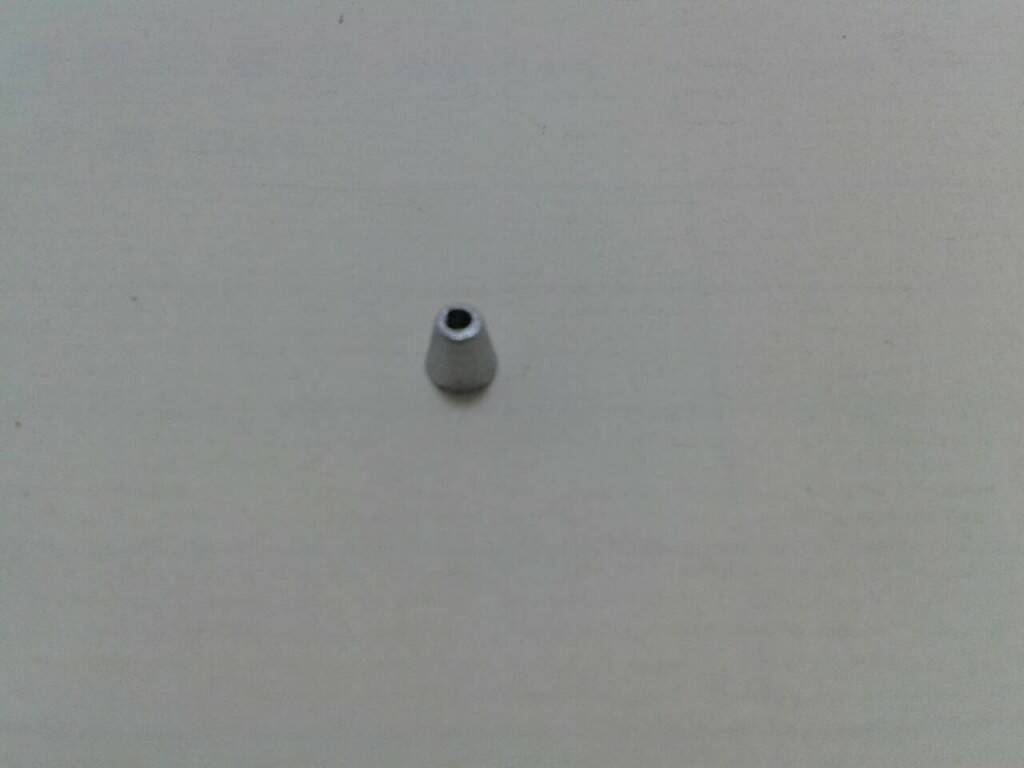

成品大邊

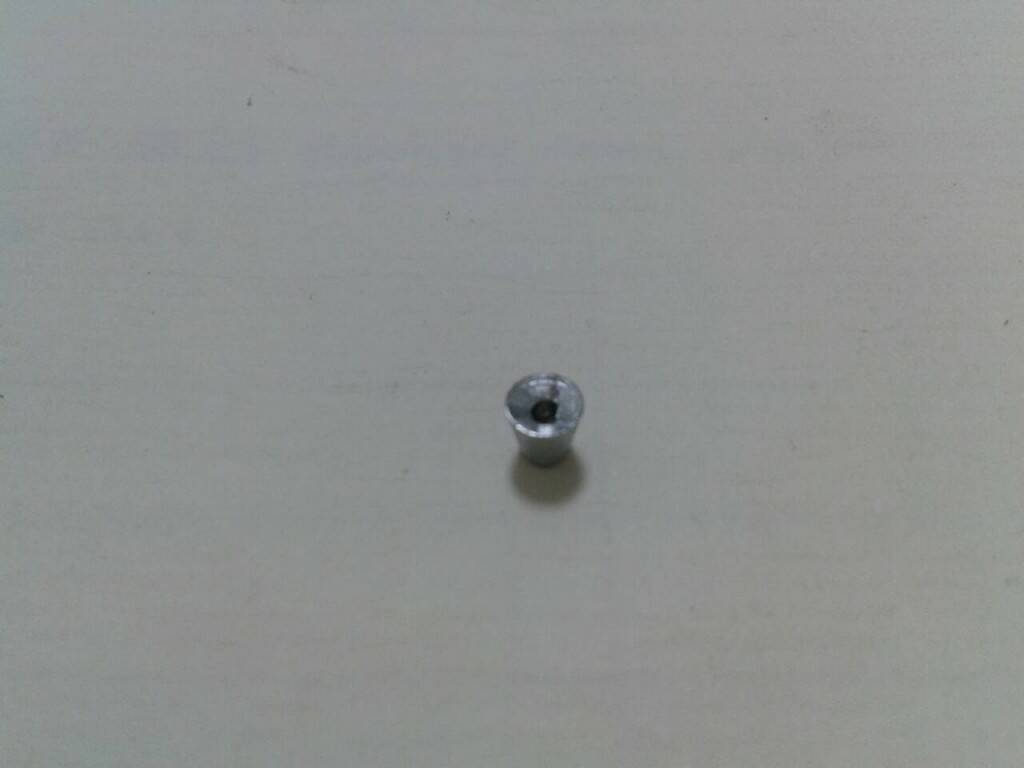

成品

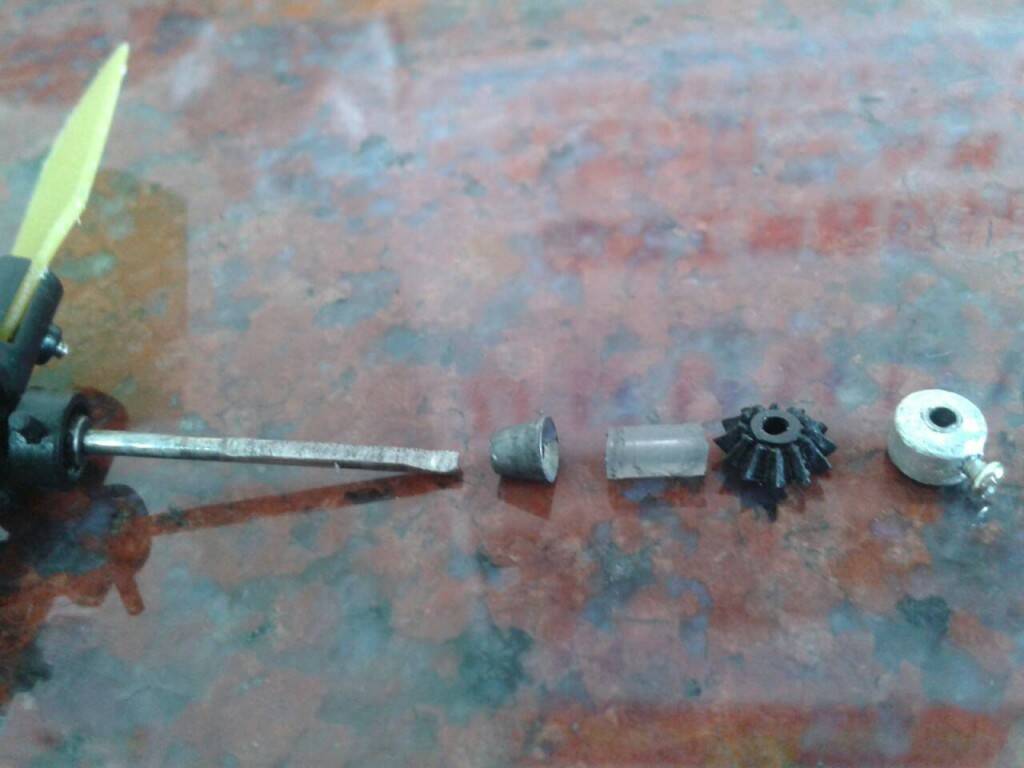

尾橫軸D型要磨很長一段(就是要磨到左法蘭軸承右側0.1~0.2mm位置)

中間是1mm*3mm矽膠管，右邊的中傘齒一定要用圓孔的，用D孔就沒意義了~

擋環固定時要將尾橫軸往右推，讓法蘭軸承右側有一點點小縫隙(大約0.1~0.2mm)~

P.S:內徑1mm*外徑3mm矽膠管1米大約20元~

zz220514

有看沒有懂誒！

dakar

也可以用原來的塑膠套管切短配合矽膠管使用

kuntan

zz220514 發表於 2014年5月17日 07:40 AM
有看沒有懂誒！

小弟有補充說明及新增一張照片請您再看一次，哪裡不了解請提出~

kuntan

dakar 發表於 2014年5月17日 11:39 AM
也可以用原來的塑膠套管切短配合矽膠管使用

您是說直接用塑膠管取代圓錐體嗎?

dakar

kuntan 發表於 2014年5月17日 12:59 PM
您是說直接用塑膠管取代圓錐體嗎?

是的..
跟沒屋頂拍賣的原理一樣..只是自己拿捏原本塑膠管跟矽膠管2者的長度
(原廠塑膠管設計也是頂住法蘭軸承內圈)
