自製2~8S通用安全並充板(XH版本)

kuntan

請賞圖~

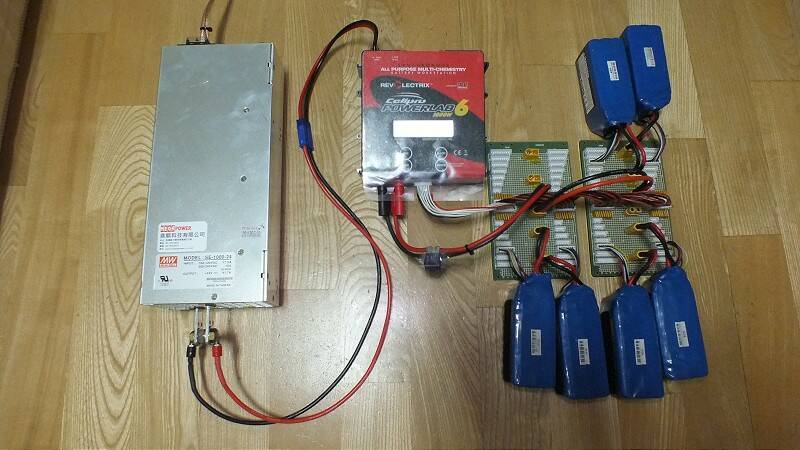

PL6:1片並充板最多可以並充4顆6S，2片並充板最多可以並充8顆6S~
PL8:1片並充板最多可以並充4顆8S，2片並充板最多可以並充8顆8S~

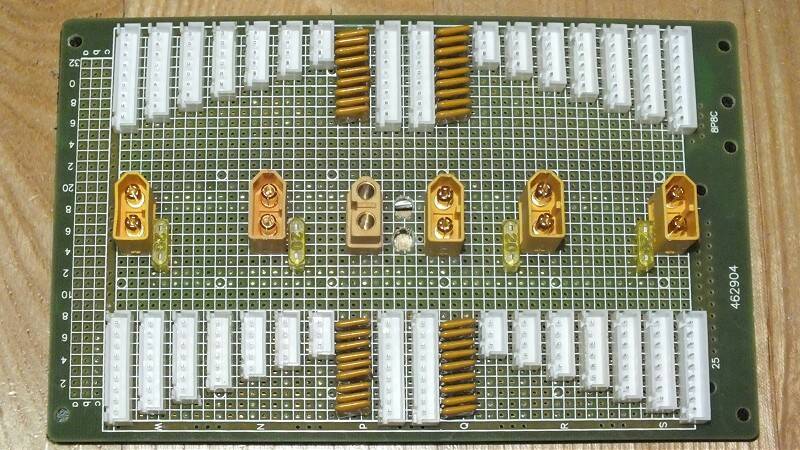

P.S:做好要PO文才發現小弟很豬頭，接頭排列順序從內而外變成9P~3P接線會比較簡單一點~

kuntan

cicqicq 發表於 2014年5月4日 10:03 PM
請問電容是幾u的? 官網有寫嗎? 20又是什什麼?

不好意思~小弟忘了說明~

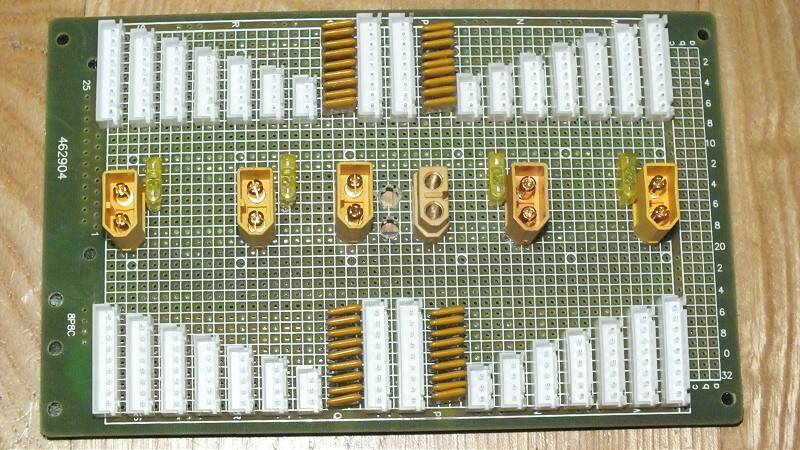

那個零件不是電容，是可復式保險絲(自復保險絲)~
h踢踢批://goods點ruten點com點tw/item/show?21107270301116

上面有20記號的零件是20A的汽車保險絲~
h踢踢批://www點jin-hua點com點tw/c1_product.asp?gid=946&id=8370

kuntan

大大不用客氣~

市售並充板用的是SMD型式~
h踢踢批://goods點ruten點com點tw/item/show?21305117387255

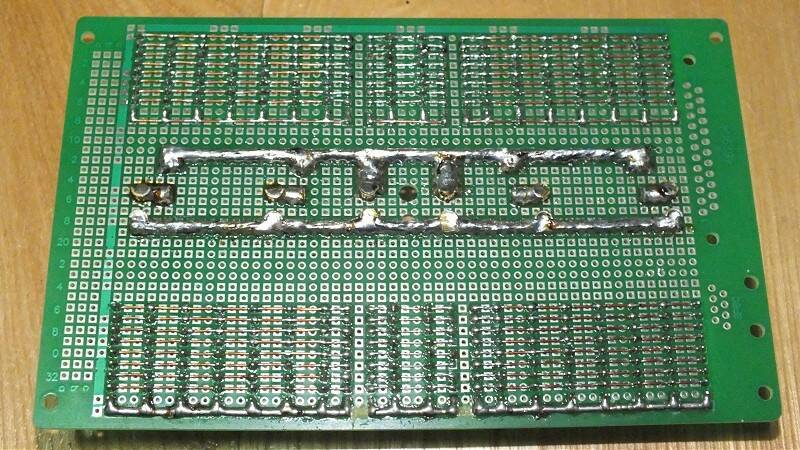

因為用單面萬用版SMD零件不好施工，而且還有價格關係所以換掉~

gramps0922

K大大又一鉅作.....
好羡慕有電子專長>"<
