V120D02S黑K改之再折騰一次~

[複製鏈接]
發表於 2014年4月27日 10:14 PM | 顯示全部樓層 |閱讀模式
本帖最後由 kuntan 於 2014年6月4日 11:53 PM 編輯

還有一顆黑K今天晚上又折騰了一次~補一些上次缺的改裝過程,請賞圖~

先拆除不需要的零件~
包含所有排針跟USB座~
刮除不必要的銅箔~
正面也要刮除不必要的銅箔~
刮除部份銅箔,注意右下角~
正面刮除的銅箔是為了避免短路~
輕輕刮除中間部份的綠漆~

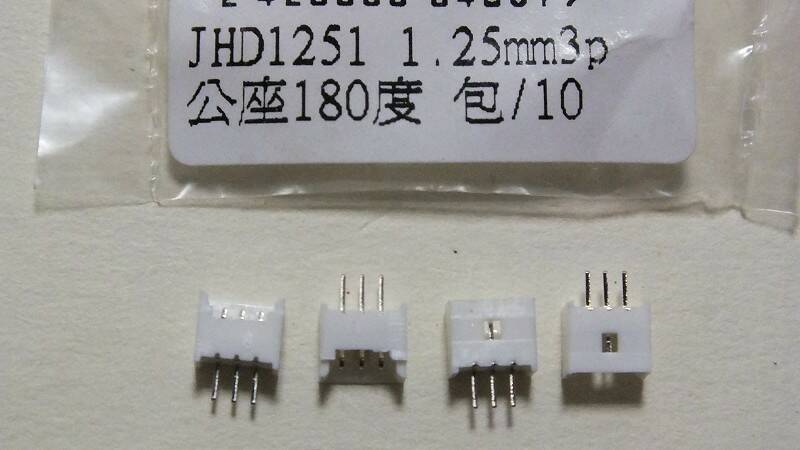

準備伺服跟電變用的3P插座~

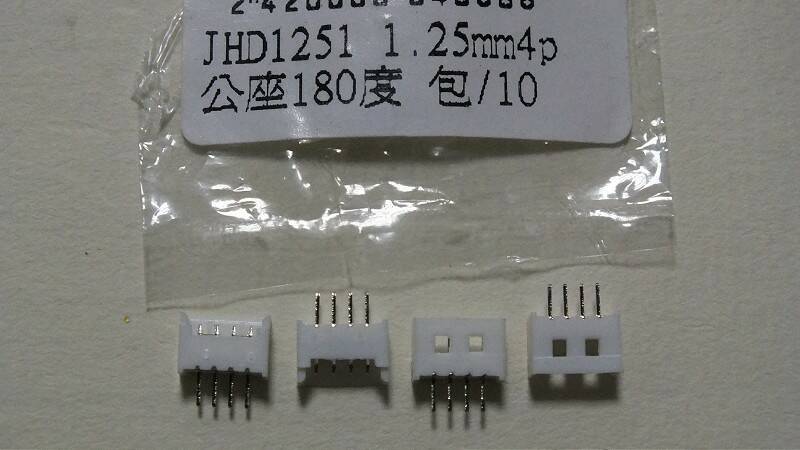

準備軟體連線用的4P插座~
每個3P插座的1支腳折彎90度,方向不要弄錯了~

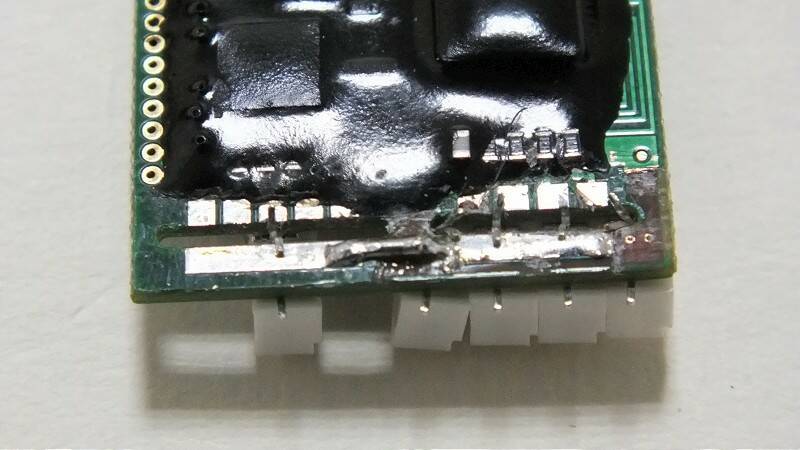

另2支腳插入溝槽並折彎到適當位置~

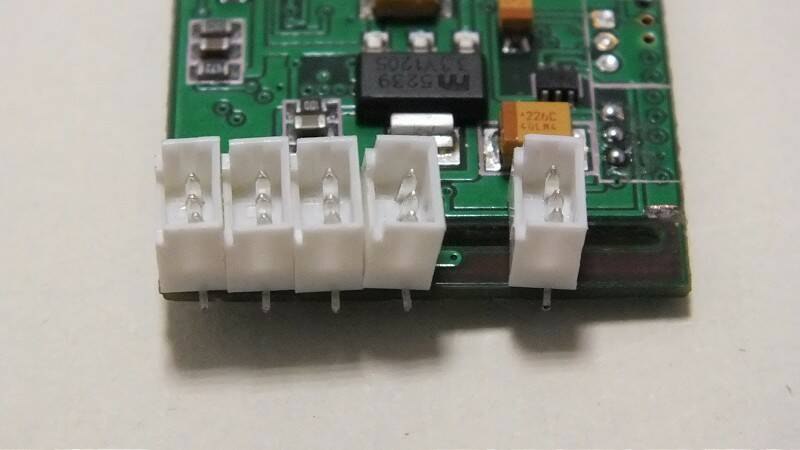

上錫固定~

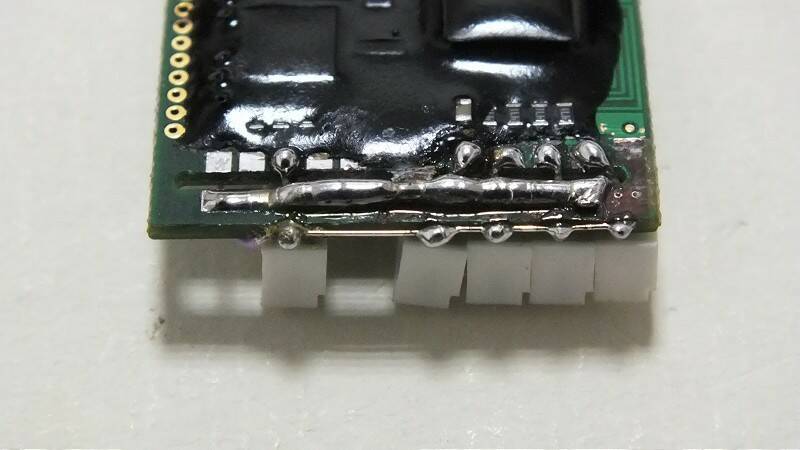

折彎90度的腳用線連接~
並接到負電源~

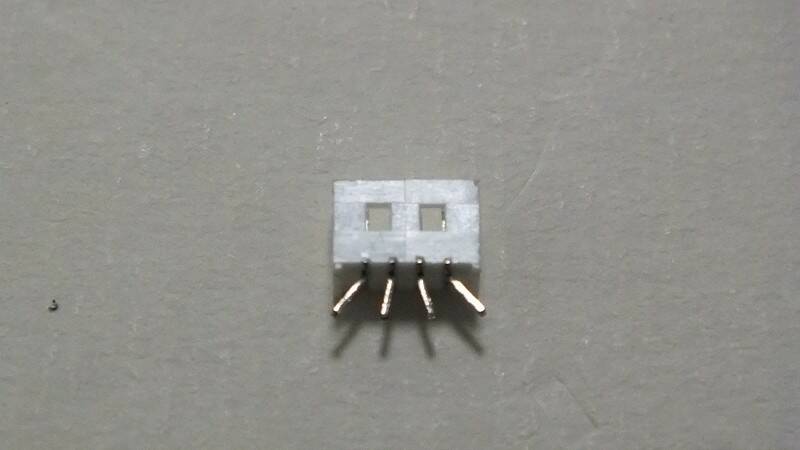

4P插座腳稍微折彎加大腳距~
直接在正面焊上,腳不用穿過機板~
方向不要弄錯了~
衛星天線拆除插座,並焊上3條線~
背面貼雙面膠~
貼到主機板上並焊上接線~
完成囉~
記得要上膠才不至於摔個幾次就解體~



看了好幾位大大前輩將黑K改裝給小機用,想到之前趁著大降價的時候敗了2顆一直丟著沒動,忍不住手癢就嘗試改看看,沒想到還真的是超折騰啊~

黑K跟衛星衣服全部都脫掉~
伺服及電變3P接頭改Mini JST~
傳輸線4P接頭也改Mini JST~
第二顆衛星插座拆除~
USB插座拆除~

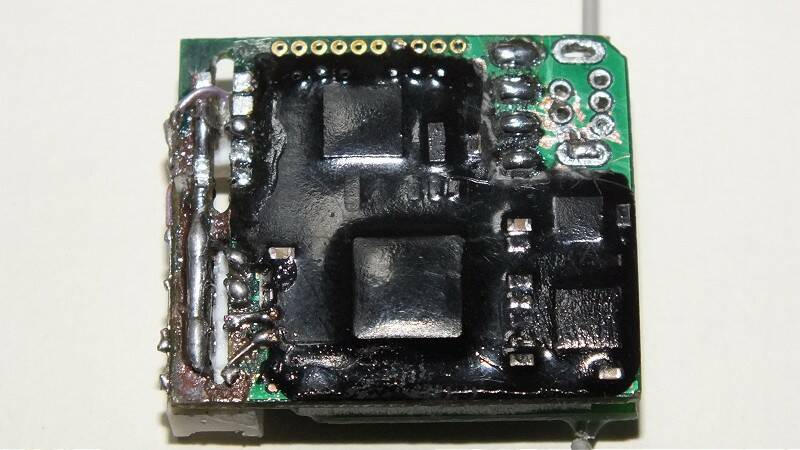

黑膠覆蓋面積超大~
硬梆梆的超難去除~
還不小心把RUD跟CH3的銅箔拆斷了~
用GY280的傳輸線~
好重啊~

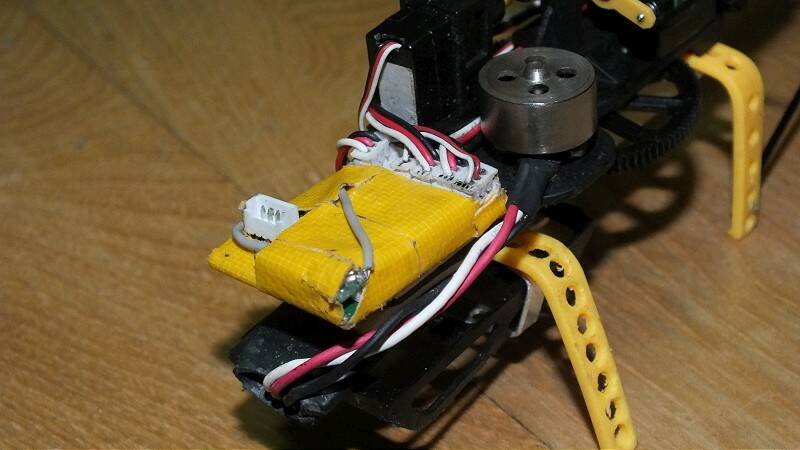

裝上機子的樣子~
這個馬達就是0.25mm重繞13圈~

影片來囉~


小弟試裝在1S上發現跟GY280一樣有低壓失控問題,如果要用1S的話請記得一樣要加升壓模組~

P.S:都改好了才想到要拍照,所以沒有改裝過程,雖然完成度算不錯,而且黑K+衛星目前價格只有GY280的1/3,但是難度跟失敗率真的不低,想嘗試的大大真要有心理準備~

點評

給星星: 5.0
給星星: 5
幾爸婚 !!!  發表於 2014年6月4日 11:47 PM

評分

參與人數 3積分 +15 收起 理由
阿魯米 + 5 看到此篇 真是既羨慕又心動
kimowalkera + 5 您真的很給力!
dakar + 5 給您按個讚!

查看全部評分





上一篇:新手飛450搖控器,要如何設定? 搖控器為 (devo10)陀螺zyx
下一篇:V120D02S 大改 KBAR
 樓主| 發表於 2014年5月26日 04:13 PM | 顯示全部樓層
eric050207 發表於 2014年5月26日 03:57 PM
THANK...........................................................................................

不用客氣~
發表於 2014年4月27日 11:06 PM | 顯示全部樓層
大大好手藝, 之前買了一組想試著改上mcpx bl,
料件買齊了後拆開來看了一下,就打包封存了...
發表於 2014年4月27日 11:06 PM | 顯示全部樓層
大大好手藝, 之前買了一組想試著改上mcpx bl,
料件買齊了後拆開來看了一下,就打包封存了...

點評

隔了2年,終於動手完成了, 裝到了HCP100s上,也算給自已一個交代. 比原廠重了4.5G, 主旋翼參數陀螺增益降到20, 尾旋翼參數 I值降至20,停止增益A,B加至100, 這樣差不多就可以飛了,鎖尾佳,尾舵急停也不回彈. 證明了黑b  詳情 回復 發表於 2016年2月27日 02:53 AM
 樓主| 發表於 2014年4月27日 11:29 PM | 顯示全部樓層
tripleA 發表於 2014年4月27日 11:06 PM
大大好手藝, 之前買了一組想試著改上mcpx bl,
料件買齊了後拆開來看了一下,就打包封存了... ...

感謝大大美言~
小弟已嘗試過用"GY280"跟"黑K改"試裝在V120 CP雙無刷上,雖然可以停懸跟翻滾,可是自旋一圈停止時會大幅度擺動好幾下,怎麼調都無法改善,努力了許久之後只能宣告失敗~
發表於 2014年4月28日 12:48 AM | 顯示全部樓層
HP100接收可以簡單上BL啊,您都買了不試一試??
發表於 2014年4月28日 12:50 AM | 顯示全部樓層
本帖最後由 waz119 於 2014年4月28日 12:52 AM 編輯

太高難度了,我看只有您能這樣玩
尤其是插了傳輸線那張圖,工藝極品
