540H Naza M V2版 6軸 【19樓更新空拍分享】

harrycomm

雖然我蠻熱愛3D直升機那種熱血刺激的快感，但對攝影也是很感興趣，由其對網上前輩美美的空拍照，自己也想拍些這類鳥看大地的視野，自然也就不為奇入了架多軸機

多軸機目前算是空拍的一項利器，好操作，飛行技術門檻低，加上隨著科技日新月異，可自動返航、定高、定位等多種功能，加上自穩雲台的幫忙，自然想拍出好作品也就事倍功半了

不過多軸機過去，都是機架、旋翼、金插、馬達、電變、飛控一項項選購，讓想入手的人常常覺得相當麻煩，需要爬相當多的文章，才能知道你要買那些東西，而且，還不見得一次買的齊全

如今，在過去整合開發多軸機有經驗的Gaui推出了540H Naza M V2版，所有空拍機有的功能一應俱全

540H為六軸機，搭配DJI Naza M V2飛控系統，自然而然有了多軸斷槳穩定的功能（只有六軸機有這項功能），也就是說就算飛行途中，有一顆馬達熄火，也能平安返航回來，自然而然的是為拍攝攝備多了項保險功能，NazaM V2也有失控返航與單鍵反航、姿態修正等能力，搭配地面工作站DataLink還可以設定16個導航點，可以滿足許多攝影的條件

先來看看今天的主角，Gaui 540H 6軸機

精緻外箱


內箱上正面印上MRT (M.R.T = Multi Rotor Technology)


開箱囉！


在一旁的DJI Naza M V2 多軸飛控系統

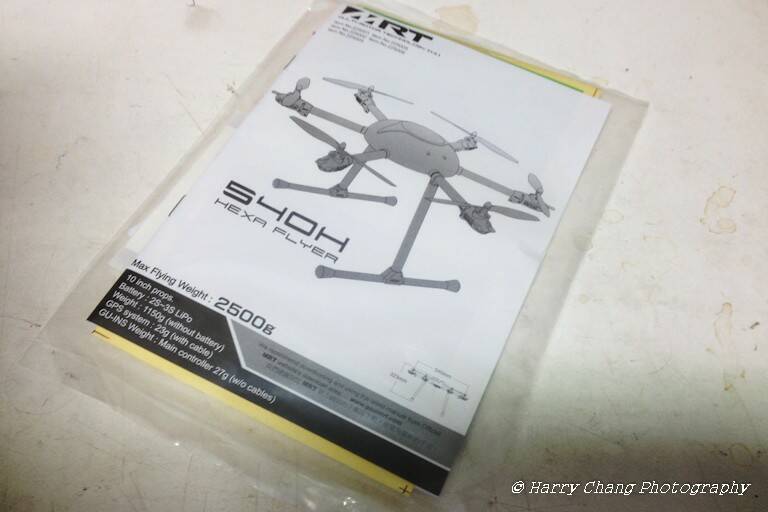

中文組裝說明書


主裝只需要按包裝上編號，搭配說明書就能輕鬆組裝完成喔

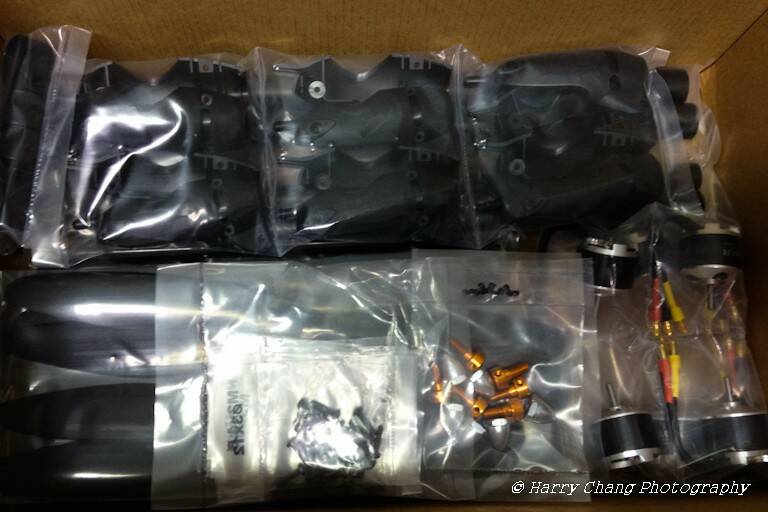

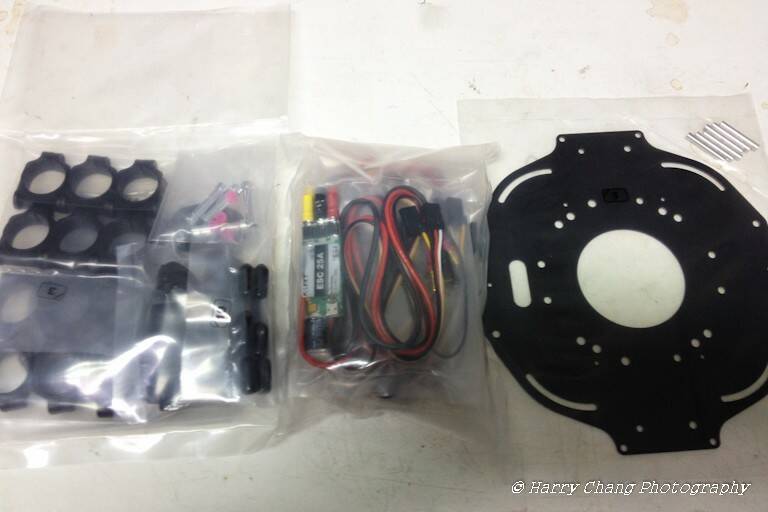

其它料件




有看到馬達在出廠包裝前，已經焊好金插囉！


組裝前記得先把電變接上接收，一顆顆做好油門校正喔！


組裝Gaui多軸機或電直前，我習慣將螺絲分類放置好，再開始組！

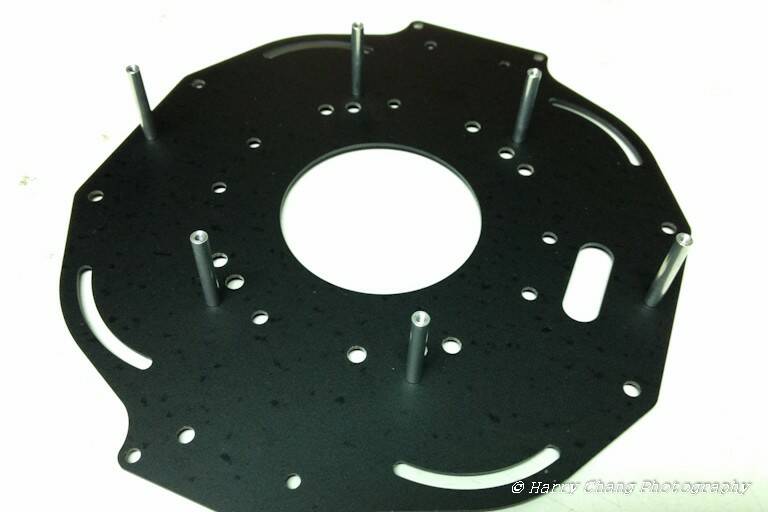

由料件1開始，同說明書，組上6支鋁柱

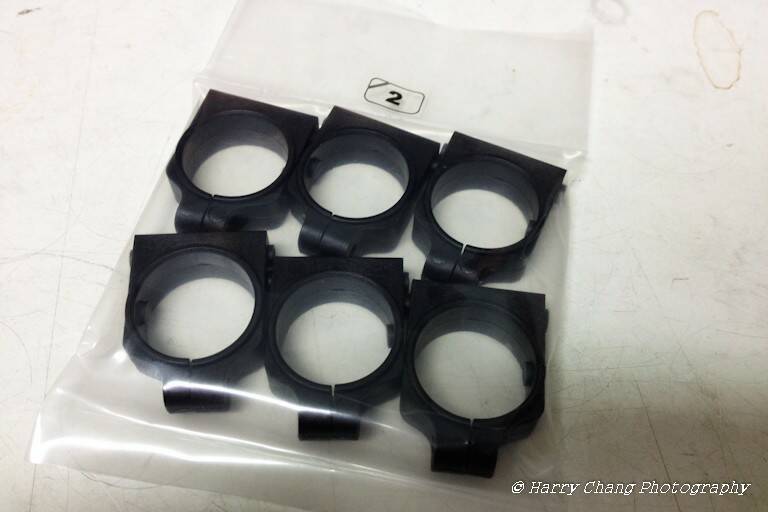

接下來，把軸管固定座取出


一樣依序裝上即可


然後再裝上3號 包，將軸管固定座裝配在外圍

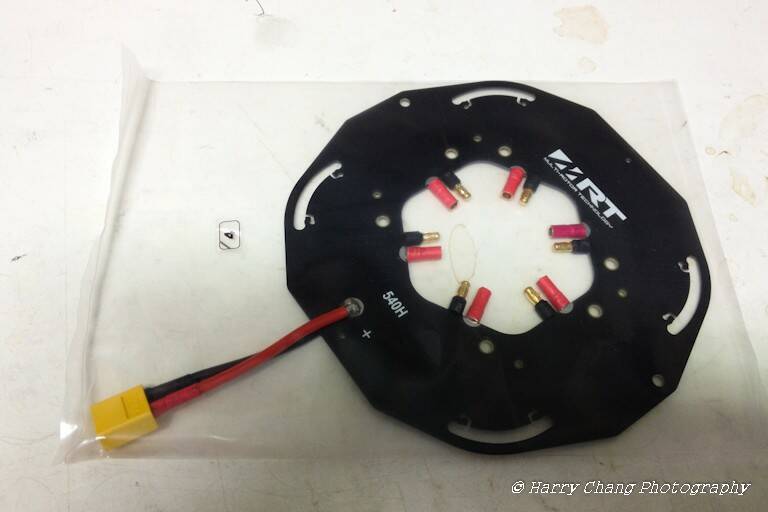

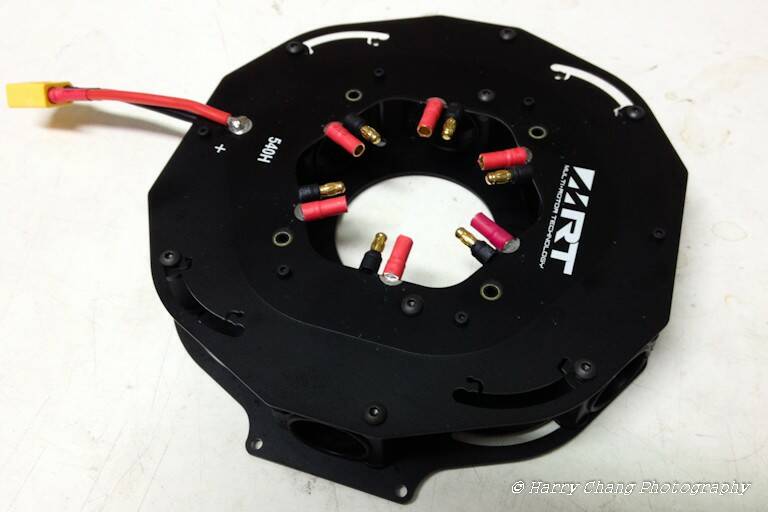

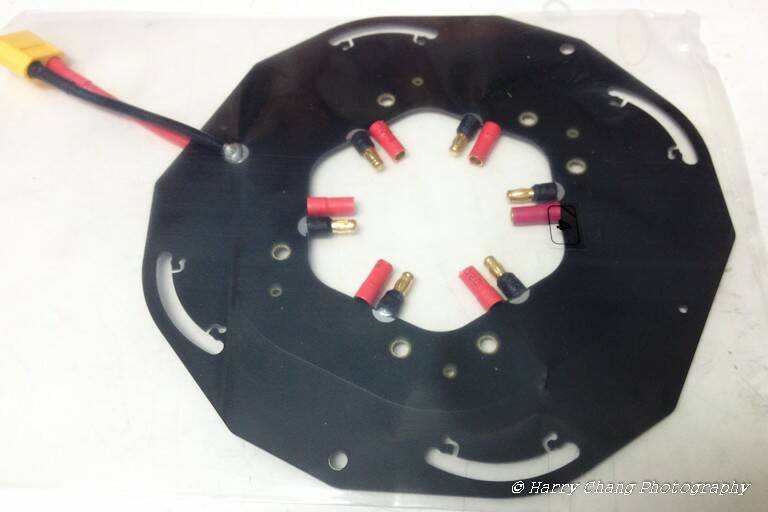

本身540H機身也是個很大的配電盤，金插也已經焊好了

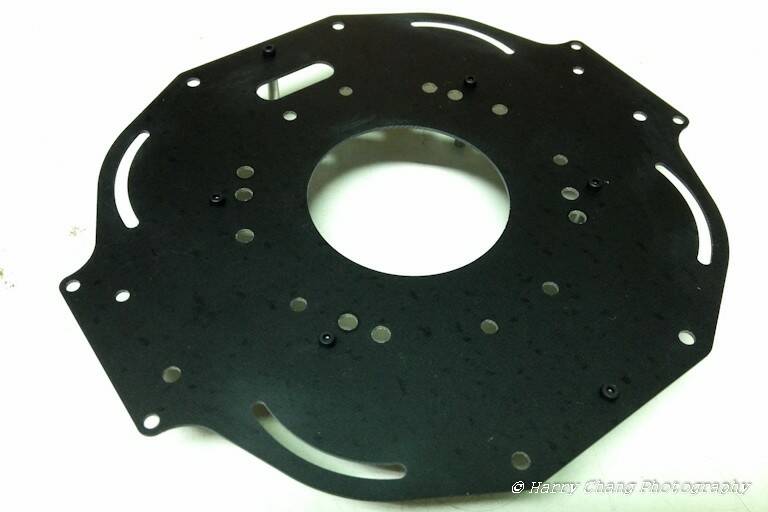

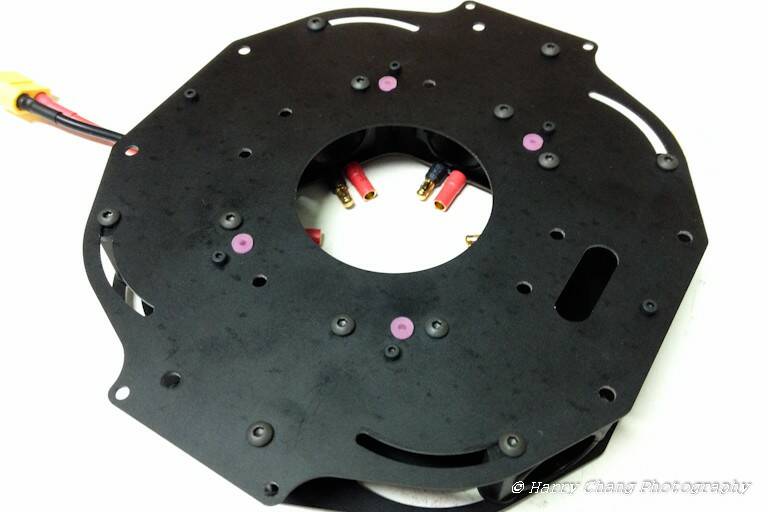

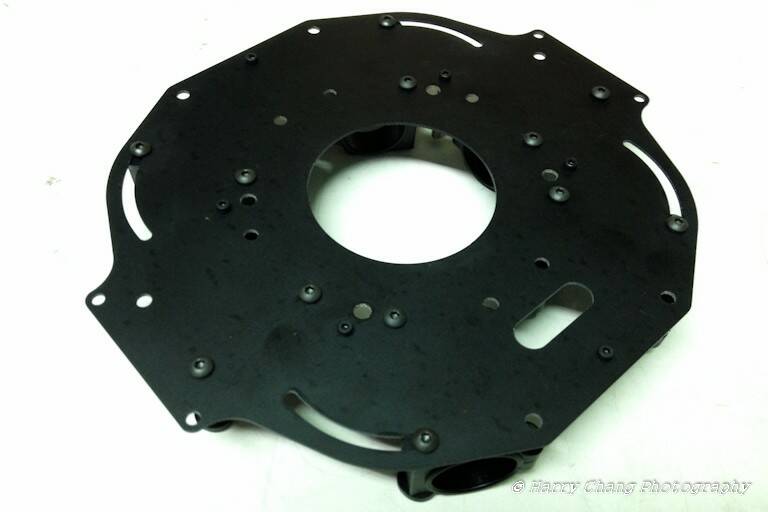

上下板組裝即可


再放上電子平台座軟套墊4顆，機身組裝完成

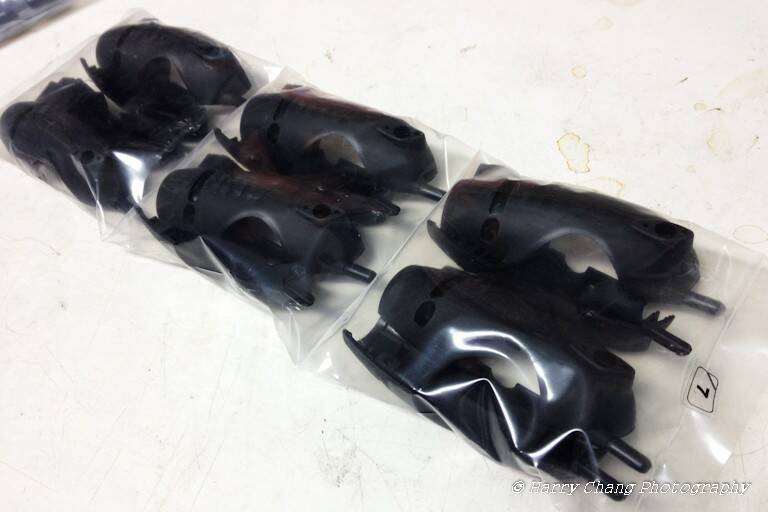

接下來組裝馬達倉

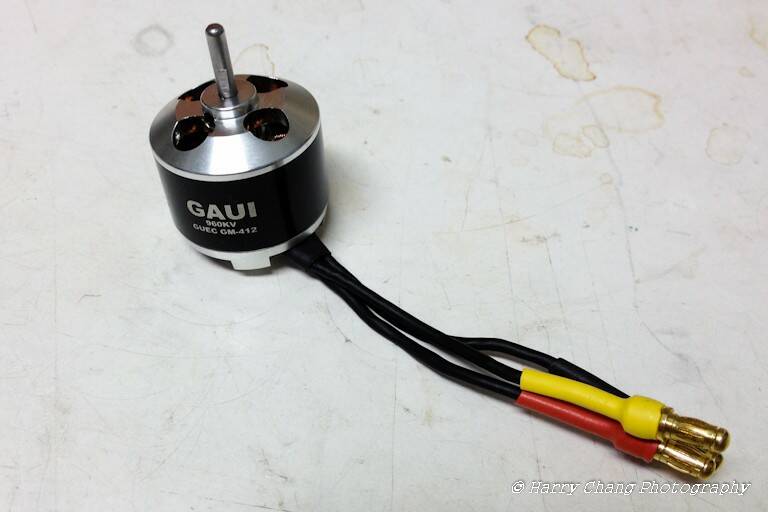

隨箱附的馬達已經將金插焊好了


GM412馬達 960KV , 是支援3S~4S LiPo喔

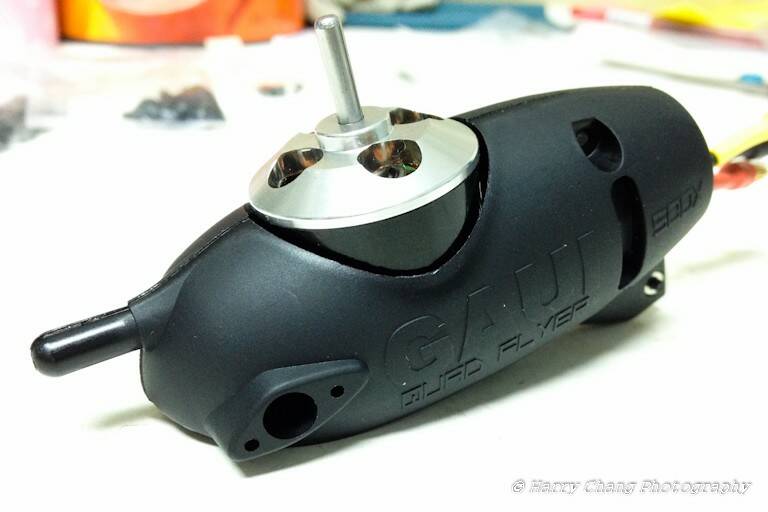

馬達倉很簡單，兩片組立後，加上馬達底板固定馬達，即可完成


搞定！再依續完成其它5組


沒一下子功夫，就完成6組馬達倉了


再來組裝腳架，T型接頭中立放置也很容易，將說明書攤開來，就能比對看看有沒有在中央位置了


一次搞定腳架部份

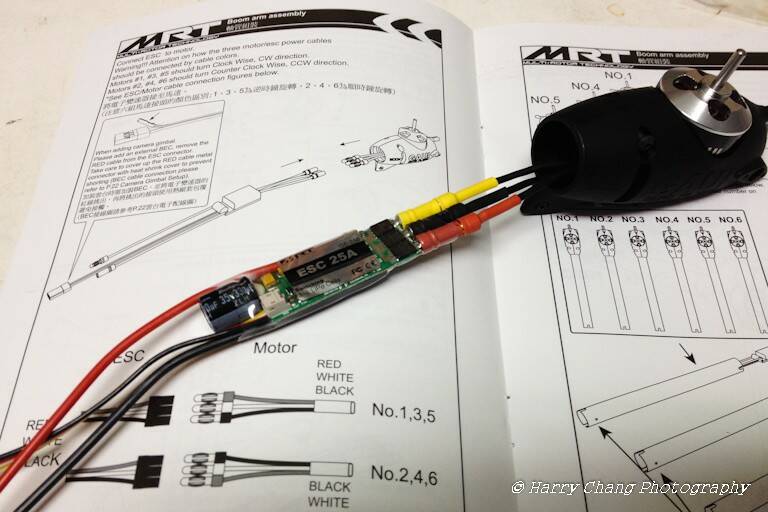

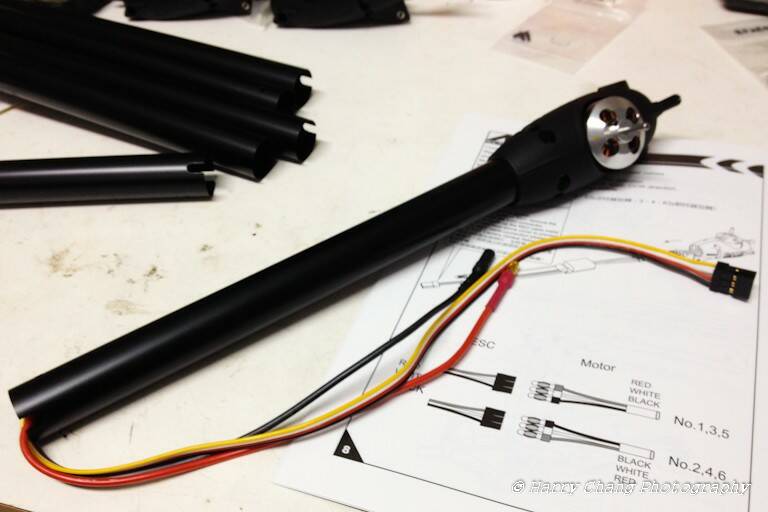

準備將軸管接上，將電變接至馬達前，這兒建議先測試一下馬達轉向，配合一下Naza V2馬達轉向來配置


完成一組！

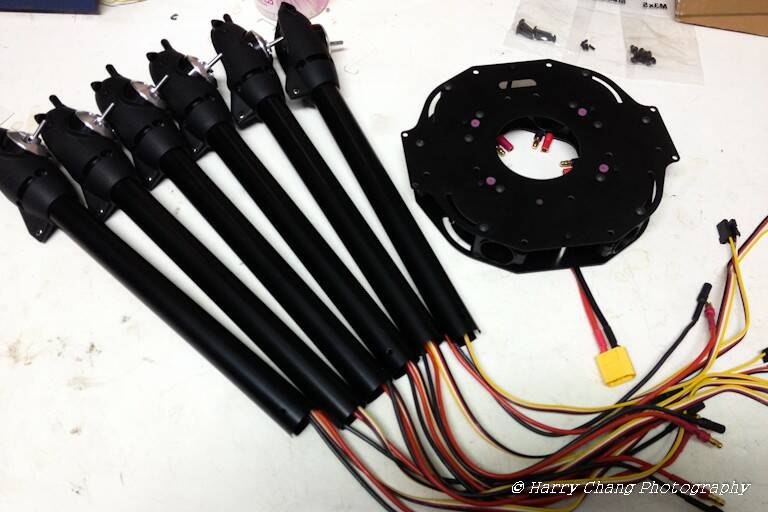

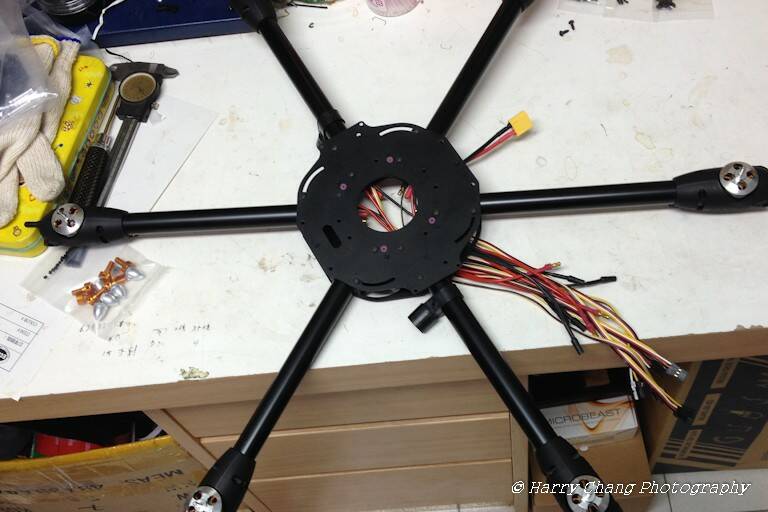

再用相同方法，搞定六支軸管組裝，組裝完成後建議按Naza V2馬達轉向做編號後再組裝至機身


接近完工接段囉！

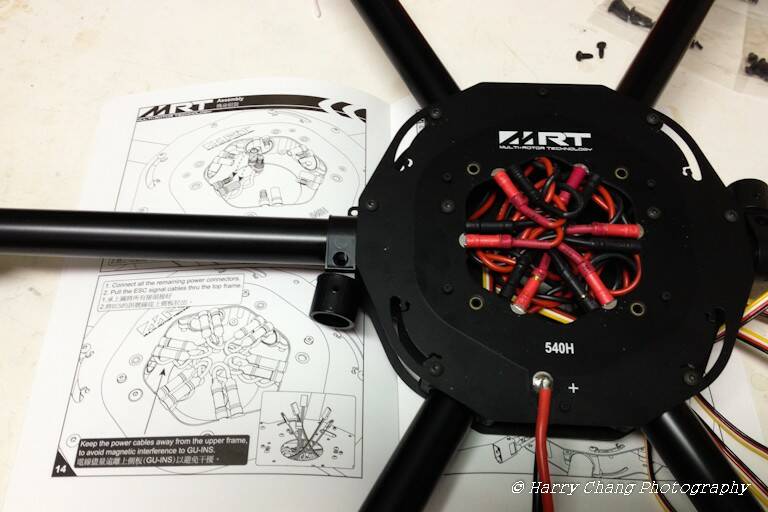

再將電變電源接到已焊好的配電盤上的金插

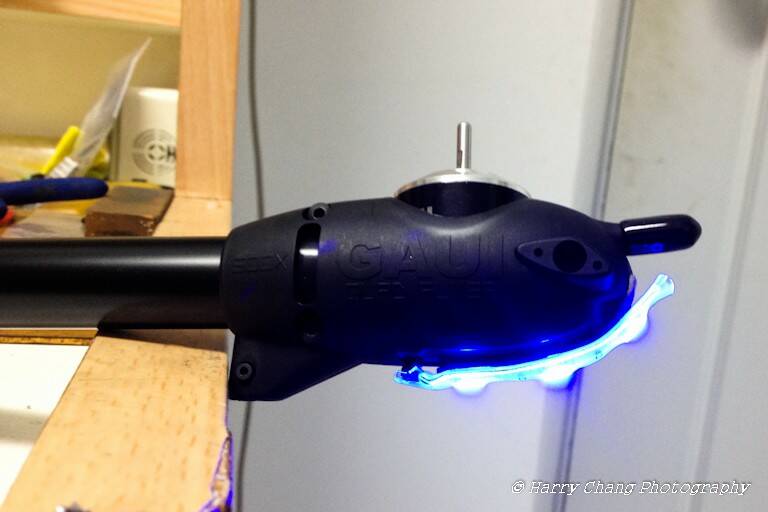

再來將馬達倉的倉罩蓋組裝至馬達倉上


搞定！

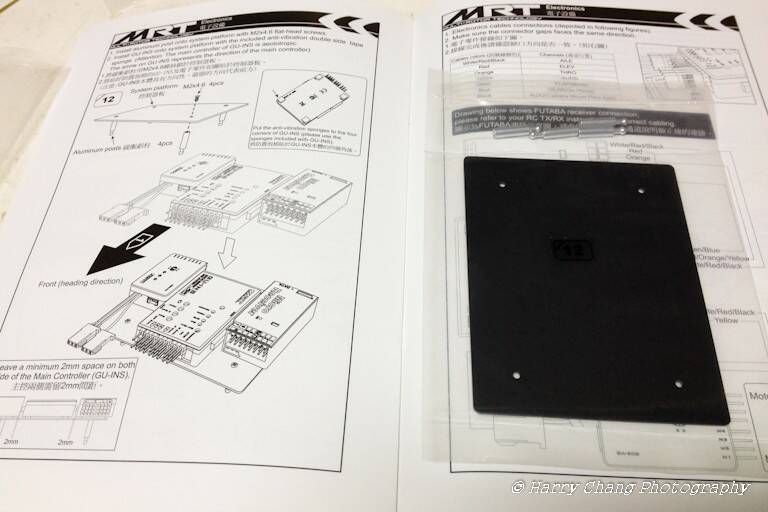

電控平台放置平台，只有4孔，四隻十字螺絲搞定4隻固定鋁柱

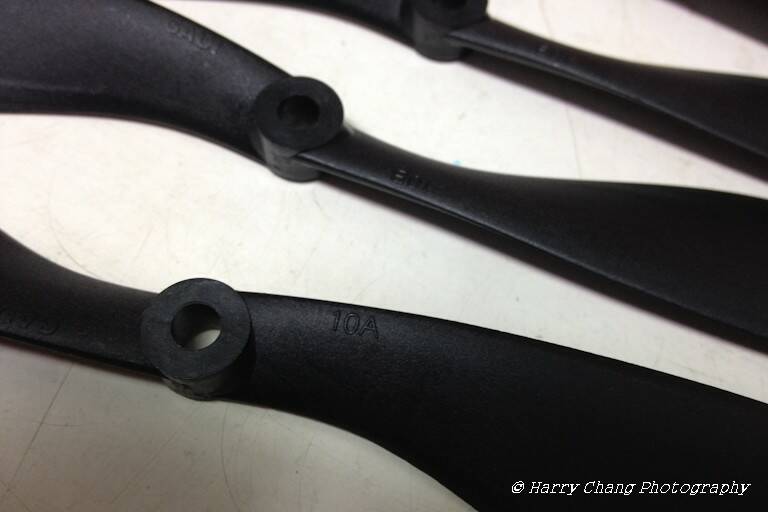

十吋的大槳，組裝前可要注意槳上A、B正反槳編號

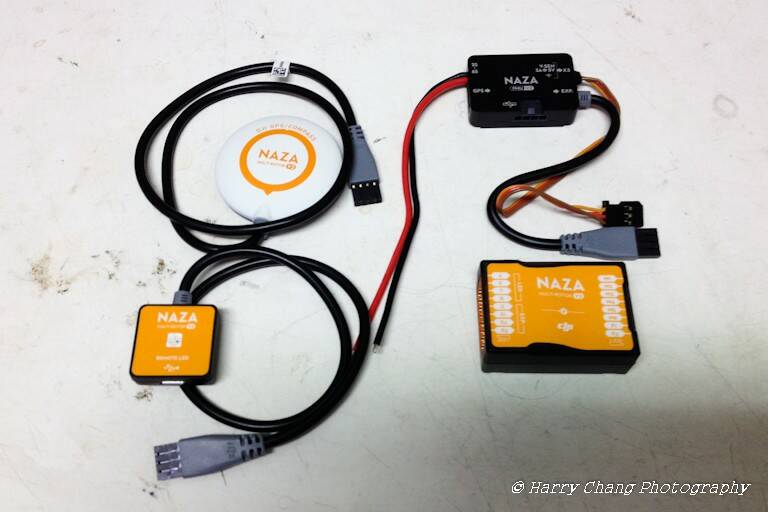

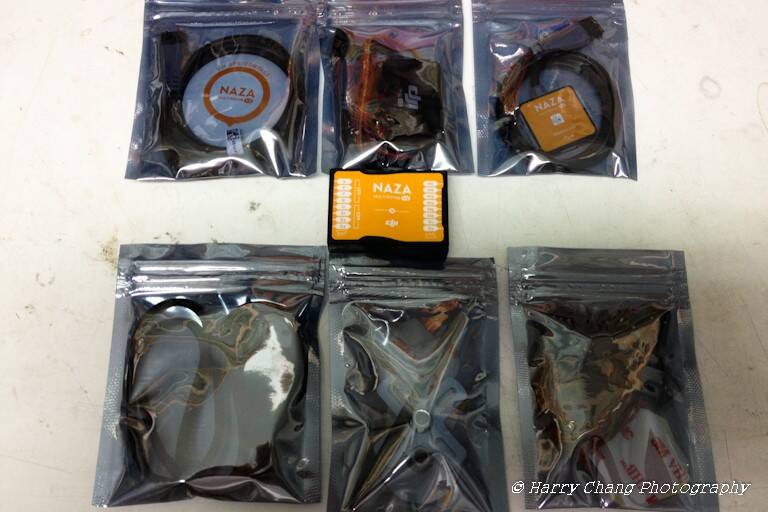

DJI Naza M V2套件


分別為飛控主體、PMU（電源與多功能擴充模組）、GPS模組、LED狀態燈模組


飛控一定要固定在正中間，而GPS建議也搭設在正中間

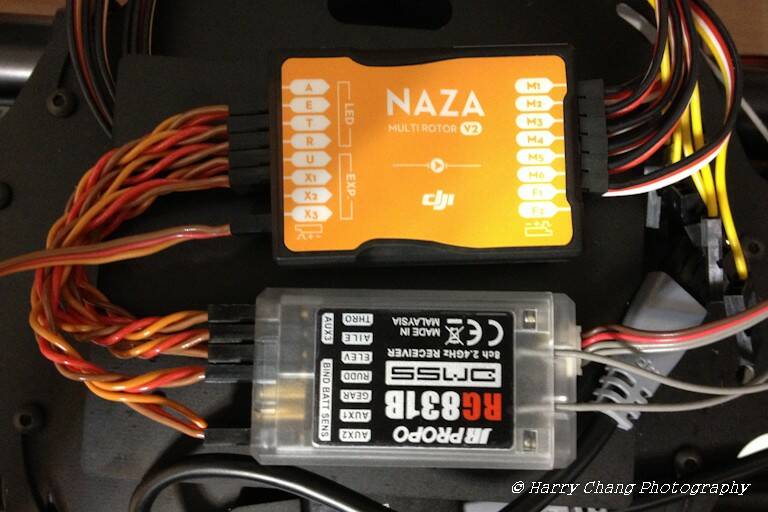

Naza M V2支援Futaba S-Bus單線接法，如果不是，就可以參考我接線的方式

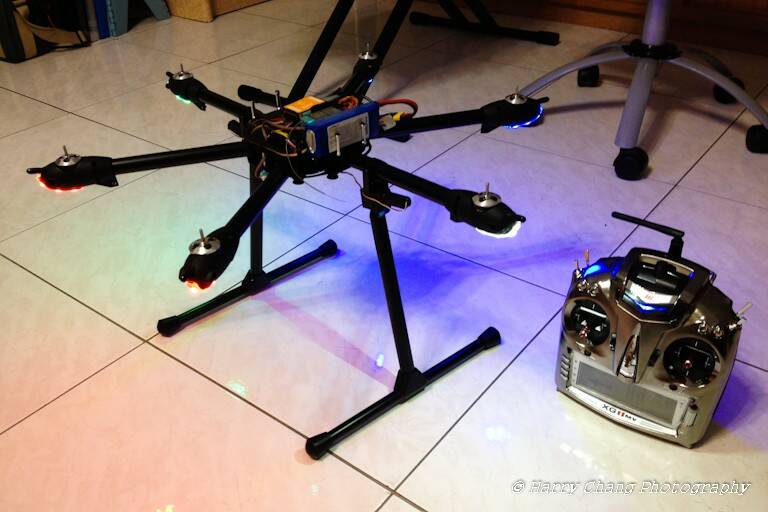

雖然說多軸機如果使用5.8G圖傳系統，大至上飛行LED示別燈號就不用接，不過，我還是想讓它炫一點 XD...

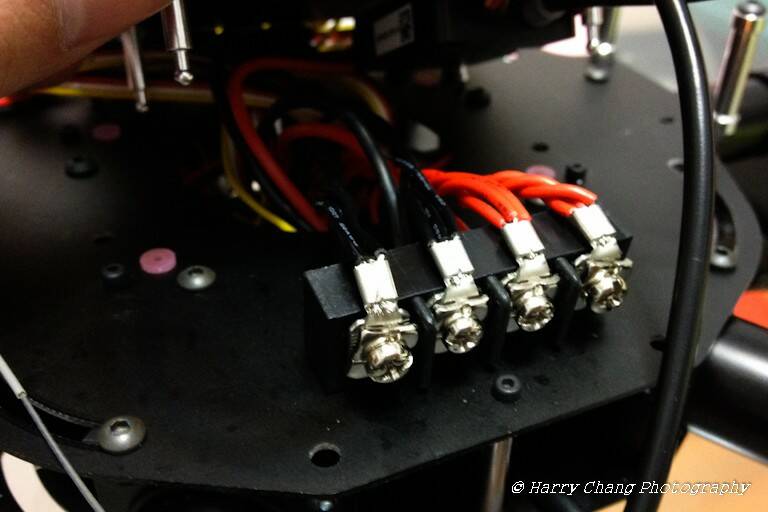

另外做了個12V集線器，除了供目前12V高度度的LED燈外，未來再加上圖傳、雲台等設備皆不用再焊接


PMU與12V集線器電源就焊在電源這兒就ok囉！（唯一要焊的地方）

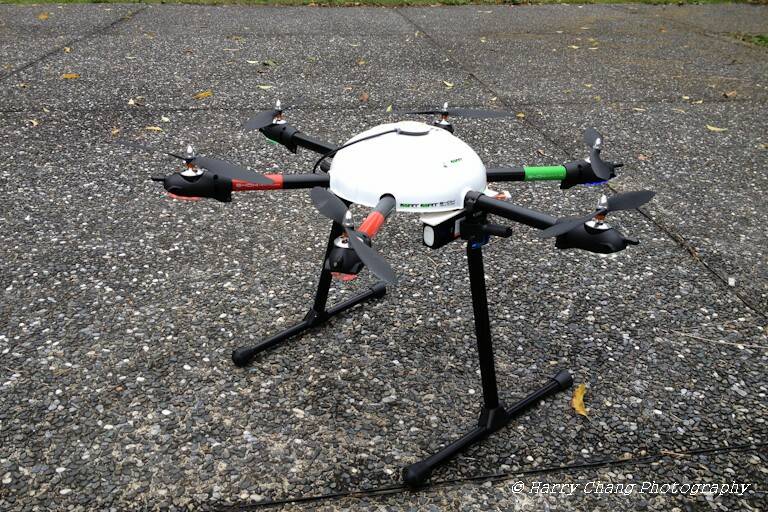

完工！


掛配上V-Master 2軸雲台與GoPro後的樣子（GPS模組我就這麼的給它掛在它的正上方囉 ^^）


我只有一般小轎車，為了好攜帶，我用裝450的羽球拍帶來分裝它

怎麼裝呢？

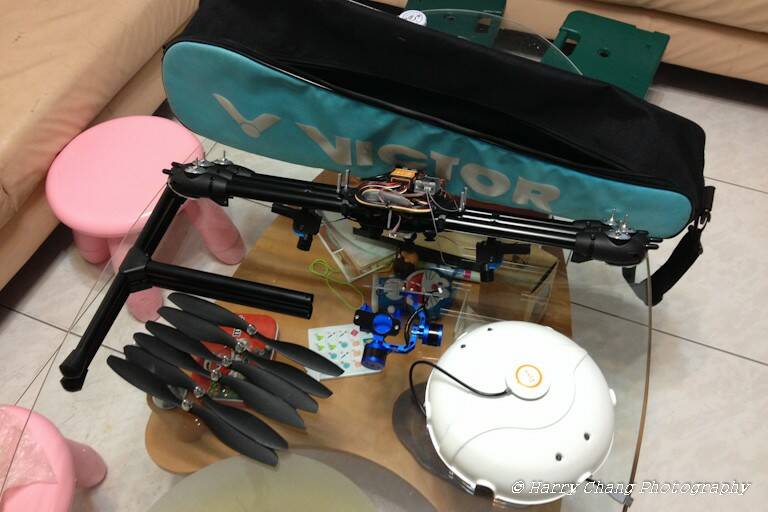

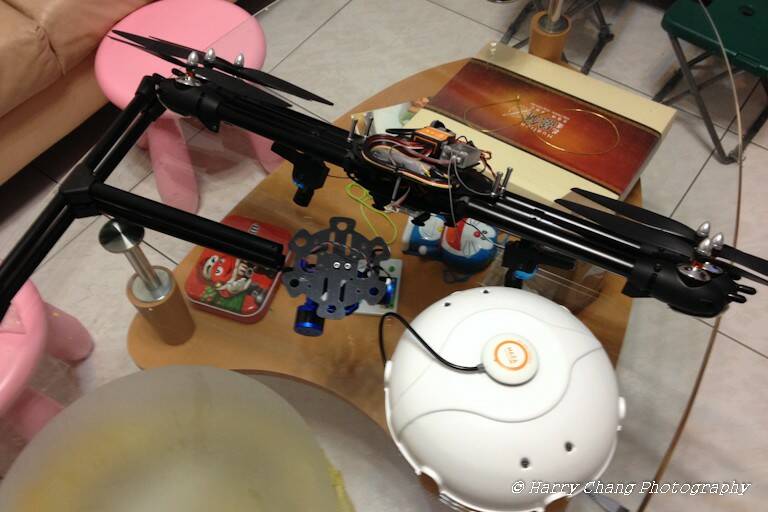

先裝軸管收起，並將V-Master、機倉罩、10吋槳拆下


然後收入帶內！搞定！


正式帶出門時，我已經將那水水的貼紙，按個人喜好貼上


測式空拍影片，我是直接到自家大樓頂樓去測試


後來，也上了原廠540 電動收腳（組裝其實與沒電動收腳相同，只是，接收要多給一動）


續航力測試，2顆2250mah 3S約可飛行 8分半

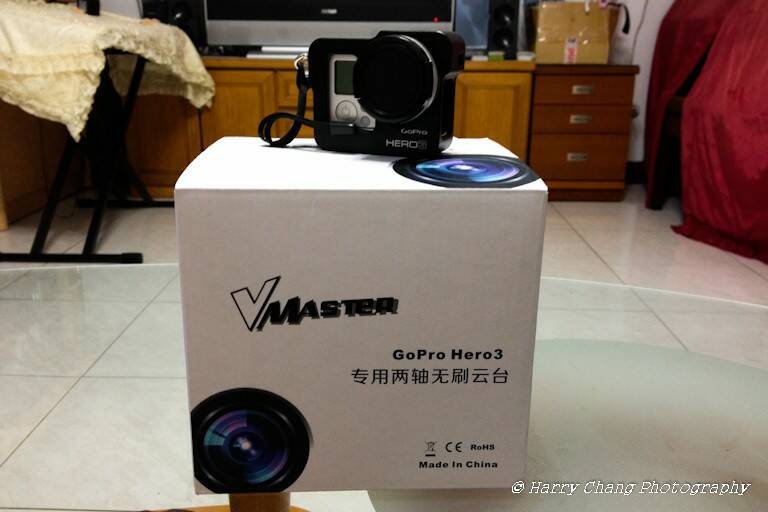

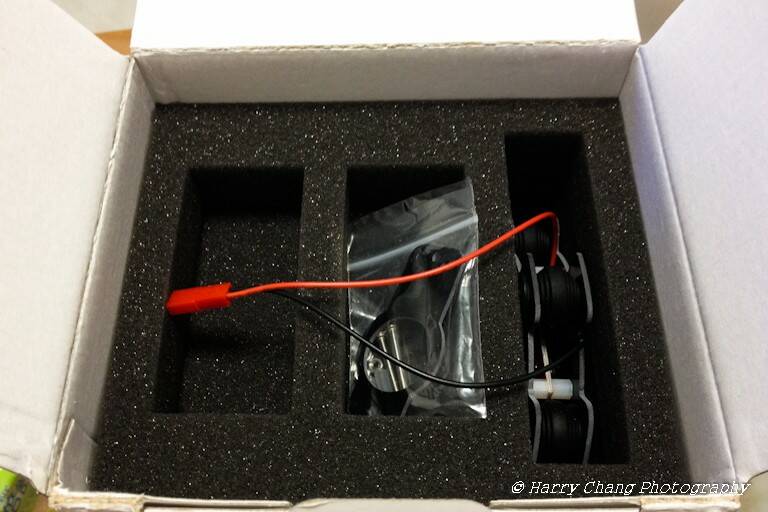

加映2軸 V-Master 雲台開箱

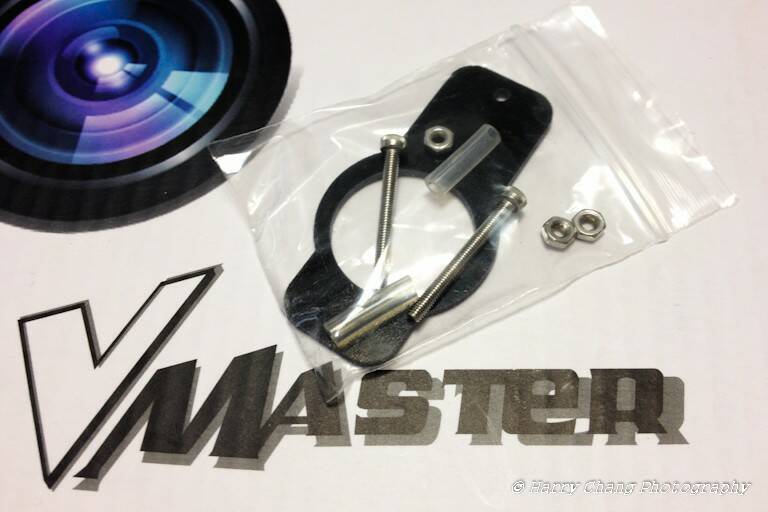

固定GoPro用的前固定板


2軸雲台主體


共六顆吸震球，看上面拍的影片的確真的有差


18樓新增 JR TLS1-VOL 電壓即時回傳 功能：http://www.rctw.net/forum.php?mod=redirect&goto=findpost&ptid=306043&pid=2463769&fromuid=72858
19樓新增 宜蘭冬山河首次空拍分享：
http://www.rctw.net/forum.php?mo ... 5&fromuid=72858
