我自己一路從 Blade 120SR, Blade SR, 450 Sport, 450 Sport 改FL/3GX, 550E, 600E Pro, 600EPro 改FL/3GX.DFC, 450 Pro FL/3GX, JR NEX E6, 700E DFC, GAUI X4 改 520mm, GAUI X3. 了解到一架結構好的機子, 不但能充分發揮電裝/動力效能，而且如可在調整、維修、走線容易度上又能簡單、快速、方便。哇! 這種機子是可遇而不可求。因為大部分商業化的機型都有它的考量及歷史包袱。
而Rainbow RC R360(以下簡稱R360)，當我第一次看到它的原型機時，雖然還是用玻纖試作的原型機，但仍驚豔於它人性化的設計。因為它是由飛友根據過去的飛行經驗的累積而設計出來的，例如，
1、考慮零件共用性而以450 Pro為基礎；
2、維修方便性的前後分離式側板；
3、提高飛行穩定性的第三主軸固定座；
4、兼具原450Pro電池快拆特性的下置傾斜式電池艙；
同時在機身結構配重上也納入了未來主流360mm 設計的全方位機型。它的特色則會在組機文時再跟大家逐一分享。
R360 原型機

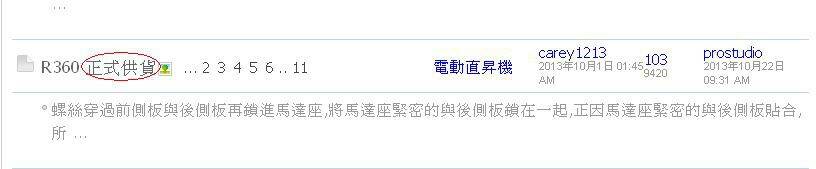

而R360套件現在已正式推出，幸運的入手一套。改裝套件主要提供機身側板、加長型DFC主軸。而其他部分如旋翼頭總成、主齒盤、尾驅主齒、第三主軸固定座(Sport V2主軸固定座)、尾前傳箱及傳動件、尾管總成、主尾旋翼及電裝則可由您原來的 450 Pro 上移植過來或另用新品。
此次改裝，採另用新件的方式。因為R360的配重及結構要用360mm才能解除它的封印，所以使用的亞拓改裝件均以450L為基準。使用其他零件在螺絲及組裝順序上會略有差異，以下就在組裝前的相關準備工作跟大家分享。
一、套件附的機身側板螺絲部分,沒特別標明者為圓頭螺絲。
M2.5x10mm 16支
AILE,PITCH舵機座固定:8支 (這8支換成M2.5x12mm)
前後側板連接: 4支
機罩下固定座: 4支
M2x6mm 6支:
AILE,PITCH,ELEV舵機固定
M2x10mm 不鏽鋼 4支 (此部分我會換成M2x8mm 圓頭螺絲)
第三主軸固定座固定
M2.5x6mm 不鏽鋼半圓頭 10支 (這部分我會改為 M2.5x6mm 圓頭)
DFC 十字盤導板 2支
電變/電調座 4支
陀螺儀座 4支
M2 螺母 2 顆
ELEV舵機固定. (此部分我會改為使用M2止滑螺母)
二、機身側板螺絲須自行準備清單。如果您是移植原450 Pro 那應沒問題.
M2.5x6mm 21支
電變/電調座 4支 (原套件裡有附不鏽鋼半圓頭螺絲)
陀螺儀座 4支 (原套件裡有附不鏽鋼半圓頭螺絲)
馬達/電機座後段 2支
下主軸固定座前段 2支
尾前傳箱 8支
底板中段 1支
M2.5x8mm 4支
亞拓金屬尾伺服固定座(H45132)
M2.5x10mm 2支
底板前後含腳架固定用
M2.5x12mm 8支
外置式舵機固定座用
M2x8mm 4支
第三主軸固定座 (原套件裡有附不鏽鋼圓頭螺絲)
M2止滑螺母 2顆
鎖附ELEV舵機用 (原套件裡有附M2螺母)
三、電裝部分。
1、馬達使用 Scopion 2520-1580KV 搭13T。
規格: 1580KV, 12槽, 10極, PWM 8Khz, 進角: 5
1580KV x 22.2V x 13T / 121T x 0.9= 3391 RPM。
所以預計定速採Normal : 2700, IDLE1: 3000, IDLE2 : 3200.
照片由左至右為 Align 450MX/3400KV, Align 460MX/1800KV, Scopion 2520/1580KV
2、電變使用 Castle EDGE 50A
因為預計使用Caslte 的定速及提供BEC 7.4V 來推動 ServoKing 995。金插則使用3.5mm。目前手上450級全都使用3.5mm金插，因為3.5金插較3mm及4mm都來的短，方便走線，而且規格上也足以應付6S級產生的電流。
3、CCPM 舵機採用 ServoKing995。
要拉住R360這頭猛獸，當然要有足夠的制動力。而ServoKing 995當然是最佳選擇。而其動力就由 EDGE 50A 提供 7.4V 的制動力。
CCPM舵機固定螺絲加信天翁紅色M2墊圈提高受力面積.而剛好信天翁新推出我個人較偏好的紅色。
4，尾舵機用 ServoKing 795is
雖然如用 ServoKing 995i 擔任尾舵機已足夠，但我已中了ServoKing 的毒，所以尾舵機換成SeroKing 最新力作 795is，750u, 0.03s,6kg-cm。天啊，有沒有看錯，這是什麼恐怖的規格。
跟老大哥 ServoKing 795i 比較一下"身高。
再來一張合照^^
四、其他相關動力件。
在R360套件裡，附有一支長主軸，跟原來的 DFC 主軸長度不太一樣。其實這是R360另一項特點，也就是第三軸承座。當然您可以根據自行搭配的主軸來施工。如 Pro 主軸上FL或FB旋翼頭，標準DFC主軸搭DFC旋翼頭。而此次打算使用套件裡的長主軸再配合 Sport V2 主軸固定位座實現第三主軸固定座。不過使用長主軸，旋翼頭則須搭配DFC旋翼頭組。
1、DFC旋翼頭組。
2、DFC十字盤。
3、尾雙推式尾波箱。
4、Sport V2/SE 主軸固定座。
5、塔羅金屬機罩固定座。
6、亞拓360mm 3G 主槳。
五、動力糧食。
動力糧食此次則搭配 APLUS 6S/1500/60C
接下來就可以準備開始進行組裝了，下一篇將分享Rainbow RC R360 組裝日誌(二) - 機身組裝篇。
|
