自製可擴充2A標準1S~6S獨立充(原獨立充6個1S電池的1A充電器)

[複製鏈接]
發表於 2012年6月7日 04:18 PM | 顯示全部樓層 |閱讀模式
本帖最後由 kuntan 於 2013年3月13日 11:16 PM 編輯

自製可擴充2A標準1S~6S獨立充~(152樓,使用12片TP4056充電板)

第二台自製可擴充2A標準1S~6S獨立充~(182樓,使用6片TP4057疊焊充電板)

自製可擴充2A標準1S~6S獨立充完成囉~(237樓)

第二台自製可擴充2A標準1S~6S獨立充快完成囉~(274樓)

二台2A標準1S~6S獨立充(分壓充)終於全部完工囉~(301樓)

有感之前有位大大拋磚引玉分享500mA的迷你充電器,小弟心血來潮也是做一個1000mA的~
一次可以獨立充1~6個1S的電池,請注意是只能充1S而且必須是允許1000mA以上充電的電池,
絕對不能接2S或3S的電池,電池會短路壞掉喔~
充電中是綠燈,未接電池或充飽是綠燈,
測試充電時發覺充電板溫度很高,必須加一個風扇。
材料 :
充電板TP4057 * 6片(輸入電壓5V,充電截止電壓4.2V,充電電流1000mA)
穩壓模組KIM-055L * 1個(輸入電壓10V~35V,輸出電壓5V,輸出電流5~8A)
高頻電容 * 1個
公插座XH 2.5MM  * 3個
接頭XT60 * 1個
L型排針 * 18PIN
2.54MM小基板 * 1片
不用的牙線棒盒子 * 1個
小風扇DC24V * 1個
單心線 * 1段
有圖有真相~看圖吧~
P.S : 終於找到便宜的隔離型穩壓模組了 ~

10-32V轉12-35V 150W的DC-DC升壓模組到貨,
配合SA10-48-5S及TP4056再加上電流表、電壓表先測試一下~(133樓)


[ 本帖最後由 kuntan 於 2012年7月12日 05:54 PM 編輯 ]

將6片TP4057零件全部焊好,或直接買焊好的成品,露x都有。

將6片TP4057零件全部焊好,或直接買焊好的成品,露x都有。

裁切並且修整到適合牙線棒盒子尺寸的基板

裁切並且修整到適合牙線棒盒子尺寸的基板

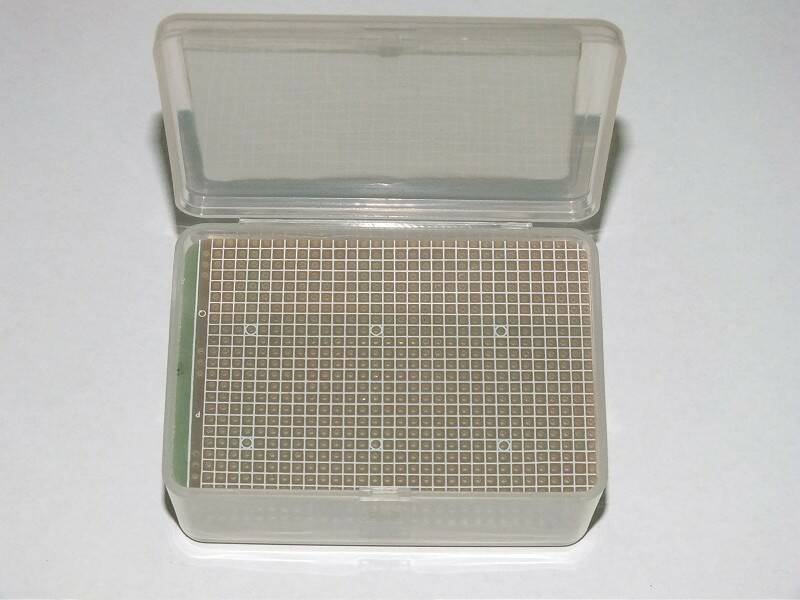

要能裝入牙線棒盒子且不會太鬆,必須慢慢修整。

要能裝入牙線棒盒子且不會太鬆,必須慢慢修整。

L型排針。

L型排針。

剪開成一支一支的。

剪開成一支一支的。

將黑色塑膠往L型底部推。

將黑色塑膠往L型底部推。

將KIM-055L、TP4057板及L型排針插入基板

將KIM-055L、TP4057板及L型排針插入基板

從另一邊看。

從另一邊看。

L型排針上錫焊接。

L型排針上錫焊接。

6片都上錫焊接好。

6片都上錫焊接好。

將過長的L型排針剪掉。

將過長的L型排針剪掉。

KIM-055L及高頻電容,露x有賣,雖然是中古的,但是便宜又好用。

KIM-055L及高頻電容,露x有賣,雖然是中古的,但是便宜又好用。

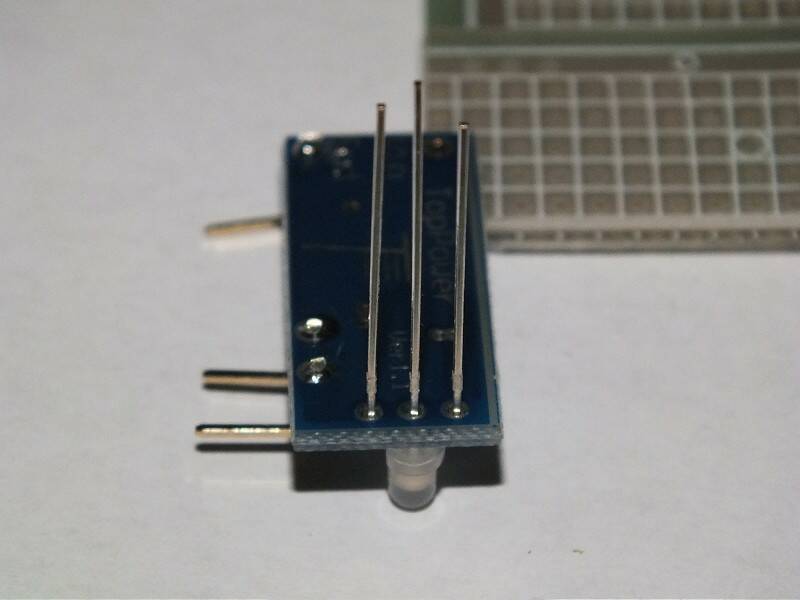

裝上LED,請注意LED的長短腳方向,否則裝錯會造成亮燈顏色錯誤。

裝上LED,請注意LED的長短腳方向,否則裝錯會造成亮燈顏色錯誤。

取一小段單心線剝皮(約15CM)。

取一小段單心線剝皮(約15CM)。

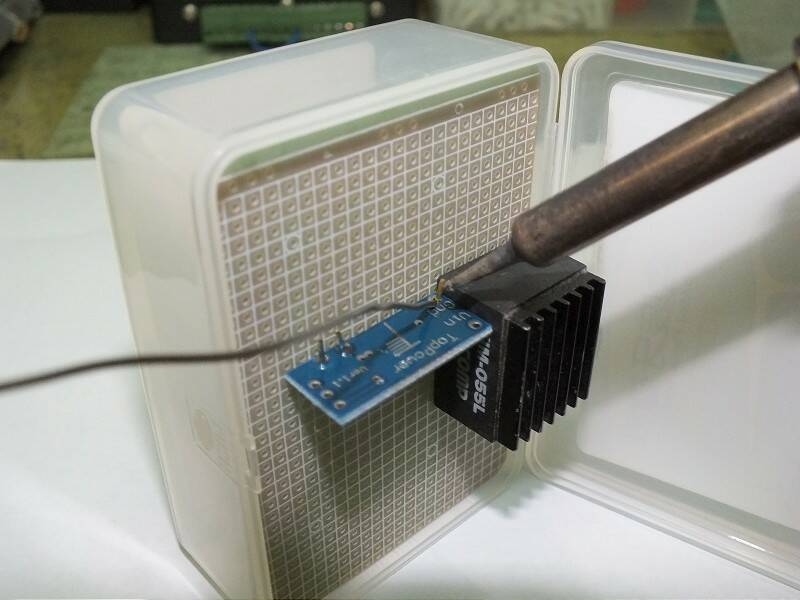

裝上KIM-055L及TP4057並上錫焊接,再將單心線穿過每一片TP4057的VIN點。

裝上KIM-055L及TP4057並上錫焊接,再將單心線穿過每一片TP4057的VIN點。

上錫焊接。

上錫焊接。

裝上高頻電容。

裝上高頻電容。

將單心線穿到基板背面。

將單心線穿到基板背面。

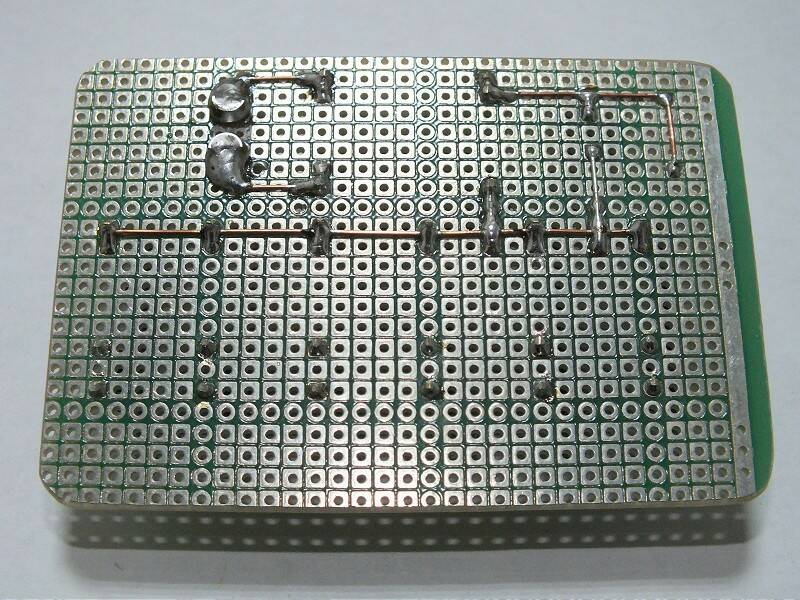

將部份單心線上錫焊接。

將部份單心線上錫焊接。

鑽好XT60用的孔。

鑽好XT60用的孔。

背面看。

背面看。

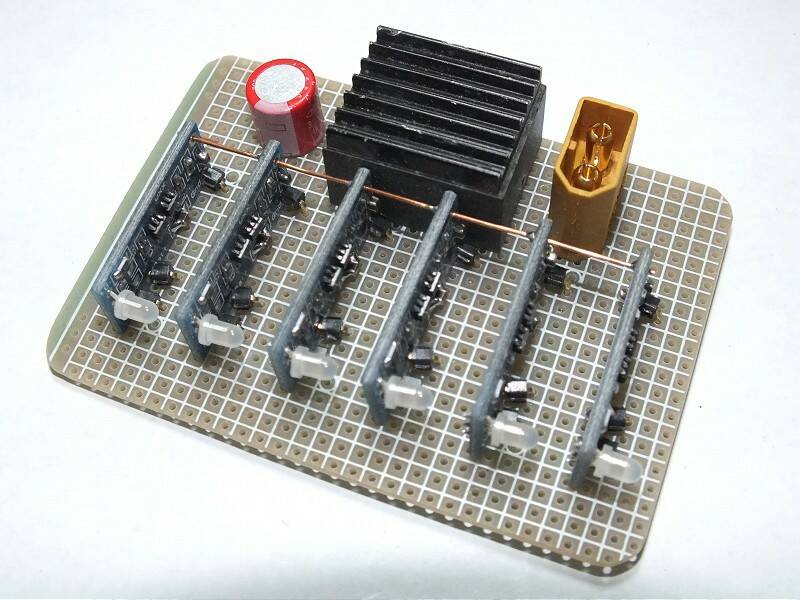

裝上XT60,電源輸入部份小弟只用到XT60,也可以用T插或其他的插頭取代或並聯。 ... ... ... ... ... ... .. ...

裝上XT60,電源輸入部份小弟只用到XT60,也可以用T插或其他的插頭取代或並聯。 ... ... ... ... ... ... .. ...

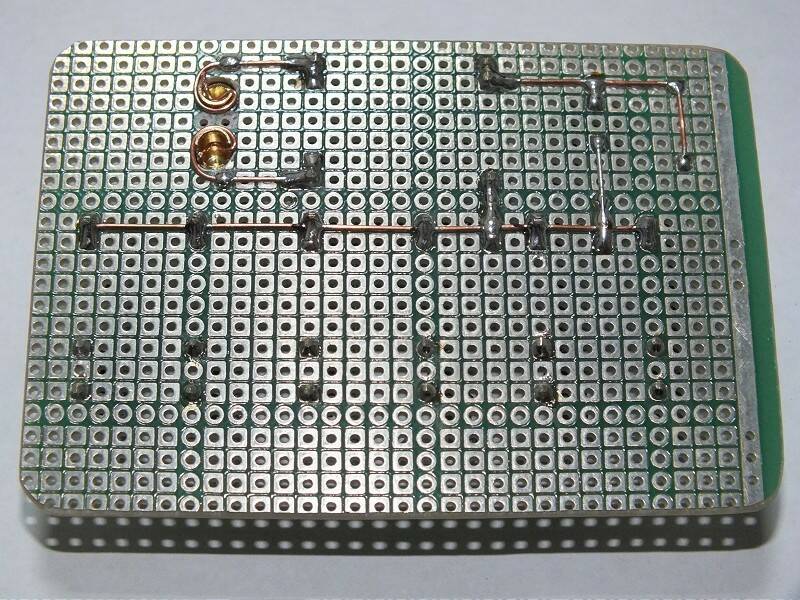

將單心線靠著XT60接頭捲好。

將單心線靠著XT60接頭捲好。

上錫焊好。

上錫焊好。

裝上3個XH 2.5MM 公插座,雖然跟3S的接頭共用,但是目的只是要使用市售1對3接頭,絕對不能充2S或3S電池喔~ ...

裝上3個XH 2.5MM 公插座,雖然跟3S的接頭共用,但是目的只是要使用市售1對3接頭,絕對不能充2S或3S電池喔~  ...

將用單心線將線路全部焊好。

將用單心線將線路全部焊好。

外出可以用3S,使用市售1對3時中間那一條正負顛倒,絕對不可以插電池,否則會造成兩個電池正負互接短路。 . ...

外出可以用3S,使用市售1對3時中間那一條正負顛倒,絕對不可以插電池,否則會造成兩個電池正負互接短路。 . ...

外出也可以用6S,使用市售1對3時中間那一條正負顛倒,絕對不可以插電池,否則會造成兩個電池正負互接短路。 ...

外出也可以用6S,使用市售1對3時中間那一條正負顛倒,絕對不可以插電池,否則會造成兩個電池正負互接短路。 ...

有AC電源時可以用12V或24V,使用市售1對3時中間那一條正負顛倒,絕對不可以插電池,否則會造成兩個電池正負 ...

有AC電源時可以用12V或24V,使用市售1對3時中間那一條正負顛倒,絕對不可以插電池,否則會造成兩個電池正負 ...

裝上DC24V小風扇,直接接在輸入電源側,雖然11.1V或12V時風量稍小,但還是OK的。 ... ... ... ... ... ... ...

裝上DC24V小風扇,直接接在輸入電源側,雖然11.1V或12V時風量稍小,但還是OK的。 ... ... ... ... ... ...  ...

市售1對3時中間那一條用束帶綁起來才不會誤接,最終成品~

市售1對3時中間那一條用束帶綁起來才不會誤接,最終成品~

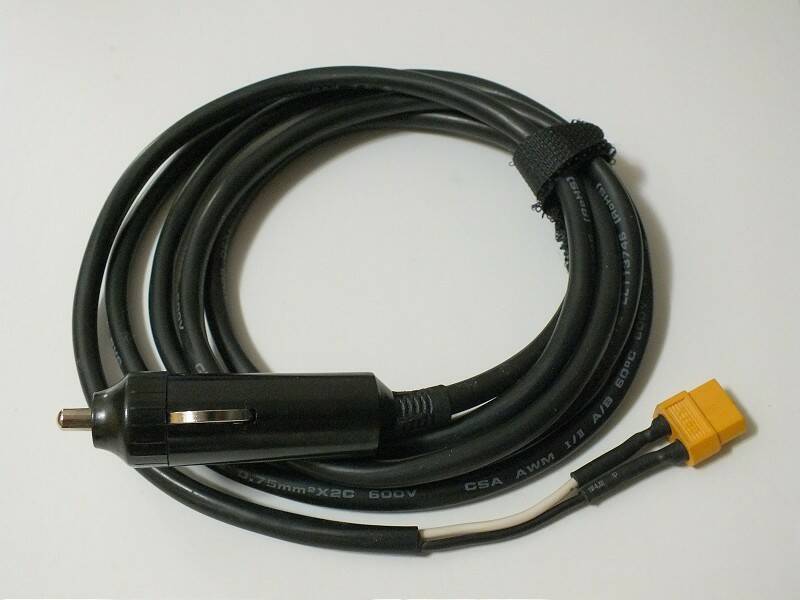

汽車點菸器用充電線,有汽車的大大還可以在往飛場的路上充電。

汽車點菸器用充電線,有汽車的大大還可以在往飛場的路上充電。




上一篇:JR XG7 XG7的優缺點在哪
下一篇:我厚臉皮的請問
發表於 2012年6月7日 10:00 PM | 顯示全部樓層
大大  吼塞雷  讚
發表於 2012年6月7日 10:12 PM | 顯示全部樓層
感謝大大分享~做工相當精美
發表於 2012年6月8日 12:25 AM | 顯示全部樓層
您好呀~ 您作的真精美呀!! 走線也焊得好漂亮!!
我也來分享一下自作的1S~6S的外場充電器,我是用TP4055六片,單獨各自充電,當初因為想作小一點的外場充電器以攜帶方便,所以選購上就以儘量小為原則,故在DC TO DC的板子就只選擇了INPUT 10~15V,輸出0.9~12V 4A(6A MAX),因TP4055一片充電時所消耗電流約400mAh~500mAh,故最大消耗電流約為2.4A~3A,4A供給一定足夠。

另外,供電部份可接一般DC 12V的變壓器之外,也另外作了XT60的輸入接頭,可接3S的鋰電供外場充電用。而使用鋰電為供電來源時,就是怕鋰電被吸乾超過安全電壓,故再塞了一個電壓表和低電壓指示模組,可在電壓表上看到目前輸入電壓之外,若電壓低於10.5V時,低電壓指示模組會發出聲音警告,指示燈會轉為紅色警告電壓過低。

因為我是飛MCPX小機,所以電池插座以原廠電池頭為主,如用其他接頭,如mini-T、JST等,再以轉接線轉接

輸入的電池除了DC接頭外,也並了一個XT60接頭供鋰電連接使用,但一次僅能選擇一種供電方式。

接上DC供電時,電壓表會顯示目前電壓,低電源指示模組也顯示綠燈(GOOD)

原廠MPCX電池可直接插上,mini-T或JST接頭就經由轉接線連接
接頭下方的SMD LED燈是用漆包線將充電板上的LED延長到板子上,作法同先前分享外場充電器的前輩分享的方式

[ 本帖最後由 chiahao1026 於 2012年6月8日 11:50 AM 編輯 ]

點評

給星星: 5.0
給星星: 5
  發表於 2016年2月21日 08:30 PM
發表於 2012年6月8日 12:28 AM | 顯示全部樓層
原帖由 Yi-Chun 於 2012年6月7日 10:12 PM 發表
感謝大大分享~做工相當精美


真的是厲害..............謝謝分享!
發表於 2012年6月8日 12:50 AM | 顯示全部樓層
讚讚讚~~好棒的分享!
