恆龍紅外線與BB彈系統共存改法

waylon

今天剛敗了恆龍KV-1,這台有"infrared battle system"的標章, 說明書上面(page 7)說BB彈警示燈也就是紅外線輸出. 請問如果想要紅外線與BB彈系統並存是不是只要買紅外線接收器就可以了?反正它的閃光器也不是很亮就是了.
我另外一台M41A3的盒子上也有"infared battle system"的標章,那是不是代表紅外線輸出已經包括了?M41A3的說明書就完全沒有提到紅外線. 我用ccd來看這兩台發炮時(左搖桿向上推)的紅色警示燈,它就只有長亮的紅燈,是看不出有其他紅外線輸出. 我的想法是紅外線應該要最後發炮時閃一下,然後才後座&音效. 但是如果就拿那個紅燈就當紅外線輸出,那不就變成光束武器了,尤其是搖桿斜前推就是光束掃射了.好厲害! 如果這樣我就不想買紅外線接收器了.
其實用BB彈對打是比較爽,可以計算彈道又可以限制發射數目. 只是室內打完要掃彈頭, 而且一定掃不乾淨.

[ 本帖最後由 waylon 於 2012年8月6日 02:35 PM 編輯 ]

waylon

昨天終於買到恆龍的紅外線接收器,安裝比想像中簡單許多,BB彈系統與紅外線對戰並存沒有問題.趕快趁我還沒忘記PO上來.

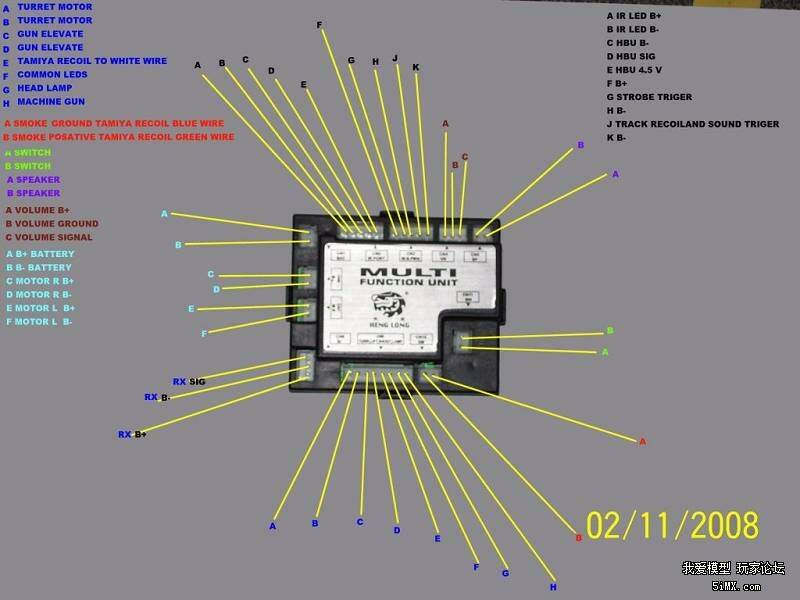

其實只要將CN2上面五個接點照圖接就好了,所以只要準備5P線插到CN2.

第3~5pin腳(C,D,E)就是連到接收器上那三個pin,所以將3P插座依序與5P線連(焊)接.接收器上面有兩個防呆 pin,一粗一細, 那是配合接收器底座讓你不會裝反. 從粗的那邊開始算第一個pin腳是＋4.5v(E)第二腳是它的負端(C),有電表可以通電量一下確定沒裝錯,沒電表就拿LED來測,塞到粗pin旁邊的兩個槽. 會亮表示沒有接錯.最後,將5P線的第一,二pin腳(A,B)分別接到紅外線LED(+,-)上面就搞定了.原來CN3的2P不要動. 它是來自於BB彈系統的switch,這個就是當BB彈射出去時switch會短路,J,K短路就會有炮聲+後座+紅外線發光,要檢查紅外線是否發光要拿數位相機來看,肉眼看不到.

恆龍給的線材有一個8P的座它的作用是讓你比較容易焊接紅外線LED與到接收器的線.我認為比較占空間,就沒有用了,不過我發現虎一的砲塔裡面有可以鎖這個8P座的地方. 8P座的6~8pin是給閃光器用的,我要保留BB彈系統,就根本不需要8P座.

8P座從左到右就是A-E,可以看到E是(紅)接到粗pin端

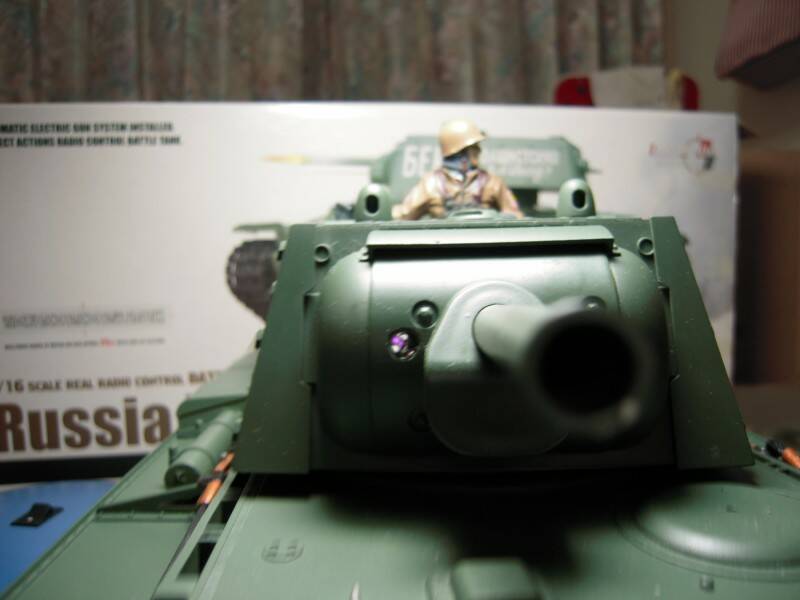

KV-1原來就有接收器的port,直接從砲塔內部將3P插上去,外觀就像這樣,白色部分就是3P插座.可以看到兩個防呆pin洞,右邊大左邊小.
沒有電表的話將LED塞進去,靠近粗pin端是正,打開電源開關LED會亮表示沒有接錯.

要對戰人偶拿掉把接收器插上就好了.


[ 本帖最後由 waylon 於 2012年8月3日 08:31 AM 編輯 ]

peter~1971

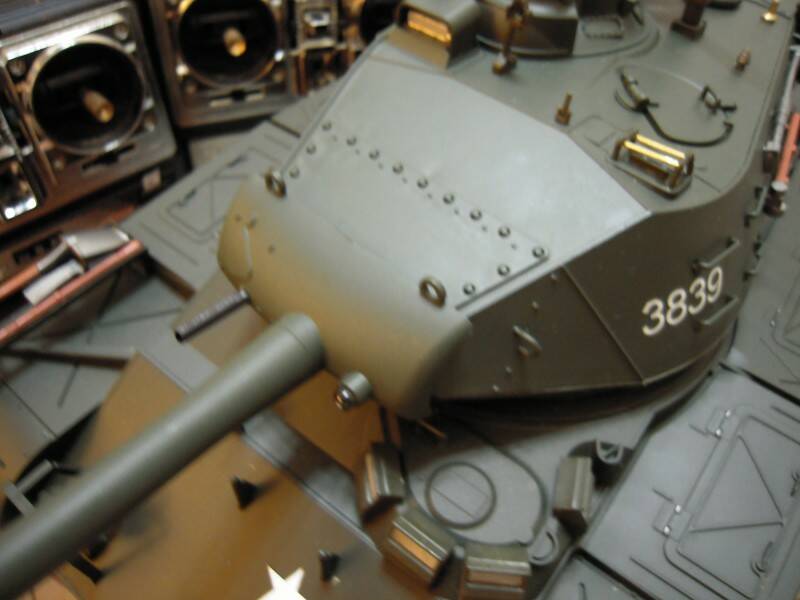

請問虎一的接線要如何接.能否po圖教學一下(電子不熟)>>>感謝

waylon

這樣夠清楚了吧,
紅: LED+
黑: LED-
綠: 接收器中間
黃: 接收器靠近細 pin
藍: 接收器靠近粗 pin

[ 本帖最後由 waylon 於 2012年8月5日 12:10 AM 編輯 ]

devil8393

感謝分享圖文教學~~

waylon

如果想要在砲塔下方塞閃爍的紅色 LED 讓坦克被對方的紅外線打到的時候閃爍, 不知道電路要怎樣接? 紅外線接收器三條線其中兩條是 +/-4.5v, 另外一條應該是接收器送訊號給電調. 只是不知道它是給怎樣的訊號.
